首例补上被阉割的电动儿童安全锁---很小众的安全性功能

前言：

    好久没有在论坛发帖了，其实也没有什么东西可以拿来写的，我改装的别人也都已经改了。最近实在是无聊+巧合，动手去改了一个电动儿童安全锁。

    主要原因是家里有小孩，因此儿童安全锁一直是锁上的状态，但是平时偶尔带一下同事什么的，老是无法开启，需要我自己下车帮忙开有点烦，当时想如果电动控制就好了。

    因此在当初买镀铬开关的时候，无意中发现一个带儿童安全锁的车窗组合开关，毫不犹豫在就比普通贵100多的价格买下了（一个开关也就100来块钱），当时还在想要是能实现和 A6一样实现电动儿童安全锁就好了。

    但是买下开关之后，仔细研究电路和零件，发现除了开关以为还需要换后门车门锁，而且当时一下也没有找到合适，因此一拖，就拖了半年多。到了快到年底的时候，一来相对空一点，而来心血来潮，于是就去找了一对高配的后车门闭锁器，以及一些线材等等辅料，就开始开工了。



效果：

      效果其实很简单，就是在驾驶员控制的车窗开关上，按对应的小人按钮，灯会亮起来，这个时候，对应的车门就无法在里面打开，如果要解除，就再按一下，那么车门在里面就能正常开启。

效果看视频：



其实很简单的功能，但是对于有小孩的车主来说，应该还是实用的，其他的车主，那可以无视了～



材料：

     虽然说是一个挺小的功能，但是要换的东西还是不少的，好在我当初改的时候就一心向着这个功能去的，因此也算是有意识的去采购零件，因此也没有做什么回头路，并且当时在改折叠电耳的时候还收了一对后门高配门控模块，但是也不知道是怎么想的，想想便宜就收了，但是一直到现在改电动儿童锁的时候才真正装上，原因是低配的门控不支持。

     具体零件如下:

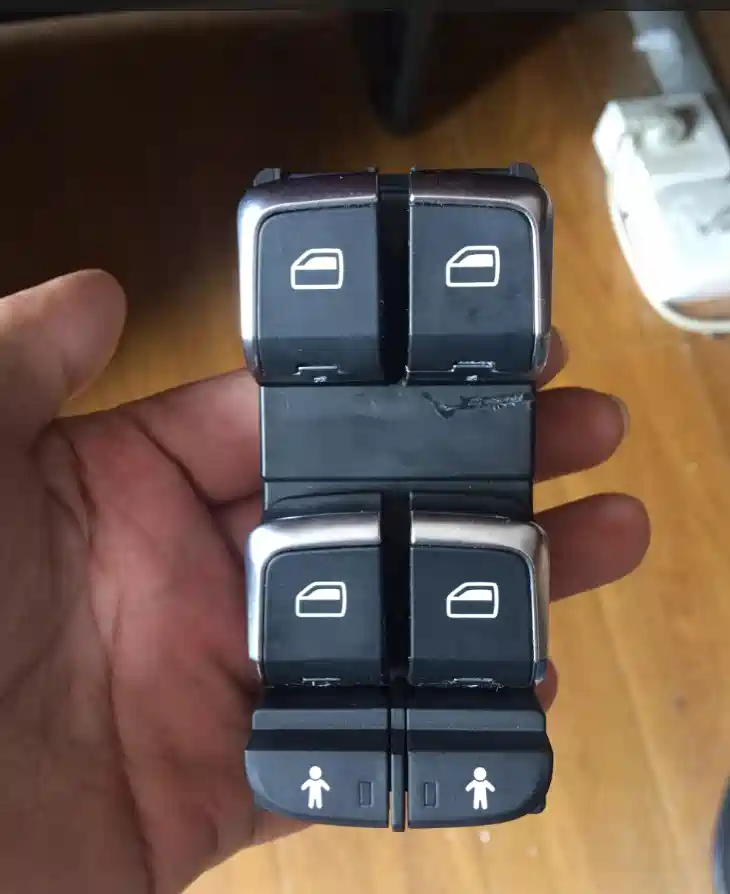

     1、支持儿童安全锁的驾驶员位车窗开关



    这个也没有什么好说的，大家一看就明白，反正就是最后面是两个小孩的样子，可以分别控制。



    2、高配的后门控模块



    我想这个也没有什么好说的，对号零件好就行，上面的图中  595C结尾的是高配模块，395 B结尾的是低配模块，他们之间的全部我简单看了一下，主要是低配的缺了一根针，只是不巧的是，电动儿童安全锁就需要那根针。

    两个后门的模块是同一个型号的，因此，要实现两个门的电动儿童锁，那就需要准备两个门控模块。



    3、高配的后门闭锁器

    这个东西的高配模块其实和A6的闭锁器是通用的。

主要这个红框 位置，如果是低配的，那么这里是一个类似于钥匙孔，而高配的就是这个封死的状态。



电动安全锁和手动安全锁的对比图，大家可以看到，左边的电动锁要比右边的要长一点，因为这里面装了电机。

还有一个区别是，电动安全锁是10针接口，而手动的是6针接口。



安装：

     安装其实很简单，而且比原厂的拆车手册上说的还要简单些。

     1、拆掉门板，这个在我的安装电动叠耳中说过，这里就不多说了。不清楚的可以去看

     http://club.autohome.com.cn/bbs/thread-c-3170-36891669-1.html



     2、拆掉车门上黑色的饰板

就是这红框的位置的一块饰板，去掉



3、取出里面的链接线

红框的线卡去掉，这样比较容易把线拿出来

补上缺失的线



4、按照电路图退针，插针

从6针头换成10针头，针和是要重新做的。



5、拆下门锁

拆门锁其实很简单，就是两个螺丝拧下来就行，但是我弄的很麻烦，原因是滑牙了，一直弄不下来。

后来实在不行，就用锉刀弄来两个缺口，用扳手弄下来了～

6、换锁

这个就简单了，去掉螺丝后，锁块就能从刚才那个洞中拿出来，直接把上面的拉丝换到新锁上就行。

7 、复原

     接下来就是复原就可以



8、在门控模块中，把电动儿童安全锁激活，这个就能实现这个功能了。
