哇哈哈哈哈~没有错我又回来了![]()
这次给大家带点硬货
看论坛有大神自己研究改定速巡航
而且是单独安装开关控制的
不用拆方向盘、拆气囊
前几天抽点时间把论坛里所有的大神改定速巡航的帖子研究了一遍
发现挺简单的,而且成本只有几块钱
作为一个闲的发霉的技术宅
是时候要发扬一下勤俭节约的精神了
(其实是太穷了买不起定速巡航套件)
好了~~接招~~![]()

这次给大家带点硬货
看论坛有大神自己研究改定速巡航
而且是单独安装开关控制的
不用拆方向盘、拆气囊
前几天抽点时间把论坛里所有的大神改定速巡航的帖子研究了一遍
发现挺简单的,而且成本只有几块钱
作为一个闲的发霉的技术宅
是时候要发扬一下勤俭节约的精神了
(其实是太穷了买不起定速巡航套件)
好了~~接招~~

--------------------------
感谢万能的网友在评论区的回复![]()
我回复下大家的问题:
Q:网线是干嘛用的?
A:网线是用来把按键接到行车电脑上的
Q:这样改适合哪些致炫车型?
A:据论坛大神的实验,手动挡的车型是用不了的,据说转钥匙后按下ON就报警...(手动挡的朋友们还是不要尝试了),还有就是新款的致炫不知道有没有改行车电脑的程序不知道能不能用,大家可以试一下...试一下...
Q:这样改是不是巡航灯不会亮?
A:唉..低配的仪表亮不了,不过可以买个高配仪表自己换上,也不是很难..嘎嘎嘎..
Q:很多网友问这样安不安全?
A:相比去4S店换原厂定速巡航那肯定没有原厂的有保障,不过和在外面汽修店换所谓的台湾、副厂的高配游丝比这样还是有保障一些,至少不用动原厂的气囊和游丝,毕竟气囊非常重要。
欢迎大神继续拍砖..![]()

我回复下大家的问题:
Q:网线是干嘛用的?
A:网线是用来把按键接到行车电脑上的
Q:这样改适合哪些致炫车型?
A:据论坛大神的实验,手动挡的车型是用不了的,据说转钥匙后按下ON就报警...(手动挡的朋友们还是不要尝试了),还有就是新款的致炫不知道有没有改行车电脑的程序不知道能不能用,大家可以试一下...试一下...
Q:这样改是不是巡航灯不会亮?
A:唉..低配的仪表亮不了,不过可以买个高配仪表自己换上,也不是很难..嘎嘎嘎..
Q:很多网友问这样安不安全?
A:相比去4S店换原厂定速巡航那肯定没有原厂的有保障,不过和在外面汽修店换所谓的台湾、副厂的高配游丝比这样还是有保障一些,至少不用动原厂的气囊和游丝,毕竟气囊非常重要。
欢迎大神继续拍砖..

--------------------------
先来一张盖楼图
(实在太爱Mustang了
)
(实在太爱Mustang了







~~~~~下面是正文~~~~~

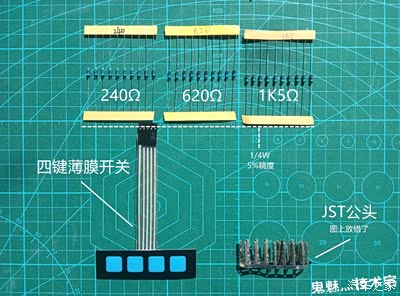

需要用到的基本上就是这些,网线照片木有拍![]()

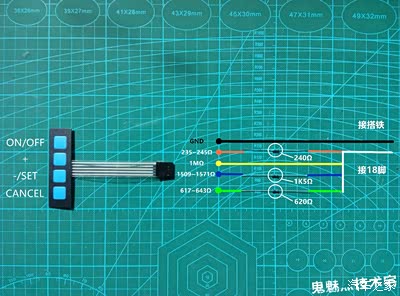

图上按键的顺序和接头的顺序是交叉的,后面有图片对应每个电阻是什么按键

啧啧啧~有段时间不焊东西玩了![]()

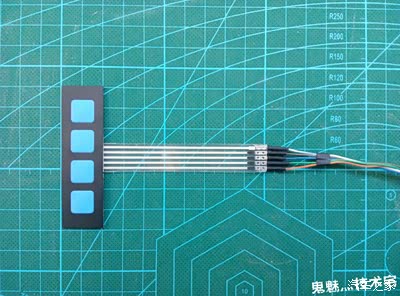

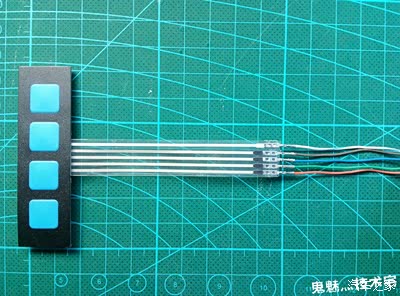

每个接头都包上热缩管,顺便防止挂伤车上的塑料件![]()

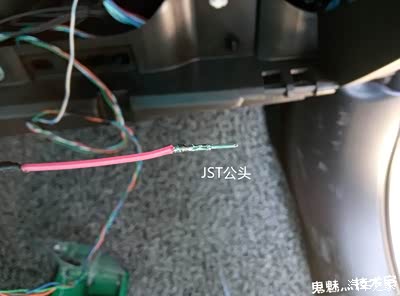

这根是四个按键最后合成的一根,接JST的公头插的刚刚好![]()

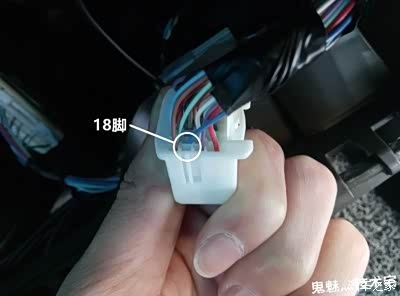

信号线接手套箱下面电脑上的18脚就可以了![]()


就是这一个空着的槽,插头边上有个锁止的东西挑一下就可以把JST接头插进去了![]()

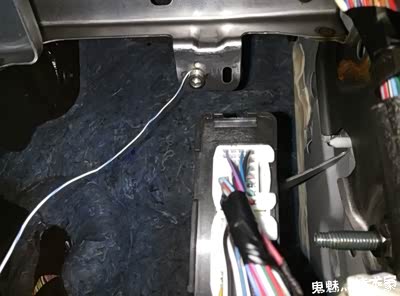

另一根GND接车上的金属上就可以了
找个5mm内六角螺丝拧上

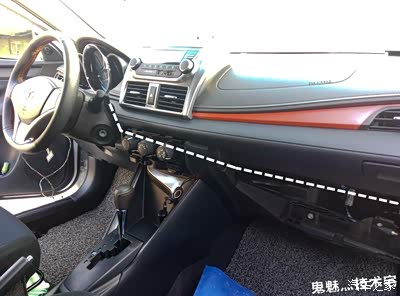

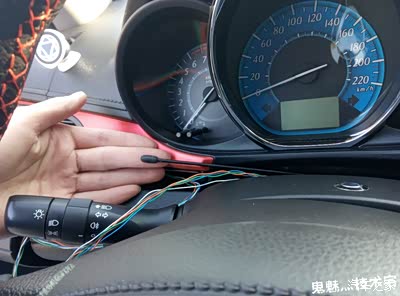

走线还是很简单的,把方向盘放到最低位置,线从空调旋钮后面的位置直接穿过去~完美~![]()


这根致炫特色的长天线又派上用场了![]()

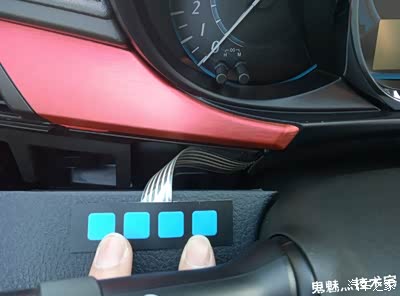

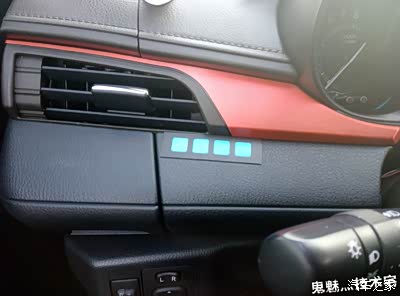

调好合适的位置,贴上就可以了,薄膜按键背面是带胶的![]()


完工~
是不是图片太少了


一脸懵
看我这么帅就不要打我了

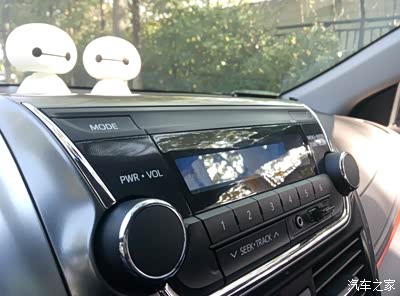

补一张照片,之前打算把原车车机最后四个按键改成定速巡航的控制键,不过最后没有弄,为什么...因为我懒....好简单的原因....

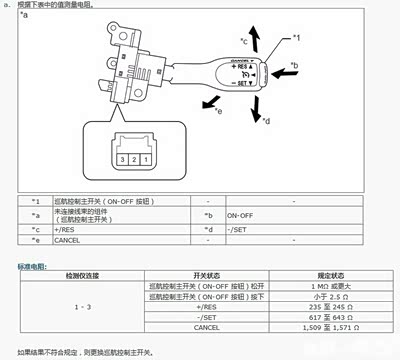

下面放两张参数的图片,仅供参考哟![]()


图片来自万能论坛大神![]()


做好之后测了电阻,发现+按键的电阻高了一些,但是装车上测试成功了,吓死宝宝了![]()


炒鸡爱看老鼠姐姐的节目,不知道有木有爱看的童鞋,扣个1我看看![]()


翻遍了柜子也没找到这几个电阻,反正是要买薄膜键盘的,干脆买个电阻包回来![]()


特意买的不带字的薄膜键盘,带字的贴车上看起来有点不和谐![]()


正好热缩管用完了, 顺便带点热缩管

骑车到电脑店扯了2米网线,要我2块钱一米,太黑了![]()

PS:优点:1、成本低
2、不需要拆气囊,安全性更放心
3、以后不想要了拆卸方便 无损
缺点:1、按键不是很美观
2、操作没有原厂的拨杆顺手
3、薄膜按键手感稍微差一些
(发现帖子哪里说的不恰当欢迎拍砖~)![]()
来个之前的帖子的传送门http://club.autohome.com.cn/bbs/threadowner-c-3126-59184354-1.html
2、不需要拆气囊,安全性更放心
3、以后不想要了拆卸方便 无损
缺点:1、按键不是很美观
2、操作没有原厂的拨杆顺手
3、薄膜按键手感稍微差一些
(发现帖子哪里说的不恰当欢迎拍砖~)

来个之前的帖子的传送门http://club.autohome.com.cn/bbs/threadowner-c-3126-59184354-1.html

今天是2017年3月4号,大胡子陪伴我的第310天![]()
