热 瑞风S3三代安装行车新车记录仪后摄像头
车是国庆节提的,开了这么久感觉还行。前段时间买了个行车记录仪前后双摄的,前面那个线好布置,没好一会儿就装上后,就剩这后摄像头了,期间等摄像头的架子等了好久。(想无损安装)今天到了把经验分享给大家。
1、后摄像头走线还是走经典线路,保险盒出来一直走上边。直到后门(图忘拍了)
2、然后就是拆后门的装饰了,第一要拆最上面那个,拆开之后露出旁边的两个螺丝。拆了螺丝才能拆两边的
1、后摄像头走线还是走经典线路,保险盒出来一直走上边。直到后门(图忘拍了)
2、然后就是拆后门的装饰了,第一要拆最上面那个,拆开之后露出旁边的两个螺丝。拆了螺丝才能拆两边的

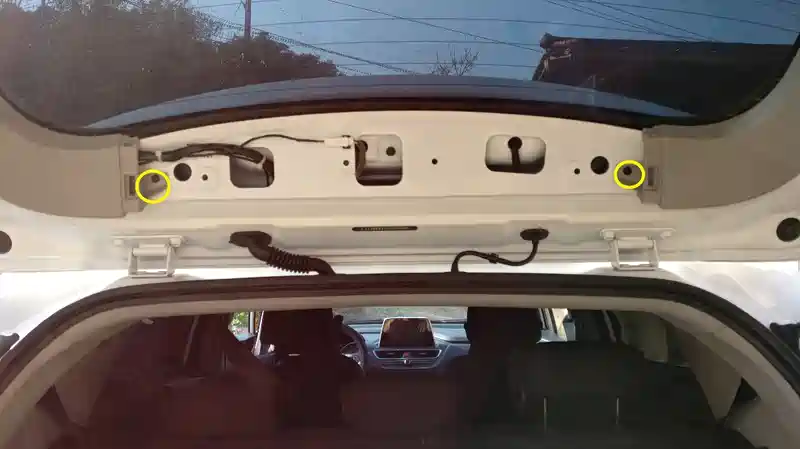

黄圈的就是螺丝,卸了用手就扳下来了,黑色装饰上还有四个螺丝,这两边的塑料拆下来后四个螺丝一卸,也就可以拆下来了,里面卡扣有点多,要使点劲。
这就是拆完的样子。
现在要拆这个亮条。固定亮条的有5个螺栓三个卡扣,开始我只拆了三个螺栓,整了半天没搞下来,结果一检查还有两个没拆。
螺栓长这样。
这就是拆完后的样子
我取下的是左边的那个拍照灯,上面还有层海绵防水的,没想到啊
手上也找不到新的海绵了就把原来的海绵拆下来了。左边的是原装的,右边那个是买的摄像头的支架,相当于是无损安装了,不用在车上打孔装螺丝或者是粘上去。
这是粘好海绵和装好灯的效果,
线路一定要这样,摄像头先不装上去,把线从亮条的那个孔穿过去了再装在新的架子上。
这是装好后的样子,亮条装回去了才装的摄像头,不然装不上。到这里摄像头就算是装好了。
先前从保险盒布置过来对的线到了这个地方。线要从胶管里穿过去。
在准备穿胶管了
我准备了根光纤里的铁丝准备把线牵引过去,但是想法是美好的现实是残酷的,接摄像头的接头有点大,拉不过去,最后只有撤了铁丝,一点点把线塞过去。费了起码有40分钟。
这是多的线扎起来,看到那个接头没用胶带缠了一下,红色线是接倒车线的,这样摄像头上的灯就会在倒车的时候亮,我没接,只想让他起个摄像的作用就是了。
这是用到的工具。
装好后的样子。
保险盒取电,买的取电器还没到,就把原来的保险拔了,直接插上了。
这个是效果图。
