       我的小三是去年“十一”车展订的，到手半年多了，算是徐州较早的一批车主，也算给江淮当了一回小白鼠。半年多了但一直没有认证，先说说对小三的感受吧，个人感觉小三外观挺顺眼，比较大气，内部空间比其他品牌同类型车有一定优势，漆面和内饰应该说一般吧，配置比较满意，整体来说性价比较高。

       新上市的车大多有这样那样的毛病，我的小三应该算是“小白鼠”阶段生产的车了，除了刹车异响、方向盘异响和驾驶侧玻璃升降有异响外，其他没啥毛病。这阶段生产的车这些小毛病厂家应该已经改进了。

帅哥镇楼！这是销售帅哥，征得同意可以发照的，挺好的小伙子，照的时候说可能发论坛里，有点腼腆。拍照水平有限

中收车展表演，“五一“车展没去，听说规模更大，还有小三特技表演。

车模看什么呢？

这车怎么样？

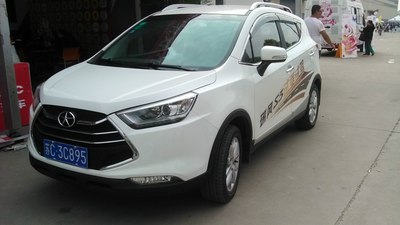

中收的试驾车

再来张



       再说下动力，只能说家用上下班代步够用，1.5的排量，还想什么呢。个人感觉一、二档起步要舍得给油，行驶中减速再加速时注意换挡就不显得那么肉了。用车感受不多说了，仅是个人感觉。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~分割线~~~~~~~~~~~~~~~~~~~~~~

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~分割线~~~~~~~~~~~~~~~~~~~~~~

        没事时也经常来坛子里逛，看高手们各种改，看的心痒，趁着“五一”假，根据坛子里高手们的改装经验，自己动手小改了下倒车影像和原车的功放芯片。

参照车友”英盛男人“的帖子http://club.autohome.com.cn/bbs/threadowner-c-3080-40247846-1.html#pvareaid=101435在网上买了原车拆机带板的TDA7854、和电容

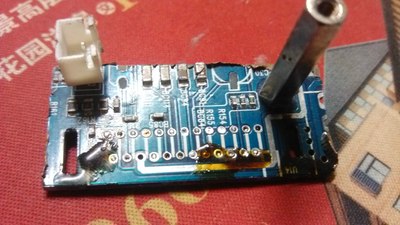

已经拆下芯片的原车拆机板子

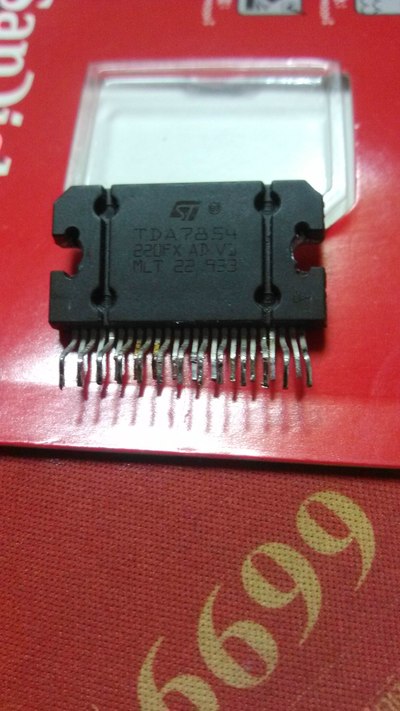

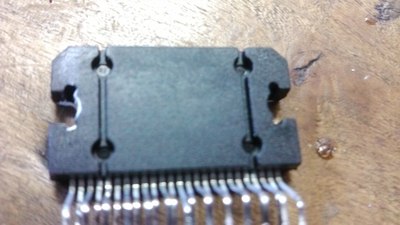

拆下的TDA7854

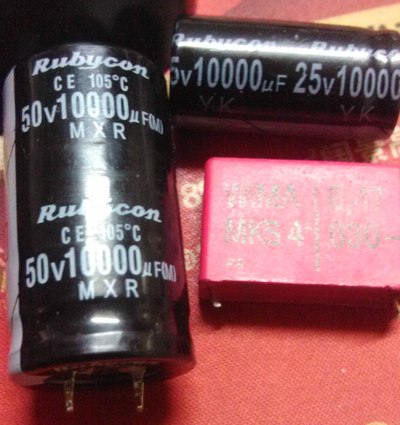

10000UF、0.47UF电容

在某宝上看了许多小三专用所谓高清CCD倒车摄像头，实在分辨不出好孬来，捡个便宜的买，60大米，不行再换，再买点工具。

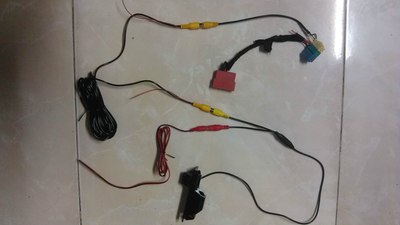

先接上看看啥样

各种拆！！！！开始了~~~~~~~~~~~~

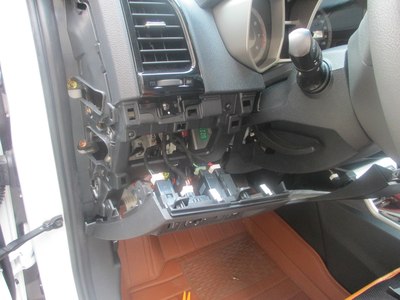

从手套箱开始

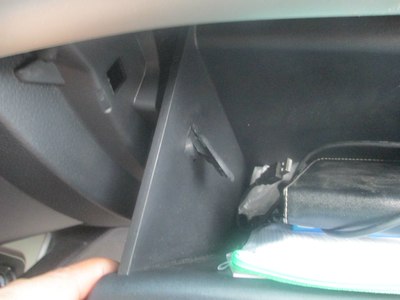

这个纽子拉出来，箱子两边各一个，然后手套箱就可以拿下来了

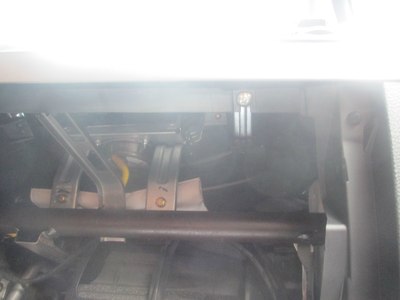

手套箱右侧上面有颗螺丝，卸下

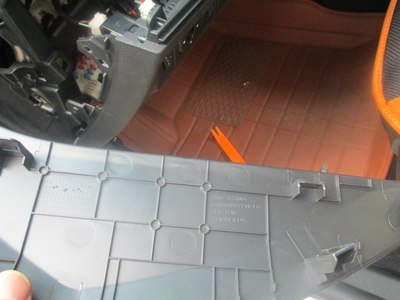

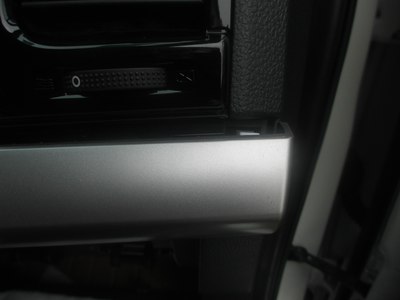

从右边把亮条拆下，注意一点一点掰，幅度别太大，防折断

拆下来了，把报警插头拔下

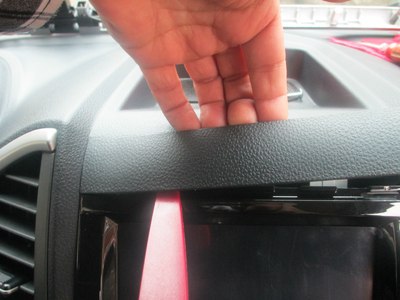

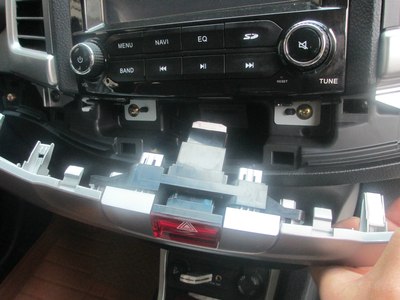

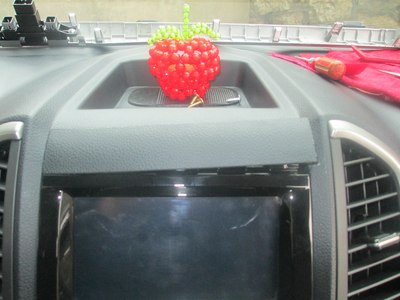

拆导航机盖板，

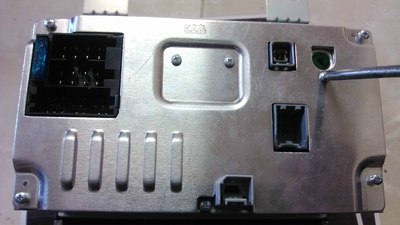

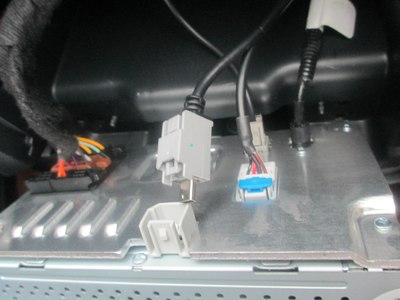

屁股后面的插头

导航下来了，继续拆！！！！

托架的4颗大螺丝卸下

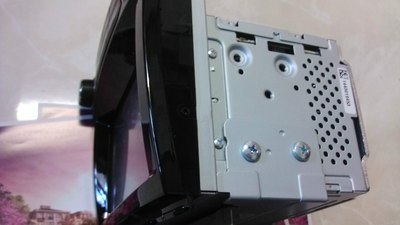

导航背部8颗小螺丝

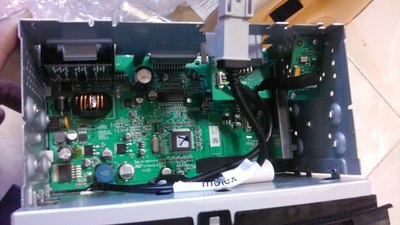

MP5内部

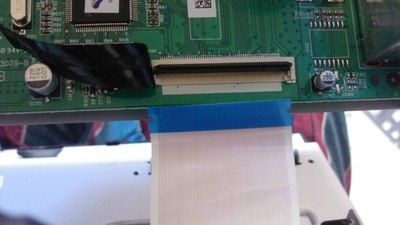

屏幕数据线，把黑色胶布揭开，黑色的压排线的卡子向上翻，数据线可以拿下来

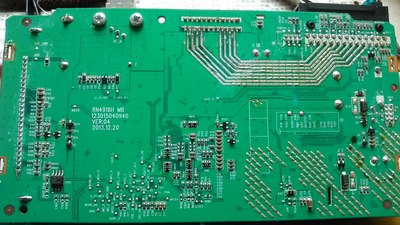

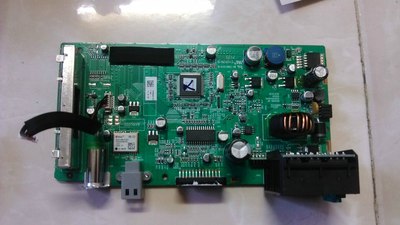

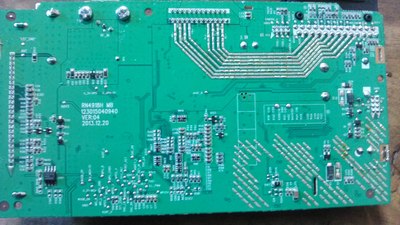

小三车机板子正反面

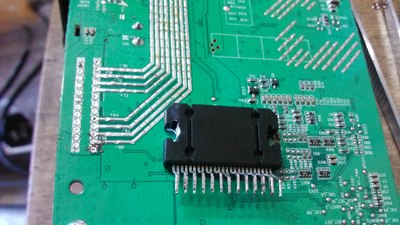

拆芯片的时候没敢用热风枪，用堆焊。这是原车功放芯片吗？怎么没字？

仔细看，还是没有！！！！是TDA7387ep吗？

焊上了，拆和焊的过程一个人没拍。仔细检查下各个脚、板子有木有漏焊、虚焊、其他粘连的地方。

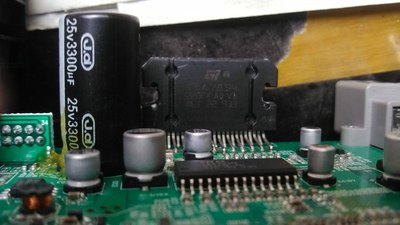

露个脸,tda7854,看见旁边的那个电容没，一会换掉

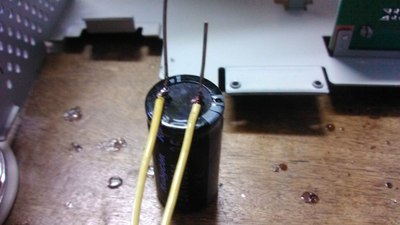

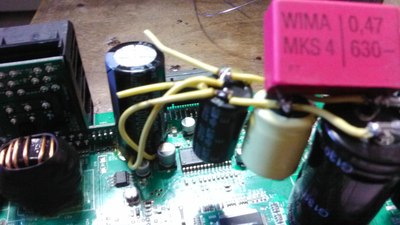

引线，再加电容

壮观不？二郎担山，这个大的右边还有一个

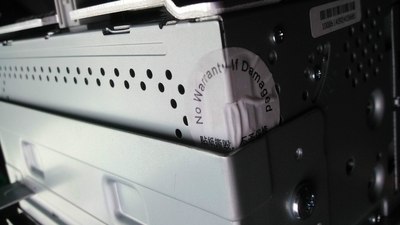

怎么拆怎么装，能看出来这个机子拆过没？

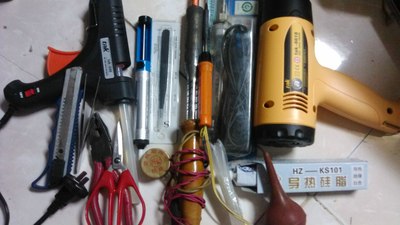

部分工具集体合影

把导航插上插头，试了下，有声音，开机正常，OK，先不管效果。继续

倒车影像准备从这走线的

这块面板扣下了，

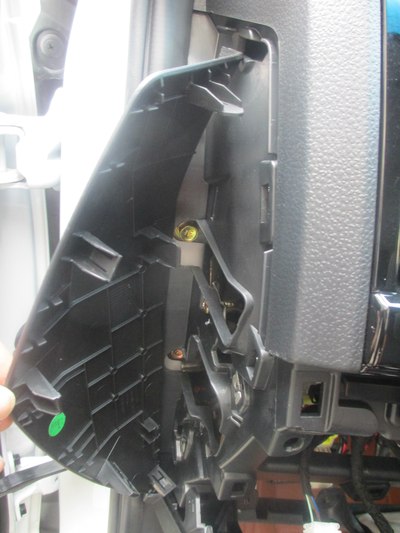

侧面的也扣了，好奇害死人，这块太难了，也不该拆，后果是——断了一个卡扣，心疼！！！

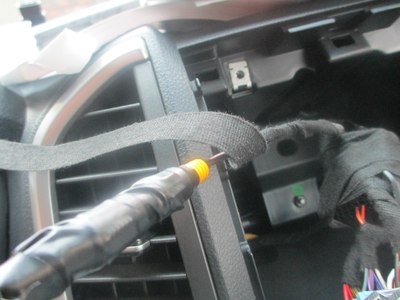

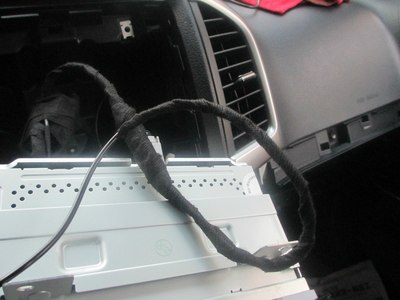

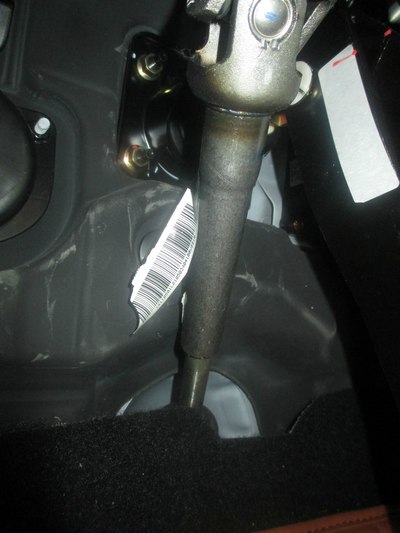

视频接头绝缘胶布缠好，绒布胶布缠上，防异响。下面的线从方向盘管柱上面穿过，发现那个条形码纸片翘起了，刮蹭出现刺啦刺啦的声音，撕掉，原以为方向盘异响能解决，其实不只这个发出的声音。

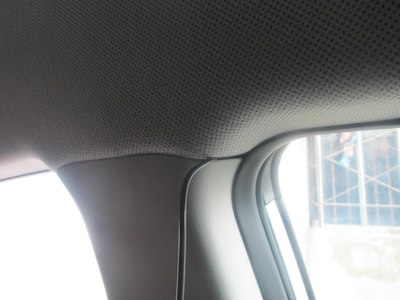

驾驶侧面走线

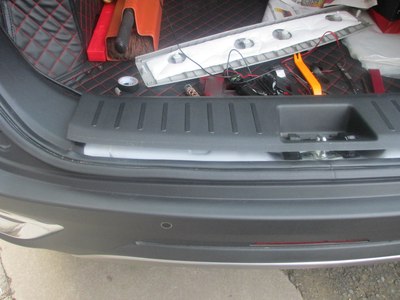

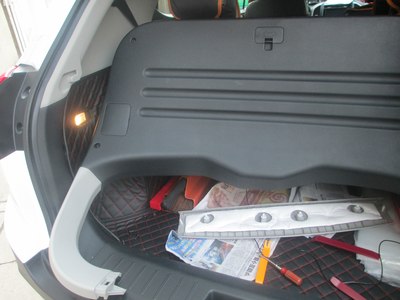

拆下后备箱护板

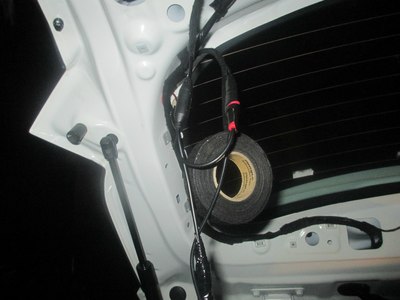

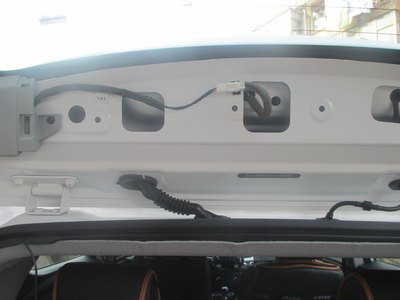

从防水胶管内穿线，用铁丝牵引方便穿，

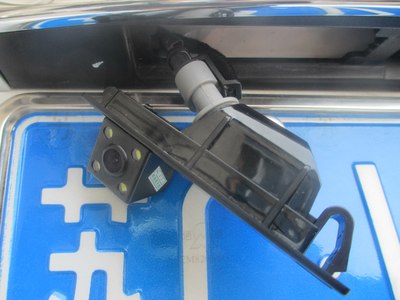

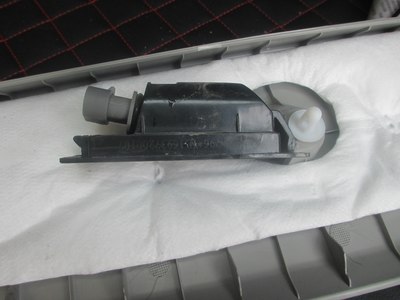

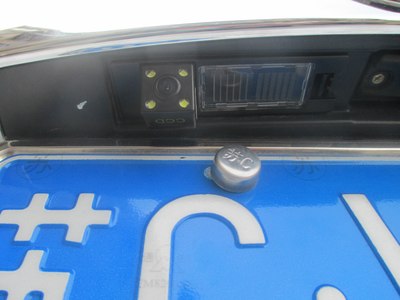

拆下原车牌照灯，换上摄像头。上车挂倒档，感觉图像不清晰，辅助灯不亮，想来得接倒车灯电源才行，谁知道电源线太短，接了一米多，拆尾箱护板接电！

晕，不能上传图片了？

安装完成！

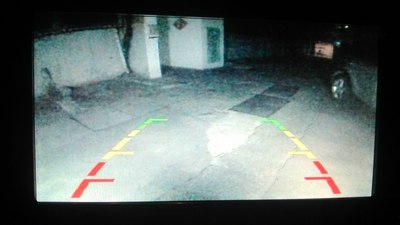

刚补拍的，晚上有雪花，凑合吧

自己动手，虽然有点累，但是自己可以做的细致些，和小三的感情也需要培养的..........

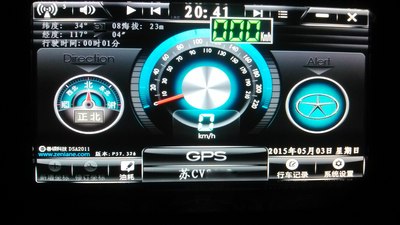

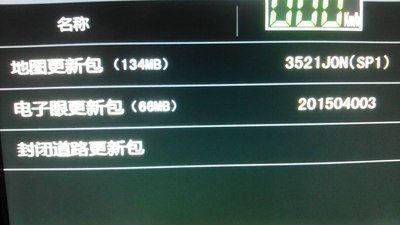

改的善领+凯立德，善领会变色的哦，有油耗记录的。

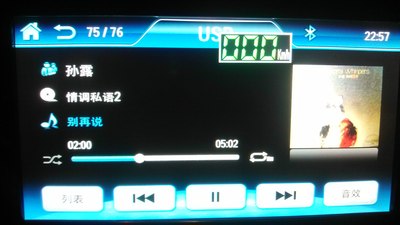

功放芯片改后感觉改善多了，有时间和车友原车的一起比较下，听听效果怎么样。

折腾累了，最后是不是要上认证神器？不知道上哪些，随便照几张吧。

最后秀秀我们的车友会

车友会成立纪念照

中收组织的烧烤自驾游，
