名图1.6T加装换挡拨片成功
- SixGod丶丨
- 0浏览 · 2021-10-01 15:35
前两天没事，折腾了下换挡拨片，看了论坛里好多教程，大部分都是1.8的 ，今天分享下1.6的安装心得！

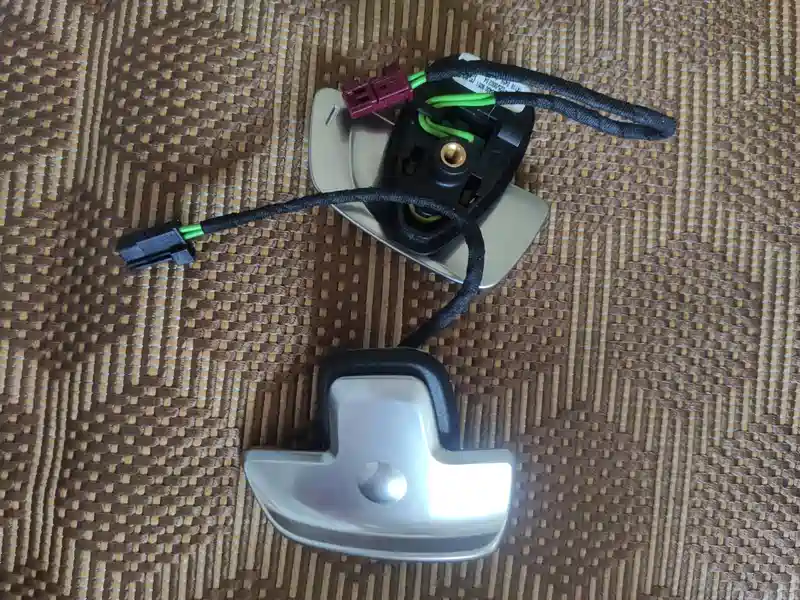

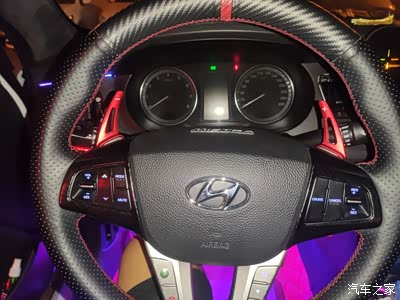

主角，某鱼115买的 1.6t不用模块也能实现d档换挡，唯一缺点就是，d档换挡 仪表档位显示空白

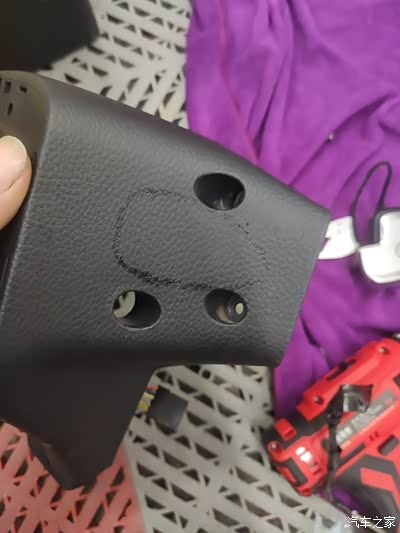

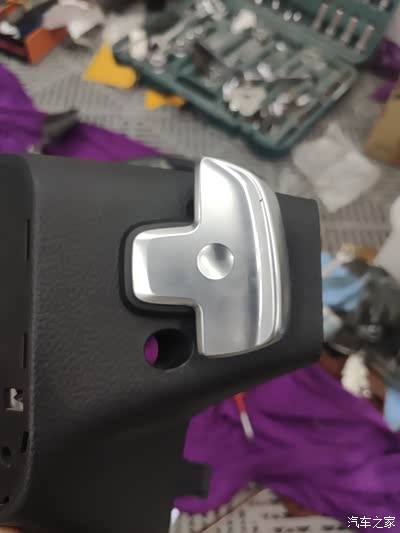

对位置

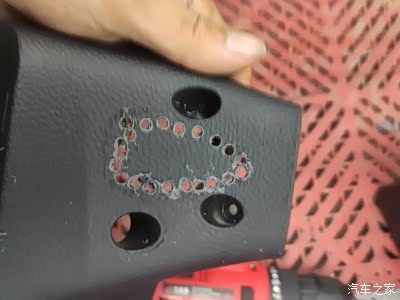

开孔，修大小
开好孔的样子
反面

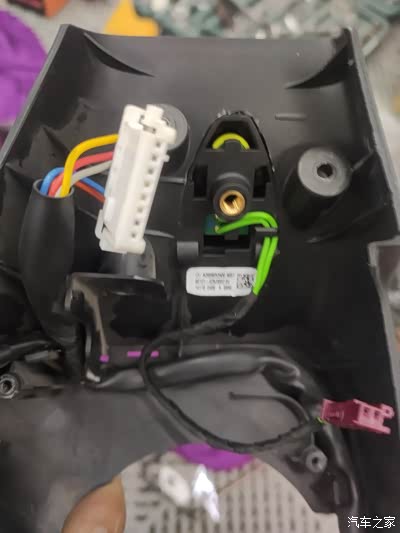

怎么安装拨片和拨片接线我就不多说了，论坛里很多教程，我在这就说下线出来后的
接线问题

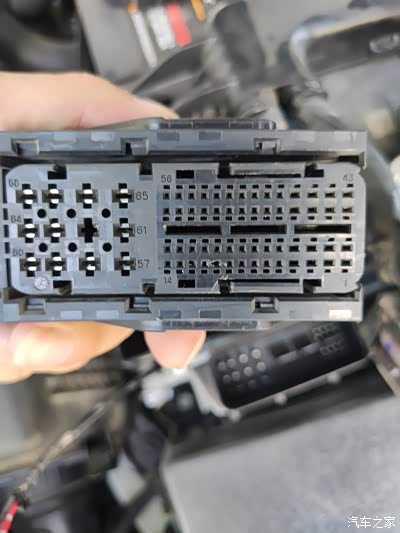

电瓶那的电脑板大插头，4和18号针脚，4是升档信号，18是降档信号，这两个位置没有线束的 需要自己想办法，我直接把线怼进去的

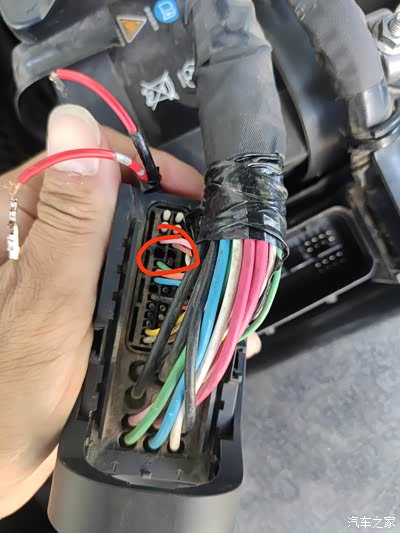

有条件的可以自己买个同型号的端子，我买的是边上那种小的端子，不适合，所以直接剪了
这是针脚定义图

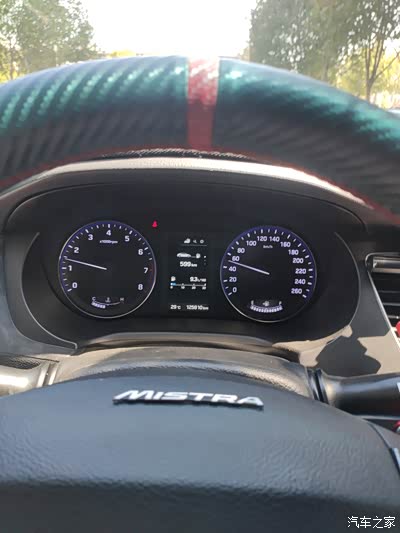

这就是d档换挡仪表显示的样子，档位显示那变成空白了，切到手动模式可以正常显示
因为开始不知道线路，走了不少弯路，还烧了一个拨片！
刚开始思路是对的，找的针脚也是对的，但是没有端子，所以虽然线插对了地方，但是没有触发，所以一直以为接错了针脚，再此感谢论坛车友JJF002的帮助！
