13款X80雾灯辅助照明安装作业

车子用了三年多了，从小司机进阶成老司机了，有人云“汽车就是买来修的，偶尔拉出来开开”。开80学了不少汽车知识了，很多东西现在能自己动手解决啦！这不，最近看到大众某些车在拐弯的时候雾灯可以打开做辅助照明，手又痒痒了，一个字：改改改！
这是原车的大灯照明范围，换装的氙气灯泡，够亮但不够广，进出车库拐弯抹角的地方多，照宽点可以提高安全系数
于是就到某宝上寻找合适的改装方法。
看中的有两种，加装辅助灯和借用原来的雾灯来实现辅助照明，考虑到另加辅助灯需要开孔而且显得有点山寨，所以选择借用原来的雾灯。
实现雾灯控制也有两种方法，一种是跟转向灯联动，大灯打开的情况下，开某方向转向灯某方向的雾灯打开。另一种就是自动的，大灯打开的情况下，方向盘向某方向转动一定角度后某方向雾灯打开，哈哈，听起来就好有**，就这个了！
东西买回来忘了拍照了，借用卖家的图了，就是一个控制器，一个感应器和线若干，算个半成品吧，因为这东西安装起来比较费劲，接线、穿线简单，传感器的安装很费劲。
因为不是专车专用的东西，传感器的安装得自由发挥

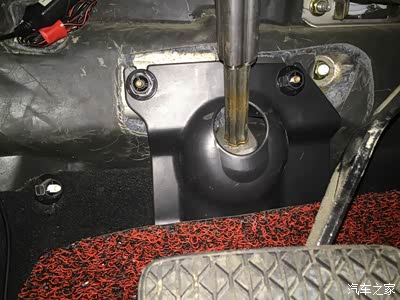

这是80安装传感器的位置，方向轴的转动控制雾灯

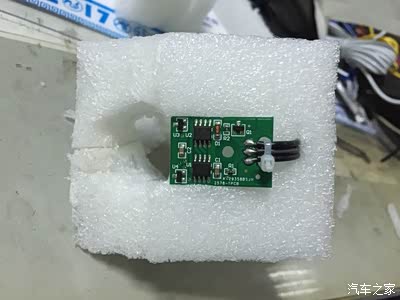

传感器，磁铁从上面划过控制开关的开启何关闭

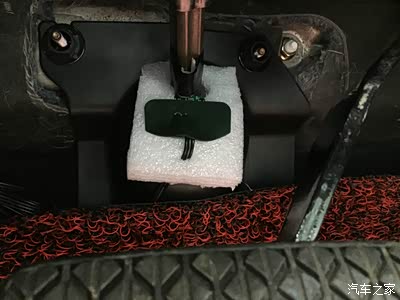

这是一开始的传感器安装固定，不牢靠，容易松动，影响稳定性。改改改！

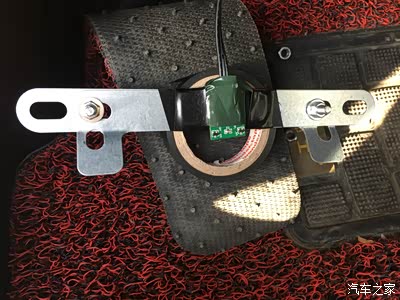

废物利用正好手头有两个铁片，利用方向轴后方的两个螺丝固定
下面是各种穿线

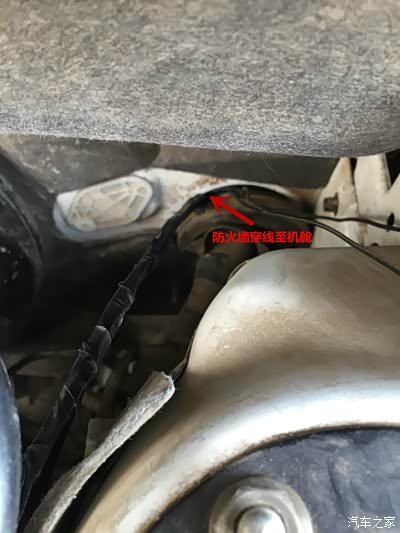

从驾驶舱脚底到机舱
机舱布线示意
因为80是一个保险丝管两个雾灯，所以要实现分别控制的话保险丝这边搞不起来，找线，研究了半天不知道左右雾灯的线在哪儿分家的，只有直接从雾灯下手了，远端到两侧雾灯。
雾灯拆拆拆！
雾灯拆拆拆！

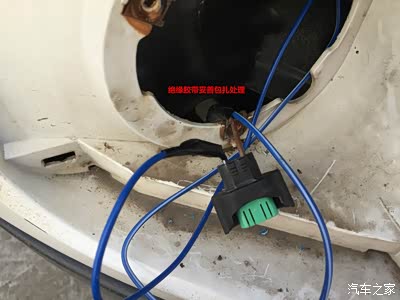

拆完了就是接接接了！
包扎完毕！
接接接，黄线接大灯保险，只有开大灯了控制器才工作

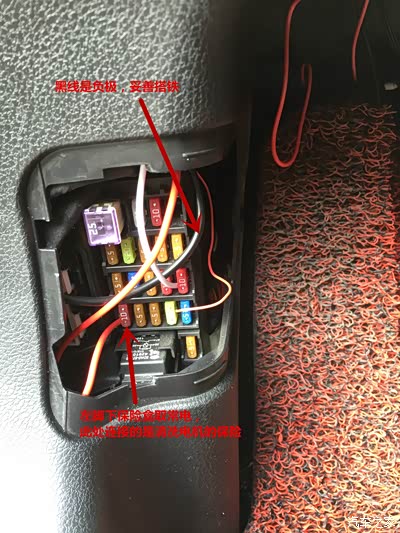

这是左脚下保险的接线示意，本来还有倒车时反向激活控制的，可是从倒车灯取电时发现竟然是常电，卖家说80的倒车灯是开关控制的负极。要取倒车信号的话要另加继电器，好吧，反向激活暂时摆一边吧。
噔噔噔

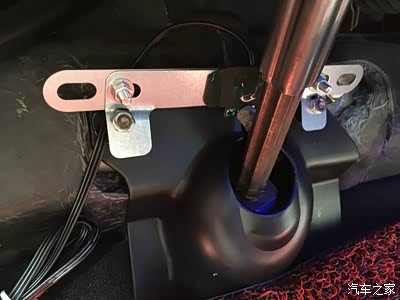

下面是本贴最费劲的地方了，安装感应器
图片上看起来很简单，趴在地板上反复调试了N遍！
图片上看起来很简单，趴在地板上反复调试了N遍！
磁铁和感应器之间适当距离2-7MM
边调试边安装，所以大部分照片是安装完成后拍的，有不理解的欢迎留言探讨
下面就是看效果了！！！！

左转方向盘90度左雾灯亮，转到极限继续亮，回正角度小于90后熄灭
右侧
外观，左转
外观，右转
下面是随拍！80就是漂亮，老款就是漂亮！














怠速！
平均车速
百公里油耗！
作业完毕！谢谢观赏！欢迎交流！
要吃饭了，发出去！
有个问题请教大家，在中控附近还有什么地方可以取到倒车信号？
