前言：买小三时4s送了DVD导航，拆下来的原车cd拿回来扔家里杂物房。一年后的今天，无意间清理杂物有看到了它，还有换下的原车中低音喇叭4个，猛然间想起网上有人车载cd改家用的帖子，何不也做一个？！家里的cd碟子多啊，都是好几年以前开其它车时积攒下来的.........有想法要行动，网上搜索需要些什么配件，看了看，主要的是要一个220v转12v的变压器，改装线束。线束没有，变压器杂物间很轻易的居然找到两个12v5A的原来电脑显示屏电源，机箱自己做，马上网购些小部件：音频线接口2个（本来该要4个），音箱导向孔2个，吸音棉，减震胶脚12个，高音头2个。

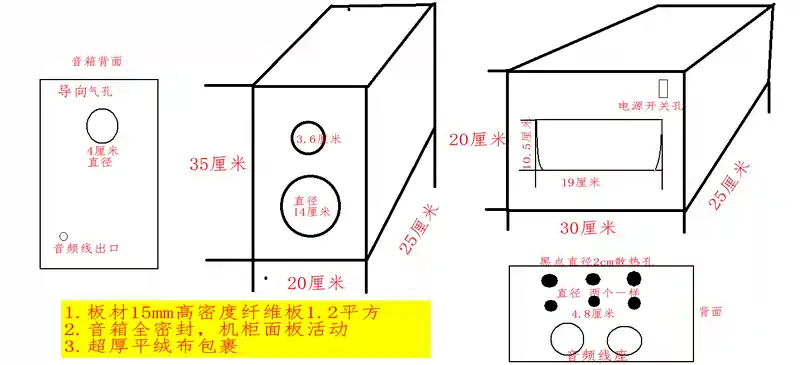

按材料尺寸简单画了个图
这个大家都熟悉把
背面
线束插口
USB接口（母口）
usb线束
220v转12电源
12v 5a
按箱体尺寸面积计算大概要1.2平方米的板材，到建材市场一问，都是整张卖高密度纤维板15mm厚1.22米x2.44米一张 80元，刚好卖家门口有专门下料的工人，按图纸尺寸下好，工费30元，尼玛，还剩大半张，一并拉回家。
下好的箱板和剩下的
2.5cm钉子无数订好，木工用电钻飞机架取孔器打好孔。
由于下料工人用手持电锯，不是很工整，订好后有缝隙，油性原子灰里外填孔
原子灰干后砂纸打磨，基本成型，中间机箱面板是活动的没有上，装上喇叭看下效果。
用A4纸蒙做机头面板取模
满手的灰，正好沿机头面板轮廓一抹，看见了吧裁掉多余的，面板出来了，呵呵。
将面板模贴到机箱面板上取孔
试装机头，合适
机箱成了
车上隔音剩下的止震板，派上用场了。
剪成条沿音箱体接缝贴
机头箱试装机头，发现机头有向上倾斜，机头后面要垫高，订木条达到效果
以为机箱外贴布当地有卖，就没有在网上买，无奈找了很多家都没有，只好在布料市场买加厚绒布用粘得牢粘了。
先试粘面板，OK，完美
面板和机箱合体，稍紧，没必要再上螺丝，便于拆机
音箱内用的吸音棉
贴机箱布
隔音棉粘好
箱体上胶脚
导向孔上好
因为没用分频器，高音头正极焊接3.3uf电容，和中低音喇叭串联
下面开始接线，由于cd机背面的线路图字迹非常模糊，拍下照片放大，稍微能看清楚点，网上搜索没有找到同款cd机的线路图，逐个比较，得出如下线柱定义
没有在网上买线插，当地又没有，最后在一家音响装饰店买了根大众的线束，需要中间改装下，被无良商家敲了笔，几元的东西卖我20元，cao！！！！！谁叫我着急呢
电源部分接线：必须加装个开关，不然关机必须拔掉电源线，不然面板灯常亮，但拔掉电源线后，cd由于无电，将失去记忆，再次开机又要重新设置。加开关后，无需拔掉电源也可以关闭，又保持了常电，机器有记忆。
1.小灯线和ACC线并联接开关线一头
2.开关线另一头接 B+常电和变压电源正极
3.变压电源负极接机头负极
电源部分接线：必须加装个开关，不然关机必须拔掉电源线，不然面板灯常亮，但拔掉电源线后，cd由于无电，将失去记忆，再次开机又要重新设置。加开关后，无需拔掉电源也可以关闭，又保持了常电，机器有记忆。
1.小灯线和ACC线并联接开关线一头
2.开关线另一头接 B+常电和变压电源正极
3.变压电源负极接机头负极
usb接口定义，根本看不清，无奈各种接法都不行，机头面板显示了usb，但tmd就没有声音............
上车拆了DVD导航，原车的线插还在里面，黄色就是车上的接线，按这个接还是没有声音？难道usb坏了？？？？？其实还有个办法：将车上的线束一直理到扶手箱里面usb和aux接口那里整条拆下，连接机子应该没有问题，但工程有点大，麻烦。暂时算了，等哪天心血来潮时再说。另外一种担心是如果机头真的是usb功能坏了，拆下来线束就冤枉了。先就听听cd和收音好了。
接线测试过程中
装在面板右上角的开关，旧的，坏了的台灯开关。呵呵
收音天线，原考虑用车上换下来的天线，无奈找了半天硬是找不到，只好在一个废弃的收音机上拆了根。
安装：天线脚焊接根电线，由于没有天线公头，另一端直接插入cd机背面天线母口中间，然后用纸将天线空隙塞满按紧。天线暂时用3m胶粘机箱背面，等以后找到原车天线换下。
安装：天线脚焊接根电线，由于没有天线公头，另一端直接插入cd机背面天线母口中间，然后用纸将天线空隙塞满按紧。天线暂时用3m胶粘机箱背面，等以后找到原车天线换下。
呵呵
机箱音频线接头，这个东东少买了2个，本来音箱上也该用的。将就吧，反正后面又看不到。
至此，整个车载cd机改家用完成。合计花费如下：
1.网购高音头2个 隔音棉25cmx50cm 2条 胶脚12个 音频线插口2个 3.3uf电容2个 音箱导向孔2个 小计：49元
2.加厚绒布1米x1.6米 小计：28元
3.cd机线束1套 小计：20元
4.高密度纤维板1.22米x2.44米80+人工下料30元 小计：110元
5.粘得牢2瓶 小计：12元
6.钉子2.5cm 小计： 2元
7.止震板3张 剩余： 0元
8.12v*5A电源1个 旧物： 0元
9.中低音喇叭5寸 2个 旧物： 0元
10.电源开关 1个 旧物： 0元
11.收音天线 1根 旧物： 0元
12.原子灰 200号砂纸 旧物： 0元
13.usb母口线 旧物： 0元
14.铜丝电线 旧物： 0元
合计：221元
1.网购高音头2个 隔音棉25cmx50cm 2条 胶脚12个 音频线插口2个 3.3uf电容2个 音箱导向孔2个 小计：49元
2.加厚绒布1米x1.6米 小计：28元
3.cd机线束1套 小计：20元
4.高密度纤维板1.22米x2.44米80+人工下料30元 小计：110元
5.粘得牢2瓶 小计：12元
6.钉子2.5cm 小计： 2元
7.止震板3张 剩余： 0元
8.12v*5A电源1个 旧物： 0元
9.中低音喇叭5寸 2个 旧物： 0元
10.电源开关 1个 旧物： 0元
11.收音天线 1根 旧物： 0元
12.原子灰 200号砂纸 旧物： 0元
13.usb母口线 旧物： 0元
14.铜丝电线 旧物： 0元
合计：221元
大功告成，看看整体效果
夜幕里机头暖暖的小灯效果
说说效果吧：几年前的老碟片放出来依然棒棒滴，cd机真心不错，可以说比一般几百元的家用cd机好，收音效果清晰无杂音，不错。唯一不足就是原车的中低音喇叭了，低音效果不明显，如果换个好点的喇叭，比如我车上就是换的银笛6.5寸中低音喇叭，效果甩这个几条街，下一步再说。不过不喜欢dj的这个效果也是不错滴。
