【技术贴 原创全国首例】13款CVT至享原厂自动大灯 自动雨刮作业
- 高风清扬888
- 0浏览 · 2016-10-17 21:08
全网汽车之家论坛独家首发。。。 请注意，是升级原厂功能，并不是改装，还有的同学请知悉，自动大灯功能是建立在获取雨量传感器相关数据实现的，并不是单独加一开关就能实现，感谢各位的关注。
----------------------------------------------------------------------------------------------------
经网友试用，现自动大灯模式下发现一BUG，在自动大灯模式下，前后雾灯均无法启用。。转向辅助照明正常。各位请知悉。也有比如大众有一些车在自动大灯模式下，雾灯也无法使用。
16/10/31/再次更新/再次发现BUG，自动大灯模式下，闪光手柄不要持续向上超过3S，超过3S BCM会自动关闭除了大灯外的所灯光，需关闭灯光再开恢复，闪光没有问题，望各位车友知悉。
----------------------------------------------------------------------------------------------------
最新更新，群里众网友发力，现已研究出原厂组合开关加上AUTO档。。。争取这两天弄个教程。。。不过这个动手能力得强点。。。
-----------------------------------------------------------------------------------------------------
因艾七目前还没有出相关的配置，所以部分配件无法寻得，现简单交一作业，并等侍合适的配件中。
有兴趣的朋友可以加QQ群交流。QQ群号：22695535
----------------------------------------------------------------------------------------------------
经网友试用，现自动大灯模式下发现一BUG，在自动大灯模式下，前后雾灯均无法启用。。转向辅助照明正常。各位请知悉。也有比如大众有一些车在自动大灯模式下，雾灯也无法使用。
16/10/31/再次更新/再次发现BUG，自动大灯模式下，闪光手柄不要持续向上超过3S，超过3S BCM会自动关闭除了大灯外的所灯光，需关闭灯光再开恢复，闪光没有问题，望各位车友知悉。
----------------------------------------------------------------------------------------------------
最新更新，群里众网友发力，现已研究出原厂组合开关加上AUTO档。。。争取这两天弄个教程。。。不过这个动手能力得强点。。。
-----------------------------------------------------------------------------------------------------
因艾七目前还没有出相关的配置，所以部分配件无法寻得，现简单交一作业，并等侍合适的配件中。
有兴趣的朋友可以加QQ群交流。QQ群号：22695535
顶灯位置没有线束的车友，不要灰心，已有车友查看了顶棚线束到副驾工作台下方的插件里面有预留线，只把这个插件里的8和9引线至顶棚即可，现等侍车友装车验证，如是有好消息第一时间分享给没有预留线束的车友，敬请关注。也可加群交流。

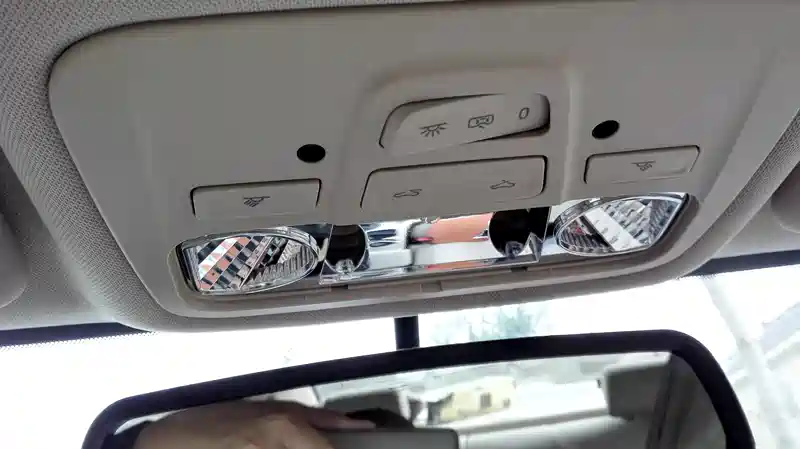

第一步，拆顶灯，如何拆开顶灯就不多说了。

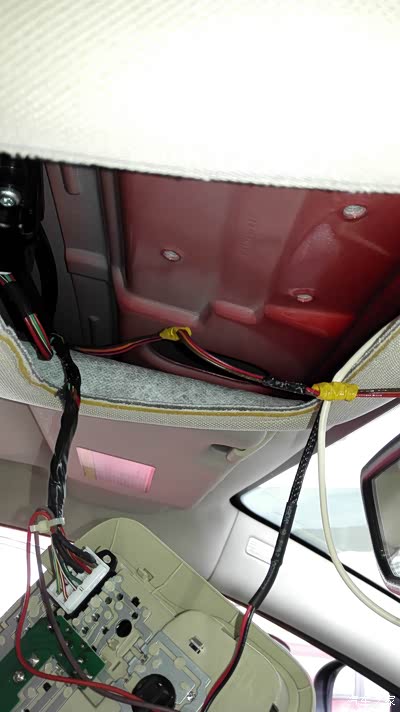

找到雨量传感器线束，原车预留，捆在顶灯线束上，手一摸就能摸到，解开拉出。
接上雨量传感器，把雨刮开关打到间隙档，用手在传感器前来回摆动，看一下雨刮工作不，试的过程注意不要弄脏传感器表面。

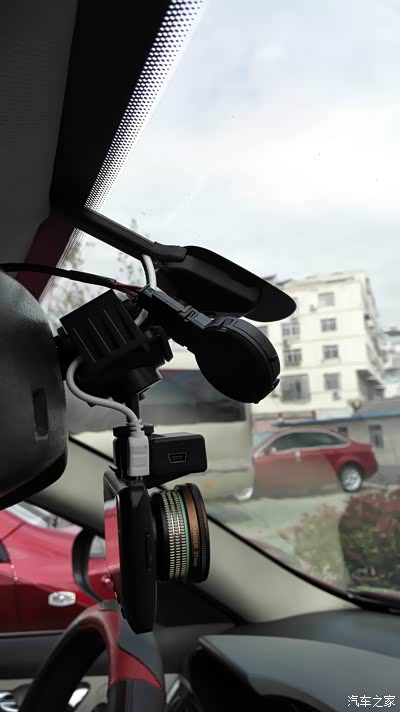

因为我是临时固定，也没有用胶，就直接贴在后视镜座边上，如果找不到合适的罩子，这样固定也可以。工作没问题，就是难看一点。（PS.有贴膜的同学注意，贴上传感器要把传感器位置的贴膜清除掉，不然影响进光量）
因为艾七原厂没有自动大灯组合开关，我先找了一个小的自锁开关代替，等有机会拆开大灯组合开关改装或者换上虎5的自动大灯开关，因为楼主在一八线小城，没机会接触到相关部件。貌视大小结构和插件都一样，具体能不能通用还得等各位车友试之。。。
找了一根双芯线，焊之。。。
封了一点大力胶水在背部。另一端拨皮上了点焊锡，把线弄硬一点好插入组合开关插件。
上车，因之前验证时拆开了方向盘下护罩，这里就不多说明了，不会的同学可以加群看教程。

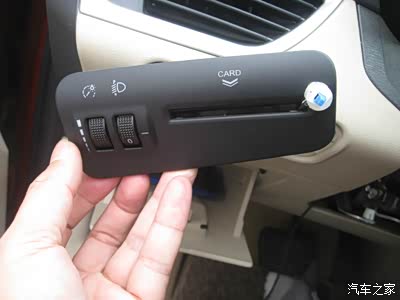

用手把大灯调光和背光开关组顶出，把线从卡槽中穿入，并放置最右边。
用手把大灯调光和背光开关组顶出，把线从卡槽中穿入，并放置最右边。

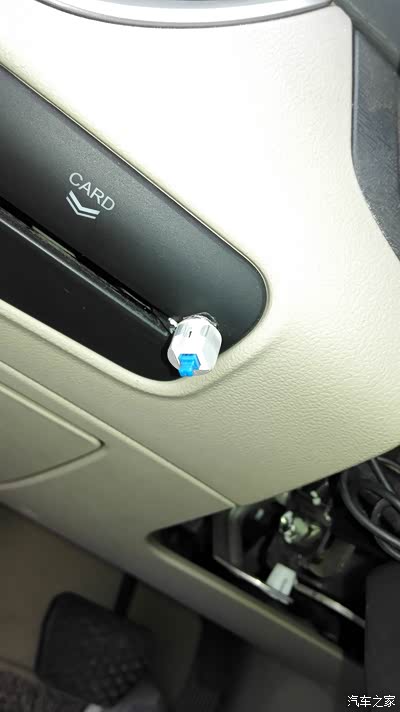

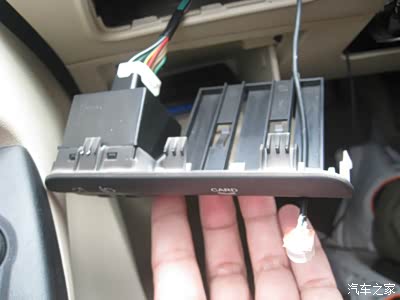

双面胶粘上。为的是以后有合适的大灯开关这个拆掉一点痕迹都不留。
最后装车效果，虽然不好看，但实实在在发挥这作用。。。

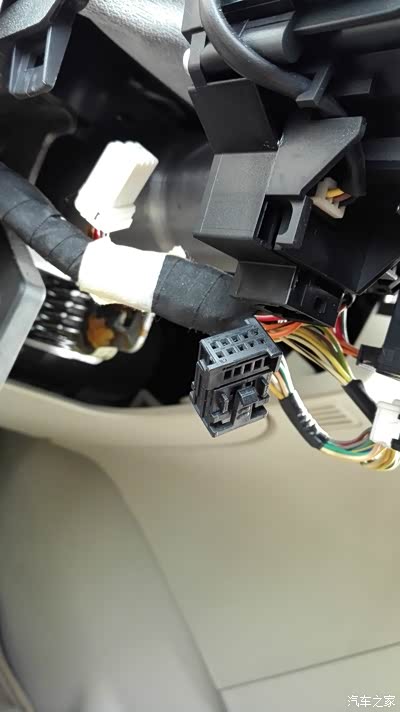

拔下大灯组合开关的插件，上面有标脚号。

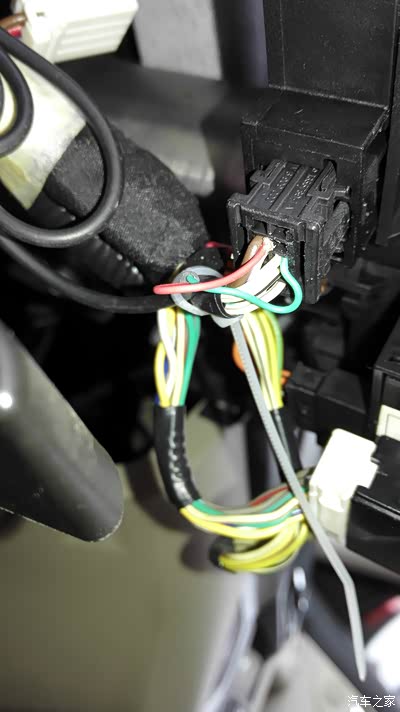

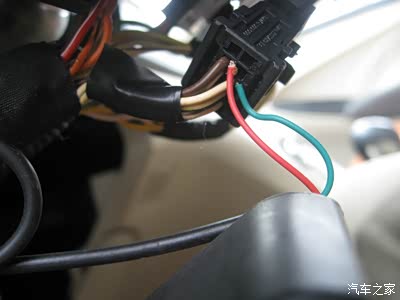

看好，一根线插入2脚，一根线插入8脚，因为楼主上了一层焊锡，所以比较好插入。一点都不破坏原车线路。
试之，打开开关，如果光线较暗，大灯会自动点亮。。。反之，不亮，你可以把组合开关开到小灯或大灯位置处，这时自动大灯模式下，应不起作用，如果起作用，请检查开关有没有打开或线头接触良好不。
试之，打开开关，如果光线较暗，大灯会自动点亮。。。反之，不亮，你可以把组合开关开到小灯或大灯位置处，这时自动大灯模式下，应不起作用，如果起作用，请检查开关有没有打开或线头接触良好不。

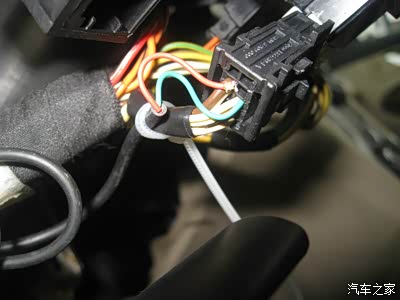

扎带捆上，以防松动。
试下，一切正常。。。原样恢复。。。
到此，艾七完美增加了自动大灯和自动雨刮。。。
到此，艾七完美增加了自动大灯和自动雨刮。。。

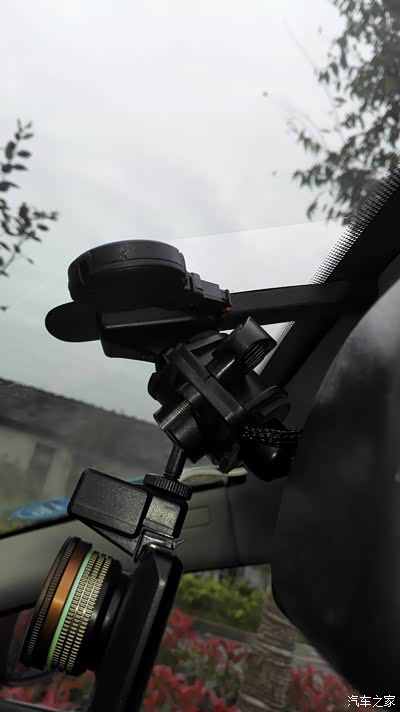

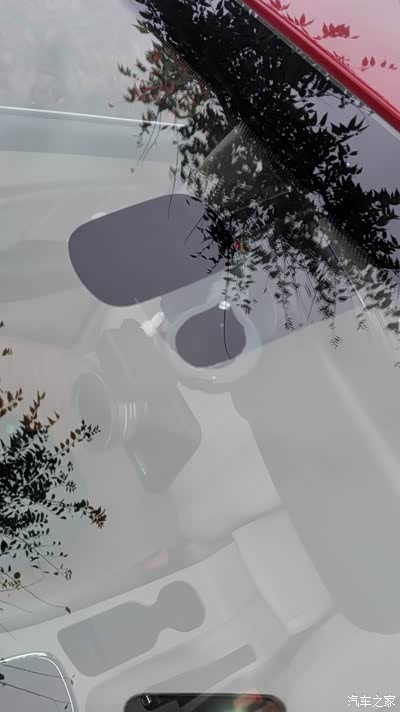

从外面看传感器。。。
因楼主一人作业，有一些照片没拍全，还请请见谅。。。如有问题不明白，欢迎加群交流。
PS.想不通TB怎么想的，高配车型线束软硬件什么的都已具备相关功能，加一传感器而已，这么高大上的功能放之不用。。。这神马设计师？
因楼主一人作业，有一些照片没拍全，还请请见谅。。。如有问题不明白，欢迎加群交流。
PS.想不通TB怎么想的，高配车型线束软硬件什么的都已具备相关功能，加一传感器而已，这么高大上的功能放之不用。。。这神马设计师？
