【 DIY 】【 为碳罐通气管加个灰滤吧 】
- highheels
- 0浏览 · 2016-05-24 21:44
只有图，垃圾手机，是时候要换了

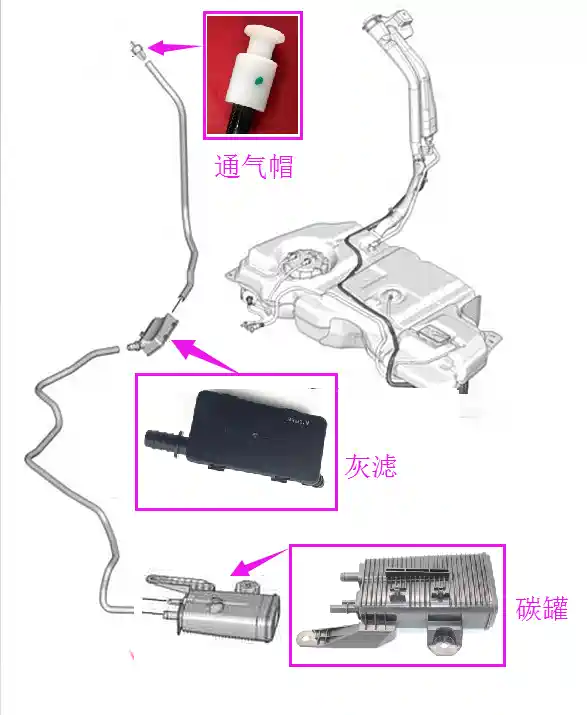

原始的碳罐通气图，完整设计应该是这样的？
后来灰滤没有了，通气帽也没有了，只有一根开口向上的通气管，延伸到右后轮的轮拱里面
轮拱内衬和油箱加油管道之间的缝隙？@ ，有点大，能遮风挡雨？
这是碳罐：
拆检，2万多公里，通气口居然泥巴有点多耶。。。
好吧，千斤顶，顶起车身，轮毂保持自然下垂、离地，搞出来的空间足够拆轮拱内衬了，不要拆轮胎：
两种螺丝固定轮拱内衬：
螺丝固定位置：
拆下来的轮拱，已经很脏了，我指反面，碳罐通气管管口也是。。。。
OK，通气管加一个C5的碳罐过滤器：
还不错了，远看：
怎么固定？ 手绘一个示意图，记得过滤器后面加个隔离软垫，我用的是阻燃橡塑泡沫：
看看解剖后的碳罐内部，内壁上全是游离的炭灰，对住碳罐用压缩空气吹，我认为不是好的选择。
下次要清理这个灰滤，底盘碳罐处的通气软管拆下来反吹一下就行了，反正比你拆碳罐还是方便的。
