关于这个加装多功能方向盘按键我也是在群里看了很久，问了很久，一直没敢弄，不会！这是大家的心声！话不多说开整，你们看着！！
这里感谢@海马开起来论坛改好的车友，大力支持！

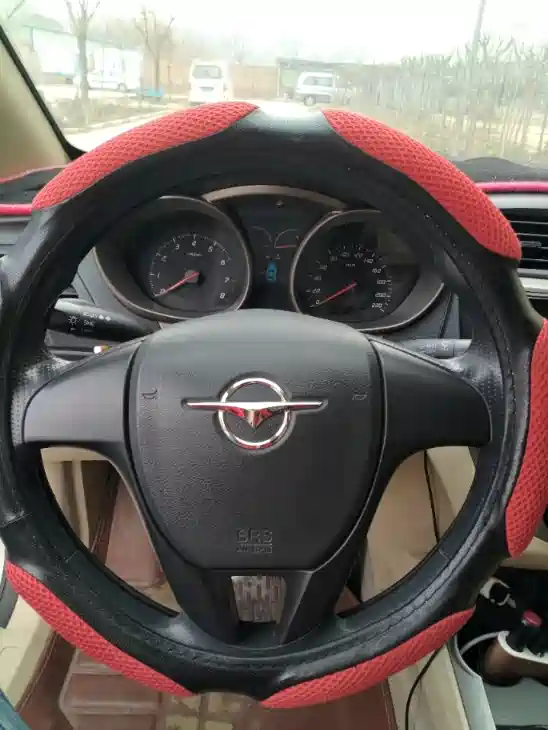

先码几张高清***大图！

手标，有图为证！

自己刚加装的一体机，自己拆自己装，自己走线0工时费！

TB买的多功能按键一套到货！

这个是上面的插头，4根线！需要拆掉这个卡头，把4个端子线弄出来，就如下图，看！

1.红色线:背光火线（小灯线）
2.蓝色线:方控火线（方控信号）
3.黑色线:背光地线（背光搭铁）
4.黄色线:方控地线（方控搭铁）这个是买来的，但是不匹配需要自行修改一下，如下图！

将原来的四色线，改成3色线，这样等下就能用！
1.红线依旧接成红线
2.蓝线还是蓝线
3.将原来的黄线和黑线合着接成一条，这个是地线，没有关系！

来，补上要用的道具！
1.梅花螺丝刀
2.剪刀
3.撬板
4.T40梅花内六角扳手
5.3芯0.75平方多股铜线2米，卖家还送了绝缘胶带！
6.打火机，自行脑补一下！
7.2MM接线端子

先把这个应该叫气囊的东西，就在方向盘两侧的T40螺丝一拆，轻轻一拿，然后把背面连接的线卡扣一取！

弄之前先把方向盘一锁，这个大家都会把，车钥匙一拔方向盘往左轻轻扳一下，咔的一声就锁住了！然后接着就拆螺丝，方向盘就这一颗螺丝，拆了之后，直接垂直往上拔，没错，拔萝卜，垂直拔！没技巧！方向盘轴已经锁了，所以左右晃不动，直接拔，第一次都紧，大家各凭本事了，老司机都知道！
拆下来后，把多功能方向盘装上这个跳过，没啥说的，方向盘都拿到手里了，自个玩吧！接着看下面！

方向盘怎么下来的，怎么上去，把线的颜色区分开，颜色顺序排好，直接把气囊装上，上面的部分就结束了，是的，就这么简单！

分割线
-------------------------------------------------
分割线
现在说方向盘下面，看图！

这个插头，一根单线是不是和方向盘里面那个一样呢！这就对了，这个就是下端插头，方向盘里面那个是上端插头！你们懂得，看图！

这是提前备好的3色线，用来接下端的线！
注意这个线束端子插头用的是多功能方向盘上原来的剪下来的！(听说多功能方向盘的这个插头小能插进去这个里面！买的那个端子插头有点大，插不进去！

)

这里需要注意端子插头也有反正，注意缺口，自己判断！跟方向盘上端里面一样，根据线束颜色依次排列！

看高清***大图，进去了呦！

呐！！！线从隔壁老王中控哪里扯出来！

1.依旧是红色的线，这个是背光火线！打火机破线，直接有效！
红色的线，接一体机那个橙色的线！

导航线束上黑色粗线，这个是地线，和多功能这个黄绿地线接一起！

方控线，就剩下一根了，蓝色方控火线！

这就大工搞成了！没错就是搞成了！
中间就是各种包，各种装！反正就是收拾各种凌乱！

6键多功能，那个英文按键设置成接电话！妥妥哒！
