（原创）自己动手加装车窗升降按键灯。
- 青藤yc
- 0浏览 · 2023-03-01 14:53· 发布于山东

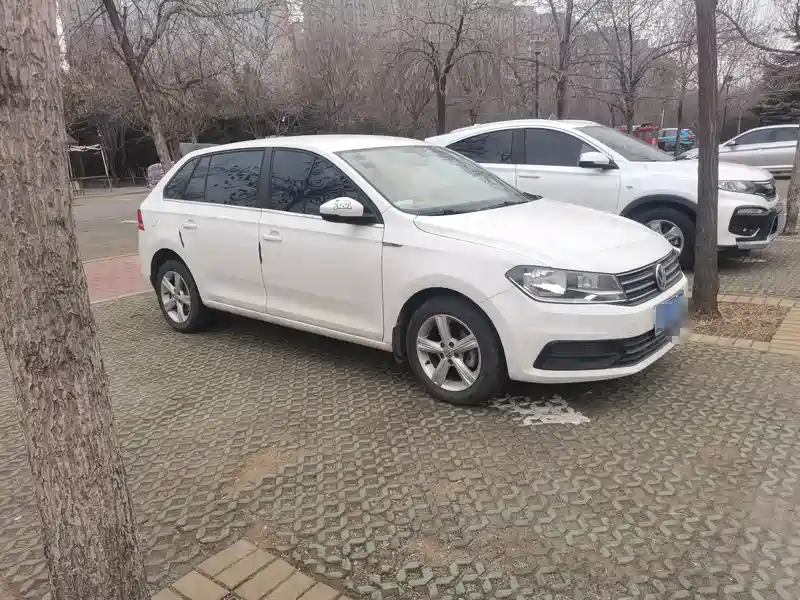

相关车型:爱车是15款的桑塔纳浩纳。
改装初衷:
前些日子下了班跟朋友出去玩，回来的路上，朋友有点晕车，想开一下车窗，摸索了半天没找到升降开关在哪，这就有点尴尬了，原车的按键不带背光灯。我用主驾位置的开关给把玻璃降了下来。为这事朋友笑话了很久，厂家这是节约的太厉害了吧，加个LED灯珠也用不了多少钱吧。于是就想着从网上买个带背光灯的升级开关换上。找了一圈也没有，直到在之家论坛里看着有大神自己把升降开关加上灯珠了，而且效果很好，我也跟着大神的教程买来材料自己改一下。
改装初衷:
前些日子下了班跟朋友出去玩，回来的路上，朋友有点晕车，想开一下车窗，摸索了半天没找到升降开关在哪，这就有点尴尬了，原车的按键不带背光灯。我用主驾位置的开关给把玻璃降了下来。为这事朋友笑话了很久，厂家这是节约的太厉害了吧，加个LED灯珠也用不了多少钱吧。于是就想着从网上买个带背光灯的升级开关换上。找了一圈也没有，直到在之家论坛里看着有大神自己把升降开关加上灯珠了，而且效果很好，我也跟着大神的教程买来材料自己改一下。
需要的材料和工具:

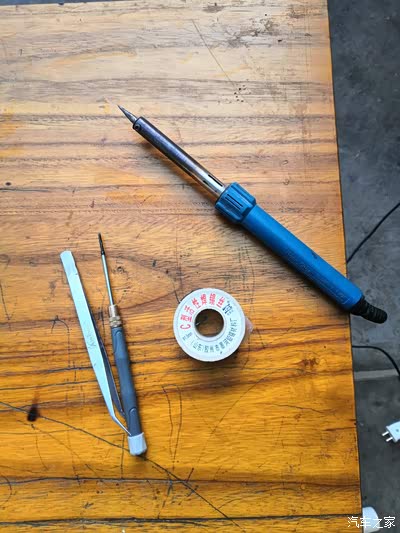

LED灯珠，电阻，二极管还有电容，一套拆车用的撬板，一个平口螺丝刀，一个镊子（用来夹电子元件的），一个电烙铁（这个不太好用，老铁自己改装买尖很细的那种），焊锡丝，还有绑扎带。准备就绪就可以拆车窗按键了。
LED灯珠，电阻，二极管还有电容，一套拆车用的撬板，一个平口螺丝刀，一个镊子（用来夹电子元件的），一个电烙铁（这个不太好用，老铁自己改装买尖很细的那种），焊锡丝，还有绑扎带。准备就绪就可以拆车窗按键了。
拆车窗升级按键:

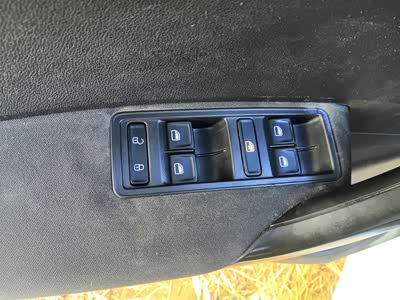

我是先从主驾位开始的，先从车头一端插入撬板慢慢撬起，用手在另一段往车头方向一推，再用撬板从下图画圈的位置插入别一下卡扣就能拆下来了，用平口螺丝刀别一下插头的卡扣就能拿下来了。车门上的插头一定要用绑扎带固定在车门上（掉进车门里就不好拿出来了）。
我是先从主驾位开始的，先从车头一端插入撬板慢慢撬起，用手在另一段往车头方向一推，再用撬板从下图画圈的位置插入别一下卡扣就能拆下来了，用平口螺丝刀别一下插头的卡扣就能拿下来了。车门上的插头一定要用绑扎带固定在车门上（掉进车门里就不好拿出来了）。

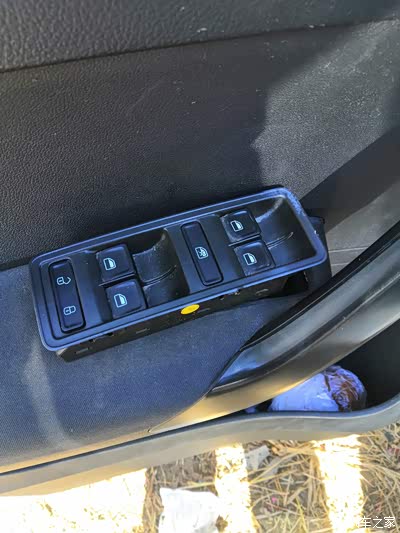

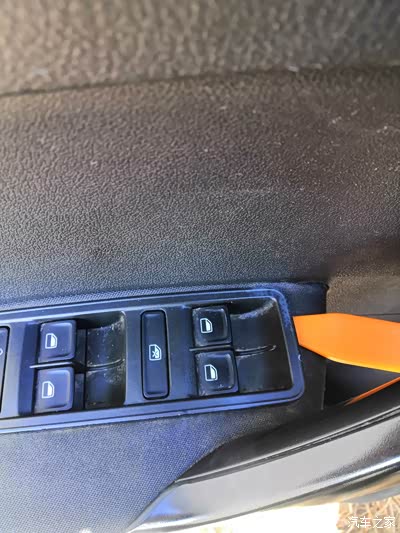

先从前端撬起

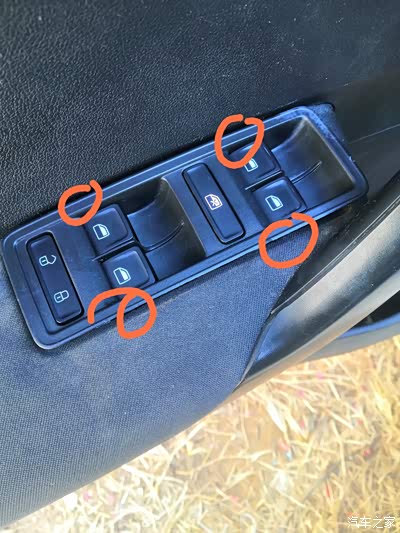

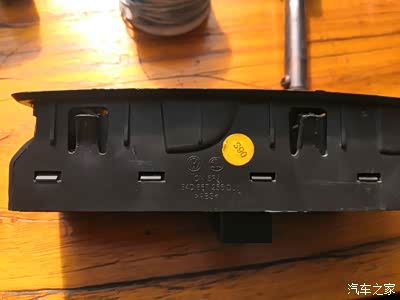

这个位置有四个卡扣

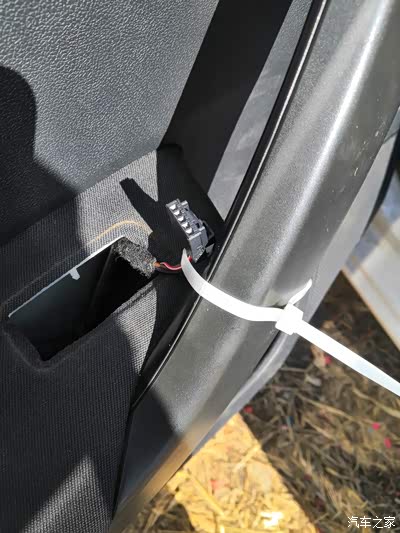

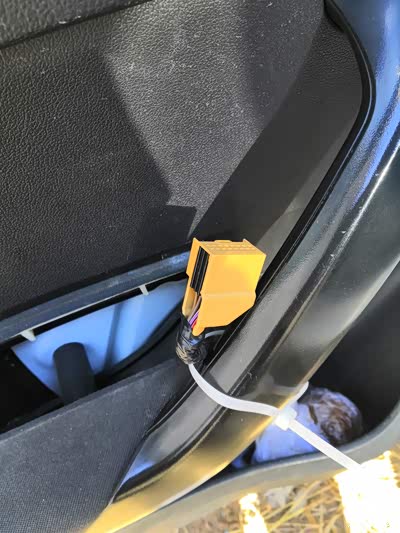

插头一定要绑结实。
其他车门的也是一样，先从一头撬起，手按另一段往前一推，然后从中间撬起就能拿下来了，拔掉插头，把插头固定好。

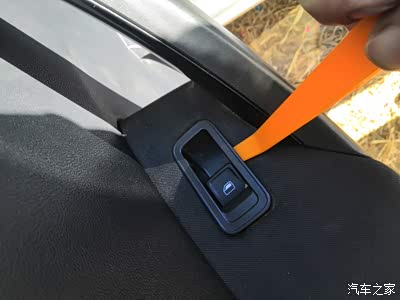

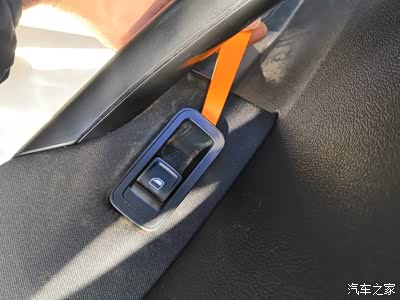

先从一端橇起
在从中间撬起

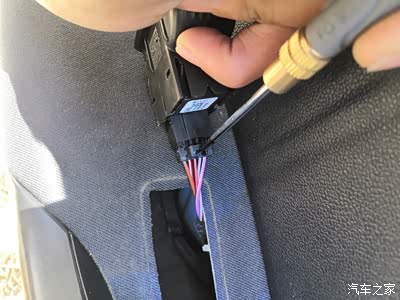

小平口一撬就能拔掉插头

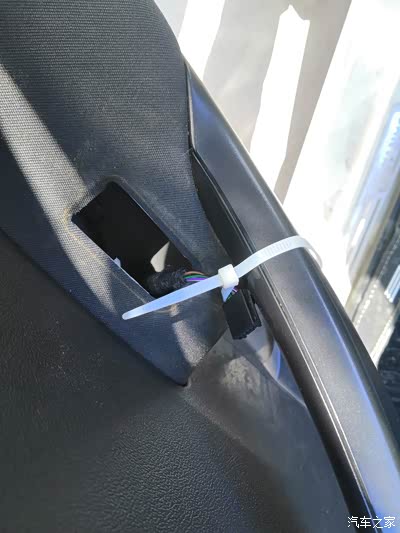

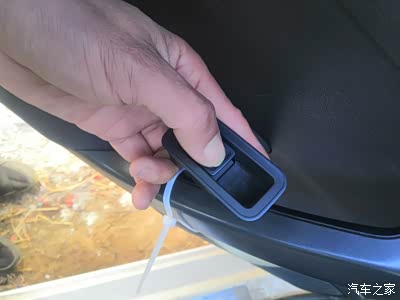

插头固定好，不然掉下去就麻烦了。

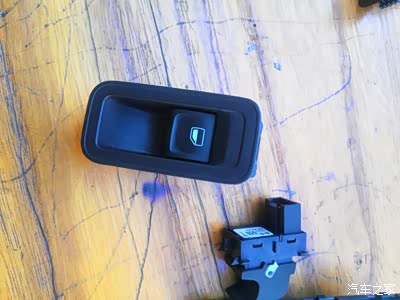

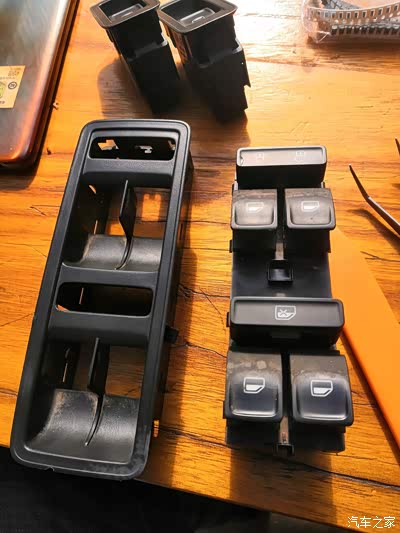

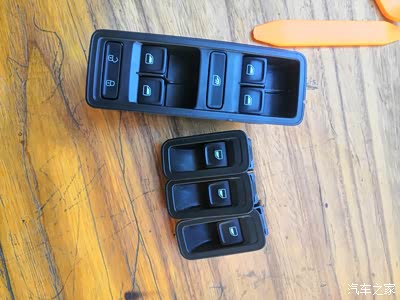

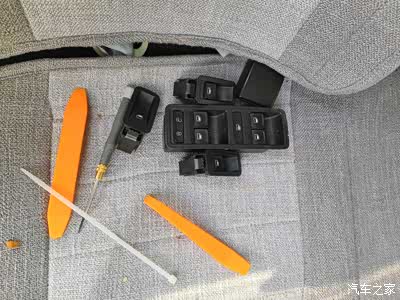

这是拆下来的四个车门按键总成。
由于我的车子是两厢掀背的，所以没有后备箱的按键，拆下四个车门上的总成以后，逐一把总成拆解，把里面的电路板拆出来。先用镊子把卡扣位置撑起，把按键往下一压就出来了。然后用平口螺丝刀撬起底板上的卡扣里面的电路板就能拿出来了。

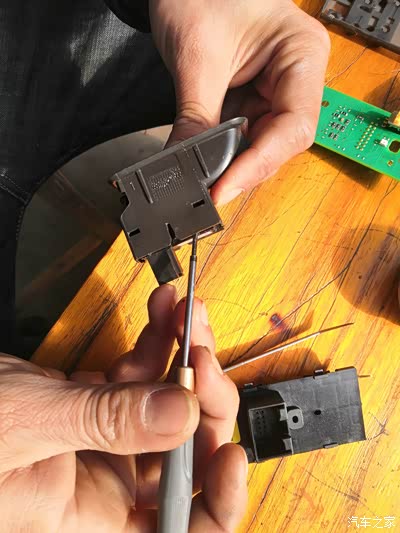

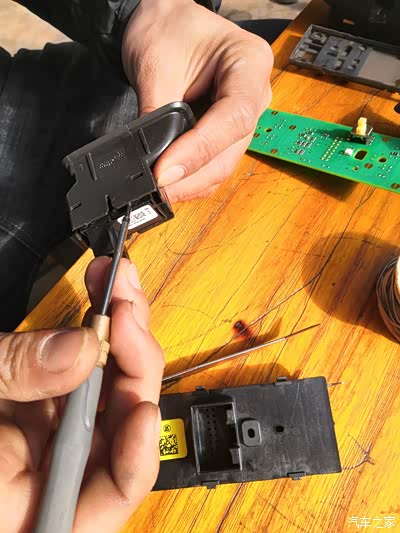

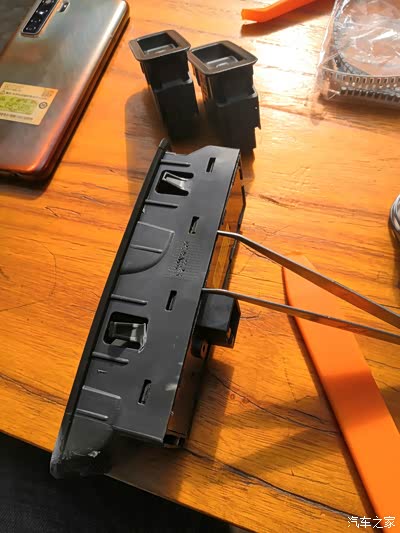

用镊子撑起卡扣位置

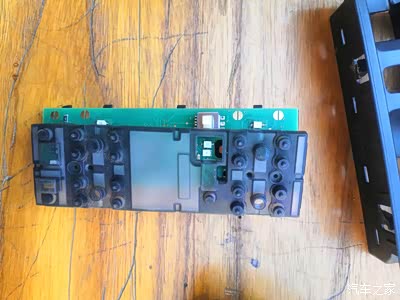

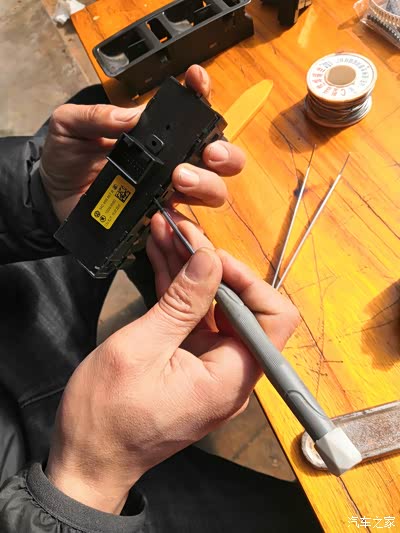

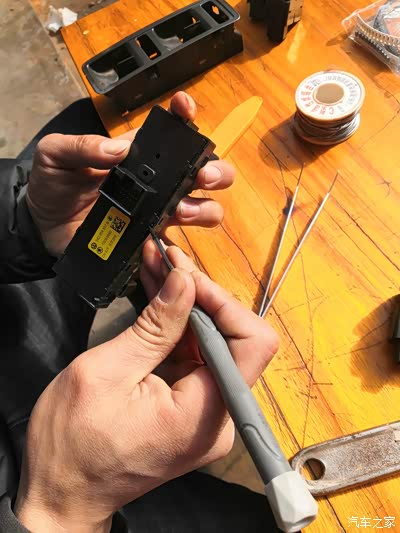

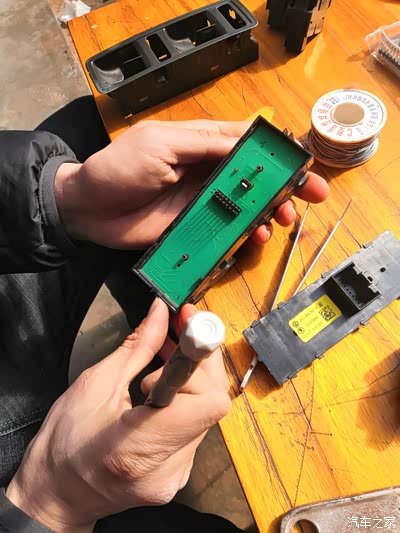

用平口螺丝刀别一下底板卡扣，就能拿出来电路板了。同样的方法把其他车门的电路板都拆出来就可以焊接元件了。

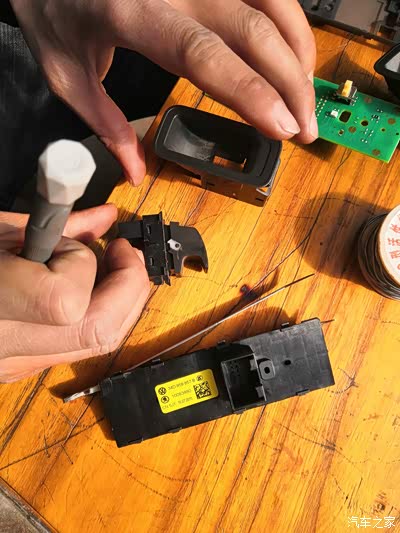

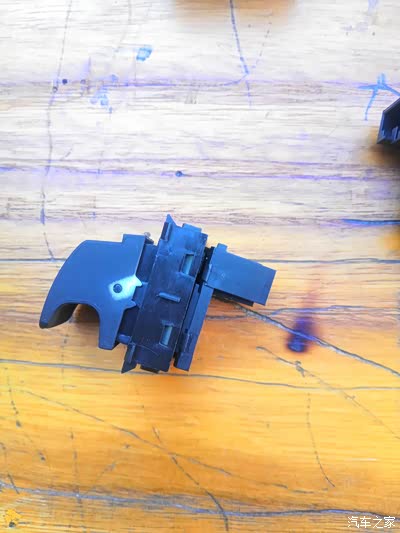

用平口螺丝刀撬起，用力按压按键，就能把按键拿下来了，

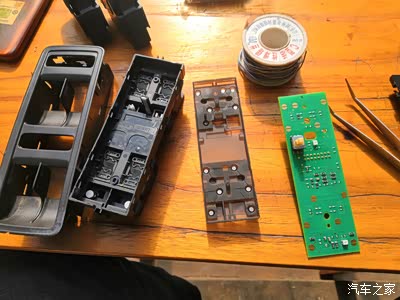

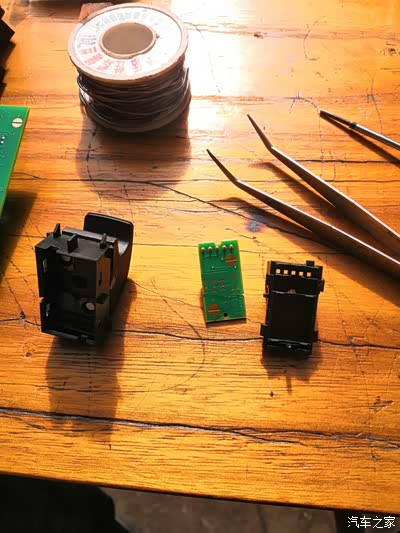

拆掉底板就可以拿下电路板。
焊接元件:

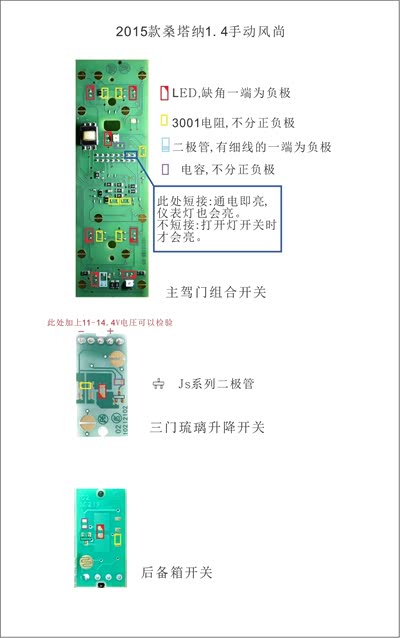

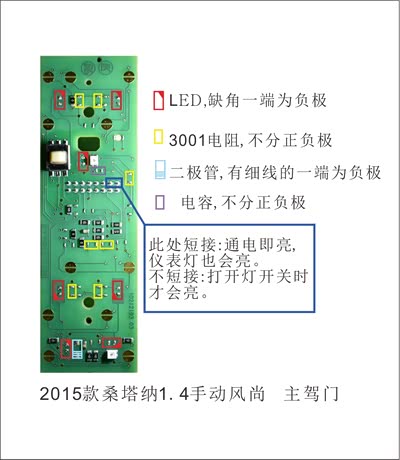

商家很给力，给发了焊接的电路图，什么元件焊在什么位置都标的很清楚，注意LED灯珠和二极管是分正负的，电路图上标有短接是短接以后通电按键灯就会亮起，如果不短接，就需要打开大灯开关才能亮起。我没有短接，我感觉车上的其他按键都是打开大灯开关才亮的，所以跟原车一样。焊不了的小伙伴可以找维修手机的店里，让他们专业人士给你焊接，价格不会太贵。
商家很给力，给发了焊接的电路图，什么元件焊在什么位置都标的很清楚，注意LED灯珠和二极管是分正负的，电路图上标有短接是短接以后通电按键灯就会亮起，如果不短接，就需要打开大灯开关才能亮起。我没有短接，我感觉车上的其他按键都是打开大灯开关才亮的，所以跟原车一样。焊不了的小伙伴可以找维修手机的店里，让他们专业人士给你焊接，价格不会太贵。
全部焊接完成以后就可以去车里插上插头试一下亮不亮了。插上电打开开关还不错灯珠都亮，下一步就把电路板还原，把按键总成装上。

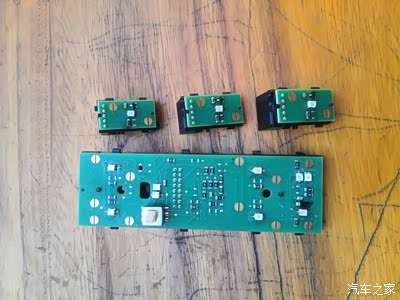

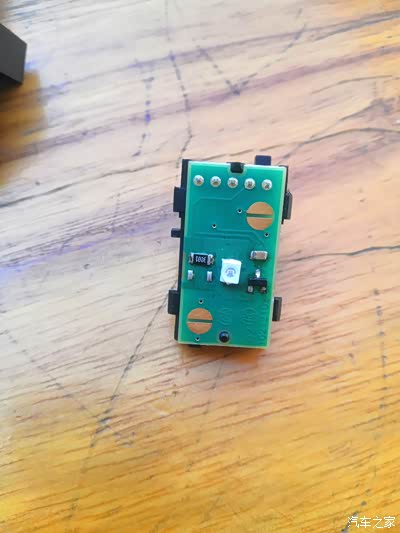

这是焊接完成的效果

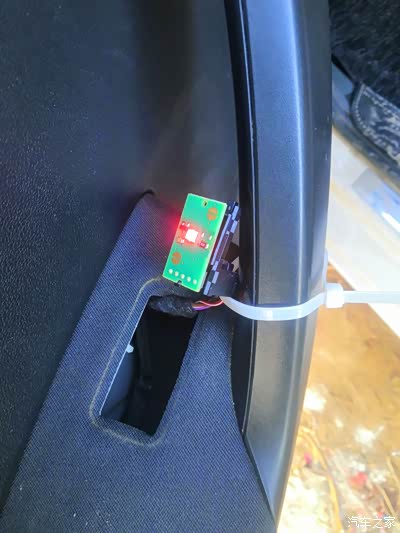

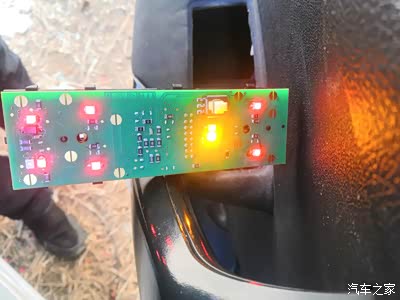

插上电试了一下，还不错都亮了
最后复原安装:
把电路板的防水胶套按上，放进按键里，盖上底板，最后把外壳按上就好了。安装完成的按键总成一定要插上电试一下车窗升降功能，没有问题以后再剪掉固定插头的绑扎带，把按键总成按回车门上。安装和拆了解一样，先把车位一端按进去，另一段一压就安装到位了。最后通电试了一下，非常完美，再也不用晚上摸黑找车窗升降开关了。
把电路板的防水胶套按上，放进按键里，盖上底板，最后把外壳按上就好了。安装完成的按键总成一定要插上电试一下车窗升降功能，没有问题以后再剪掉固定插头的绑扎带，把按键总成按回车门上。安装和拆了解一样，先把车位一端按进去，另一段一压就安装到位了。最后通电试了一下，非常完美，再也不用晚上摸黑找车窗升降开关了。

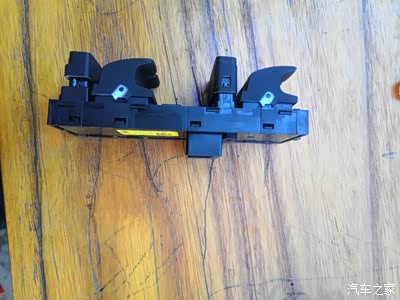

安装好的车门按键试一下功能正不正常
先放好一端，另一段一压就好了。

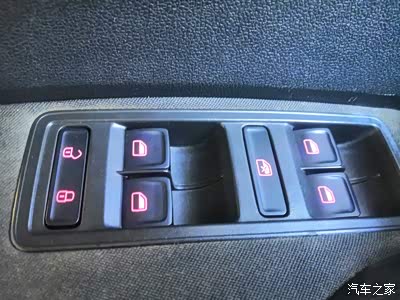

最后试一下，灯光都亮了，
