福特翼虎SYNC2 升级SYNC3细致讲解
- 西安车友4335485
- 0浏览 · 2024-07-05 03:42· 发布于陕西
【全是干货 慢慢享受】

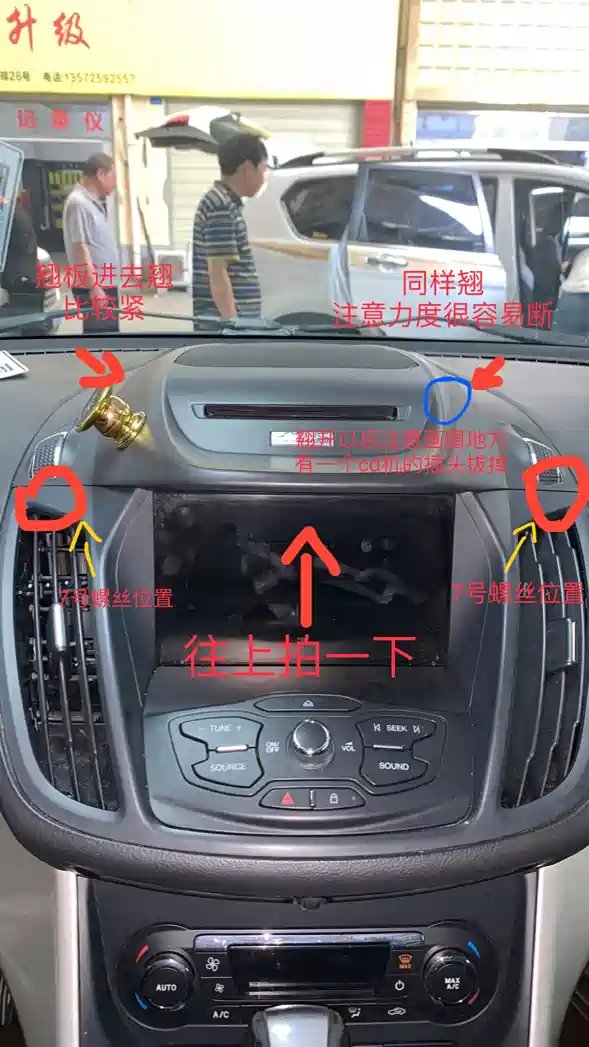

注意扣板很脆弱 毕竟这么多年过去了 趁着劲去翘标注的几个点都要注意
都有标注的 注意拔掉插头 以及黄色画圈部分的T型卡子（跟抽屉一样平移出来
拆开就能看到cd机 和sync3屏幕了
这一步忘拍了 这个比盖板简单太多了 两个7号螺丝两个卡扣一个插头都有标记 还是朝车尾方向拉出
7号螺丝卸开就取出来了 都有定位销 （切记取螺丝时中控台下面垫抹布把空隙都堵住，别问我怎么知道的 掉进去的螺丝我拿吸铁石掏了1个点 空隙手都进不去）
黑色大插头是供电之类的，小的是u s b模块的链接头 上面天线的接口是GPS的
GPS模块就是这个样子的 原厂控
注意区分sync3 有两个版本 一个是8g不带导航 一个是16g带导航的 注意区分 卖配件的知道零件编号 自己的话只能开机查看或者跟我一样拆开区分了
这是我买回来模块拆下的样子
【sync2与3的u s b 模块不通用，有协议 必须换】
中央扶手箱打开 能看到sync2的u s b模块 用翘板往出一拉
中央扶手箱打开 能看到sync2的u s b模块 用翘板往出一拉
来张来张合影，因为有快充线 就买了一个Type-c的模块（这个u s b 模块如果要链接carplay只能支持sync3 3.3版本以上 这点切记 我为了这个花费了好长时间才弄明白）普通的双u s b 口和单口就随意啦
还需要一根这样的sync2转sync3的无损转接线 这个特别真不好买 平台那些商家我都问遍了都不卖 （因为没有在他们那里买SYNC3套装 ）为了这个买了一把压线钳自己回来做
这是背面的样子
装好的效果真的挺漂亮的 新的u s b 模块没有卡扣比原来小一圈 两种解决方案 第一买热熔胶固定 第二就是我目前的办法 汽车线束绒布胶带多缠两圈塞进去 很结实的
总结： 打字真的好累啊，关注加点赞谢谢各位车友啦 祝你们沉浸式体验carplay的快乐
这款车内饰7号螺丝，还有英制螺丝比较多 注意备足工具
总结： 打字真的好累啊，关注加点赞谢谢各位车友啦 祝你们沉浸式体验carplay的快乐
这款车内饰7号螺丝，还有英制螺丝比较多 注意备足工具
