FRV仪表灯常亮常细教程
- 天鸟88
- 0浏览 · 2013-01-21 11:52
改装之前先感谢之前提供电路图的那位坛友！和之前改装的前辈们。
----------------------------------------------------------
下面再感谢中山车友：宽宽免费提供二极管（型号：1n4007）一打！
分享下最直观最单间的仪表常亮改装方法：
一、准备
先把二极管焊接成这样
二、就是拆
先从仪表面盖的下方用力拉起两边
然后用力强使劲地拉出面盖
面盖拆出来是这样的
(小心那三个扣好脆的拉时用力不平衡就会断掉)
下面的这三个扣很紧的要好大的力气才把它拉出来
取下面盖后就看到仪表是4个螺丝固定的
松开就可以拿下仪表并把右边的排线拨下
仪表的标识
排线还有个卡扣套住的要从左向右推出

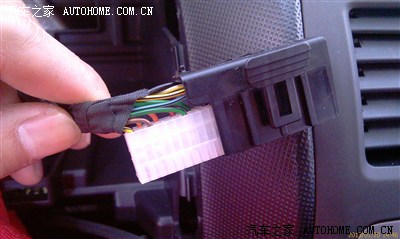

推出后就看到排线了，这里要用的线是最右边的两条（蓝黑线和黄黑线）
三、接线
把黄黑线从中间剪断如下图焊上二极管

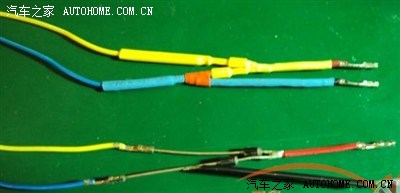

再把二极管的另一脚并接到蓝黑线上焊好，这样就接线完成了
套好热缩管绝源（当然用电工胶布也可以）
再装回卡扣
大功告成！插回仪表测试
钥匙打到ACC仪表灯就亮了（没开示宽灯）
然后再试打开示宽灯效果
以上2种亮灯情况分别测试20分钟后检查二极管、焊接口处和仪表均无发热才装回去。
改造心得与总结：
1、准备TB买下面现成的二极管组的朋友注意
下面用到的导线是否符合车内使用标准（耐高温和电流承载能力）我的改法是不用导线的
2、接到车上时，不要用扭接方法一定要用焊接。因为我地中山群主就是扭接到车上的。他说改后会发热（有自燃的可能）。这里可能是扭接法电阻较大，当电流大时长时间使用可能会发热。
最后小弟露个面!
还有朋友看不明的话，那我也没办法了
