手把手教你改仪表灯常亮！论坛最详细步骤贴！[全贴完毕]
- epoluo
- 0浏览 · 2011-11-20 22:12
本人提车至今整整1年了（本人新帖：“365天的幸福，10000KM的感受 - FRV1.3手豪提车1周年纪念！”也正在进行中：
，着实是手笨啊
！
在日常行驶中，晚上还好，但是在白天，尤其在阳光下，真的看不清仪表盘
！于是，一直在论坛里找啊、找啊、找啊、找
！终于，我找到了一个“懒人+菜鸟+无损”的改装办法
，于是下面的事情就壹壹发生了。
在此特别感谢nvny兄（http://club.autohome.com.cn/bbs/thread-c-523-9977119-1.html），虽然我花掉了15.00+5.00=20.00的money，但是鉴于实现了我的“懒人+菜鸟+无损”改装仪表灯常亮的目的，所以还是需要特别鸣谢的
！
我是按照nvny兄提供的步骤改装的，但在拆卸和安装过程中，还是遇到了一些麻烦，为使后来的兄弟们能顺利实现改装目的，特发此流水账的详细贴！（注，本来想从头至尾都用自己的图片的，但由于工具没准备充分，改装战场就从地上转入了地下，有的照片有些暗，为使大家能够看得明白清楚，此贴中有部分图片借用了nvny，具体会进行标注）
此贴对菜鸟绝对有用，老鸟请绕行啊！
-------------------------------------华丽的分割-------------------------------------
下面开贴了：
第一部分：理论
关于这个理论么，咳咳......
不做过多的介绍，借用几张nvny兄的图片，以便使此贴拥有系统性。
1、电路图：就是使28号线能流向14号线，而又不影响14号线正常的电流流向；（此图来源于nvny）
2、需要的改装部件（本人在nvny兄处购得，15.00元手工费+5.00元的邮寄费，一共20.00元，有的兄弟可能会觉得贵了，但对于我这个手痒+懒惰+菜鸟级别的，我觉得值呀，萝卜青菜各有所爱，不喜欢的也请勿拍砖啊，嘿嘿）；（此图来源于nvny）
3、理论上接通后的样子，大家看图片上面这个，理论上接好后就是这个样子的；（此图来源于nvny）
4、我们看一下，接口的位置，没错，就是最右边这两根线了，蓝黑色（28号孔）和黄黑色（14号孔）的；（此图来源于nvny，呃~~~~这个指甲，偶不喜欢
，哈哈
）
-------------------------------------华丽的分割-------------------------------------
当然了，如果大家自己动手能力强的话，也可以自己动手做改装部件的哦
，至于你能不能做，反正我不能做
-------------------------------------华丽的分割-------------------------------------
理论不是我们学习的重点，重点是能跟着操作步骤，改成功就OK了。
第二部分：实际操作过程：

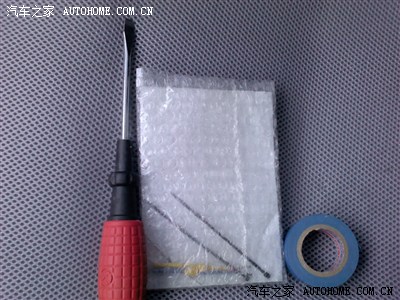

1、我的初始工具：一字改锥+电工胶布+改装部件（后面还会用到很多，请大家全部看完再开始弄哦）；

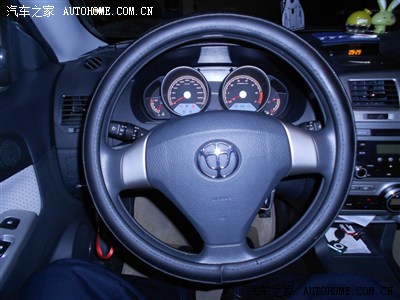

2、开始拆仪表盘罩：大家注意了啊，这个罩子非常难拆的，我差点都放弃了的。一定要从下面开始拆：
2-1、先把左下的拽出来，停下来别动；
2-2、再把右下拽出来，然后停下，喘口气儿，歇会儿，接下来到了最关键的时候了，从上面的缝隙，用一字改锥插进来，然后一点一点的撬动，从左至右。此处注意，千万不要用改锥撬左右两个侧面的上部，会撬坏的。这里一定要耐心，耐心，再耐心；
3、我们来看一下撬开后拔下来的样子，从上面撬的原因是，即使把边缘撬坏了，也有罩子上边能盖上，外表看不出来，要从侧面撬的话，呵呵......你会骂娘的......；
4、那么接下来，我们要开始拆卸四角的螺丝了，这里需要“十字改锥”了，大家工具一定要准备齐了哦；
5、撬个缝，大家仔细看，一共有2个卡子，我们需要改动的是右边这个黑胶布的；
6、再来看清楚一些的，看水平方向上，右边这个；
7、放大后效果，把这个卡子给拔下来；
8、拔下来的效果；
9-1、然后把里面的白色的DD给拔出来；
9-2、拔出来的样子，此处再次借用nvny的图片；
10-1、先借用一下nvny的图片（没办法，谁让他照的比我照的清晰呢，哈哈
10、拔出来后，就又到了关键的时候了，这时我们要用到二极管的针脚，或者回家找一根粗一些的针来，插在这两个针脚上面的小方孔中（看图片中的小红圈），才可以顺利的将14和28号两个针脚拔出来的，千万不要硬拽的哦；）；
10-2、我照相时旁边开了手电
10-3、大家看一下这张（此图来源于nvny），还是人家的清楚；
10-4、这个时候，就要把改装部件接上了，再次借用一下nvny图片，果然够专业
，接好后的样子；
11、将针脚插好后，插回原处，试一下；
11-1、接好后插回百色孔中，注意插针方向；（此图来源于nvny）
11-2、插好了；（此图来源于nvny）
11-3、看一下整体；（此图来源于nvny）
11-4、插回原处，试一下；（亮的都是我的，都是手电惹的祸
）
11-5、没有问题，亮了（比较兴奋，手抖了）；
12、缠好电工胶布，插回黑色的卡子里面；
13、放大一下插好后的样子；
14、将黑色扎带扎好；（此图来源于nvny）
15、再来看一下整体；
16、将四角的螺丝装回来；
17、装好后的样子，点亮，没有问题；
18、最后，附上我所有用上的工具（这个手电筒么，这个是由于，开始在外面弄的，后来工具不全，就回地库了，回家又取的别的工具，当然手机是用不到的了，因为拿了相机，要注意手机上面的针哦，很有用的，左右边的是安装说明书，哈哈。
-------------------------------------华丽的分割-------------------------------------
此贴完！
欢迎探讨，望批评指正！
