老车折腾，让副厂的倒车摄像头在原厂多功能彩屏上显示画面

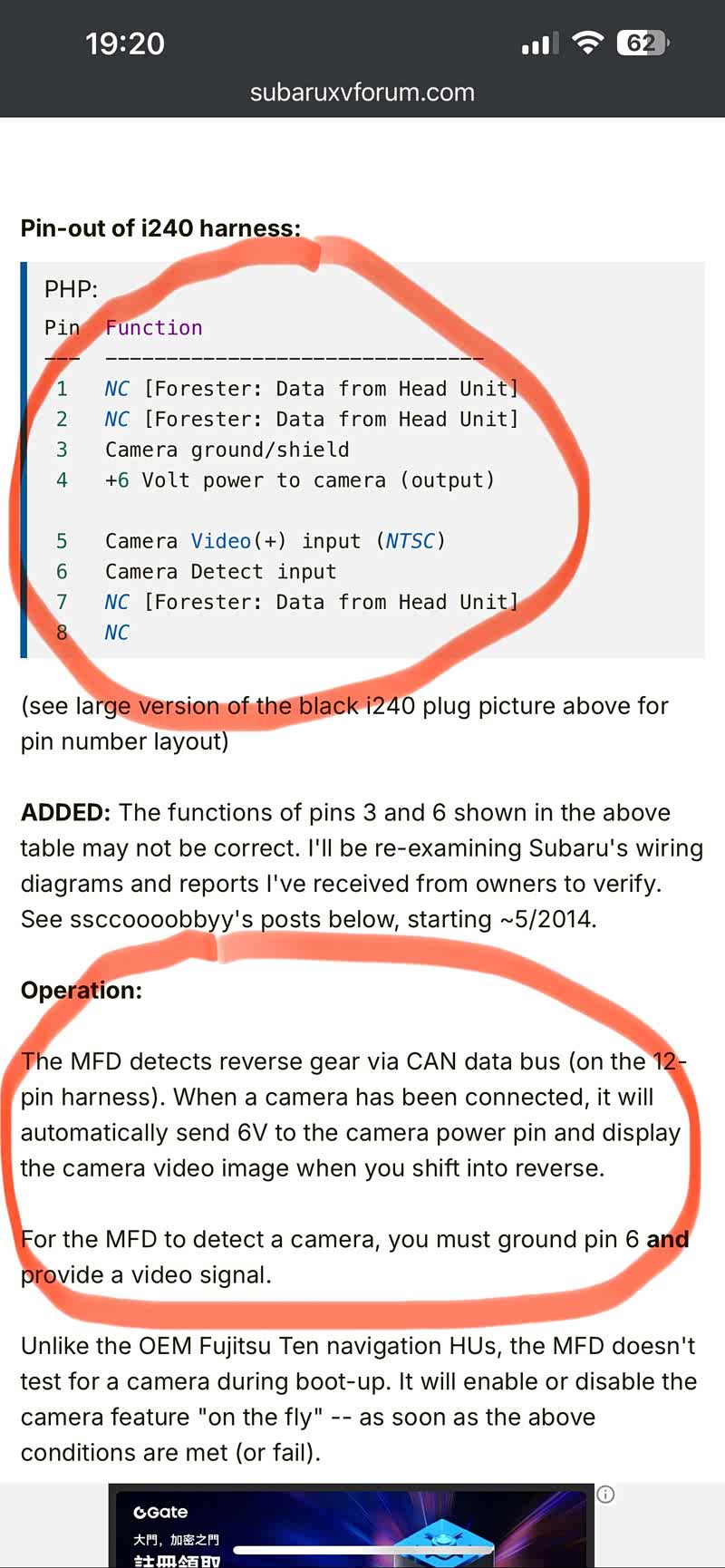

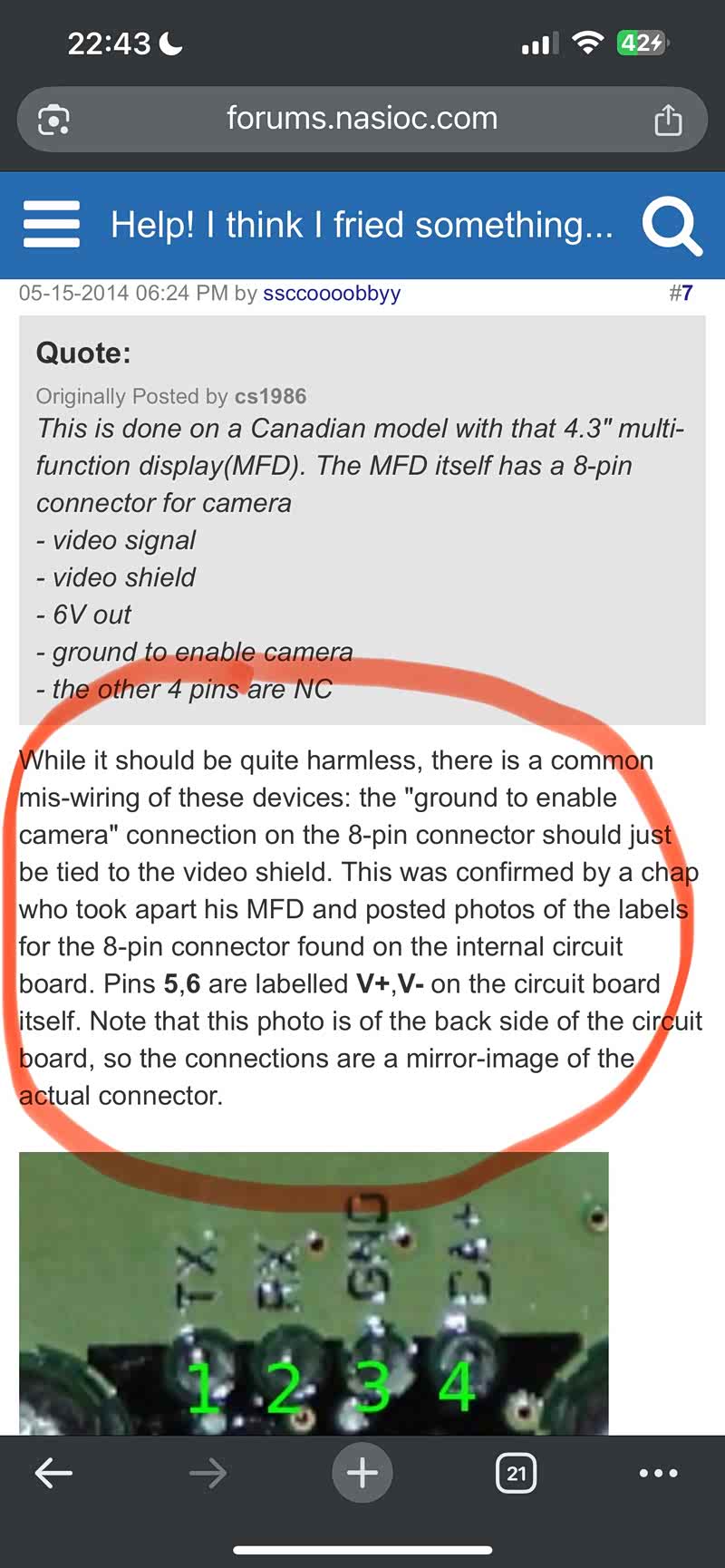

本人的一台2.0老车，当年购车时随车只有倒车雷达，无倒车影像，后来在15年左右找XV论坛的版主老邪改装了多功能彩屏，平时车开的很少，大多时候无用车需求，车辆基本闲置。但本人酷爱折腾，最近突发奇想，想换回原车的CD机头，顺便让倒车影像在小彩屏上显示，搜遍了论坛，也苦于找不到让后改小彩屏显示倒车影像的方法，看了电路图也是一知半解。直到本人在国外论坛找到了相关的讨论后，才终于明白了原理(请参考我附图中的相关英文讨论说明) ，于是手工做了根线，装车成功。在此和大家分享一下心得。

声明：以下内容仅适用于原车无倒车影像或只安装了副厂摄像头的 四代13-15款森林人/斯巴鲁XV车型，其他年款车型能否使用，情况未知，另外出厂自带多功能彩屏和倒车影像的也不在本文讨论之列。

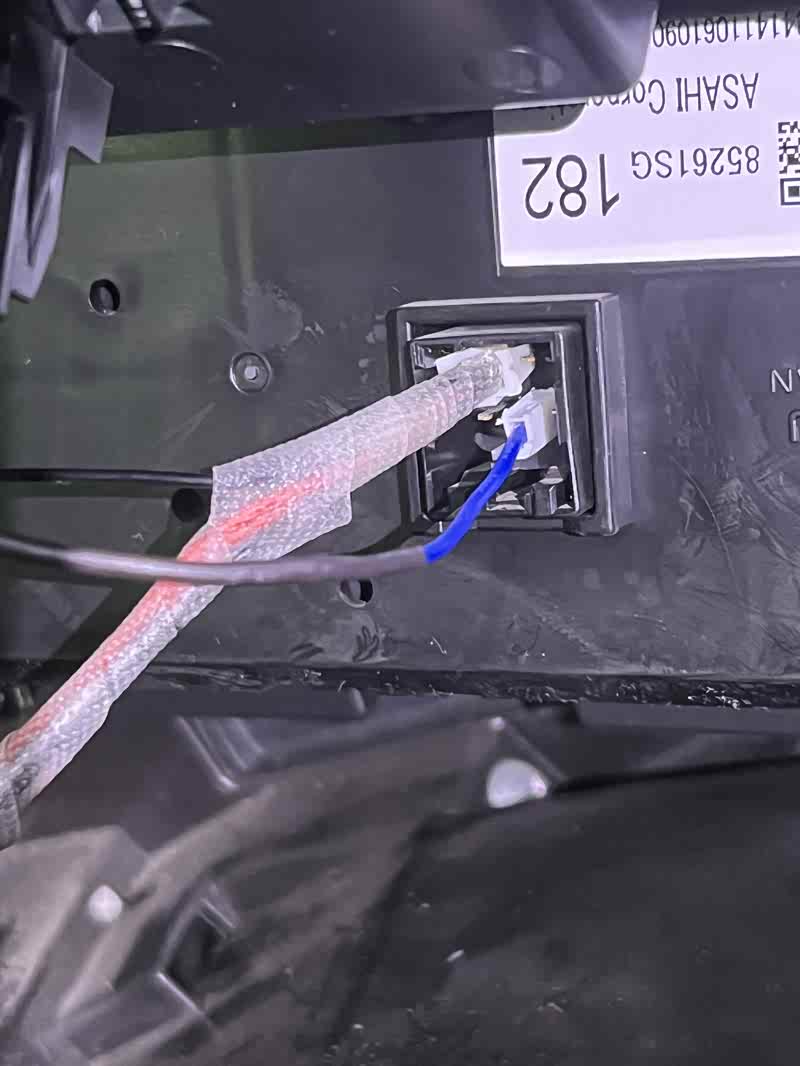

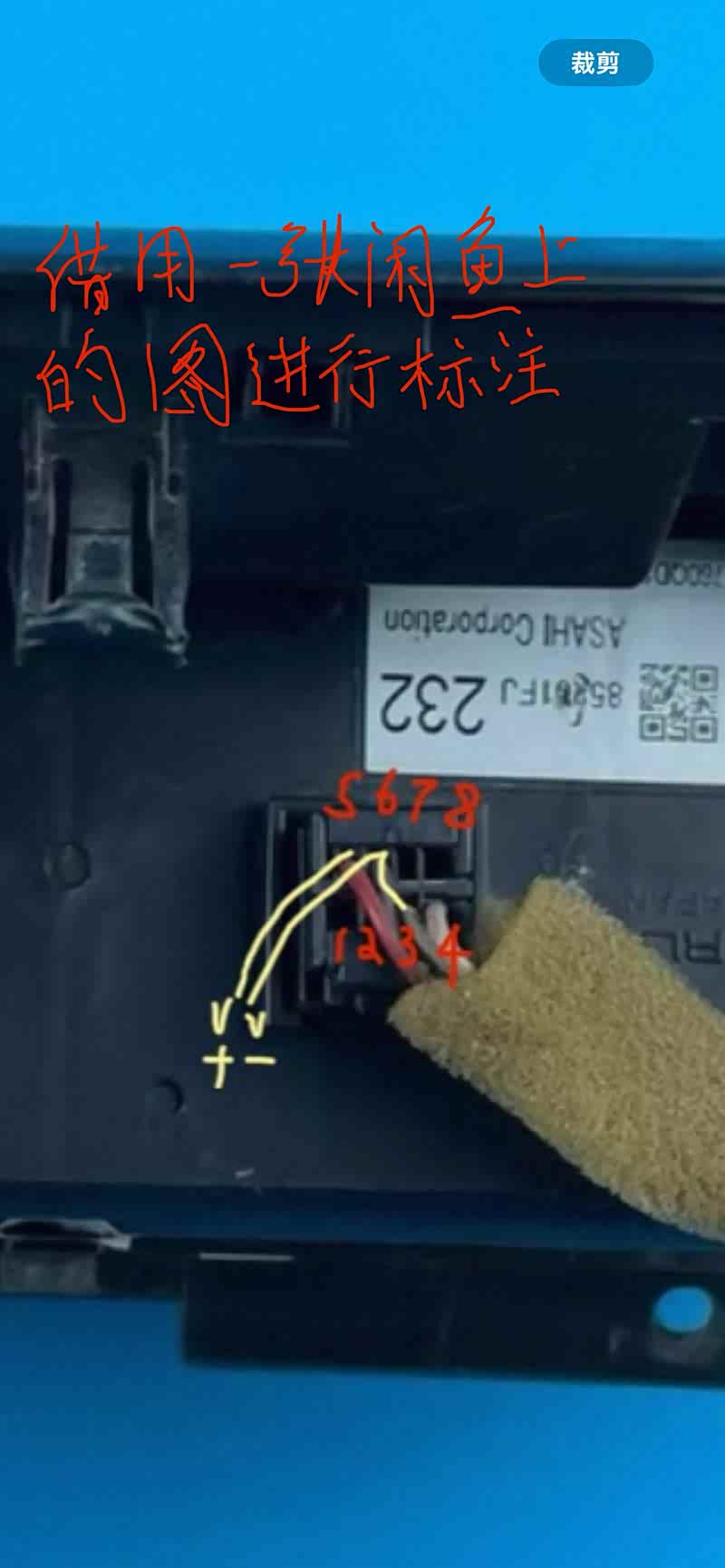

基本原理明白了就好搞了，难在拆车部分。大致操作如下：准备一套RCA摄像头(模拟信号的，AHD高清头可能会不兼容) ，通过从倒车灯或倒车雷达获取摄影头的12V供电，沿着车身左侧走线，将视频信号线引入主驾驶室到中控台，拆开中控台直至彩屏，(过程很繁琐)，可以看到小彩屏背后空闲的8针接口，将视频输出线+，-极分别连接5针和6针，然后将6针和3针短接。通电挂入倒档，如果之前的所有安装连接无误，电脑会自动搜索倒车视频信号，从而显示倒车影像，无需尾灯的12V触发线。希望以上内容可以帮助到有兴趣自己动手操作的朋友。

一台老车，和现在的新车是没法比的，新车都是360全景了，但本人这种中年大叔早就无所谓了，能让老车实现他应有的功能，让人感到非常开心。
