为什么换
五代原车的那个影像凑合也能用，但凡事就怕对比，观摩了朋友的高清倒车影像，遂见色起意欲改之。
换什么
五代森林人原车是CVBS制式模拟摄像头，估摸着也就35万像素（MAX_752×582）吧，而我的车机支持AHD模拟高清1080P制式，即200万。
查阅资料发现CVBS和AHD在模拟信号链路上是无损升级的，所以就在某宝上面挑选了AHD摄像头，这里我选择的是Sony IMX225，经济实惠，性价比较高。
查阅资料发现CVBS和AHD在模拟信号链路上是无损升级的，所以就在某宝上面挑选了AHD摄像头，这里我选择的是Sony IMX225，经济实惠，性价比较高。

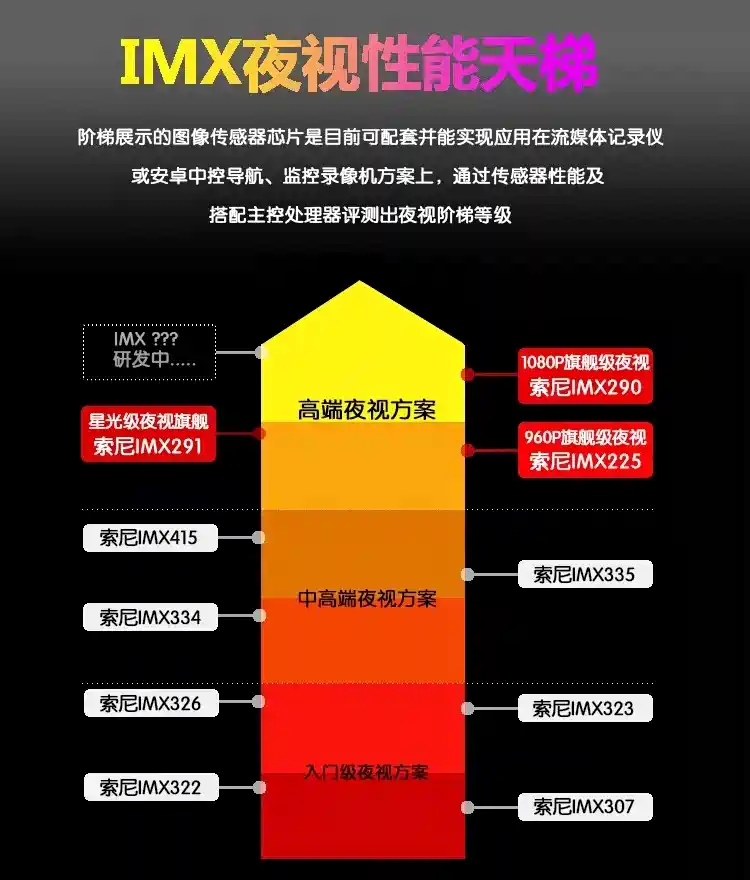

IMX225方案比较成熟，听说是散热较好，长时间工作无压力。IMX290和291价格偏高，发热量也大，好像是后摄没有镜像，需要在车机设置里翻转。
怎么换
前摄无损更换（比较简单）
SonyIMX225摄像头（正像）+森林人前摄支架+4Pin 12V 宝马线（带纹波管）
拧下原支架直接替换，然后穿线，在橡胶堵孔圈处将线束穿入中控内，绑线固定
后摄无损更换（略复杂）
查阅手册发现，中控是直接输出线束给到后车摄像头，说明已有现成线束，只需更换摄像头即可。
此处要注意一下，从中控到尾箱的这条线红色是负极（-），黑色是正极（+），厂家在尾箱4pin连接器处又做了交叉，从而适配后摄像头红正黑负，此处不要自作聪明。
此处要注意一下，从中控到尾箱的这条线红色是负极（-），黑色是正极（+），厂家在尾箱4pin连接器处又做了交叉，从而适配后摄像头红正黑负，此处不要自作聪明。
尾箱公头母插座，此处厂家已做交叉，黑正（电源）在外侧，红负（地）在内侧，对应后摄插头即可
原厂CVBS后摄，红正（电源）在外侧，黑负（地）在内侧，所以直接对直插就OK。
去掉原车摄像头，保留原车支架，装上Sony IMX225摄像头（镜像），某宝另购新插头，红正黑负+AV按原车线序即可。
1、拆后摄，先拆尾门内饰板
2、拆后摄，再拆外装饰件。替换做好的AHD相机，装车。
装车效果实测
