关于森林人SJ原厂日行灯 线束缺失 手工定制

   近期有幸得到一对sj原厂日行灯，

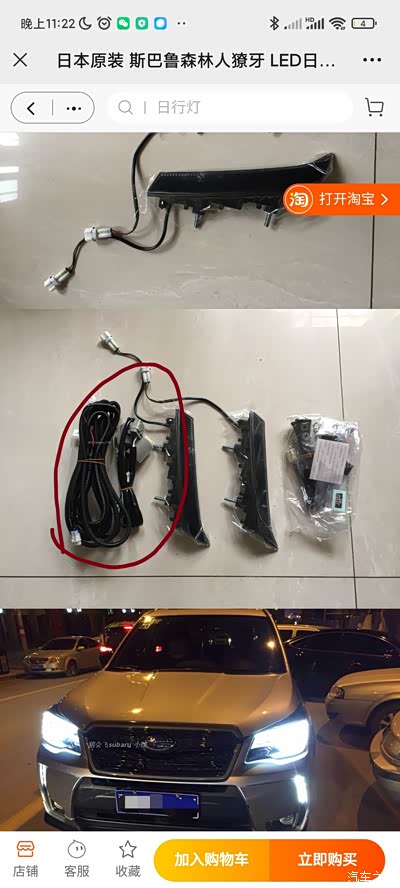

发现缺少两根链接主线 ，查看了论坛前辈的贴子 应该是原车主买错了型号，
H4517SG000 是配套链接线束的，
H4517SG005  无配套线束，
大家在购买的时候一定要看清楚型号！
  询问车友后 得知 如果想找原厂缺少线束 只能从新购买一套，花费太高
无奈 只能查找原厂日行灯接线定义图。决定自己手工制作。
以下是 自己画的接线图 及所需线材，希望能帮到有需要的车友吧

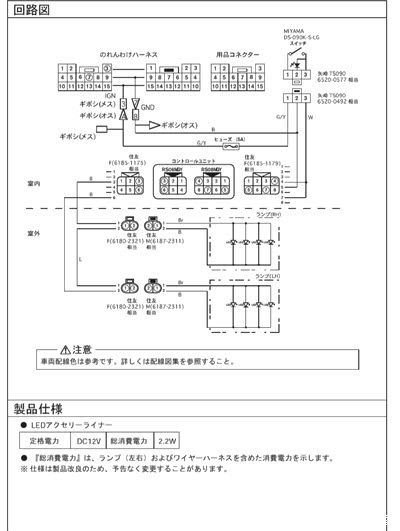

 以下是根据原厂日行灯接线定义图
 需要购买 的材料线材

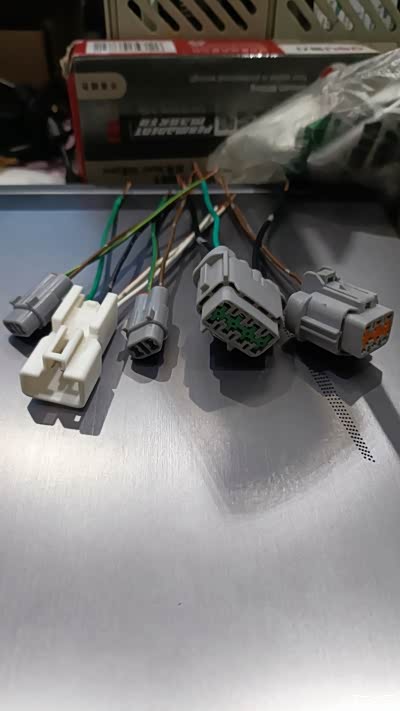

关于插头

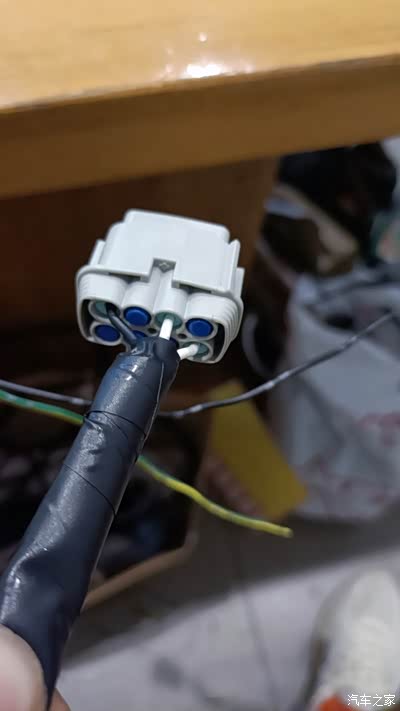

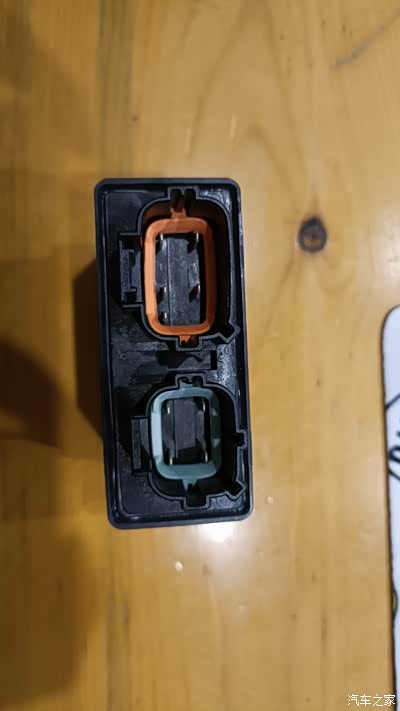

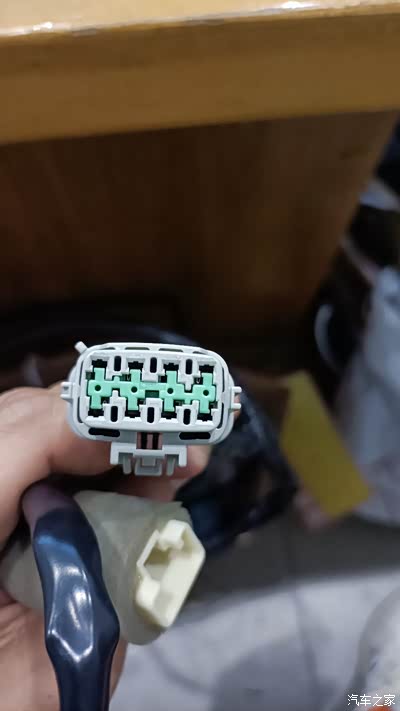

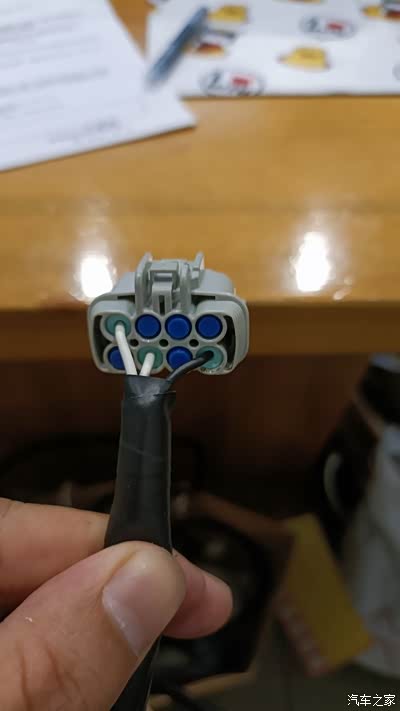

1.控制器 8孔对接插头 1个
             6孔对接插头1个
2.日行灯开关

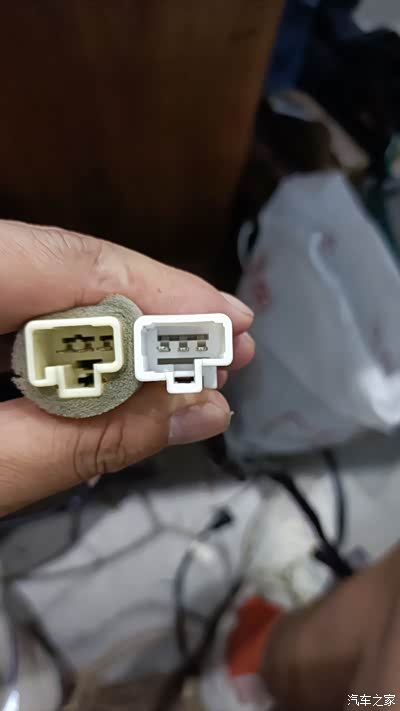

           三孔对接插头1个

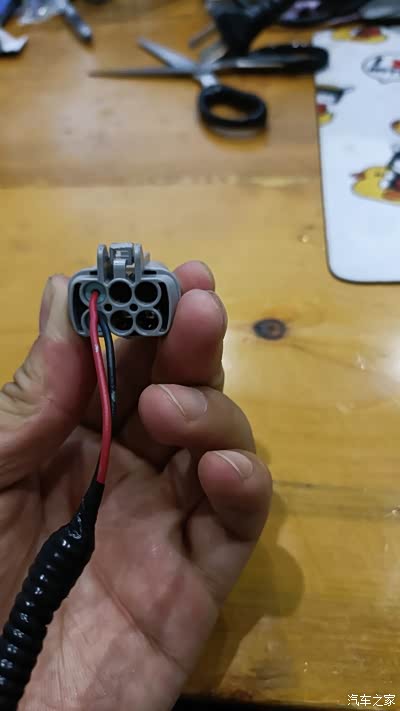

3.日行灯对接双孔插头2个

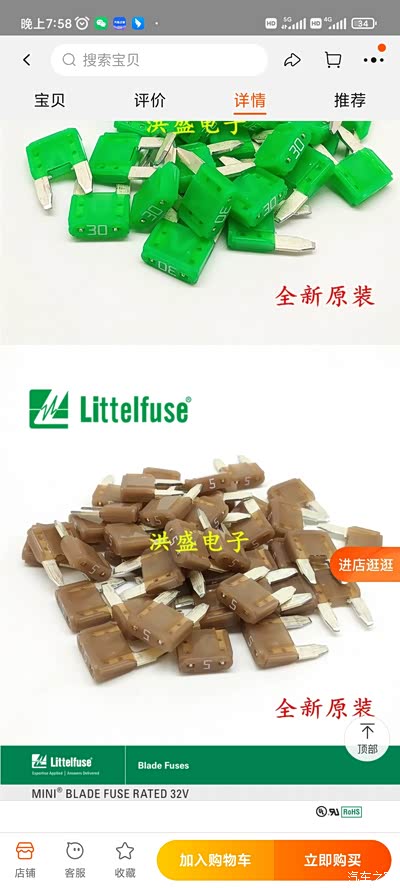

4. 5a 保险丝 一个
关于线材
1. 红色 黑色线材 各3.5米
   蓝色线材 2米
   白色 绿色 1米
2.黑色缩热管 5米
   绝缘黑色胶带一卷
以上是定做链接线需要的所以线材

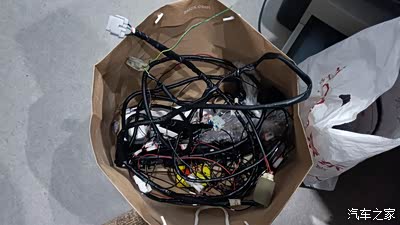

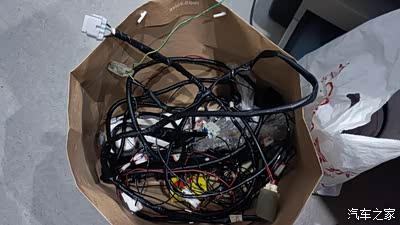

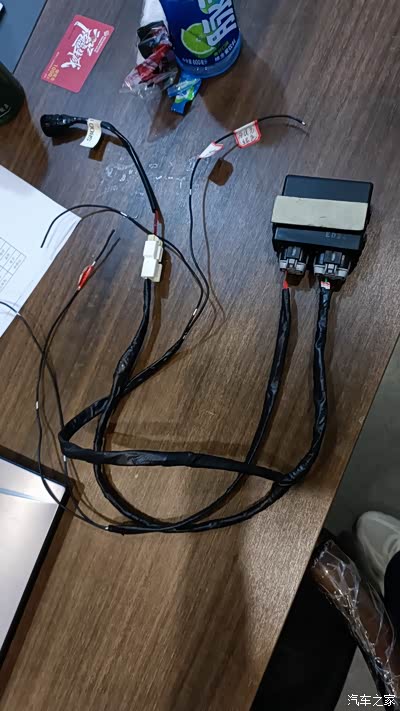

下面是自己根据原厂定义图 画的接线图 和线材照片 请忽略我的绘画功底
