2015款索兰托L上行车记录仪暗线走保险盒接电
一、行车记录仪暗线走法
一、行车记录仪暗线走法

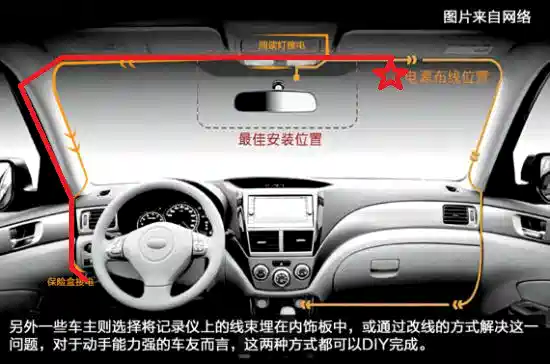

红星是记录仪安装的位置。
红线是记录仪电源线走到保险盒的路线
红线是记录仪电源线走到保险盒的路线
二、材料准备
1. 行车记录仪
1. 行车记录仪
号称是联咏96655芯片的行车记录仪
实际使用中，发热量不大，但与之前买的联咏96650芯片的行车记录仪效果差不多。
实际使用中，发热量不大，但与之前买的联咏96650芯片的行车记录仪效果差不多。
2. 取电器与保险丝
淘宝上买的
淘宝上买的
最长的是取电器（末端是母头）；
2个红色的是micro2型号的保险丝（与2013款索兰托用的不同）；
还有1个公头、1个地叉、1个塑料管，用于改造行车记录仪电源线。
2个红色的是micro2型号的保险丝（与2013款索兰托用的不同）；
还有1个公头、1个地叉、1个塑料管，用于改造行车记录仪电源线。
3.捆扎带
用于后期整理电线。
三、改造行车记录仪电源线
改造行车记录仪电源线，目的就是把行车记录仪电源线上点烟器插头改造成降压模块，最后把行车记录仪电源线改造为降压线。
如果直接购置降压线，行车记录仪电源线就不要了。
但网友说，网购降压线不如行车记录仪电源线质量好。所以选择改造。（还省钱，一条降压线的钱：）
1.拆除点烟器插头中的保险管、弹片等
2.将2根不同颜色的电线分别焊接点烟器内的正负极上
改造行车记录仪电源线，目的就是把行车记录仪电源线上点烟器插头改造成降压模块，最后把行车记录仪电源线改造为降压线。
如果直接购置降压线，行车记录仪电源线就不要了。
但网友说，网购降压线不如行车记录仪电源线质量好。所以选择改造。（还省钱，一条降压线的钱：）
1.拆除点烟器插头中的保险管、弹片等
2.将2根不同颜色的电线分别焊接点烟器内的正负极上
3.打开点烟器插头的方法：拧开点烟器插头顶部的小盖子。如下面2张图片所示
拧开点烟器插头顶部的小盖子
拿下金属环，掰开点烟器插头，就能看到正负极。
4. 在正极红线末端安装公头（套塑料管）；负极黑线末端安装地叉
四、保险盒接电
1. 安装好行车记录仪
按“一、行车记录仪暗线走法”走线
1. 安装好行车记录仪
按“一、行车记录仪暗线走法”走线
驾驶位A柱太紧，电源线也比之前行车记录仪粗，塞不进去。有点遗憾。
2. 接电保险盒
将保险丝插上取电器。
点烟器插头正极红线末端的公头，插入取电器末端的母头。
选择保险盒插口。
蓝色圈中2个空位都是ACC电，且右边针脚是正极
蓝色圈中2个空位都是ACC电，且右边针脚是正极
我选择插入蓝色圈中上面那个空位。（注意插入空位前先接地叉）
将线整理好，用捆扎带将线和点烟器插头束牢。
