加装索菱大屏导航教程
- 皮皮的过去
- 0浏览 · 2018-01-16 14:54
各位车友们，大家好！今天来跟大家分享一个升级广汽三菱原厂索菱大屏导航机的教程! 其实现在很多新款的劲炫已经都标配有这款大屏导航，但是有些配置低的就没有这个导航，还有一些以前老款的劲炫是小屏幕的，或者是有些导航超出保修期的都可以自己网上买了安装，其实安装这个导航是很简单的，买回来导航机里面都有安装说明书，而且是无损安装的，喜欢自己动手的可以自己试一下，今天我发安装的一些教程跟大家分享一下，希望以后对大家有所帮助！

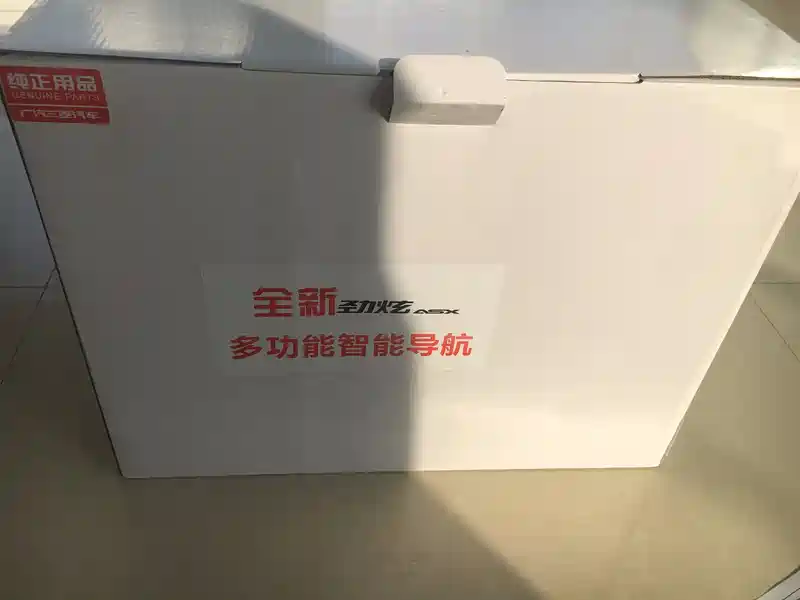

今天安装的就是这款机型了，大家购买的时候看好它的包装，我买这款就是劲炫的原厂导航机，广汽三菱汽车纯正用品-多功能智能导航。
打开包装，里面就有那么多零部件，记住快递到后，先看好屏幕是否完好，在签收！
这个就是安装说明书了，我家在安装时不懂的，可以按照它的说明步骤来安装，上面写的还是很详细的。
摄像头安装步骤，它上面也写的很清楚，不过，有些线路走法我们可以不按它的走，按它步骤走的话，要拆很多东西，浪费时间。
这个是导航机安装步骤，我们也是只能参考一部分，还是按自己安装的方法来安装，这样比较简单快捷！
这个就是主机了，上面写着适用车型：三菱劲炫，索菱导航
这个就是显示器了，跟面板一起的
大屏幕就是爽，看着都舒服，不过听音乐还是听CD的好听！
这些是里面的线束跟摄像头等！
我们先安装后摄像头，后摄像头要从车后面拉线到前面，我们要把尾门饰板都拆了，第一步先拆中间这一块！直接用手拉出来就可以了，都是塑料扣的
第二步拆这块，两边各一块，也是直接扣出来。
就是这三块东西了，拆完这三块后，拆尾门饰板了
这里有各扣子，先取出扣子，两边各有一个，取出来后也是用力往下扣。
就是这块了，尾门装饰板
安装这个大屏导航用这几把工具就可以了![]()
![]()
![]()
然后用一字批取出这个扣子，这个位置就是预留来安装倒车后摄像头的。
这个袋子里面就是倒车摄像头根线束了
先把这个安装好，在布置线束。
安装好摄像头了，很简单，直接按进去装扣子就可以了
线束从这里引拉到前面，大家注意穿线的时候尽量不要用力拉顶棚，顶棚用力拉的话会皱的。
就是这样引后摄像头线束到前面！
拔掉这个倒车灯插头
这个就是无损安装了，配好插头，不用剥线，插进去就可以用了，自己拿东西把线束固定好！
建议后摄像头线束从右变车顶棚这里走，把线束慢慢顺着压过去就可以了，很快捷的
把右边A柱饰板拆了，后摄像头线束从这里引到导航机
还要安装这个GPS，建议也是安装在A柱，收信号强点！
把它沾在A柱的这个位置，然后把饰板安装回去即可。
现在开始安装主机了，要先安装主机固定支架，L是左边 R是右边，大家不懂可以看一下安装说明书！
大家看一下，主机后面就要插那么对根线插头
上螺丝固定好主机
这个空调风口用旧的，新的导航机面板没有带这个的哦
这个风口直接对口按进去就可以了![]()
接线连接屏幕，接到线后，直接对口按下面板就可以了，不用上钉子！
打开电门，试机了![]()
是一下收音机是否收到台，收不到的话，说明后面天线没安装好
试一下多功能方向盘按键是否可以使用
凯立德导航
款机子原来导航在索菱公司哪里，我们要是一下信号正常的话，会显示你现在的位置，如果不显示你现在的位置说明雷达收不信号！
试一下蓝牙是否可以使用
大屏导航功能就是多，什么都有![]()
b版本信息
试一下倒车影像![]()
经过试完，功能全部正常，大功告成了！
