改造方向盘多功能按键

       买车时4S店送的导航，由于是自动悦享版，方向盘上没有音量调节等按键。每次调导航都要在屏幕上点，非常不方便，而且也影响行车安全；尤其是用蓝牙电话时，屏幕上的音量键会失效，没法调整声音大小（收音机音量正常时，来电话蓝牙声音极小，听不清）。看到论坛上加装的方向盘多功能按键后，在某宝上拍了一个，装上一个，尼玛，六个键有五个错位，虽然再不用在屏幕上点了，但看着特不爽；没办法，强迫症伤不起啊。

       放假了，有时间折腾一下，将按键归位。

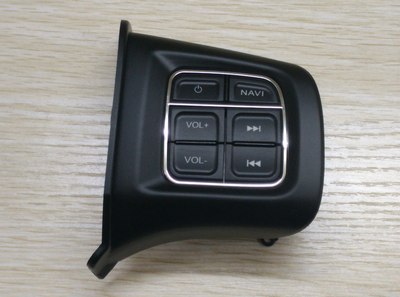

借用一下卖家的图片

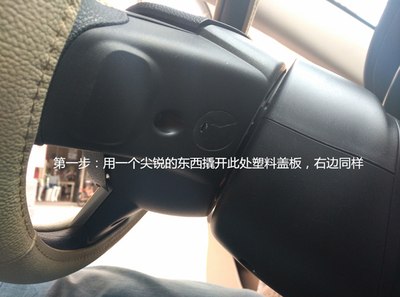

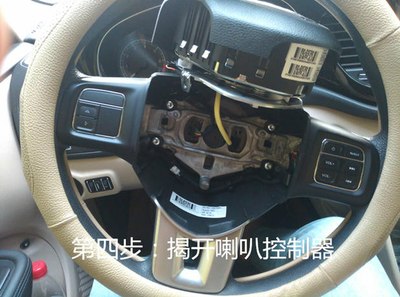

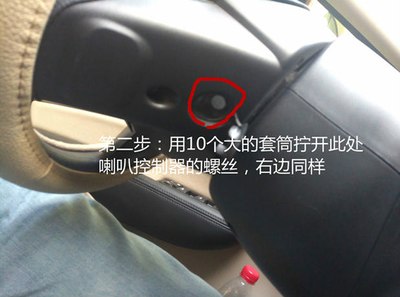

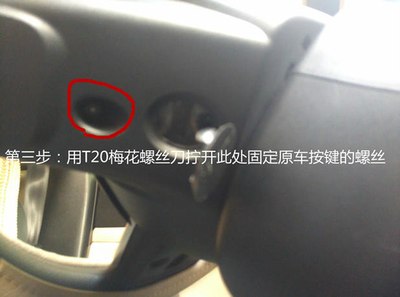

拆方向盘，还是借用一下图片

注意，拆装安全气囊时一定要把电瓶的负极断开，防止安全气囊爆开

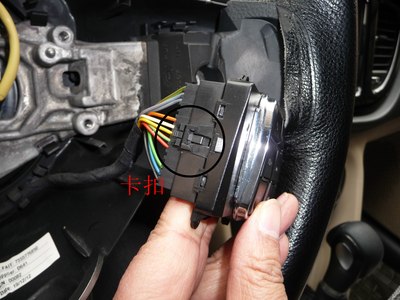

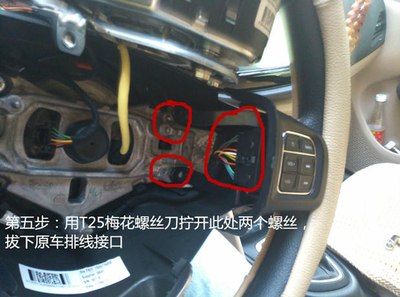

 取下数据线接头，注意图上的卡扣

拆下按键

正面

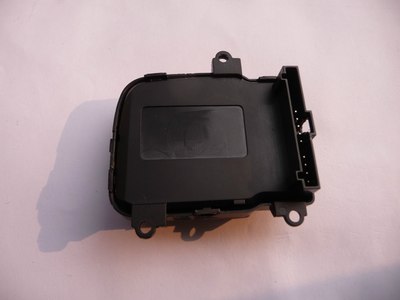

反面

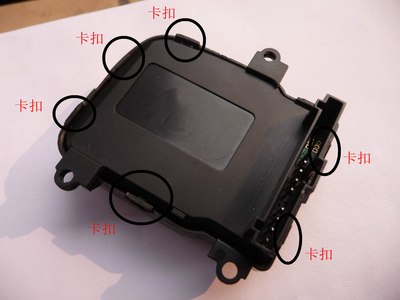

还需要拆，注意有六个卡扣

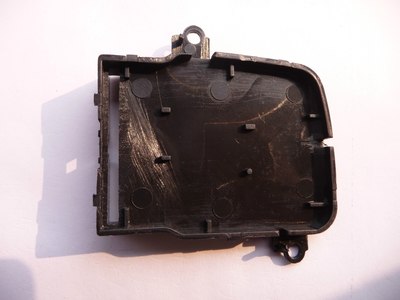

拆开后的底板

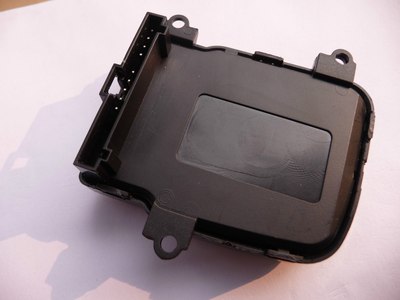

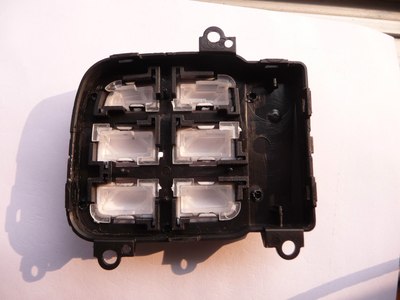

面板反面

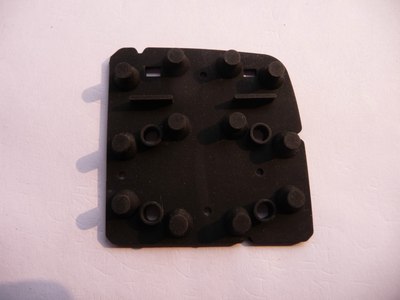

橡皮按键

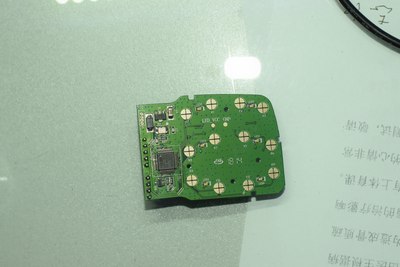

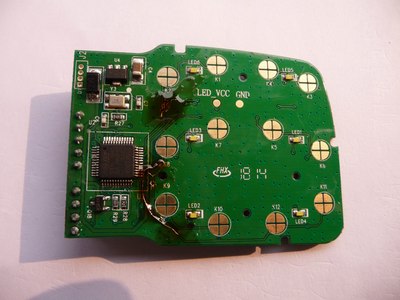

主角来了--电路板，就是要改造它

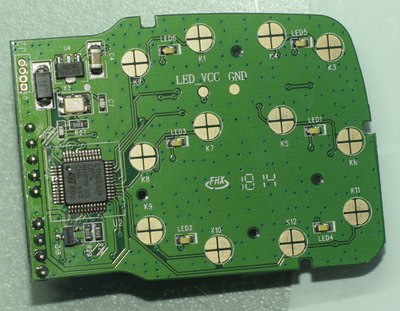

正面

反面

特写

要改造的线路，就是这五根线定义错位

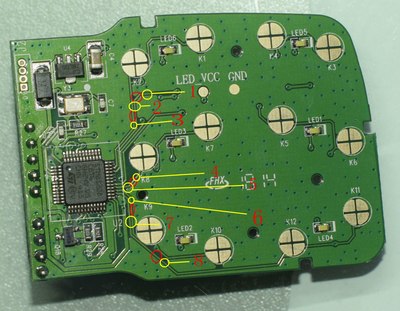

图中标示的地方，红圈用小刀划断电路板，黄圈刮开阻焊漆；

黄圈中1和3连接飞线，2圈中两根线焊接在一起，4和6连接飞线，5和8连接飞线，7圈中两根线焊接在一起

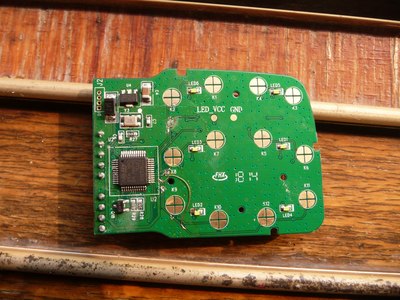

焊接好后的

涂上一层酒精松香液，防止短路，保护焊点

装上电路板，盖上后盖，检查一下卡扣是否卡上

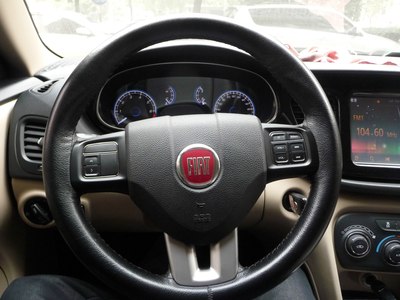

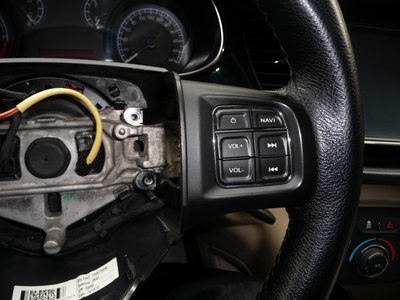

上方向盘测试

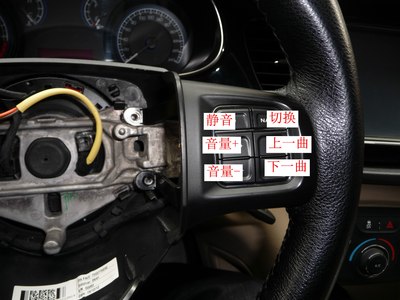

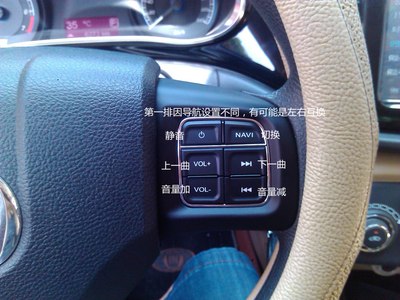

功能与按键上的标示完全一致

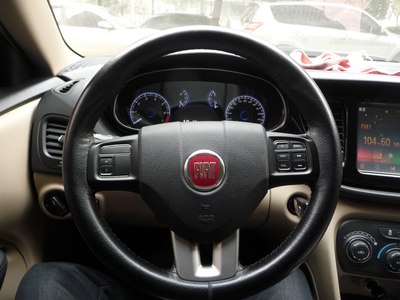

装好安全气囊

自己缝的真皮套，手感没的说
