拆解维修2015款朗动中控黑屏~完美修复DIY
- 洛阳车友3503114
- 0浏览 · 2021-02-09 19:52
朗动中控罢工
2021年2月初，临近新年时，下班路上开着车听着歌，惬意的走着。突然音乐声变成了刺耳的杂音，画面也变成了花屏。以为和之前一样死机了，随关机重启、红绿灯时断电重启均无声音无画面。心想如果挺车长时间断电再不恢复就是和大多数反馈的情况一样挂了。
初步处理方案
第二天开车再看，屏依旧不亮，收音机无声音，倒车有影响。因此首先判定导航主控板CPU虚焊了或彻底坏了（网上多数人反馈是CPU芯片由于高温或虚焊导致）。故计划先拆解热风枪吹看能否解决。
如何拆解中控？搜索视频和图片，说的很明白做的时候不是那么好干啊！尤其是视频，看了那么多，第一步最下面那个卡扣真的不知道怎么拆解。下面细说本次拆解维修过程。
如何拆解中控？搜索视频和图片，说的很明白做的时候不是那么好干啊！尤其是视频，看了那么多，第一步最下面那个卡扣真的不知道怎么拆解。下面细说本次拆解维修过程。
工具
首先是本次的工具。十字螺丝刀、撬棒、三角撬片，尖嘴钳子。当然还需要借用单位热风枪、加热台。
拆除空调出风口

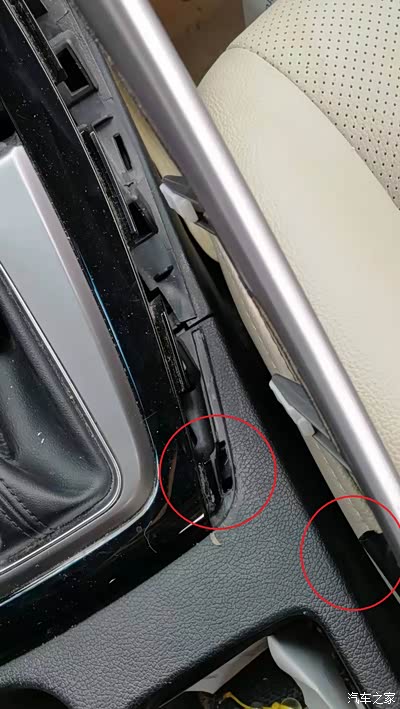

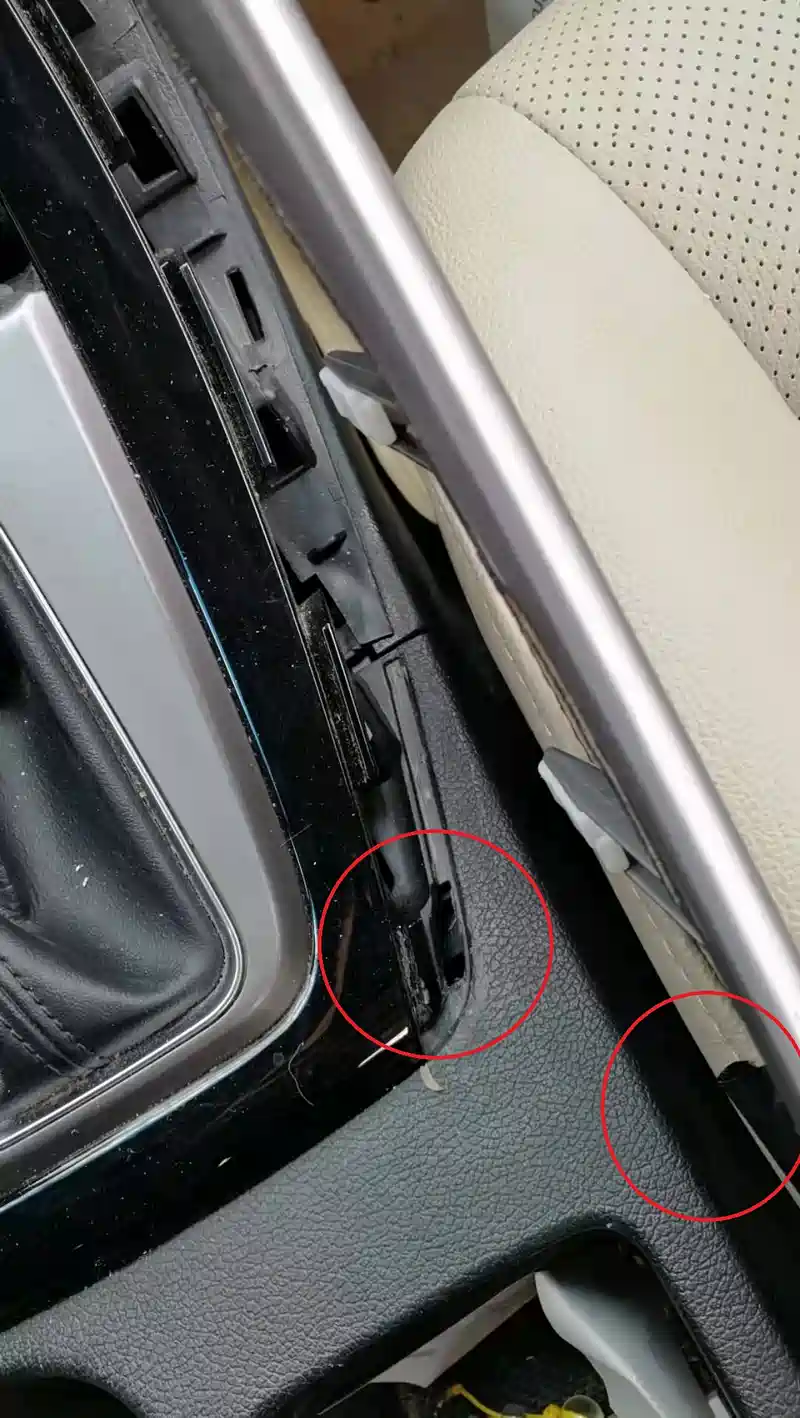

首先拆掉中控出风口，首先拆掉最下端卡扣，方法是用三角撬片在最下端由下向上撬，同时用撬棒或三角撬片在出风口和中控中间向外撬，如图所示红圈处。只要拆掉这个卡扣，就可以很轻松的向上将整个出风口提起。
左右方法相同，胆大心细。
左右方法相同，胆大心细。
第一次不明白卡扣结构，稍微弄花了点

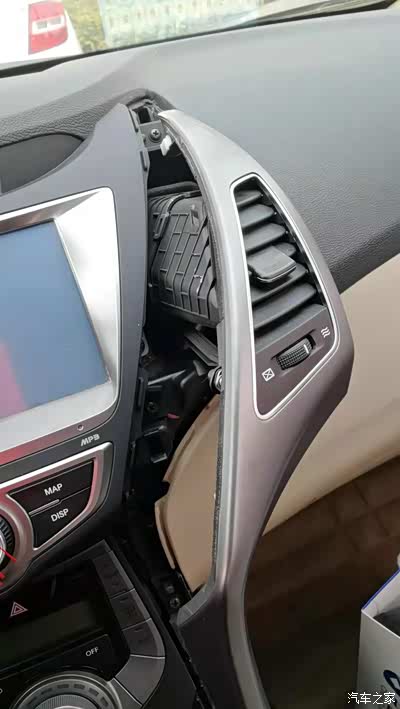

这边就轻松多了
拿掉出风口
拆除时间面板
拆掉空调出风口后拆掉时间显示面板上的4颗螺钉。 此时可以拿掉时钟面板，拿掉时慢慢晃动。

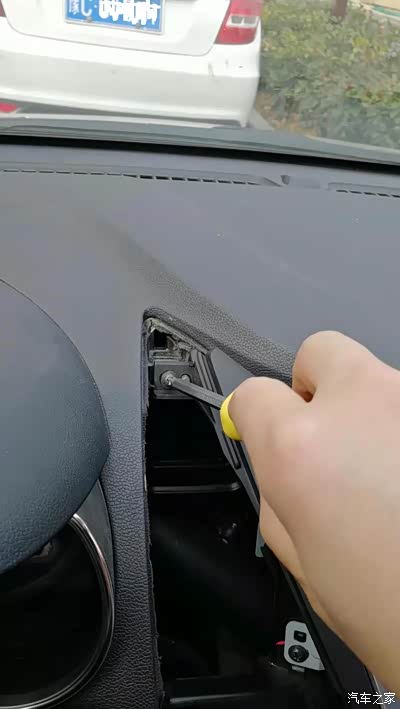

拆掉时钟面板螺钉

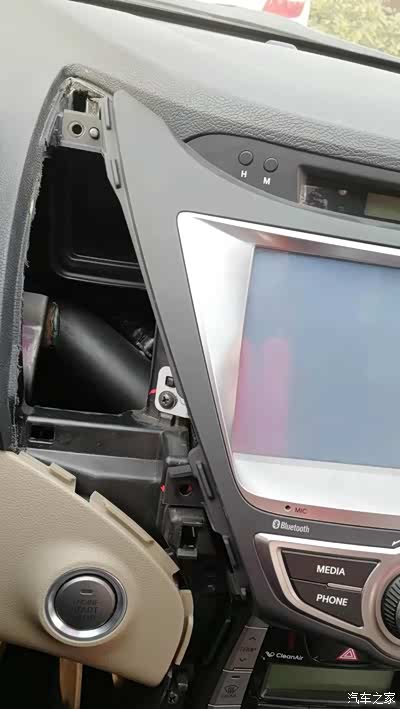

左出风口

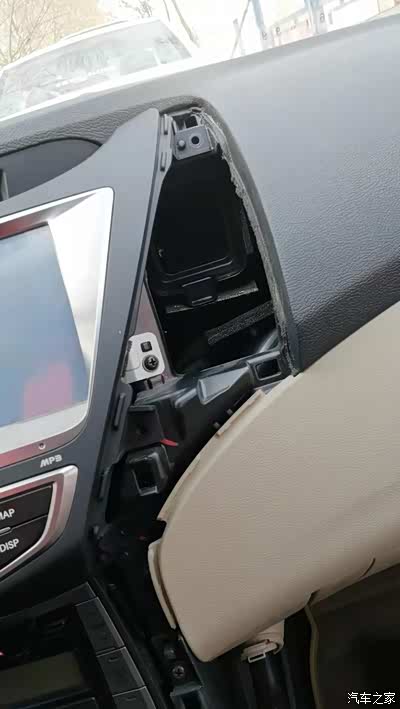

右出风口

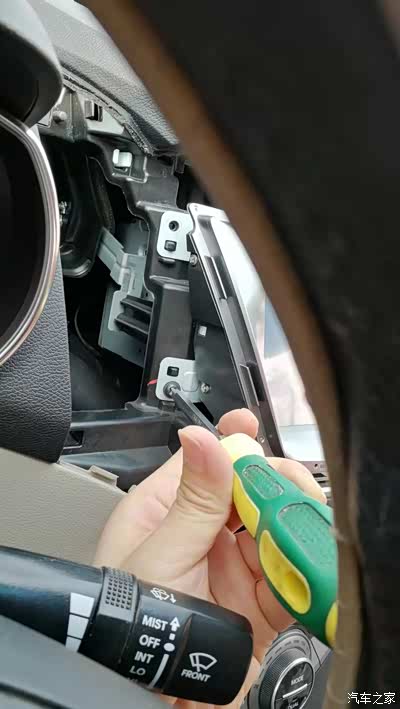

拆除主控螺钉
主控螺钉4颗。卸掉螺钉后拿出主控。
拆掉中控螺钉

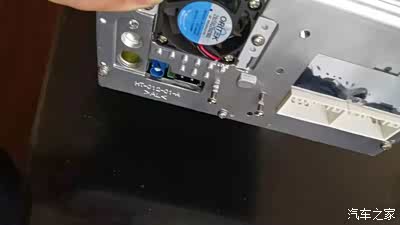

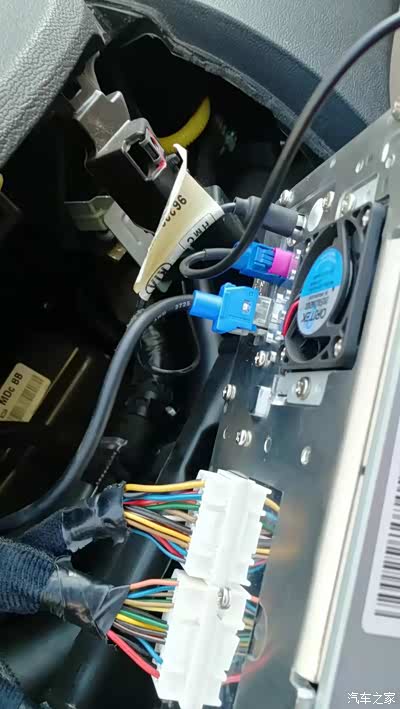

拿出中控，观察后面连接器
后面板5个连接器，均有防差错功能
拆出主控
拆除螺钉后拿出主控，拔掉后面板连接器。将主控带走慢慢拆解修复。
乐于帮忙的儿子

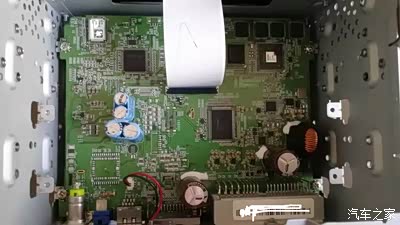

主控板面纱揭开
修复方案
其中重点怀疑对象就是这个右上角第二排靠右这个BGA片子。型号TCC8803。处理方案是在BGA一侧靠近板面处抹焊锡膏，侧着刷涂助焊剂使其均匀布局。然后放到加热台上，热风枪350℃来回吹。大概2分钟左右即可。也可以将BGA吹掉重新置球焊接。处理时切忌不要吹掉芯片旁边的电阻电容。
后续步骤就是装好控制板，去车上测试（不想测量供电引脚单独供电测试）。或许运气好，或许帮忙修复的焊工水平高，一次解决问题正常显示，正常收音。
后续步骤就是装好控制板，去车上测试（不想测量供电引脚单独供电测试）。或许运气好，或许帮忙修复的焊工水平高，一次解决问题正常显示，正常收音。

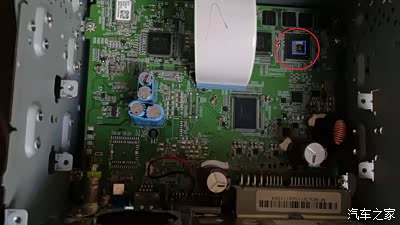

红圈处为出问题芯片，中间凸起正好可以粘接散热片，四周可贴导热胶垫
深度处理，防微杜渐

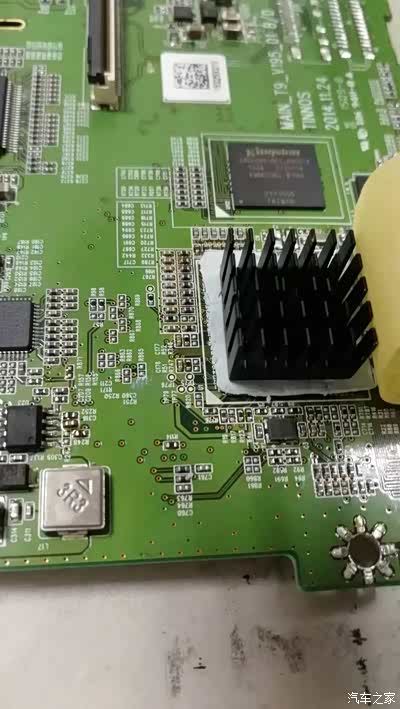

下面的处理就是为了进一步杜绝此类现象的发生。CPU芯片贴导热胶垫，CPU中间突出位置挖孔抹3M胶粘散热片，用纸胶带固定好。
3M胶需要24小时才能完全固化，故本次处理前后用了3天，第一天晚上拆机、第二天处理测试粘散热片、第三天安装。当然是上下班空闲时间处理的，单位有焊装生产线，处理此类问题还是很轻松的。
3M胶需要24小时才能完全固化，故本次处理前后用了3天，第一天晚上拆机、第二天处理测试粘散热片、第三天安装。当然是上下班空闲时间处理的，单位有焊装生产线，处理此类问题还是很轻松的。
装入机箱后注意排线安装。
恢复中控
恢复电缆连接。电缆插头都是防差错，放心处理。安装中控屏，安装螺钉时注意不要螺钉掉落，否则很麻烦。安装时钟面板，安装空调出风口。一切恢复如初。

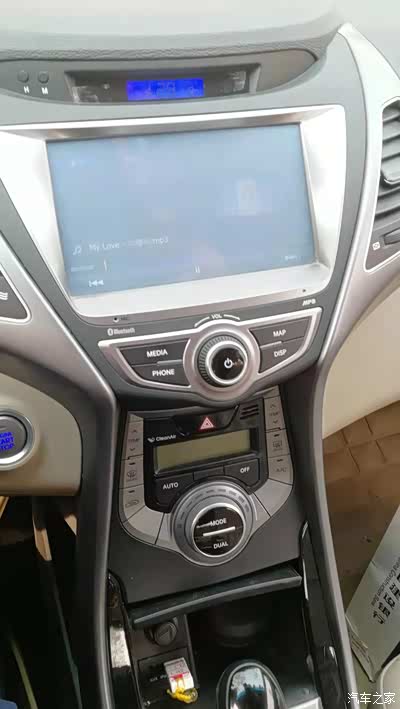

完美修复。
附言
本次发文目的是为了给使用朗动2015款的朋友提供一个参考。毕竟车已5年多了，断断续续出此类问题。后续验证这样处理能坚持多久。也欢迎有同类问题的朋友骚扰。
