改装:16款原车屏幕ECO键实现侧视功能
- Mr_Zhang_Zw
- 0浏览 · 2019-01-07 17:40
背景:16自智，换了16款的屏幕，ECO按键控制侧视开启和关闭，开侧视ECO指示灯亮，关侧视指示灯灭，中间还需要一个切屏器，两个二极管，总费用好像100不到吧，算一下:摄像头 25，切屏器30，二极管 2块多5根，ECO&ESP总成40吧，好了，上图。
感谢:论坛大神@szq820的帖子，基本是从他哪里学来的，感谢@骑驴找马520大哥指导
感谢:论坛大神@szq820的帖子，基本是从他哪里学来的，感谢@骑驴找马520大哥指导

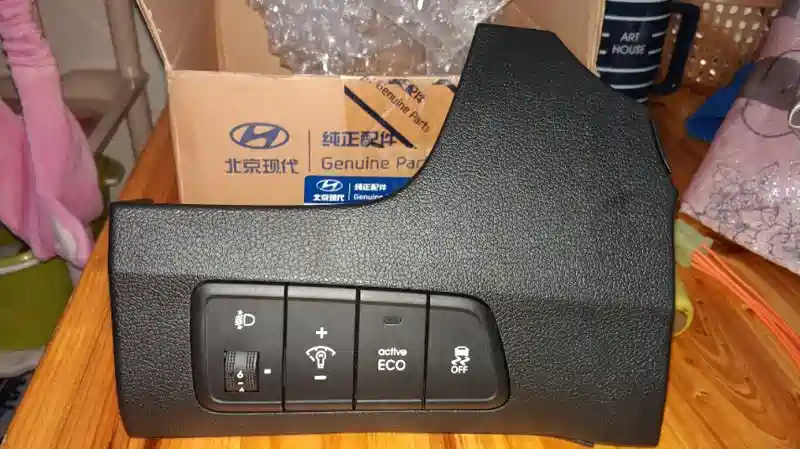

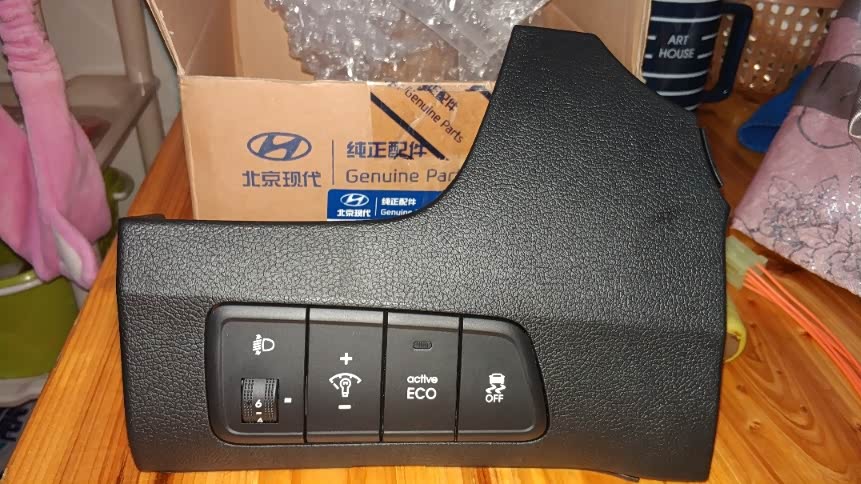

买的总成，原装正品，很便宜
不过ECO指示灯上的白色塑料被我搞没了![]()

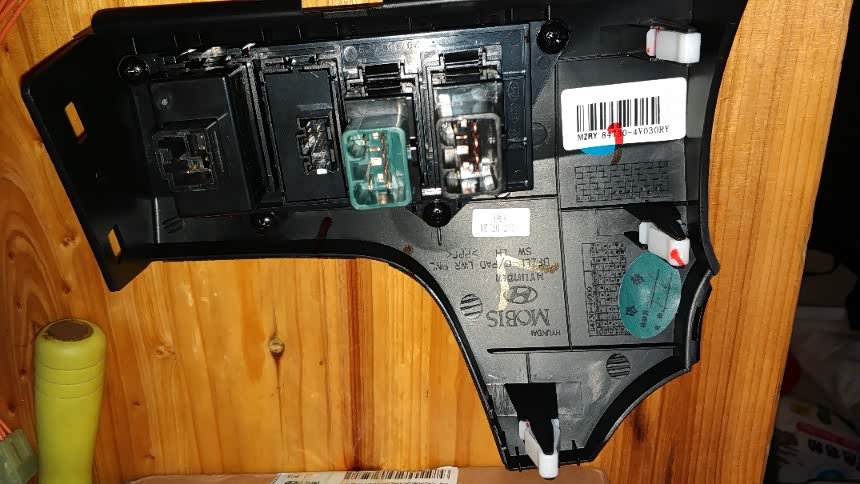

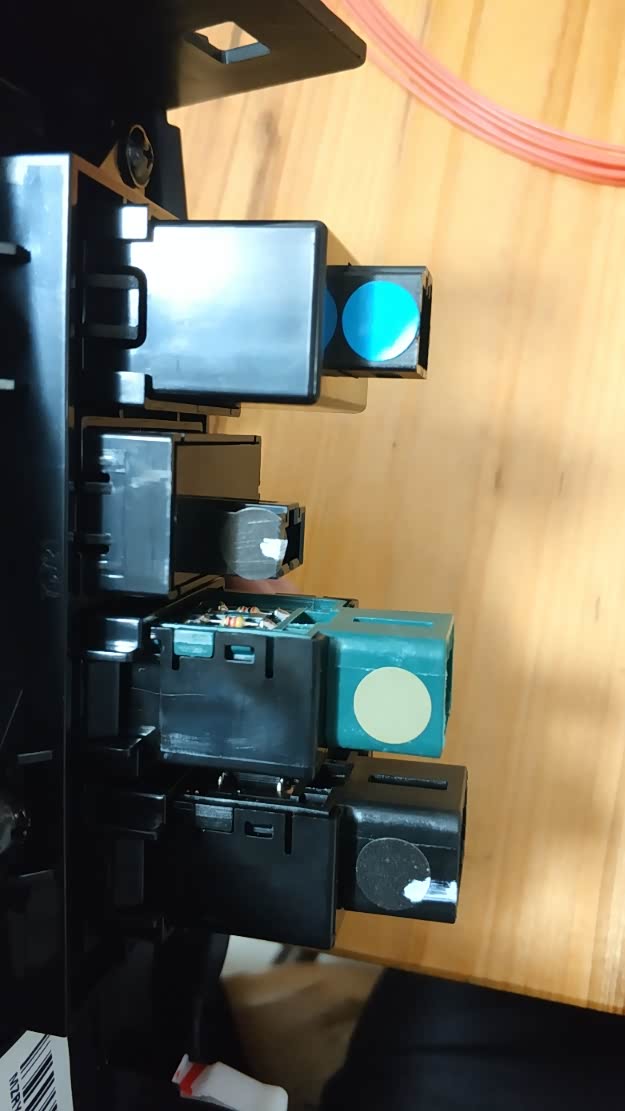

背面
看着很爽，送了一个插头

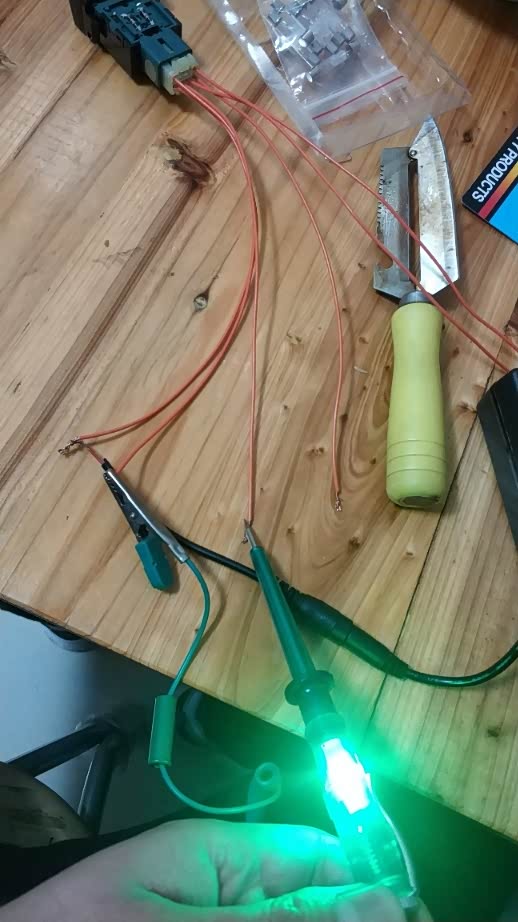

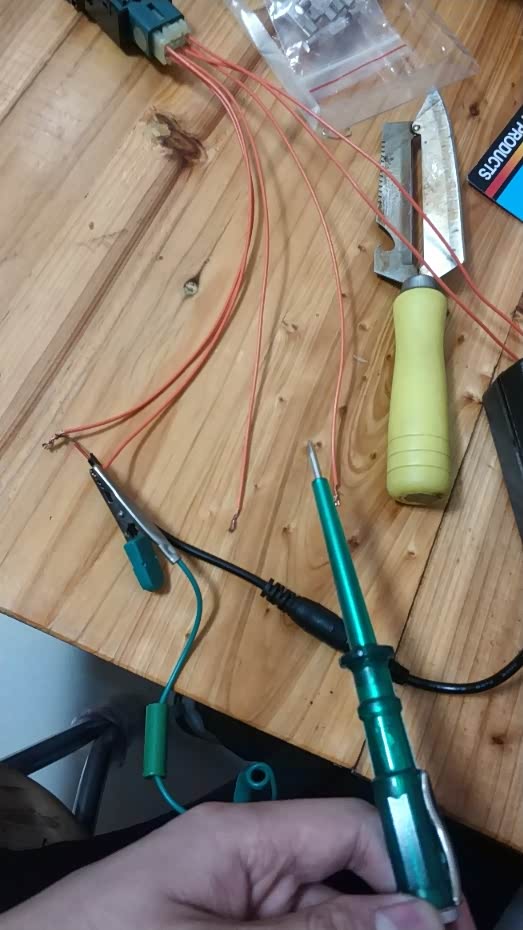

通电测试哪些针脚有联系
小电笔好像12块包邮，还送了好几个灯泡

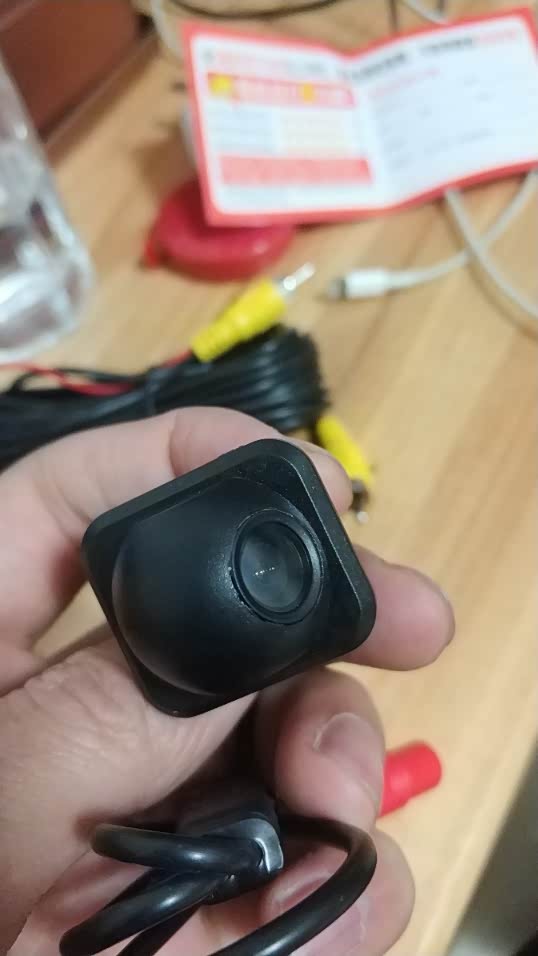

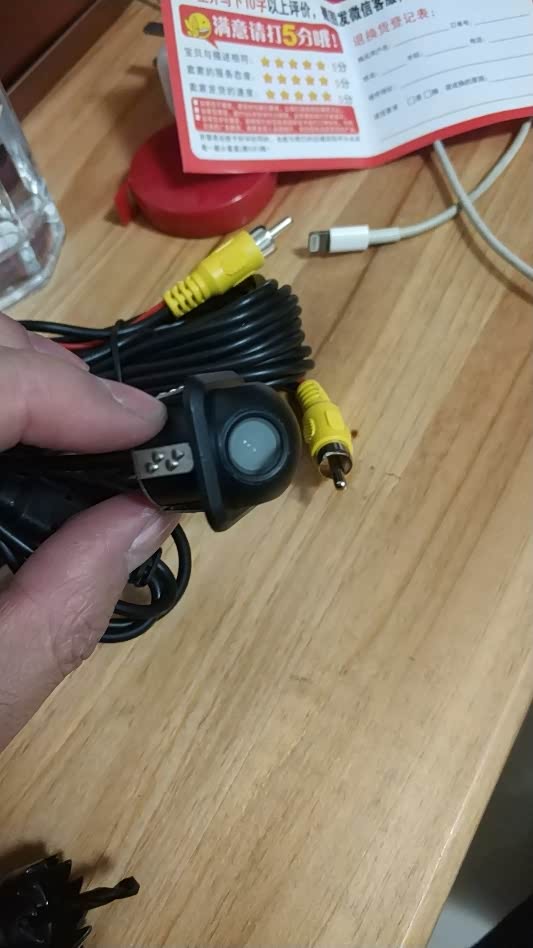

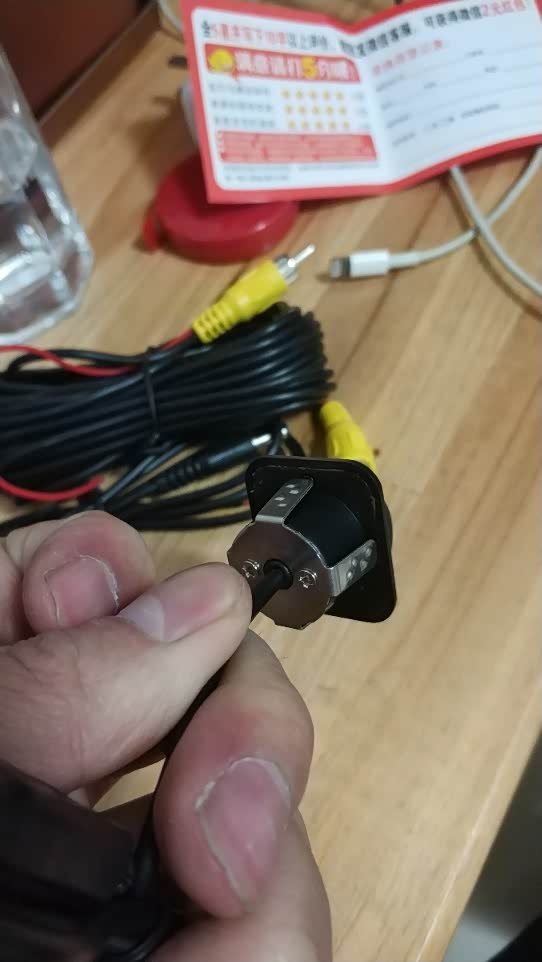

摄像头
背面
细节不到位

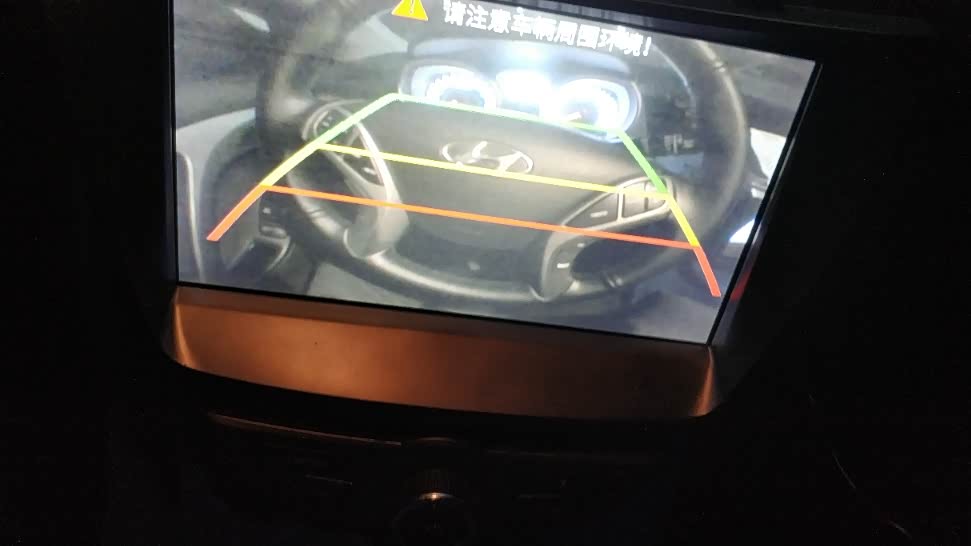

接线试机成功

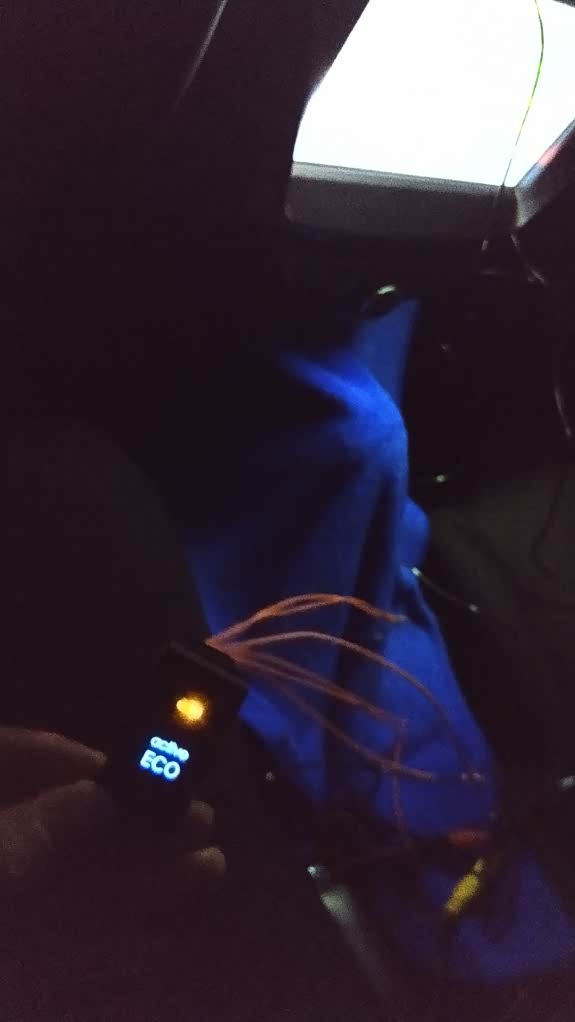

按下去，指示灯亮，侧视工作，背景灯正常亮
交待一下:16款的屏幕，经过车友的试验，AUX接口是无法实现视频输入的，好像是因为没了导航模块的，因此，只能和倒车摄像头共用触发线和视屏接口，效果就是倒车标尺线在侧视开启时无法去掉，当然我不在乎这个，哈哈。

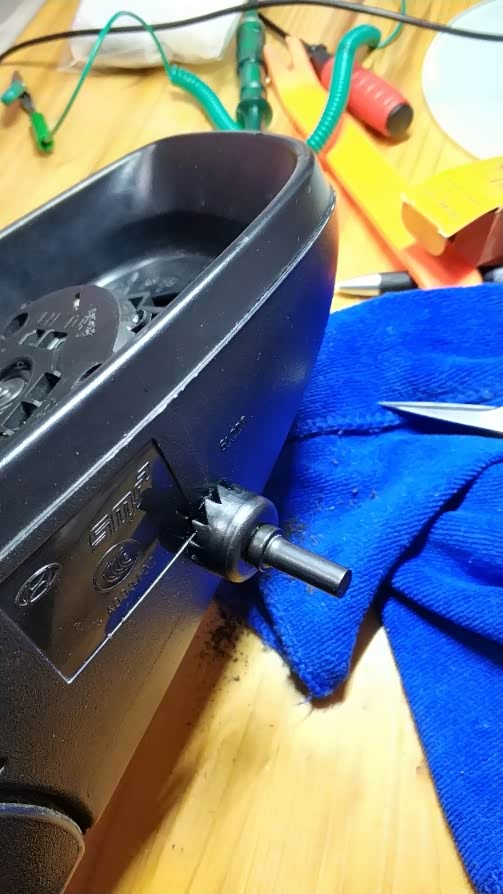

不在老家，没有电机，发扬转木取火的精神，改感谢有电烙铁这东西

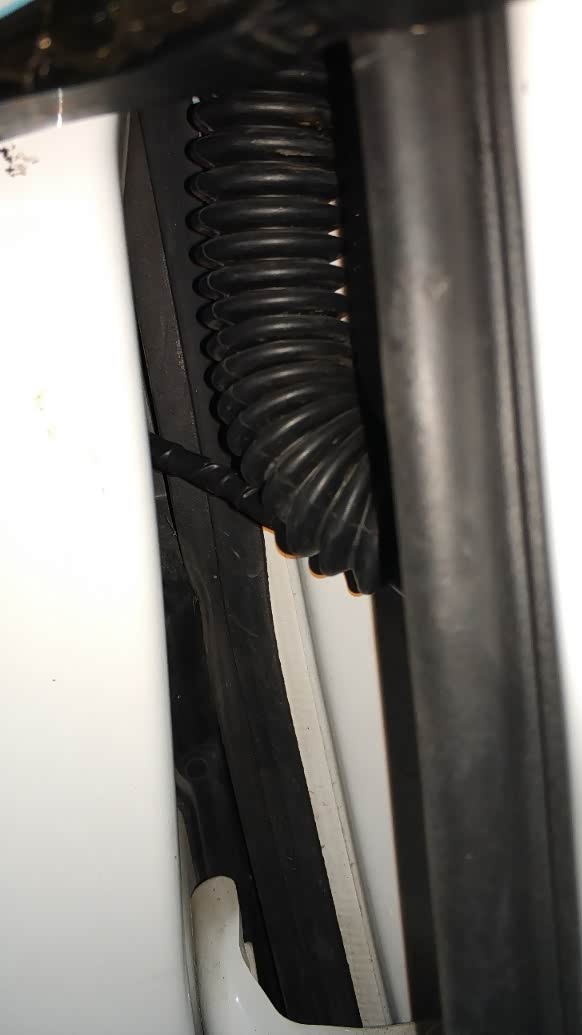

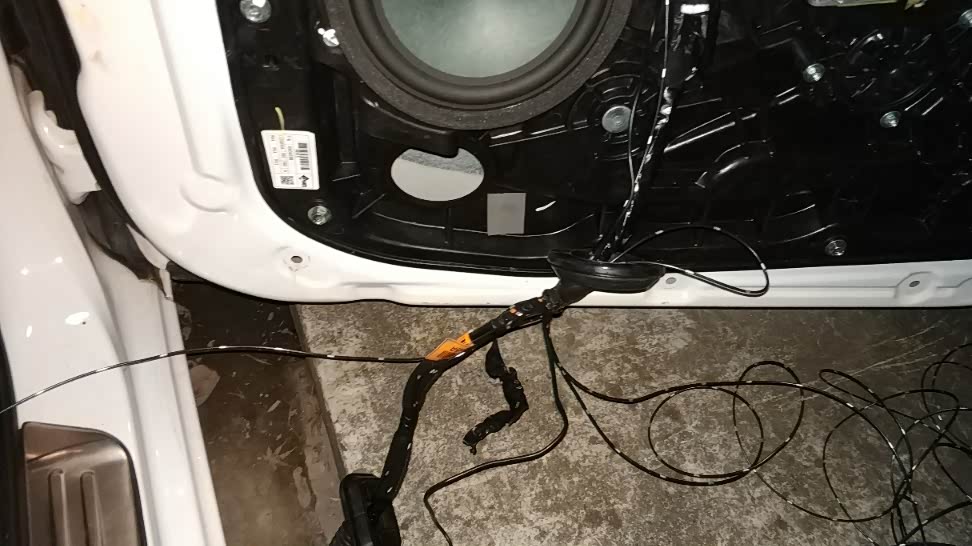

穿过来了

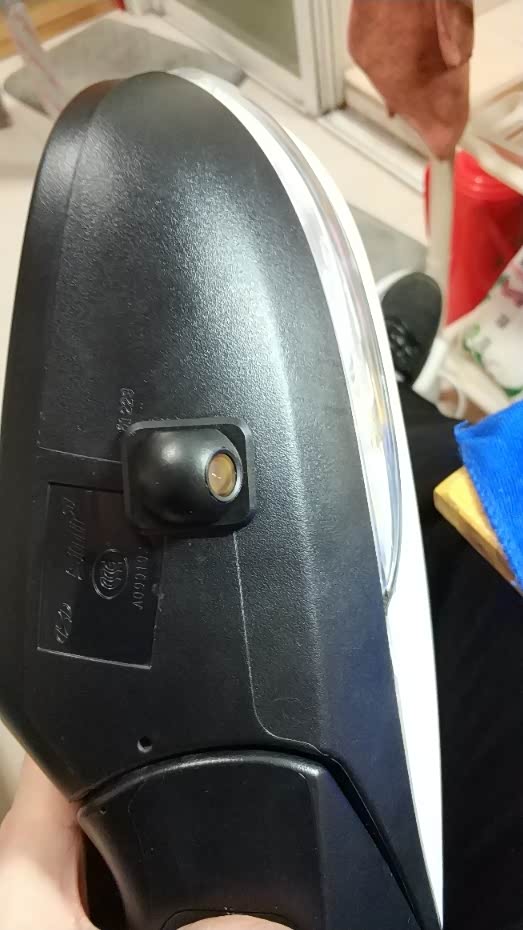

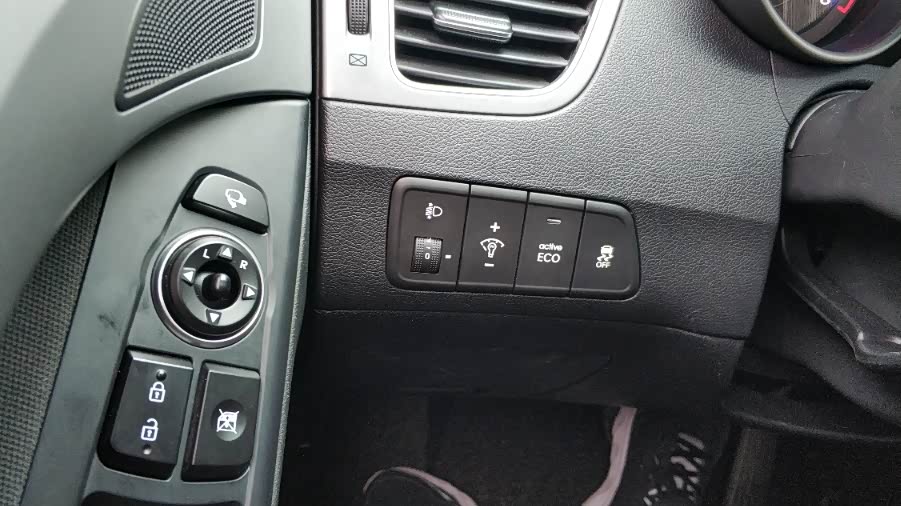

完成

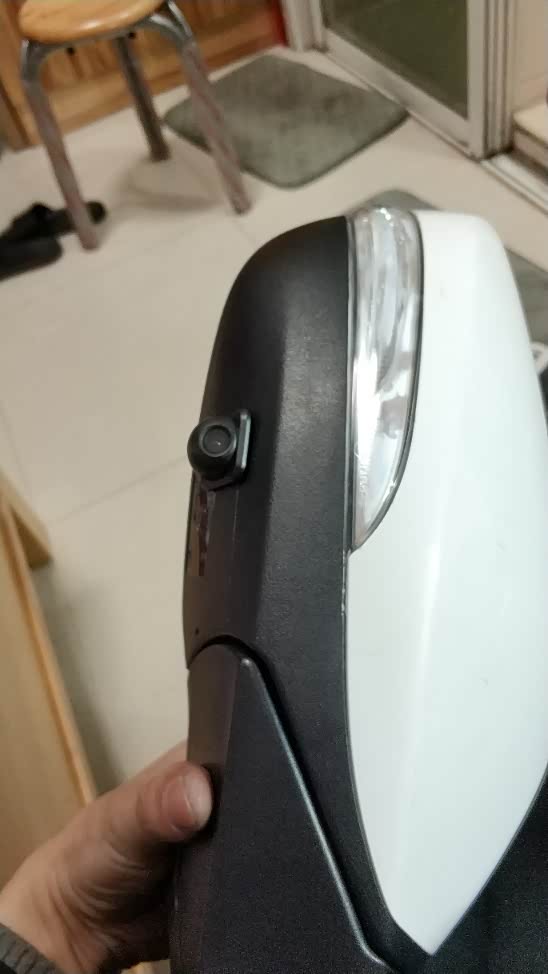

远观还不错哦

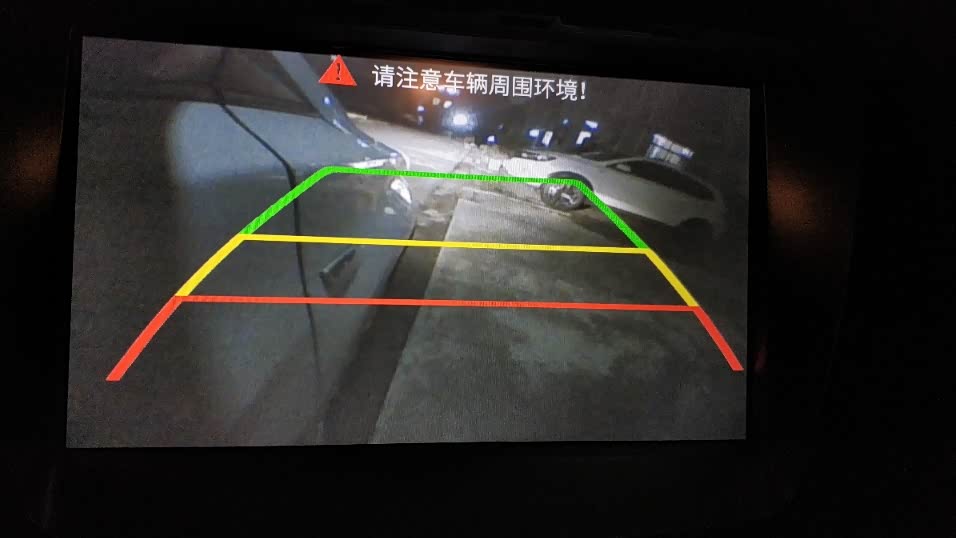

晚上调试位置

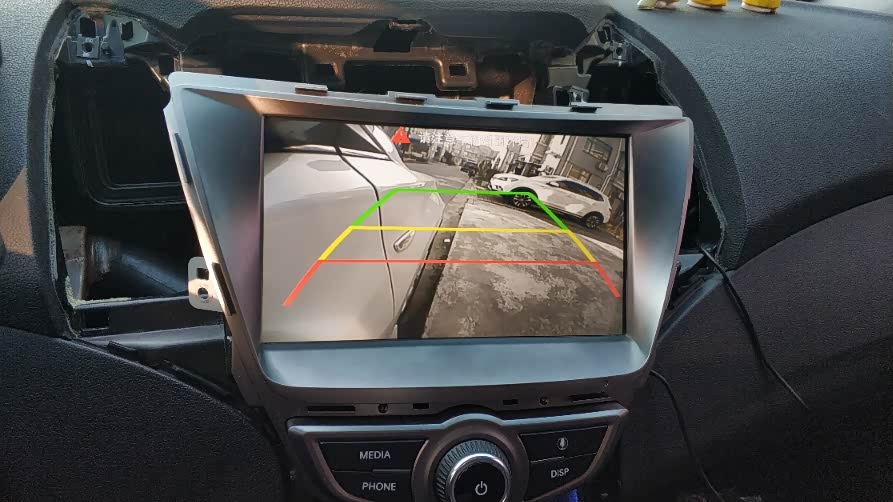

白天的效果，达到预期，清晰度可以

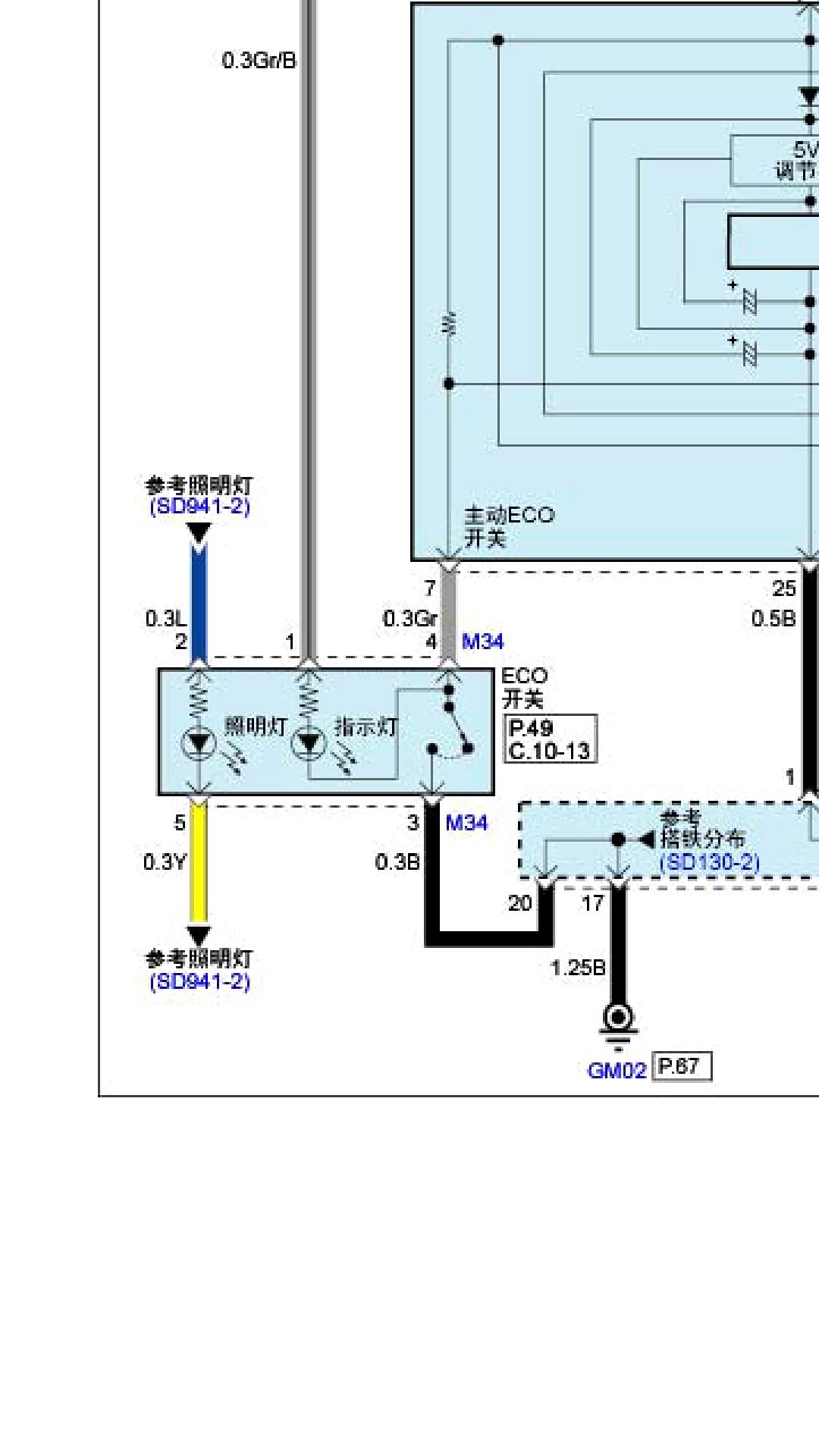

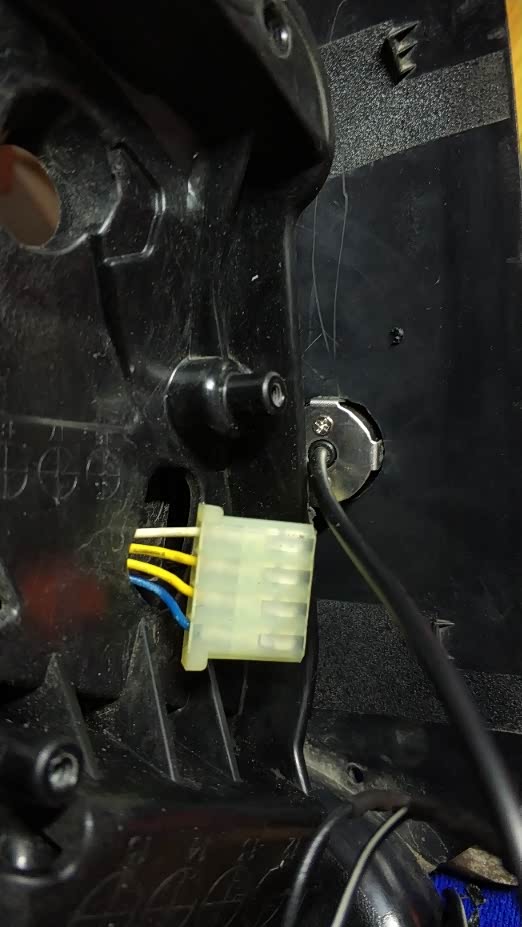

交代一下:ECO按键接线
2号和5号线不用动，直接接到大灯水平调节的背景灯，3号接常电（我接的电动座椅供电），4号接触发线和摄像头电源，1号搭铁实现指示灯亮，论坛大神说要调换一下指示灯位置，但我没换也亮了。

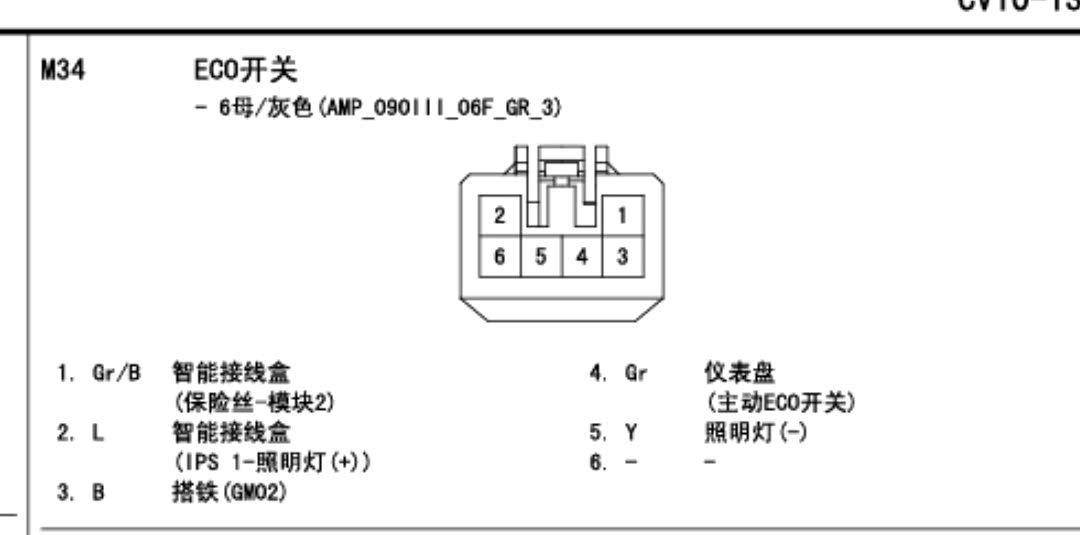

针脚编号
剩下布线
这时候才发现应该买宝马头的接线，因为莲花插头太大了走暗线穿不过来，剪线了
有多接两根线，为了点亮门板上那块红色灯留着的。

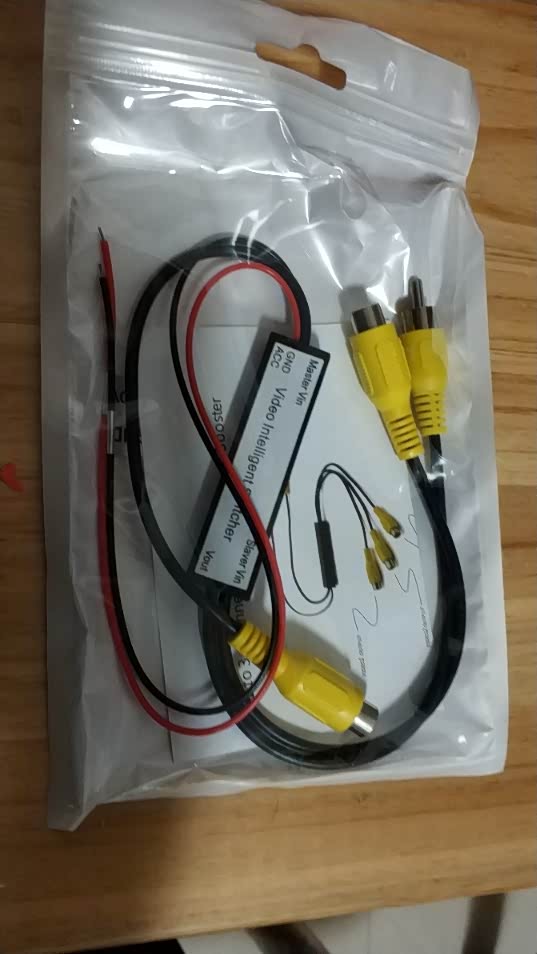

买的切屏器

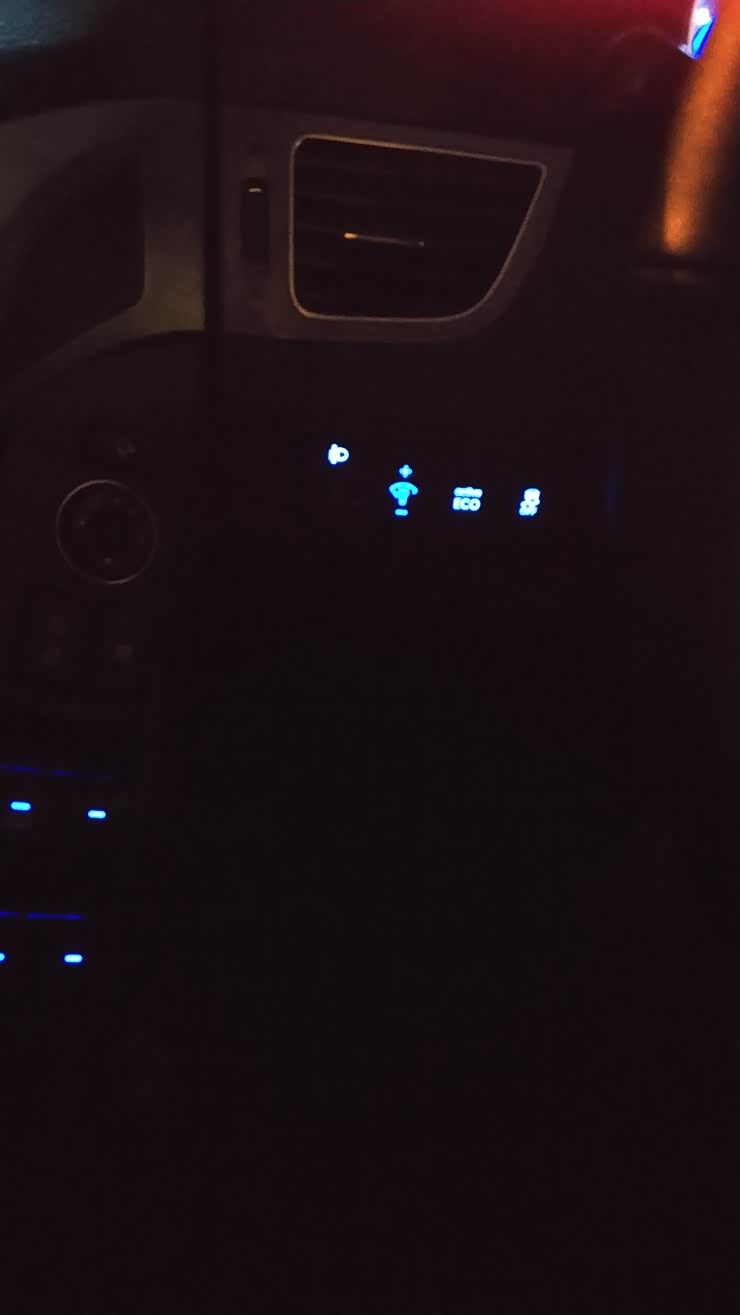

夜晚
白天
问题来了:虽然ECO可以控制，也有切屏器，但是由于共用一个触发线，当开侧视的时候，倒车灯有非常微弱的光，挂倒挡的时候ECO指示灯是亮的，所以电路是都是通的，不能分割的彻底，更严重的是挂倒挡，再开侧视的时候，有电信号传给变速箱电磁阀（推测），会产生非常大的冲击，整个变速箱内部有撞击声，车身有很大晃动，吓坏了，赶紧关掉。解决办法就是加二极管，原理很简单，单方向通电，说白了，从左到右电路通，从右到左电路不通

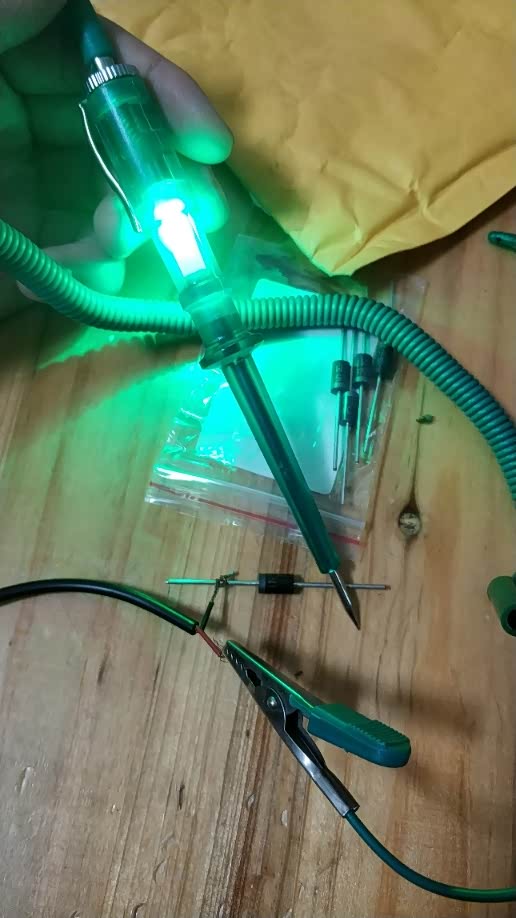

黑色的那个就是二极管，通电状态

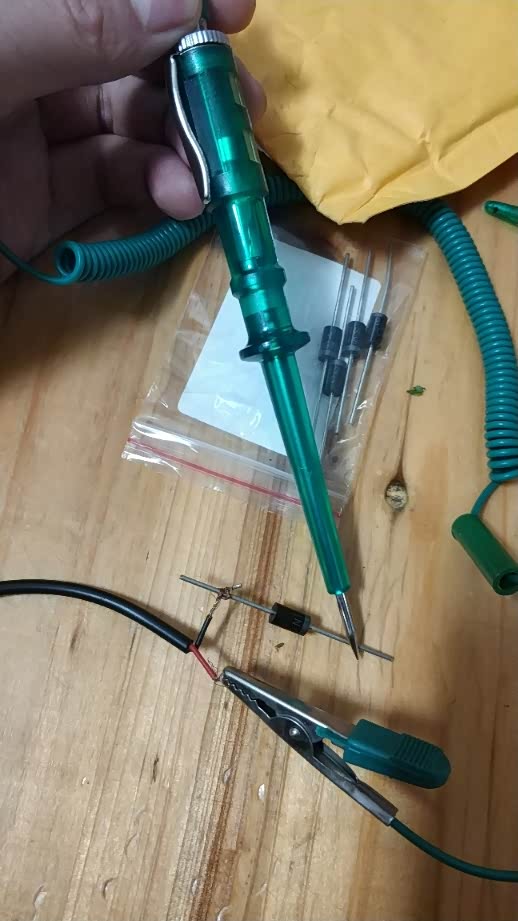

不通电
倒车触发和侧视触发各来一根，完美解决电路互相干扰问题。

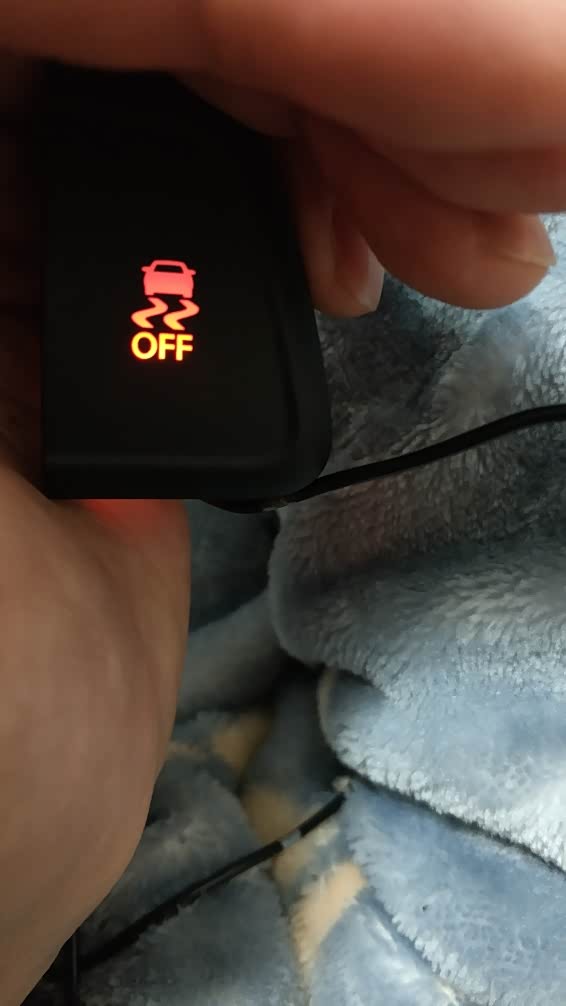

另外参考大神的帖子，ESP按键的改造也完成了，控制前雷达。
另外参考大神的帖子，ESP按键的改造也完成了，控制前雷达。
效果还可以，就看成品了
欢迎大家一起交流。
