自制的点焊机
- 盘锦国哥
- 0浏览 · 2018-02-24 11:20
闲着没事做个点焊机玩，自己也没什么焊的但看网上有人做挺好玩的，第一次做算是成功的，首先的有配件也是最重要的，变压器我买个900瓦的微波炉变压器，次极是铜的初级不知道看不出来我想应该是铝的，时间继电器是要有的铁片厚度不同焊的时间就不一样的所以要买个这是以前就有的，固态继电器这个用普通的继电器也行，上次改装家里的壁挂炉网上买的剩一个正好用上，焊头支架什么的就看有啥就用啥了，次极是自己用电线扒下来的铜线，脚踏开关是孩子小时候的小电车上的油门踏板………纯个人爱好勿喷

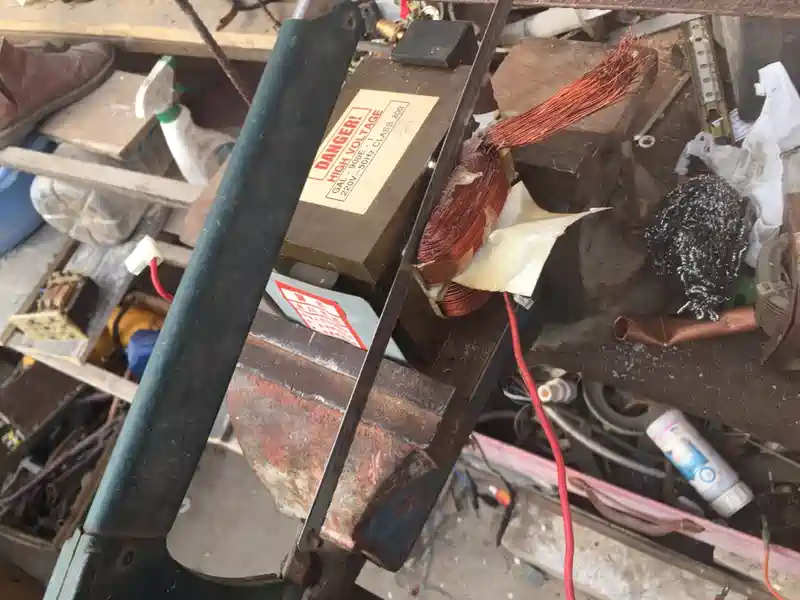

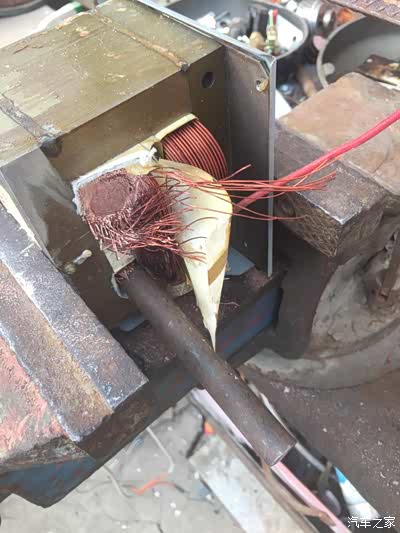

变压器得把次极拆掉，用锯条
锯开后用铁棍打出去

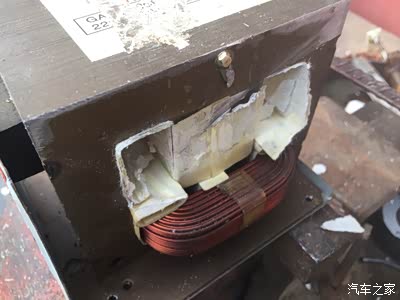

拆好就是这样就可以了

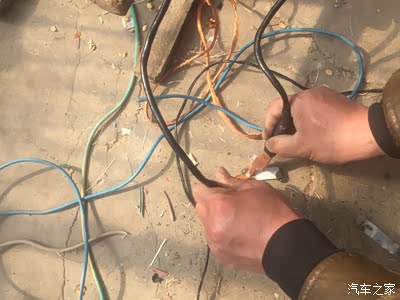

准备扒线，都是破线没用的，要里面的铜线

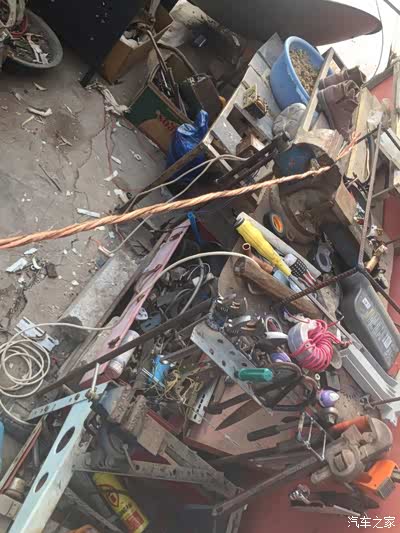

拧在一起也不算粗，但太粗我就做不了了，没有合适的蜡管

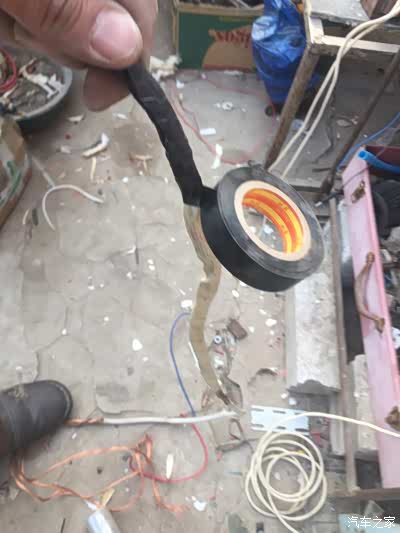

穿上蜡管在缠上一层胶布

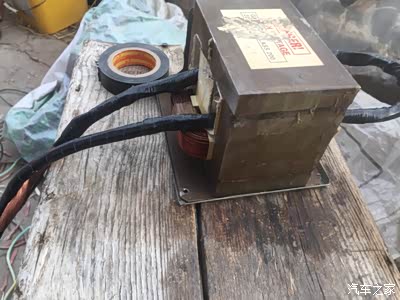

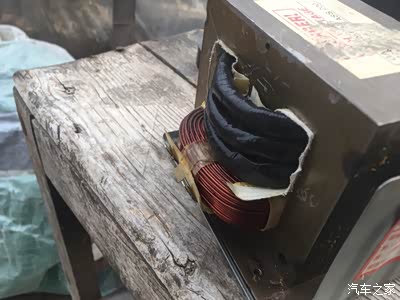

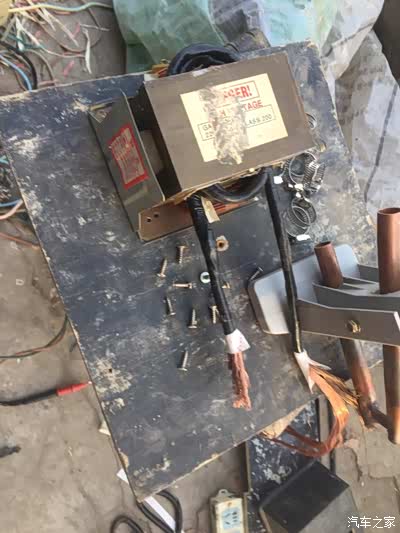

穿次极，线够粗的还好变压器大，

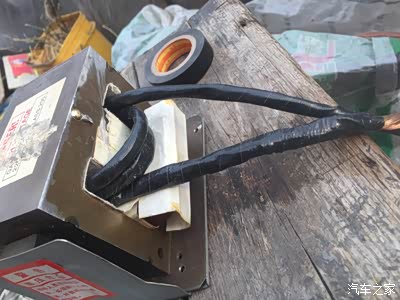

本来是打算绕三圈，但电压2.6有点低啊，又绕了一圈电压4.6可以了

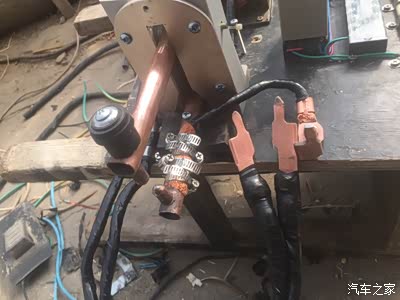

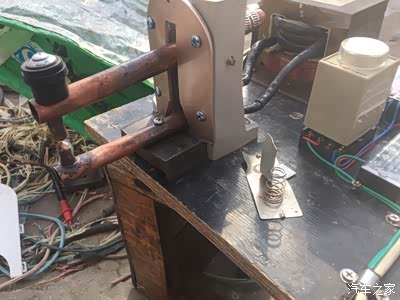

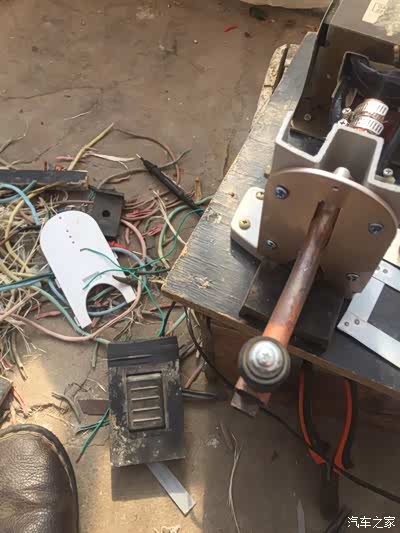

这个支架焊头以前就做好了，空调铜管焊的，

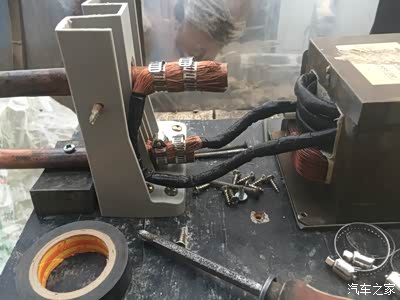

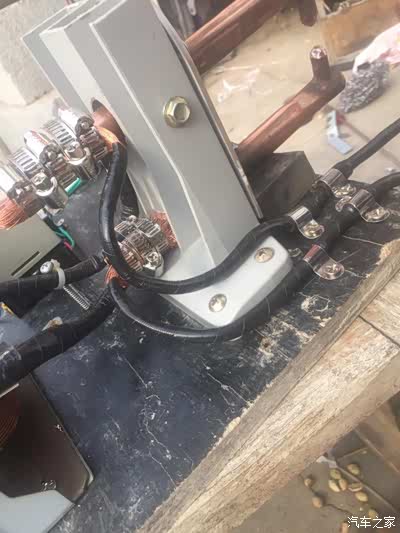

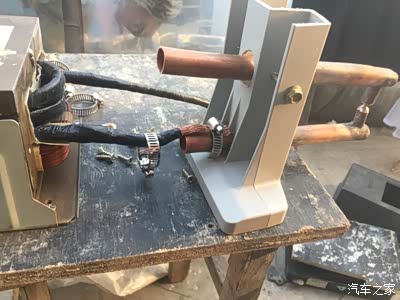

上下用卡子固定好，

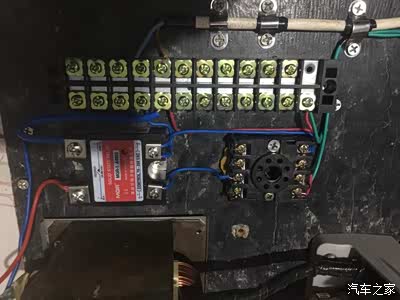

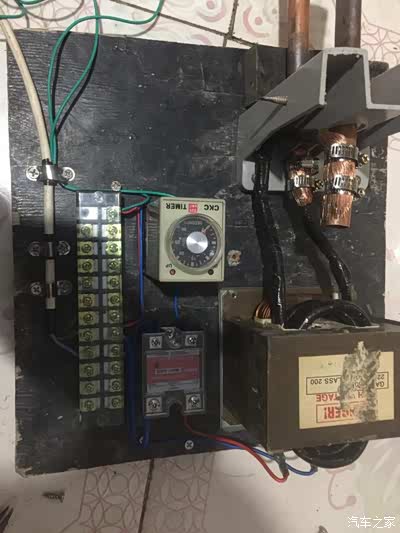

接线就是接控制，用时间继电器控制时间，触发开关用脚踩，

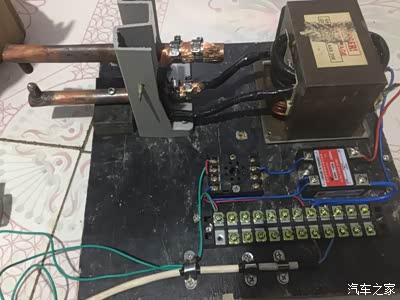

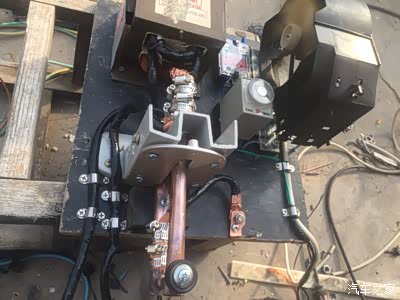

基本接好了，懂点电的一般都会接，

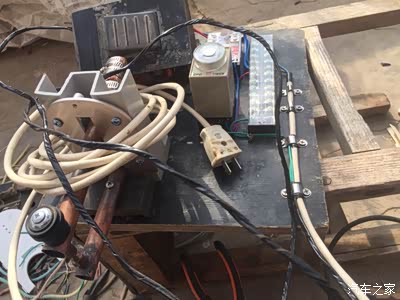

上电试试好像还行，一次成功

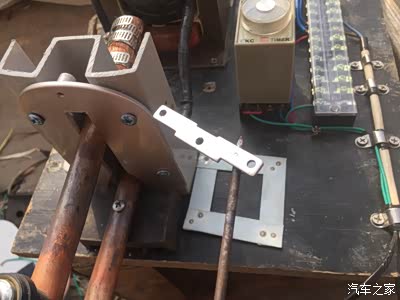

焊薄片很简单，好用

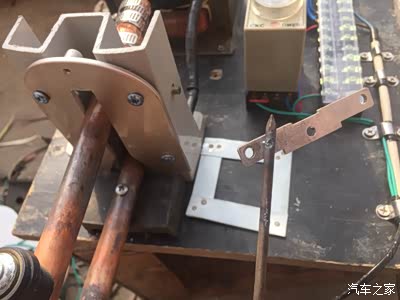

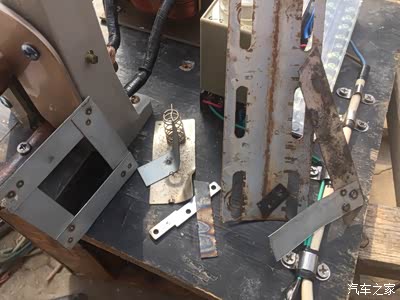

焊粗一点的，就得调一下时间了，
制做结束，感觉没什么难度，做法多种，做用相同，谢谢观看…
加一套焊笔，原来的只能上下焊有点单一

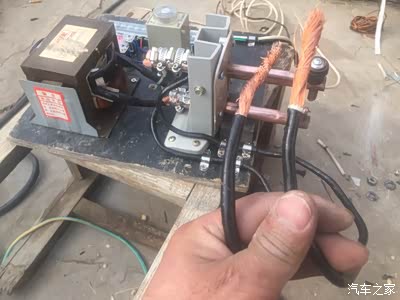

焊线弄好了，还不知道用什么做焊笔

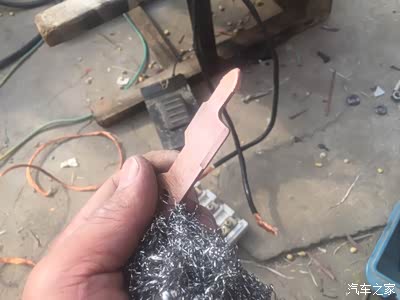

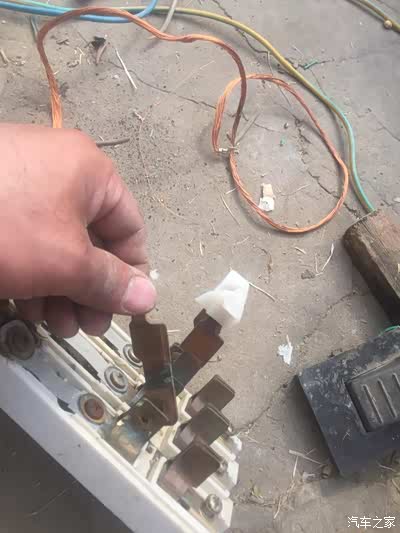

就用这个做焊笔吧，这是个大电闸
可以用
这样可以了，但发现变压器次极发热，
变压器次极热，又加个风扇，费了挺大的劲啊，哈哈
