荣光标准型车机改装

    荣光标准型配的机车虽有USB播放功能，但功率太低，音量稍大便失真。早就有改它的想法，正好手头上有零件。

   本人并不赞成花大价钱去换DVD，虽DVD音质比USB播放器要好，但以荣光的体质，车一动起来，多好的音质都是浮云。且现在都是U盘的天下了，谁想在车里放一大堆DVD碟？

    废话不说，上图。。。。。。

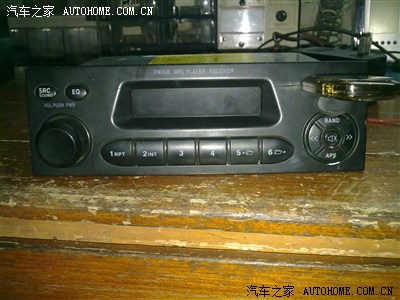

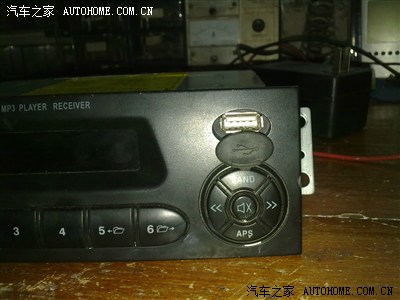

这款车机USB接口是个很**的设计，在一次又一次的接触不良后，直接改了。

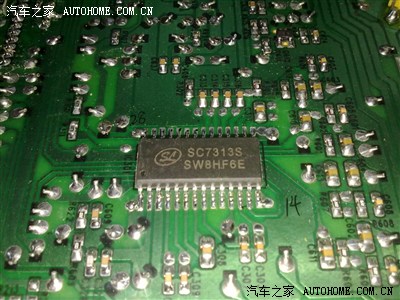

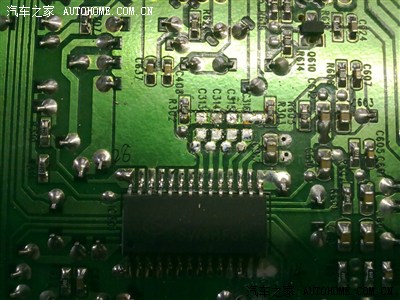

SC7313音效芯片，音调部分用的是贴片零件，所以音质受限，改为BBC电容。耦合电容更换为电解电容

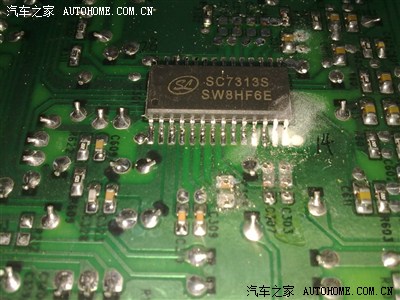

清理焊盘，打孔

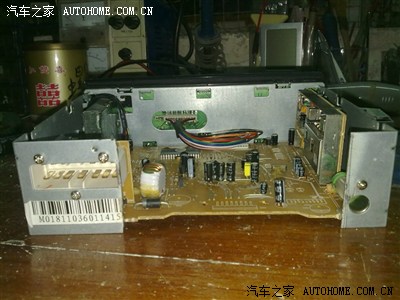

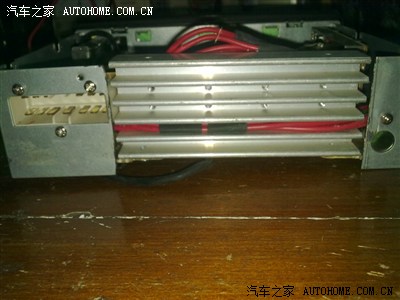

中间部分黑色的电容就是后期增加的。背板切掉一部分，改装散热片。

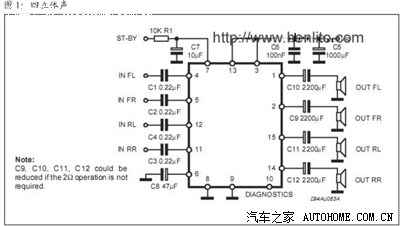

功率上改动：增加四声道IC TDA7386   实际功率在13.2V时   4欧负载可以输出4*24W  比原车要强不少

                    原车四声道IC  TDA7377   14.4V时     4欧负载功率为4*6W

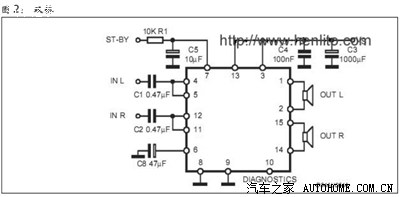

                    将4声道改为2声道，增加低音滤波板，用作推动低音炮。14.4V输出为2*20W

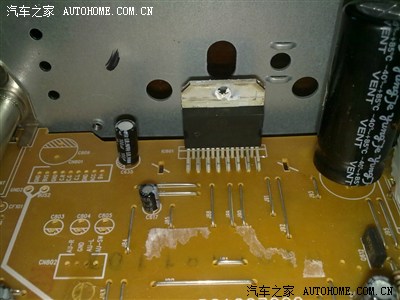

原车IC  TDA7377

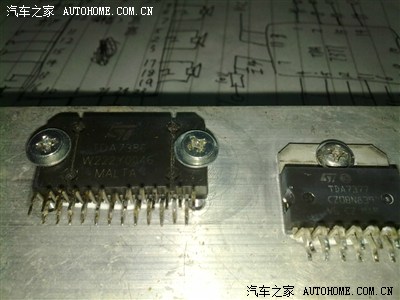

加厚散热      TDA7386+TAD7377

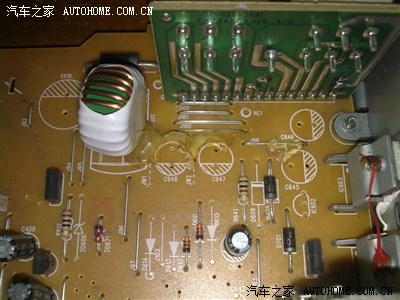

原车机的4颗输出电容拆掉

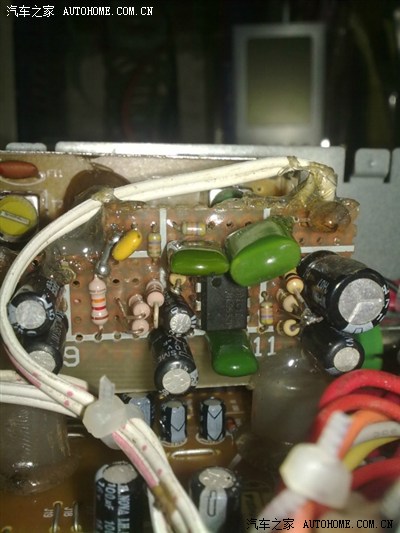

增加一块低通滤波板   由NE5532做主唱，一半做二阶滤波，一半做10倍放大补偿。

由于时间关系，飞线搭棚过程简略。。。。。

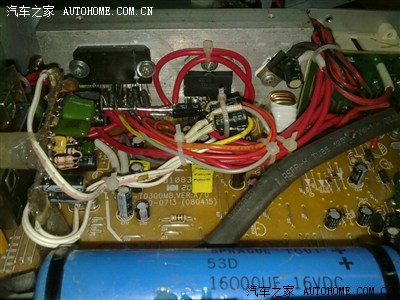

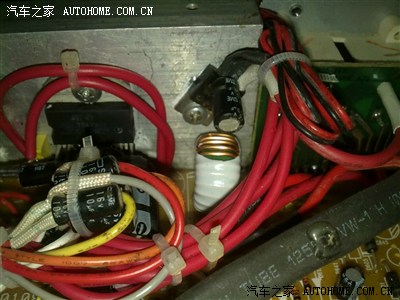

整体效果，比较乱（因为用错了电线，外皮太厚了。。。。。。。。。。。。。

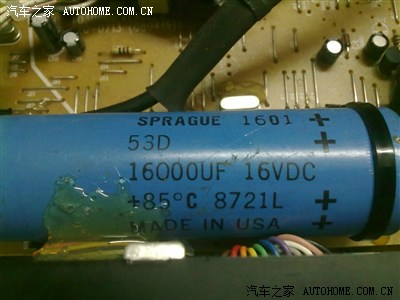

增大电容，改善低频响应。电容耐压比较小，希望车车的整流器不要出现故障，不然就成了个大鞭炮。。。

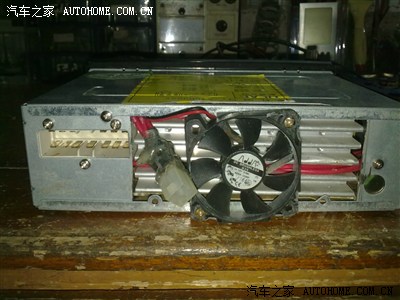

       由于尺寸限制，散热器有规格要求。但试机表明散热不足，所以在外加一个风扇，考虑到噪音问题，将12V电压降为9V使用，既满足风量要求，也降低了噪声。

这里使用了LM7809（右上角）

     风扇旁的插头是双路低音输出。用的是电脑主板上的12V插座（随手找的）。打算把低音炮放在副驾驶下，因为空间限制，所以计划用 双四寸喇叭来做。（手头上刚好有对闲置的中低音喇叭）

。

        至此，改装结束。因为所有零件都是自己的，并没有额外的花费。也就是淘个折腾。傍晚上车实验，音质没有多大的区别，这受限于原车喇叭。但功率增大是明显的，低音开到3，原车喇叭就受不了，出现失真。

         电路上除了音调部分零件的更换，原来的四声道调节也改为双声道，即取消前后音量分开调整，原车四个喇叭音量同步，原后喇叭音量调节改为低音炮音量调节。这样改动使得低音炮音量调节变得灵活

        喇叭有时间在更换，计划做了隔音后在更换（不做隔音换也白花钱）。预计上5寸喇叭。增加分频和小高音。低音炮要等曲线锯到货后再开工。

                                                                                                        最后谢谢各位看客。。。。。
