11款更换14款中控主机、屏幕详细作业
- liuyong116
- 0浏览 · 2016-05-19 16:02
一直以来，对于原车中控cd功放主机鸡肋的功能耿耿于怀（不支持无损和中文显示也就算了，***还有U盘中超过500首歌曲就显示不全的毛病），再说现在都是大屏中控当道的时代，原车的小屏确实也落伍了。论坛上越夜越寂寞车友带来好消息，在淘上找到了有卖拆机的14款中控主机（也就是二手的啦），而且价格不错（主机、显示屏220加上邮费20元，共240元）。虽然没有导航功能（加模块可以实现，但最便宜的都要800元，划不来）和倒车可视（这个倒是可以自行买配件加装，大概50元左右），但是价格相比以前确实便宜太多了，而且菜单界面是原厂仿宝马款，甚有b格，呵呵。挡不住的诱惑！立马下单了，对了忘记说了，240的价格不包括中控显示屏面框（这个商家那里没有530的面框），几经周折在淘上找到一家可以订货的（有两家有购买链接，但因530现在产量极少，这种专门的配件都没有现货，其中一家要他订货直接不理人，另一家态度不错，说可以订货，大概半个月左右到货），价格80（加13元邮费共93元），虽然价格不便宜也没办法，认了，订货吧。全部价格240+93=333元，安装全程自行搞定，所以这个费用为零，呵呵。

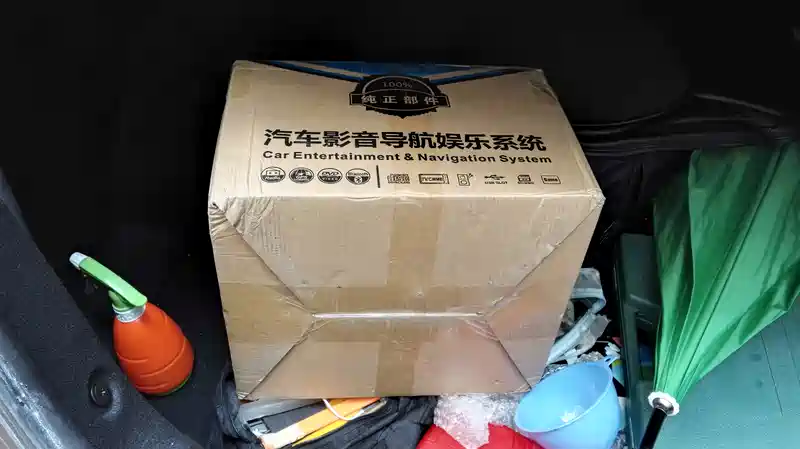

收到主机和显示屏的快递，一个大盒子，还以为是原厂的盒子，仔细一看，上面写着k3专用。
箱子里泡沫塞了不少，保护还可以。但是安置有点问题，后面这个固定胶陀处顶得凹进去了些。屏幕上贴了两层膜，但都是保护用的（都有气泡），影响触摸操作手感，实际装车的时候我全都撕掉了。
屏的安装支架也有点变形，自己用钳子包着纸片矫正了下，还行。
主机成色还不错，面板没有明显损伤。
从左至右分别是天线接口、屏幕接口、USB接口、主机功放接口，usb接口很坑爹，是专用的（***为什么不用原车设计，网上搜了下可以买大众的同类型usb接头）
自己模拟试连接了下主机和屏幕，比较简单，有防呆设计，反插不进的。
自己动手安装吧，开拆，面框是第一次拆，以前曾经自己试过一次，因为没舍得用力没拆下来。这次反正要换了，拆坏了也不怕，呵呵，比较放肆，搞定，中控上还有几个卡扣没有随面框一起拆下来，记得处理下，否则新面框可能装不上去，呵呵。
对比了下功放主机的接口定义，贴标上明示的功能定义完全一样（经过测试，没有明示的方向盘按键连接定义也是一样的，但aux音频输入定义有些问题，不能正常使用，usb因为另置了专用接口所以原车扶手箱内的接口也不能使用）
拆装机的步骤就没什么好细说的了，因为不涉及倒车可视，接线与原车cd功放其实是一样的（仅显示屏接口不一样，显示屏的连接线走线绕行要稍微想下），复位操作而已。
无聊，拆开了后面这个胶陀盖板，里面有接口插针，据说是接专用导航模块用的。中华就是小气，干嘛不一步到位内置得了，非得搞个专用的还想着赚用户一笔（我就偏不上钩，什么时候也卖白菜价了倒是可以考虑下![]()
）。
usb接口已经有坛友实验过了，可以用大众同款接头破线连接原车扶手箱（专用线12元一根，下面有图，但不破线不能用，针脚定义与中华主机略有不同）。像我这种偏执狂，打算不走寻常路，拆机电路板内部飞线连接原车接头（还在研究中，暂时没有成功，就算成了，我劝大家也不要效仿，只适合有能力爱折腾的人，并且后果自负![]()
）
大概就是这种线，带个usb母头，这个明显也不是大众原厂的，是商家定制的。但是有车友说买了这个也不能正常识别读取usb设备，可能针脚定义不同（据试过的车友说插上usb设备电源灯亮，但不识别，估计主机usb数据正负极定义与大众接口是反的）。
裸奔了一个多星期![]()
，昨天下午530的14款面框终于收到货了，激动![]()
包装薄膜上的贴纸上有型号，与坛友提供的配件号一致。
面框实物，材质、做工貌似还可以
面框背面也有配件编号，与贴标一致。
费了些功夫把面框装上了，终于完美了。安装的时候注意接口对好在用力，不要一味蛮干，缝隙有一点点不服帖也不要紧，跑跑振动下就到位了，呵呵。
音频支持无损格式，ape、FLAC都可以支持（不过不支持cue目录显示，未分割的ape大个文件是整个专辑播放的，不能选曲，需要用软件分割后才能分曲目播放）。
另外，不能像原来的cd功放主机那样长按下一曲键，跳转到下一个文件夹播放歌曲，只能选择按文件夹目录顺序或随机识别播放，歌放多了，选起来比较麻烦。
换上半年多之后经过车友提示发现还是有文件夹选择播放功能的![]()
！晕！但要点两次（左下角设置，再点击音频，再次点设置-音频）才会显示文件夹的图标，操作不够便捷和人性化，但好歹算是有这个功能了。要是安卓的系统就好了，装个海贝音乐还可以播放dts多音轨音乐，歌词图片显示也没有问题。
换上半年多之后经过车友提示发现还是有文件夹选择播放功能的
可以放视频了，网上下的mov格式的x战警天启预告片（1080p高分辨率的也能放，主机CPU能力还是不错的），另外还下了些rmvb、avi、mp4、mkv格式的视频都能正常播放（国产山寨机的既视感![]()
），但也有几个格式不能正常放显示不支持，如wmv、flv格式（vob、dat好像也不能放）。估计也不能加载字幕文件（没试过，但想来肯定是不支持的）。还有这个屏幕的物理分辨率应该不是很高（目测大概是800左右的，绝对不是高清屏），视觉效果有限，不过结合车子的音响效果来看还是不错的（可以比家里开得大声些，车内空间小，声音比较震撼![]()
）。
给儿子下的英语学习视频，MP4格式的，这个很实用，呵呵
视频播放有一个不太好的地方：视频比例选择少，只有16:9和4:3的选项（默认是16:9，没有按原视频比例显示的选项），不是这两种比例就会拉伸或压扁，图像显示变形。
面板功能显示（就是原来的小屏显示的内容），电控的部分操作的时候会在屏幕上显示出来，但是低配版的机械操作的部分是没办法显示的（其实原来的小屏也不能显示的，呵呵）
部分菜单功能演示，开机显示这个，按主机电源键打开，不打开也可以显示空调、时间信息。
导航没有添加专用模块没法使用。
aux音频输入接口定义不一样（里面的电路板上好像多了一个AUX-DET选项，就是aux输入检测），暂时没法用（连接了也显示没有设备连接），还在研究中。还有个数字电视选项也是不能选的（可能是连接倒车可视摄像头使用的），估计也是要增加配件才能使用。
有记忆功能，每次开机自动续播上次播放未完的视频或者歌曲，但是如果切换音、视频后，则不会记忆原来的播放。
音效调节，这个我是基本不会去动的，一般烧友都是喜欢原汁原味的音乐![]()
音响声音调节比较简单，没有多段平衡调节界面，仅能分别调节高中低音
屏幕亮度可调，但是调暗了，视频就黑漆漆的没法看。
补帖：因为暂时对倒车可视没有迫切的需求，所以没怎么研究倒车可视。跟帖有车友问起来，就顺便研究了下，倒车可视其实已经有车友已摸索出来了，见帖http://club.autohome.com.cn/bbs/thread-c-2323-51771619-1.html###
实际操作，主机后面其实就加两根插针就行了，没必要用转接线（多一道转接反而更不可靠），就买图中这种瑞风s3的视频接线就可以了。
实际操作，主机后面其实就加两根插针就行了，没必要用转接线（多一道转接反而更不可靠），就买图中这种瑞风s3的视频接线就可以了。
这个图是车友帖子上摘的，个人加了标注而已，而且不用焊接，原车接头这两孔是空的，把插针对应插入就行了，完美和谐，就跟原厂的一样。
这是我实拍的原车接头，对应视频输入的两个插孔，原车就是空的（因为11款原车没有实际用途定义），改装很容易。
另外，放个预告片，我已经拆开初步研究了下，并加大功放滤波电容，效果不错，低音效果居然要好于原来经过摩改的原车cd功放主机。另外还在研究如何通过在电路板上飞线，用11款原车尾线插头和usb、aux接口实现usb和aux输入功能（偏执狂的想法），但是要抽出时间，精力才能去实现（本来这个周末打算拆开弄下的，刚好家里来了亲戚，只得作罢），现在主要是网上搜索查资料和在想实现方法。
更新：已通过机内飞线实现用原车扶手箱内的接口实现usb及aux音频输入功能（见下面链接），但是需要有一定的焊接经验才能搞定，因为焊点太小，手潮的可能弄不好（上次有个车友照我的帖子弄了两天也没搞成功，崩溃放弃了）。。
更换14款中控彩屏福音，零成本实现原车u盘播放和AUX音频输入功能
http://club.autohome.com.cn/bbs/thread-c-2323-54470926-1.html
更换14款中控彩屏福音，零成本实现原车u盘播放和AUX音频输入功能
http://club.autohome.com.cn/bbs/thread-c-2323-54470926-1.html
