毕加索空调制冷效果差的原因找到了
- 毕加索新手
- 0浏览 · 2020-05-02 14:35
今天来检查一下空调制冷效果差的原因。前空调制冷很差，几乎感觉不到冷风，而后空调效果很好，可以判断压缩机，冷凝器，蒸发器基本正常。空调的制冷和制热是通过控制风道中的挡板转动来实现的，需要制冷，转动挡板挡住热风，需要制热，转动挡板挡住冷风。而手动空调的挡板控制是通过拉线与面板旋钮连接，旋动旋钮，控制挡板转动，如图（示意图不代表实际情况）

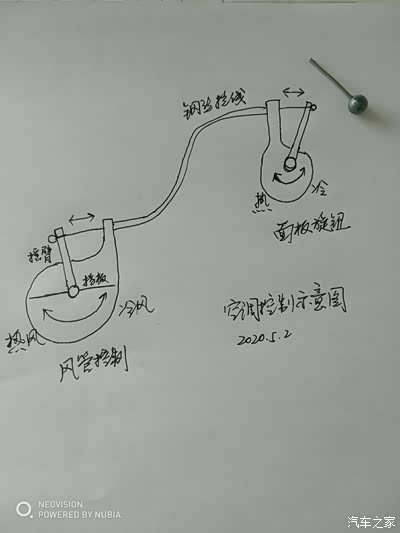

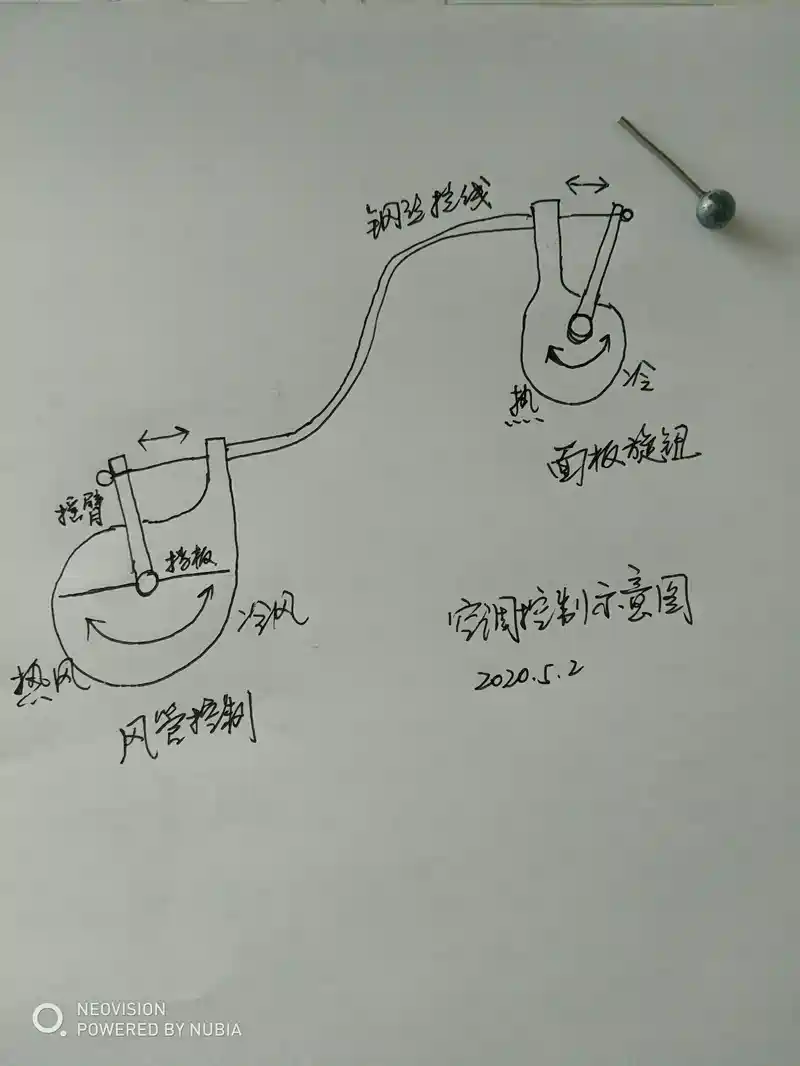

示意图，不代表实际情况，右上角是断裂的拉线球头
拉线类似于自行车线刹，不同的是这根拉线是单根硬钢丝，而普通拉线是多股钢丝绳。现在我旋动空调旋钮，感觉没有阻涩感，很轻松的样子。先检查旋钮拉线，开拆。

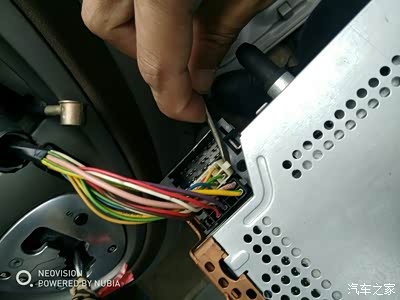

先拆下收放机，拿开，方便观察

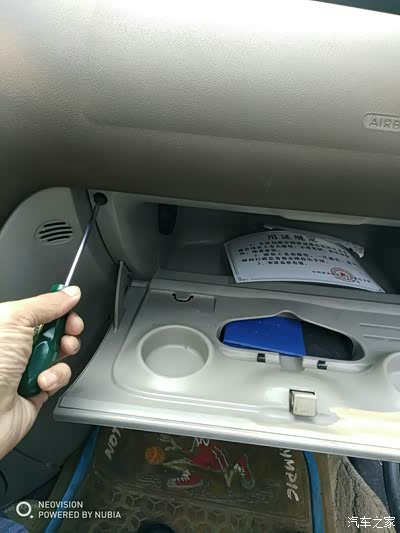

拆开手套箱，为了便于观察

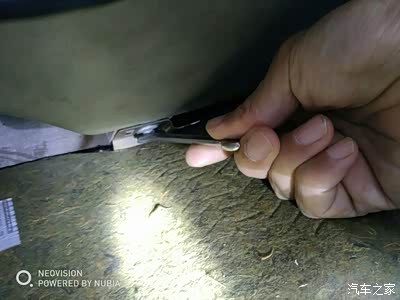

手套箱底部还有个大螺丝，拆下

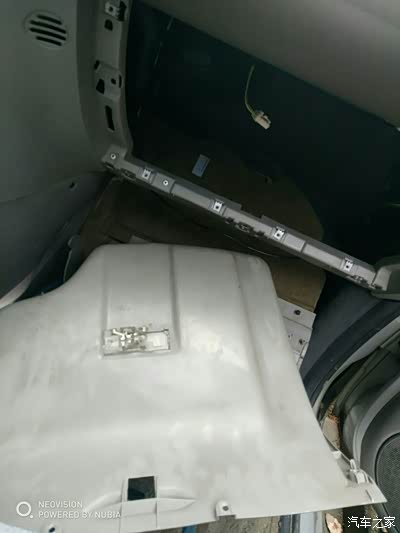

拔掉手套箱内部照明灯插线，拿出手套箱，这样就可以看见空调面板背后的情况了

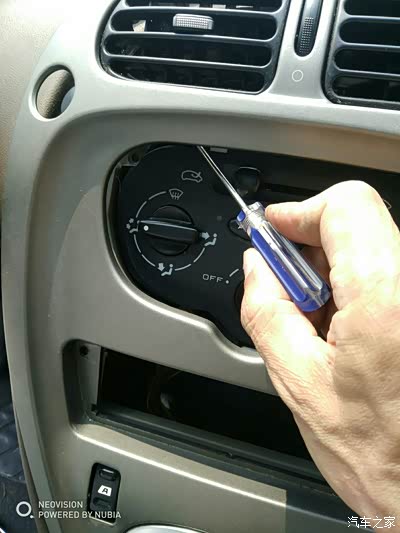

发现必须要拆下空调面板才能继续作业。撬开中控面板，但是下半部撬不开，扒开一点，拆空调面板的四颗螺丝。

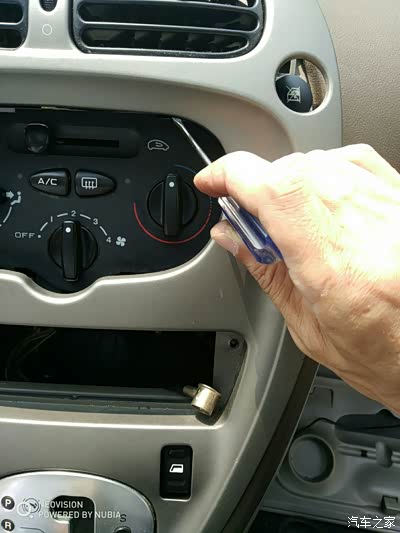

再用小螺丝刀慢慢撬开面板上部的两只卡扣，手伸入托住

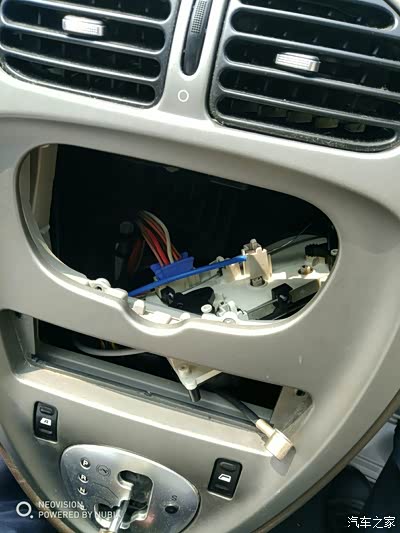

面板掉入，反转过来，查看旋钮拉线

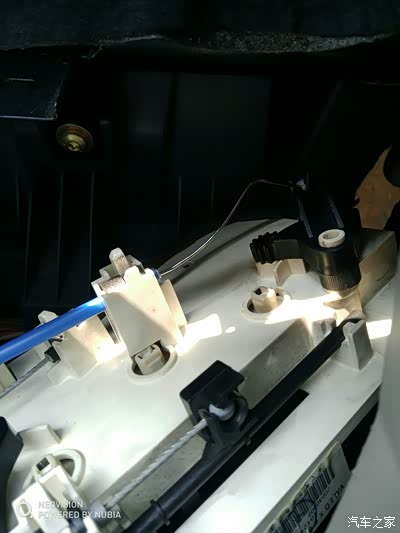

仔细查看，旋动旋钮，看拉线动作情况，竟然拉线锈死，不动

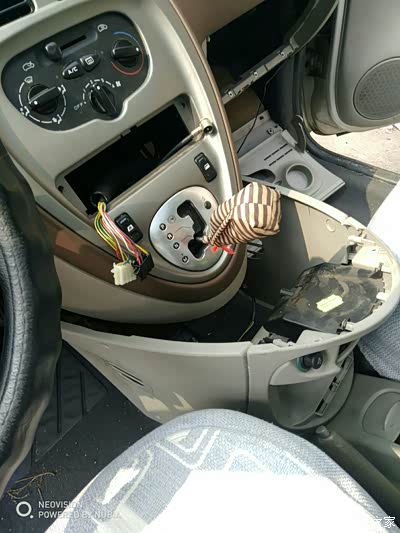

寻找拉线的另一端，挡板的摇臂。先拆开点烟器两边的围板，它们连在一起，好多螺丝，拔掉点烟器插线，拿开
看见了风道，里面结构紧凑，空间狭小

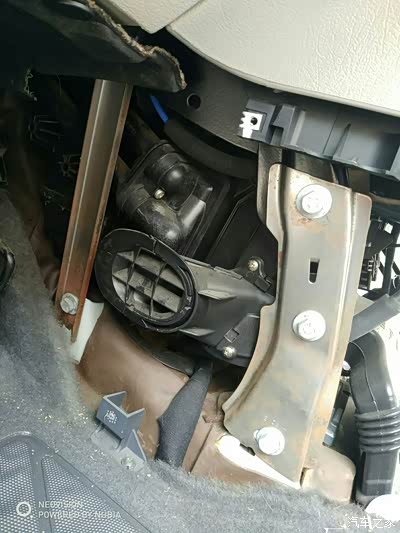

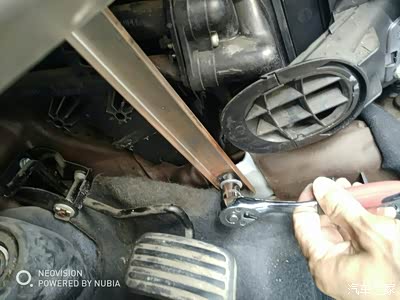

这根立柱有点碍事，拆下。
这蓝色的塑料件就是示意图中的挡板摇臂，上面的钢珠就是拉线的球头

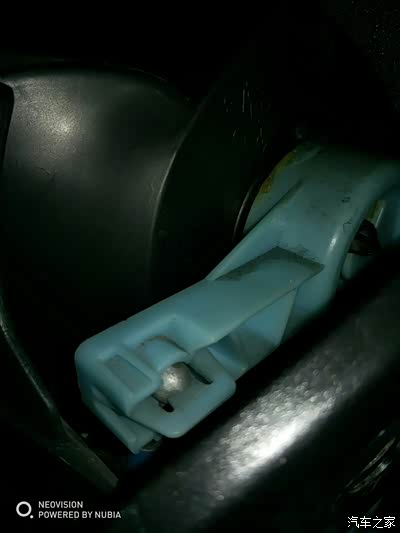

凑近放大了看，塑料的摇臂，钢丝的球头，用手扳动，很涩，估计缺油
多活动几下，拉线的球头竟然断裂，是硬钢丝
目前病情已经明了，挡板卡死在冷热中间位置，造成风道中冷热混合，相当于制冷变差。临时措施:用手向上推动摇臂，推到顶，人为把它开到冷风位置，这样空调就一直制冷了。到了冬天，把摇臂拉下来，就一直制热了，手动空调就成了真正的纯手动空调。暂时先这样，等买到拉线再来更换。
检查一下后空调旋钮，手感不对，貌似也有异常，开拆。
检查一下后空调旋钮，手感不对，貌似也有异常，开拆。

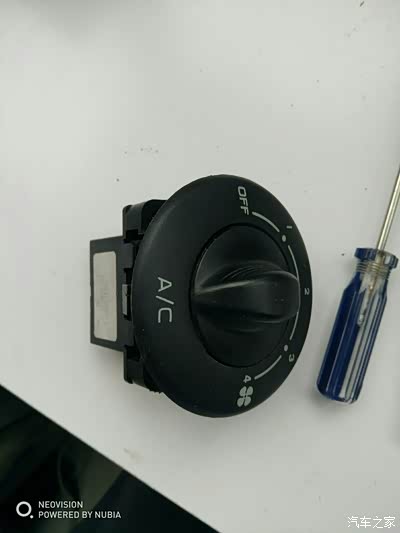

后空调风机旋钮，靠卡扣固定，拔掉插线，内部有异响，进一步解体

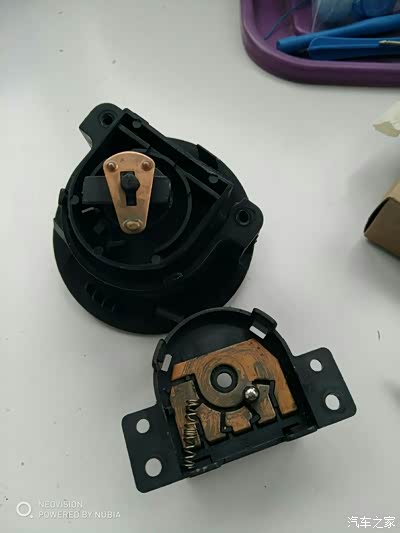

内部的档位开关散架了，还有修复价值。清洗干净，档位的末端的阻挡块掉了，拧一个小螺丝上去做阻挡块，弹簧钢珠涂点黄油，活络正常，装复，旋动，咔嗒响，恢复正常。
好了，维修结束，有空再洗一下冷凝器，空调制冷应该杠杠的。
