K2 加装头枕显示器
- 铁牛阿壮
- 0浏览 · 2020-01-31 21:14
装 X神器，儿子很喜欢，再也不站在后排中间吵着看导航屏幕了。

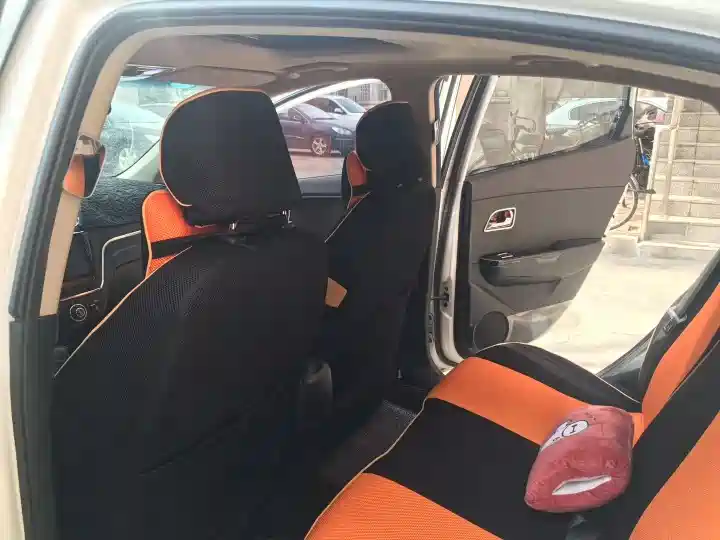

改造之前照片

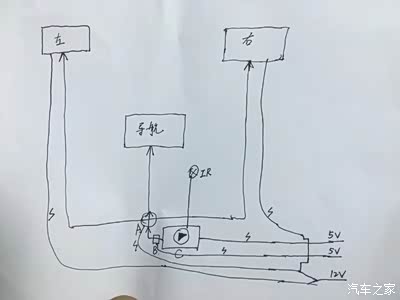

导航不支持视频输出，但支持音视频输入，方案设定为独立安卓播放器，输出至导航和两个头枕，先画个草图。
把两个头枕的线路连接好

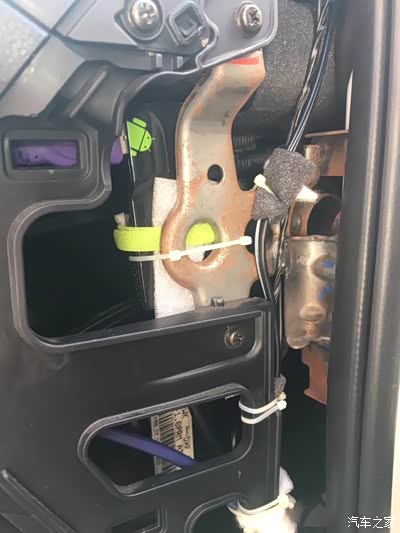

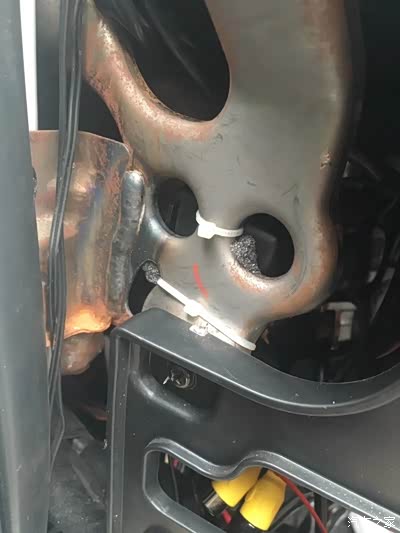

然后固定，去尾

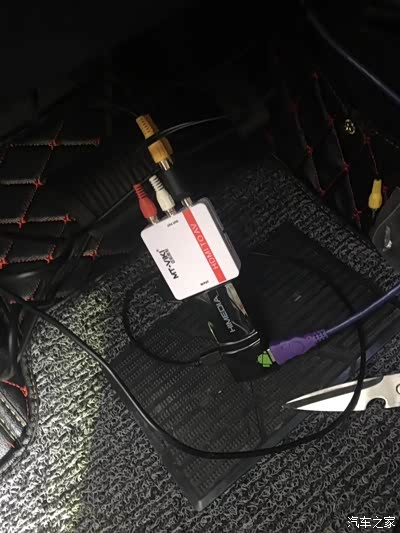

播放器为闲置已久的安卓播放盒，输出为HDMI，转换为音视频，音频接入导航，视频分为三路

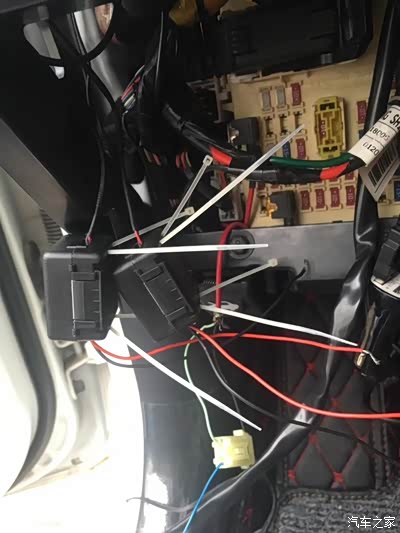

连接好之后，固定。将USB延长线放置到副驾驶储物盒用于连接优盘，方便更新存储内容

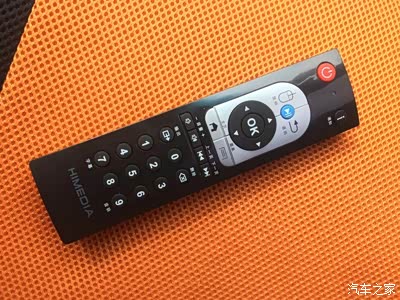

播放器的遥控器

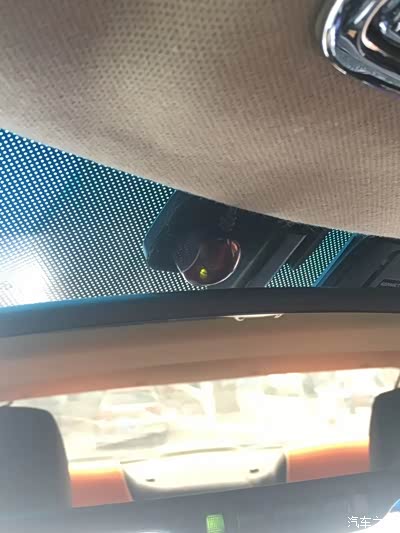

播放器的红外遥控接收器，放在中间后视镜顶端，底部是导航的GPS天线模块

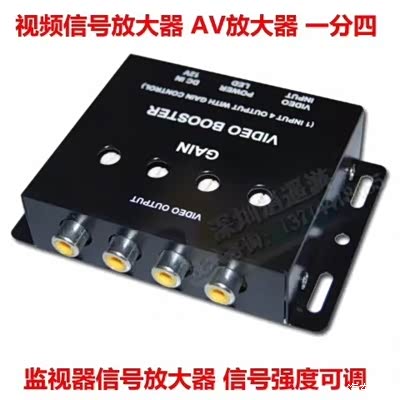

支持视频一分四的盒子

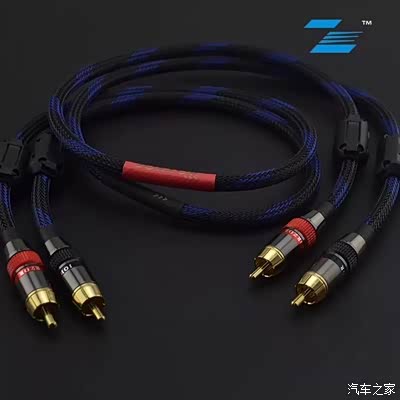

选用好一点的线材

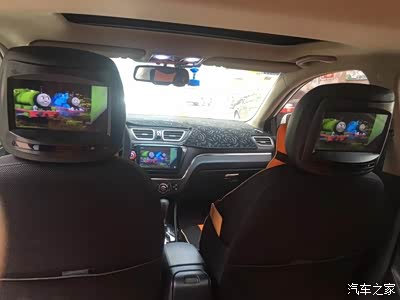

三屏联动效果，中间大屏可独立使用导航功能，与后排影音不冲突
测试一下

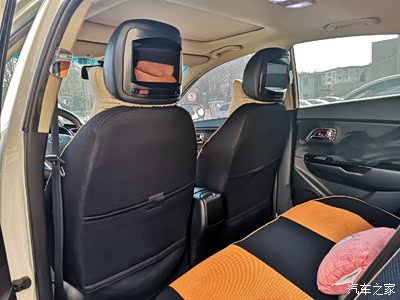

整体效果还算满意

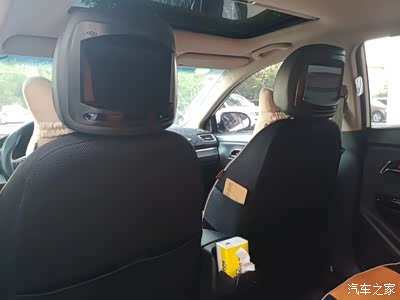

关机状态，显得高大上吧
那么，问题又来了，在驾驶位没法控制后排屏幕的开启和关闭。头枕显示器卖家说主驾没法实现。
那就自己整！！
那就自己整！！

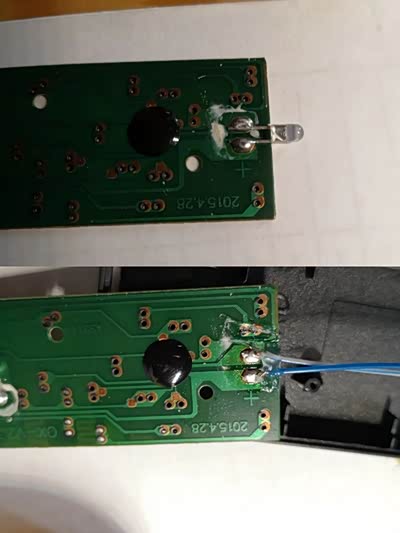

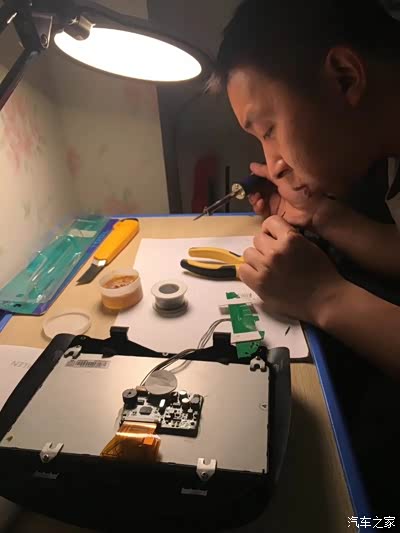

把头枕显示器遥控器拆开进行布线
将遥控器发射端分为两个，安装到每个头枕显示器里，固定在头枕显示器红外接收端旁边

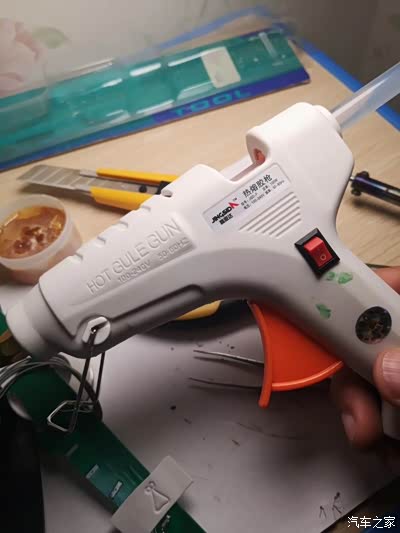

用这个就可以固定啦，热熔枪

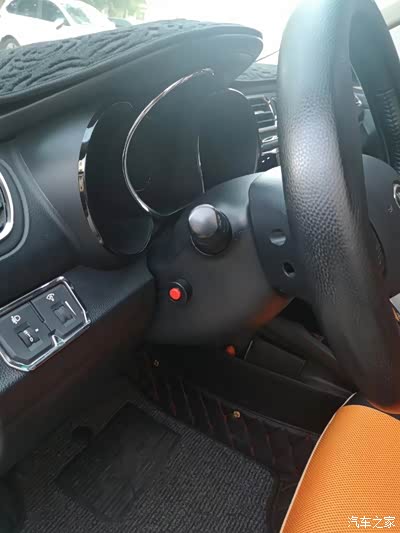

从网店买一个按钮开关，将头枕显示器遥控器的电源按钮接出来，连接到按钮开关，把按钮开关固定在主驾方向盘左侧，从而实现在驾驶位一键开启或关闭两个头枕显示器

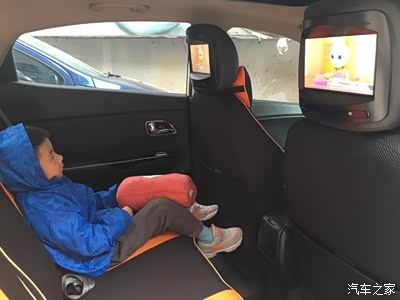

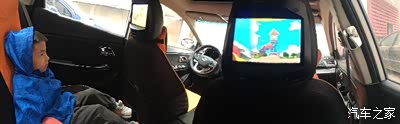

放动画片，放音乐MV，看电影，效果都挺好
在此班门弄斧，仅供车友们参考。
祝大家驾驶K2奋进在新时代的康庄大道上！
