手套箱加装自动辅助灯！不求射精，只求分享！！！

                      特点：        开门即亮，关门即灭，钥匙拧一下，就可以工作，拔钥匙直接断电

最近闲来无事，马上首保了，太大的动作不敢有，怕4儿子不给保之前改了导航延时电路，这段时间一直想加装副驾驶手套箱的led，就动手干了起来。

1、最初方案：在箱体内加灯，亮度范围大。后来考虑经常拿掉手套箱，有电线扯着，不放便。放弃。

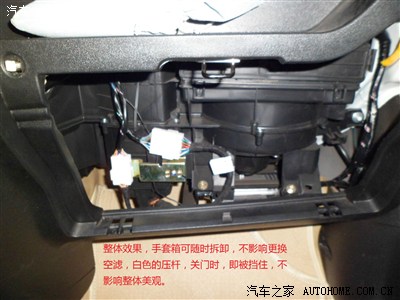

2、最终方案：在框体上方加装。从上网下照。线路隐蔽。不影响拆装空调滤芯，不影响以后改装。

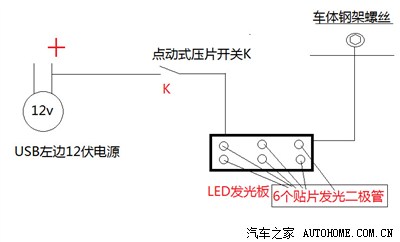

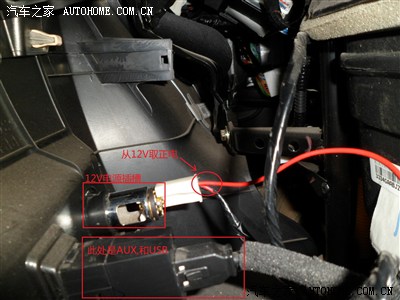

3、思路:从12V电源插孔后取正电，这样钥匙拔下后断电，保证忘了关手套箱门后，灯不会一直亮。

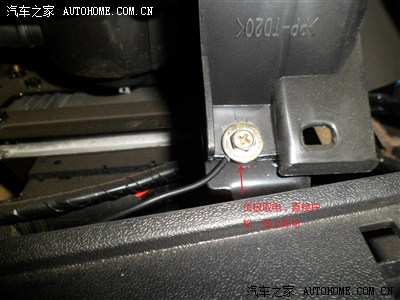

             从最近的车体钢架取负电，省去线路到处跑。

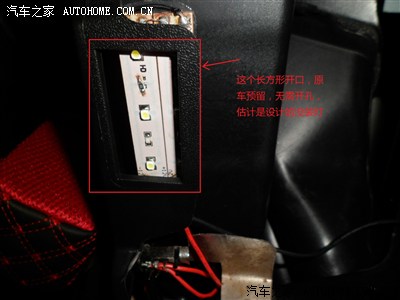

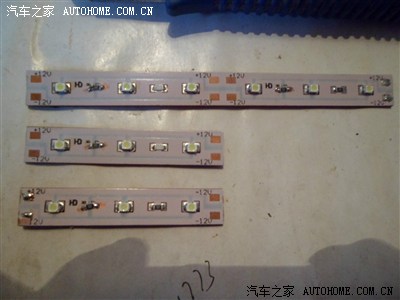

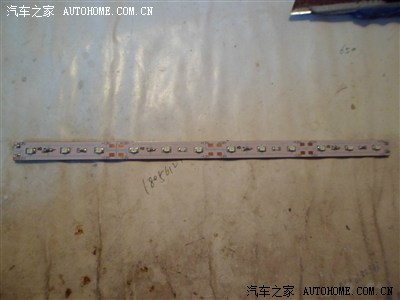

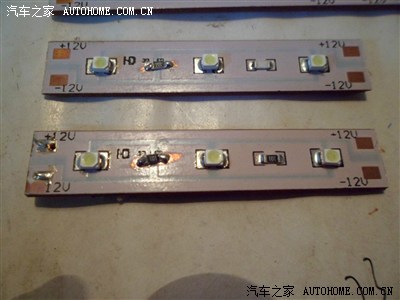

贴片式LED是从废旧展台里拆的。正好12V供电，无需变压。拿来就用。

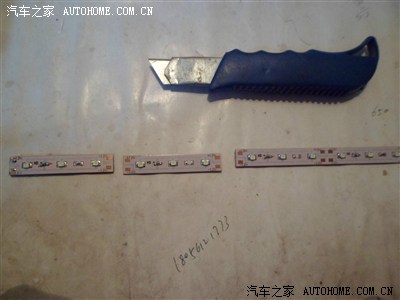

他是3粒LED为一组，我用刻刀取下2段，并列摆放，就是6粒LED。亮度足够了。

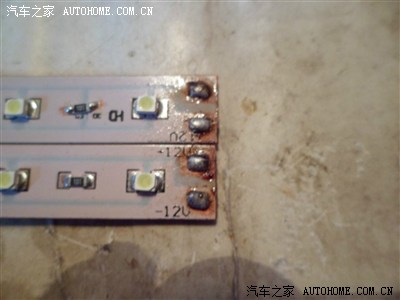

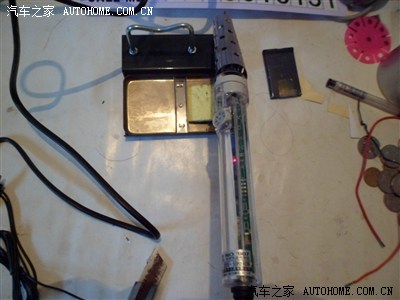

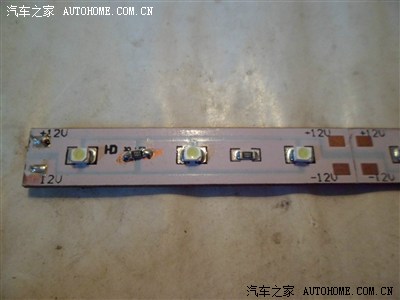

在焊点上上焊锡。

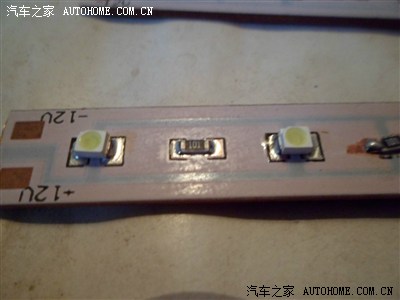

由于他本身有降压电阻，我就没加

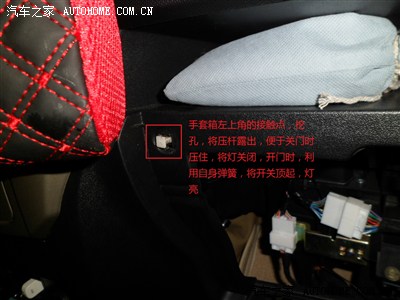

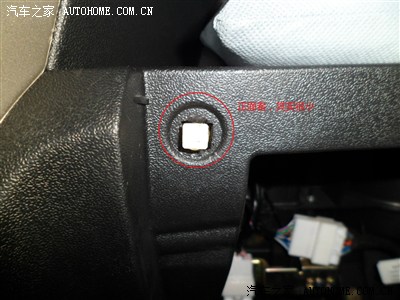

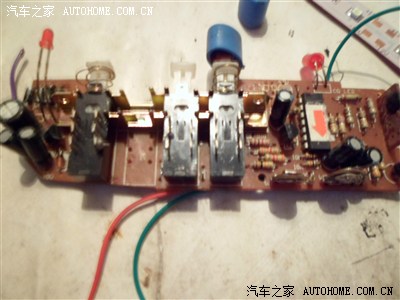

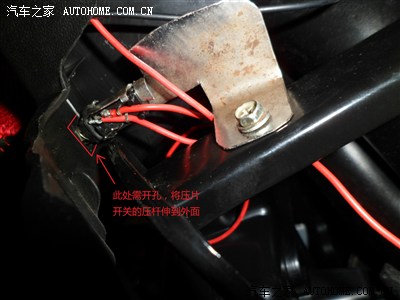

压片开光，我用的电风扇的组合开关，拆下一个，就可以

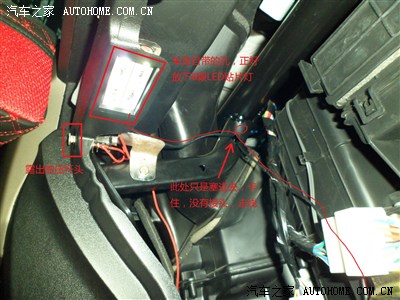

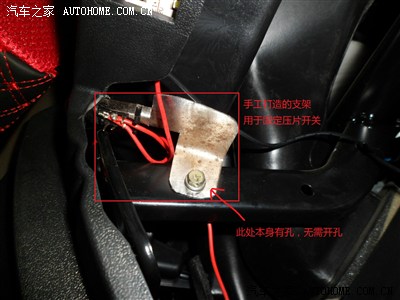

由于手套箱里面没有固定的地方，我加工了一个支架，正好用螺丝固定在里面的钢架上，本身有孔，所以无需开孔。









相机拍着拍着没电了，用手机拍了几张效果图。凑活看看。

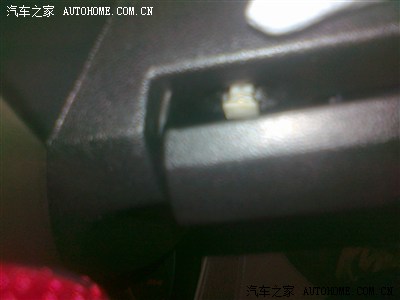

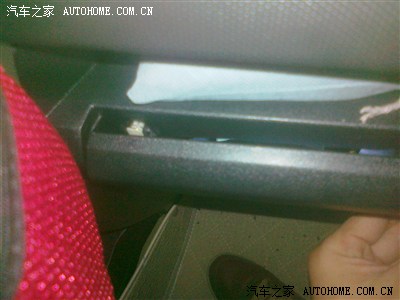

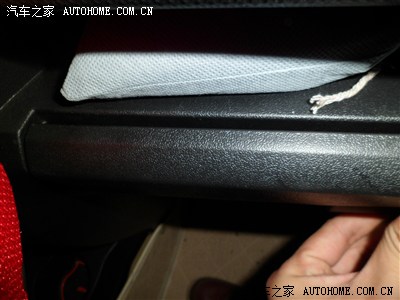

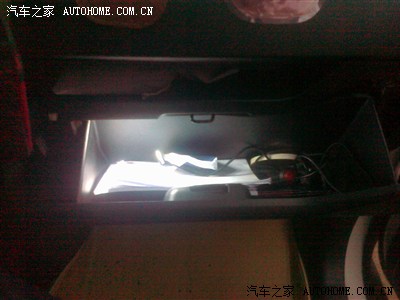

下面这张，只要门开一点点，里面的灯就会亮，不会有延时的感觉。打开就亮。

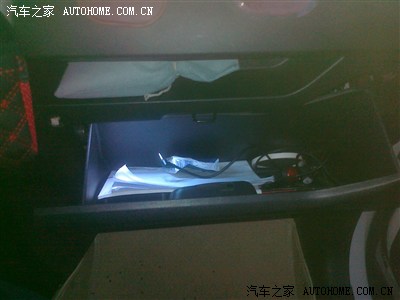

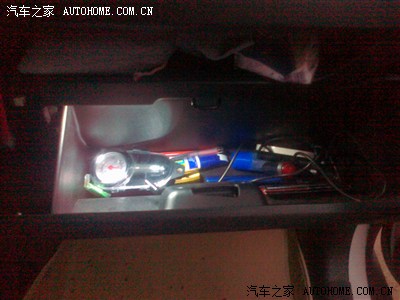

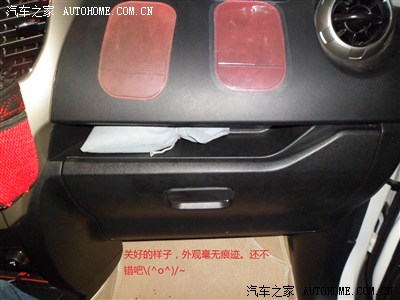

效果。

效果


作业先做到这，我没有认证车主，是抽不出空来，要交作业，就得认真才行。等首保过了（12月），我再交认证作业，包括一些改装。

只是拿出来供大家分享。我看了好多贴，还没加到改装手套箱的，所以先试试水了。呵呵。就到这吧。
