多图杀猫！赛纳VAN总线转换CAN总线作业！

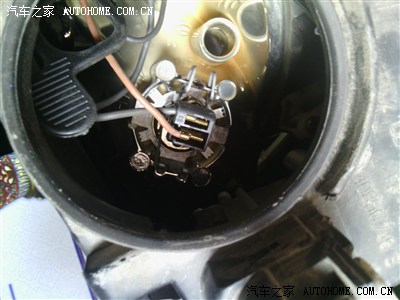

首先来个不在话题的事，@wjm567兄要的远光灯灯座图

进入正题，首先是空了好多天的CD机位置

摘下CD面板拔掉内温传感器

包装，其实包的很严实，我已经把各种填充的东西拆掉了

RD45，做工上乘

看看乱七八糟的线束。。。

由简到繁，先插上FM天线转换

然后插上组合插头，忘记一个事，一会还得拆。。

原车A屏

拔线

A屏插头，别着急，还有用

C屏，本来想共存，把C屏放到方向盘后面，后来发现太大了，挡着仪表太多了，以后再折腾吧

插线

装进去，有点紧，不过还可以，俩螺丝原装位

插上RD45，然后发现现在插不是时候。。。再拆

VAN to CAN协议盒

拆开看看

赛纳没有ACC线，找根ACC，然后把协议盒电源接过来

这个针是协议盒电源

温柔的把协议盒接好

下面要拆开原车A屏的插头，那个滑块一拆，直接拖出来

像这样，手抖了。。。

将5号脚的线，连到V2C裸露的黑色线，18号脚的线，连接到V2C裸露的黄色线（307应该是4.5并联to黑色线，17.18并联to黄色线）

确认下，插头完全正确，毕竟要确认针脚

屏幕，板子，放一块来一张

红色那根是ACC线，我从保险盒点烟器附件电扯过来的

初试，-40°是几个意思啊！！

切换个界面，看看，续航里程，瞬时油耗，那个是啥。。。预设里程？

切换个画面，转速，瞬时油耗，时速，742，车不热

USB和AUX放手套箱里，wait，好像少点啥

哦对，还有它，协议盒，以后升级啥的方便，也放着了，用魔术贴贴上的

乱七八糟的线，慢慢理吧，最后一部是折腾机头

看看，热车怠速转速

因为RD45边太长，原车CD框不合适，所以。。。切割，角磨机上！

磨完了，棱角有点锋利，用指甲锉继续修

完工，看起来还不错，就是机头凸出来接近半厘米，不太美观

开机再来一张

总结下优缺点

优点：中文显示，USB显示歌名，记忆到时间点播放，行车信息够多，屏幕骚气，蓝牙电话相当方便

缺点：

1、不支持赛纳雨刷按钮，切换键被映射到手柄的上下曲一起按，偶尔会误操作换歌

2、油耗不能清零，不过如果挂上原车屏幕，可以用雨刷按钮清零

3、六碟仓肯定废了

4、动手能力差的车友要装上可就费劲了
