荣威w5胜域DIY加装导航大屏倒车后视
- 良民168
- 0浏览 · 2018-03-17 22:49
DIY安装大屏

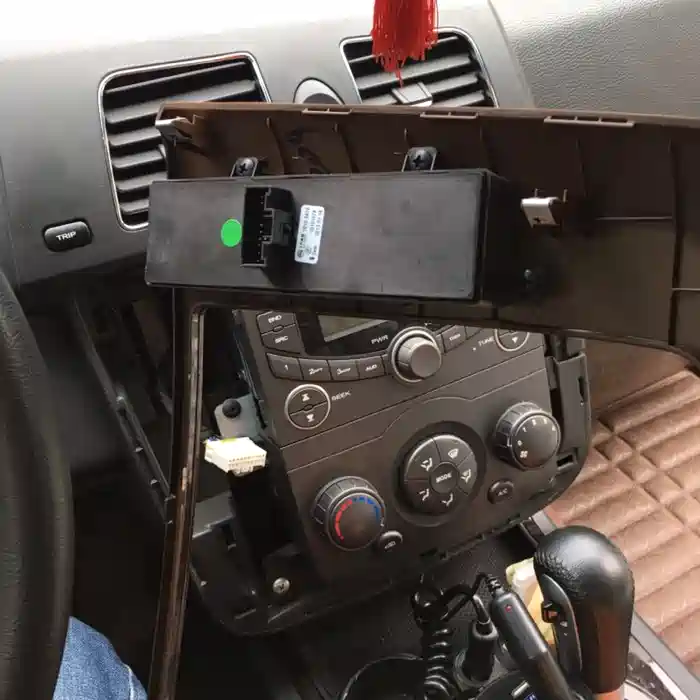

先将中控多媒体面板用塑料扳手抠下来
漏出多媒体和空调，注意面板上的电源线拔掉
就是左边这个白色的电源接头
原装多媒体，把螺丝卸下来

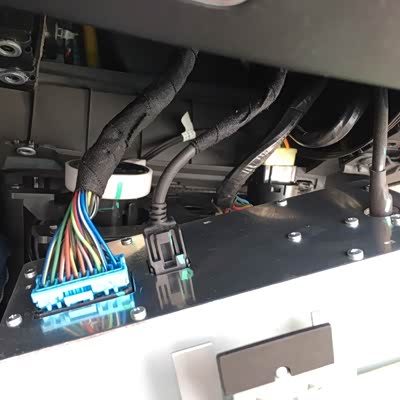

多媒体上这根是收音机的天线，要插到新导航上
这根是原装多媒体的u盘放歌的线，用电工胶带包上，不再需要了.记得要固定哦，免异响
倒车后视的接线图
倒车后视连接的话，需要拆后备箱板.下面两个是螺丝，其他都是塑料的卡子
后备箱板接近高位刹车灯的板子也要拆，方便布线

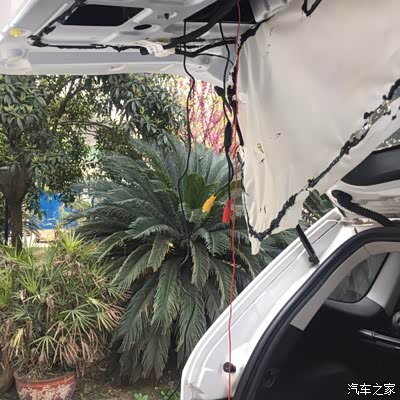

后备箱拆开后，漏出隔音膜
取倒车灯的电
从左上角原车过线那个胶孔走线
新导航连线.注意gps别忘了接天线
割胶布线
装上效果
倒车效果
