电解锁 解决中门难开问题 [一]

任我行881
0浏览 · 2016-04-06 12:26
       说之前,在此感谢帮助过的深圳的雄哥、车友群的顺哥、毅锋兄、及各位车友。遇到杂症直呼三位解决了我的难题。特别感谢深圳的雄哥,是他改装好了电解锁套件发给我,然后耐心指导我完成了改装
。全程一人作业,可能有的图没全拍到。文才有限,图解没那么详细还望大家理解。
       长城这款MPV用途广,空间大,载人拉货,
,外出旅游,宜商宜家。什么车有好的一面也有它弱的一面,只让车友们头疼的就是车的中门难开关,所有现在出现了自动电门,电吸门,电解锁。三套电门各有千秋,大家应该也了解一些,我就不一一说了。


相比其它电机改装工序简单点

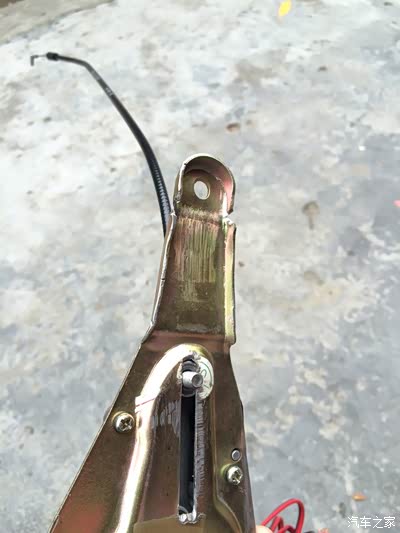

电机里需要改动一下

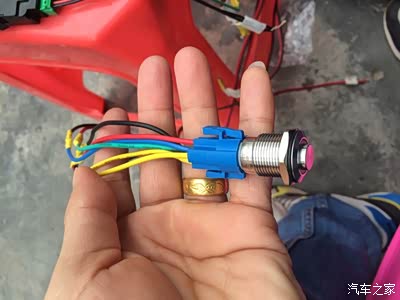

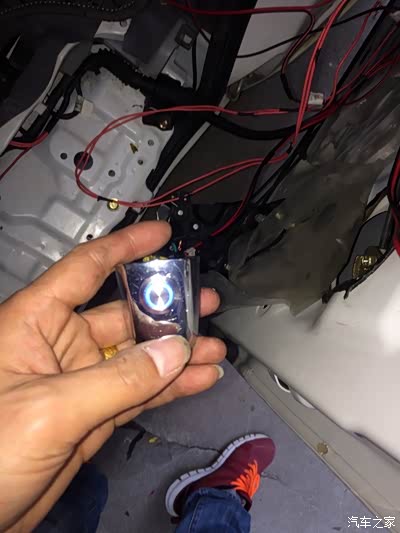

凸头开关,听车友说平头不太好用。

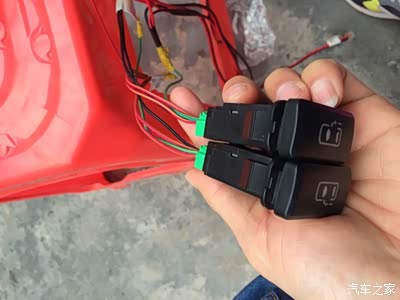

中控开关

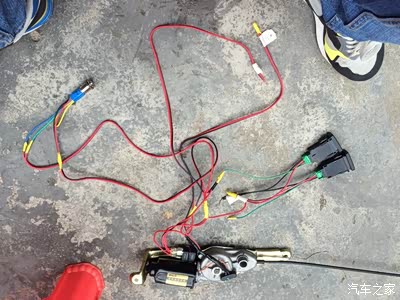

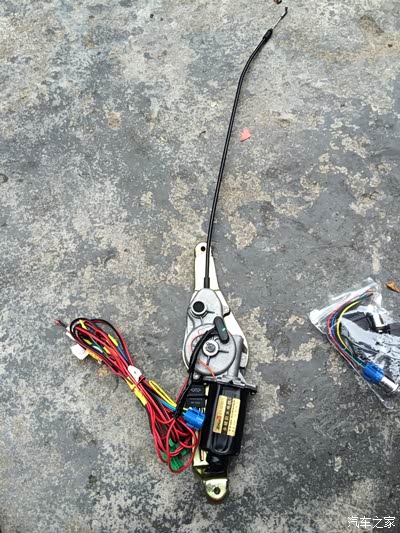

一边门的件就是这么简单

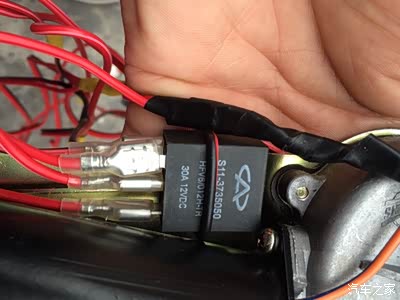

继电器型号

套件到货,择日再改

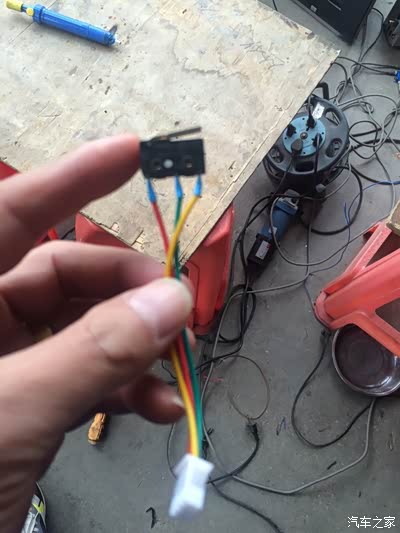

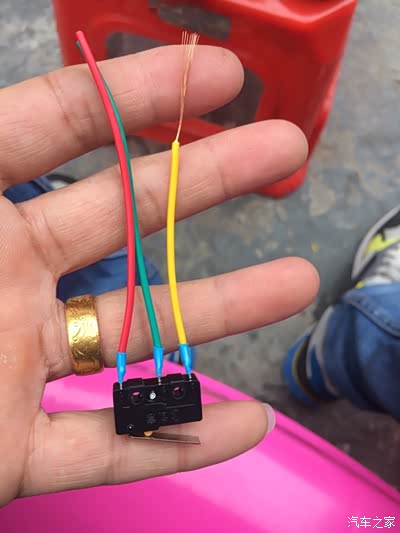

微动开关必须要的

三元一个买了6个,

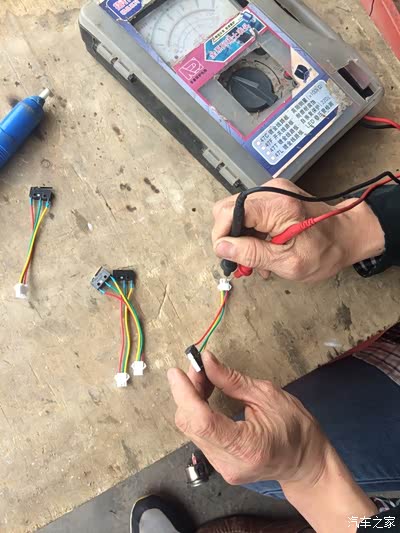

叫卖家一一试好

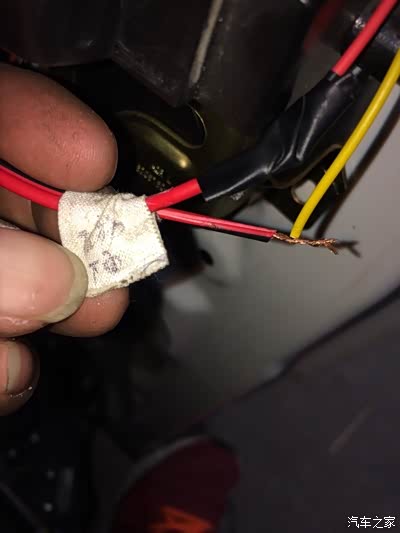

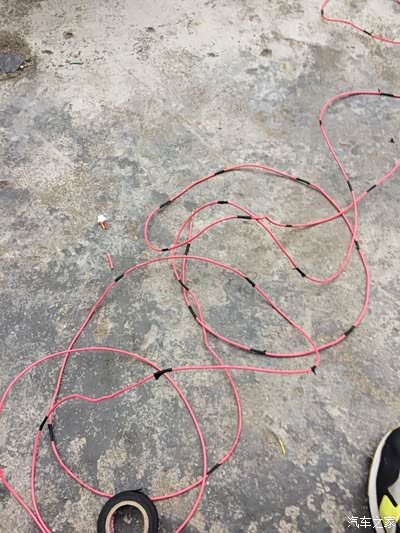

买不到双色线,就能用这招了

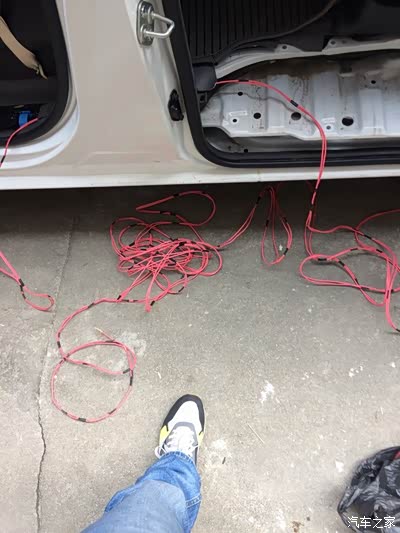

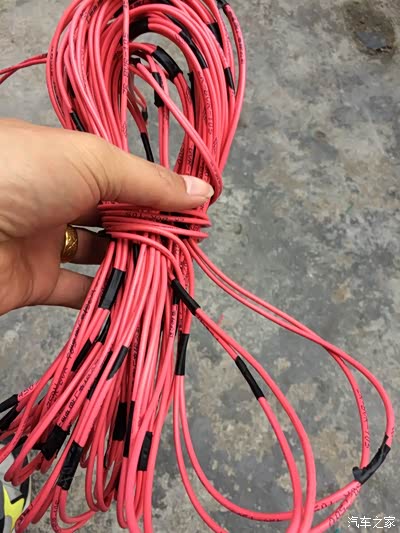

26米这活干得尴尬]

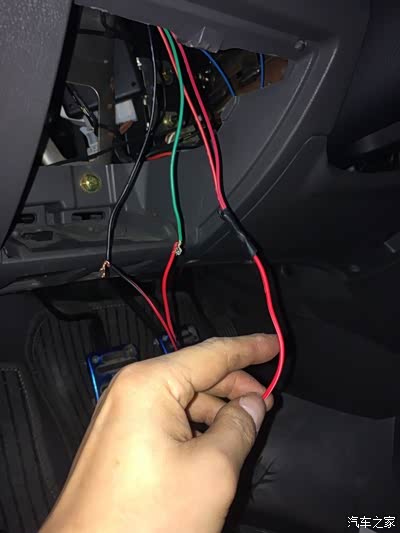

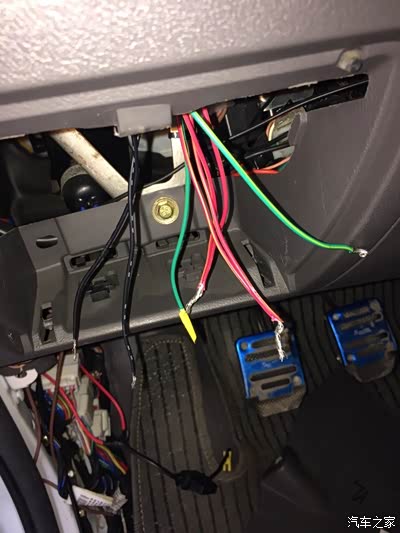

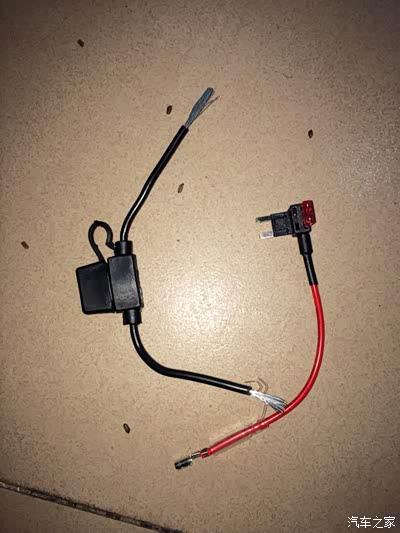

左右拉常电加上保险,安全第一。到后面有图解。

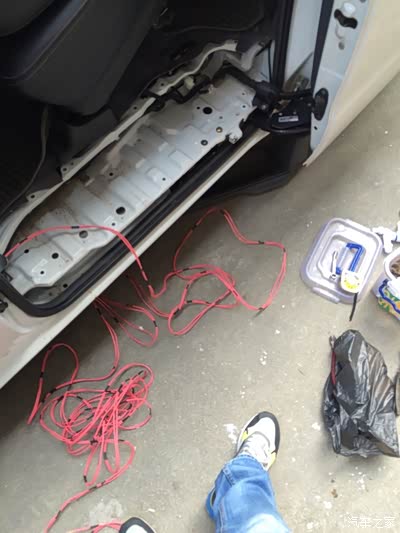

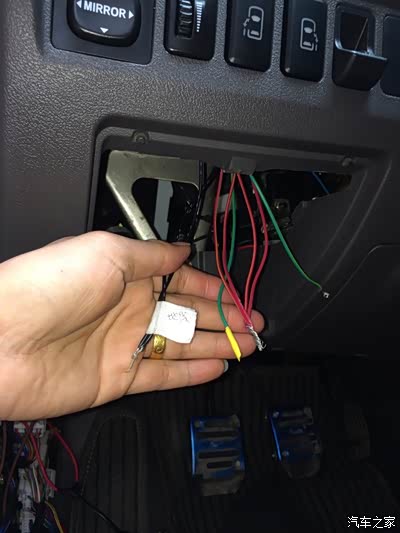

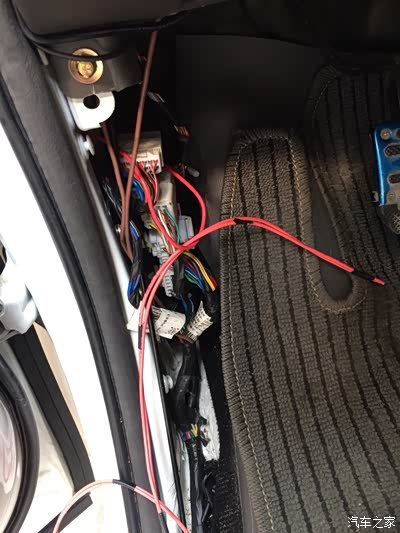

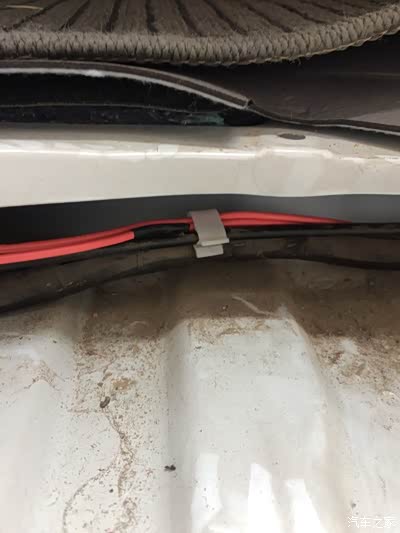

拆完走线


1.5的线就是容易穿

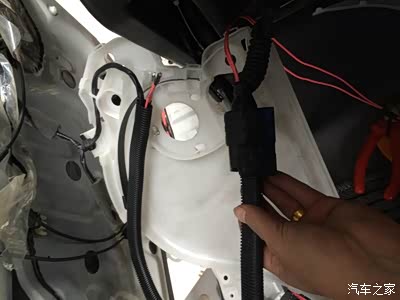

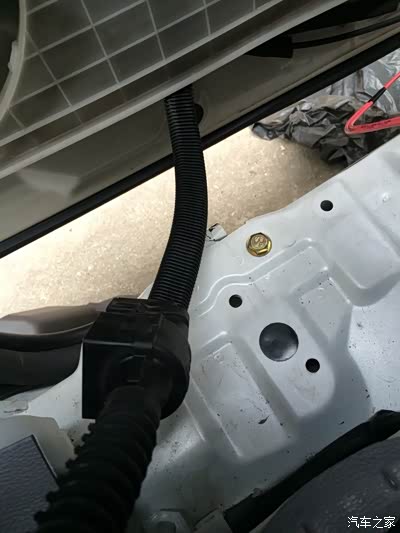

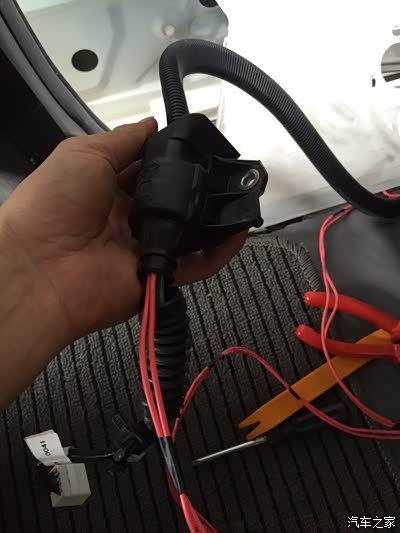

线要经过那黑管,左右滑门才安全

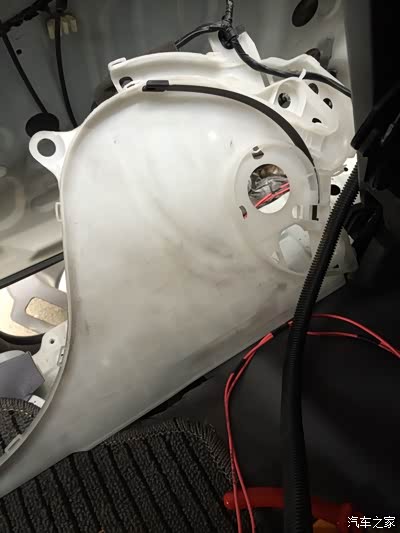

进黑管必须拆开这个

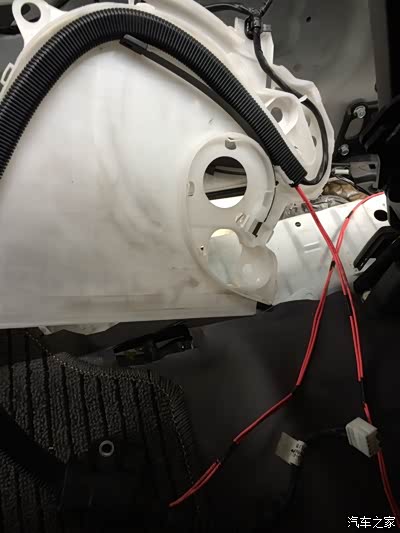

一步到位,比较顺利

出来了

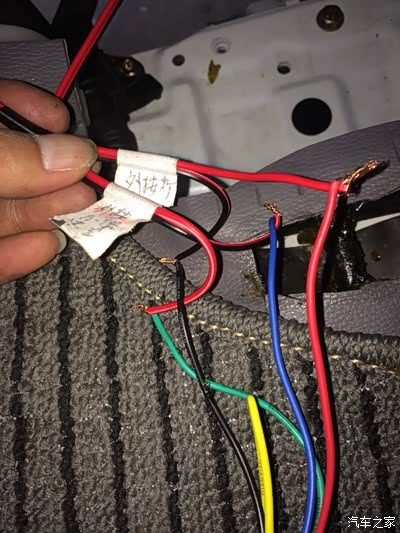

刚开始只拉了两条,其实要四条。两条接中按开关,一条搭铁线,一条常电线。

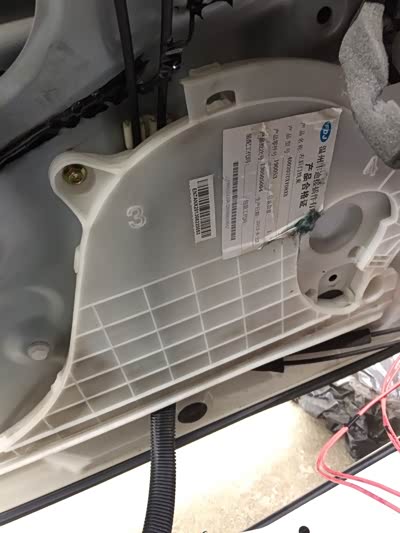

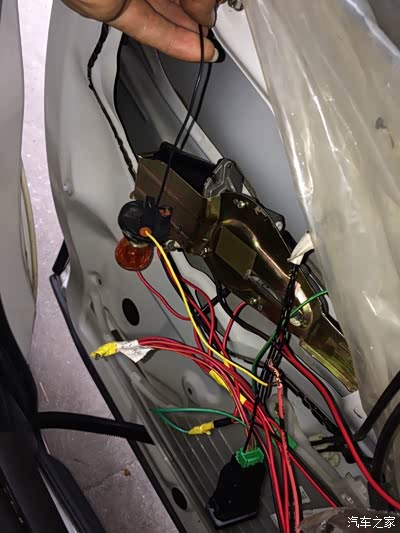

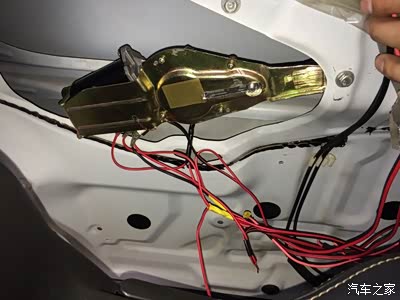

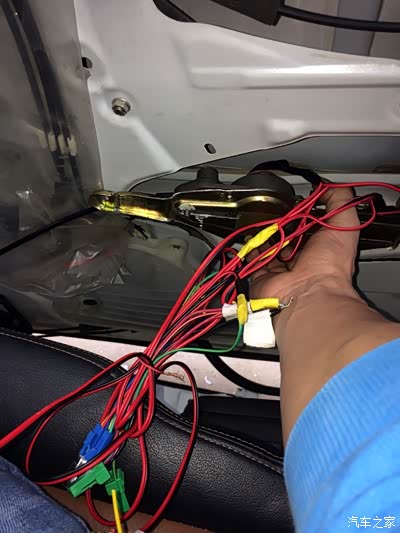

上电机比对位置

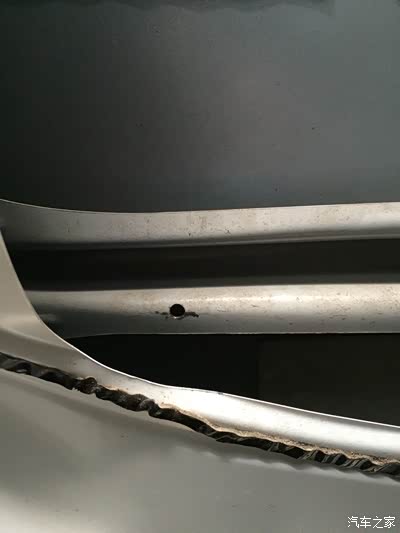

位置定好,装电机只需开两个孔。

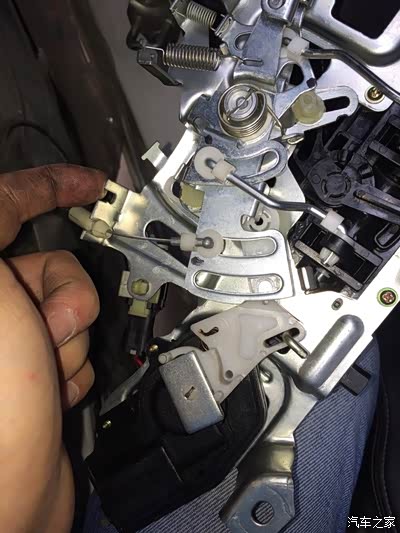

拆开锁块了解装拉索位,原锁有预留卡位。

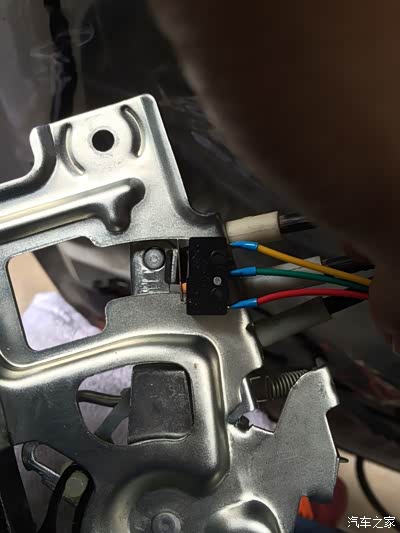

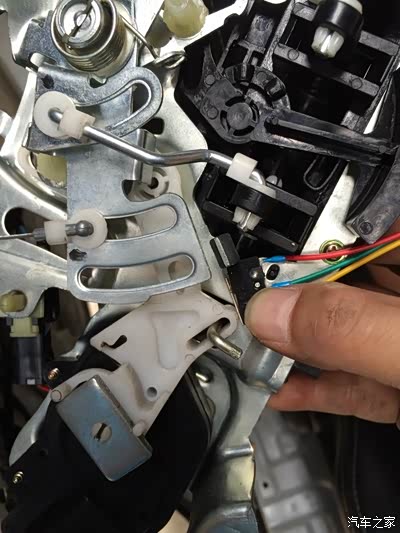

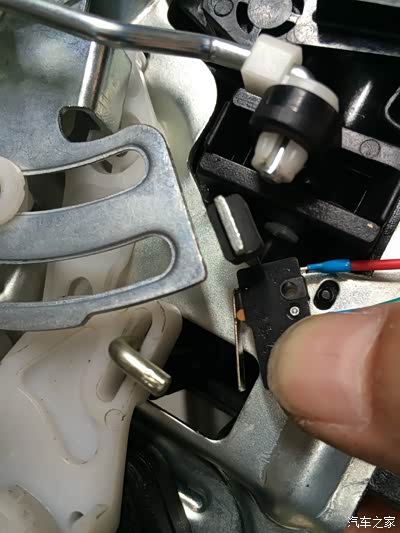

关键的上微动开关安装位置要看准。

还有下微动开关,

中控锁开关,开关触碰微动开关位置要对好。住置能对好后,可以上螺丝也可用AB胶粘。我上微动开关是上的螺丝,下微动是粘的AB胶,因为下面的装螺丝不好装。

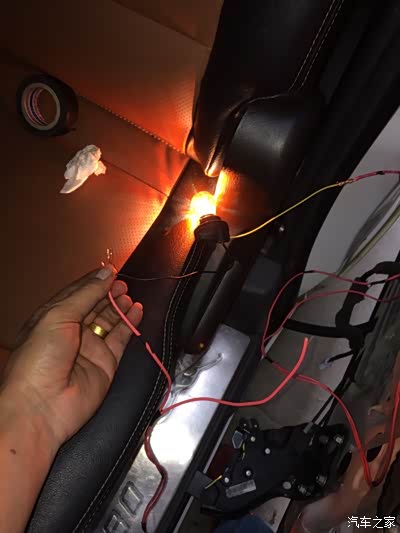

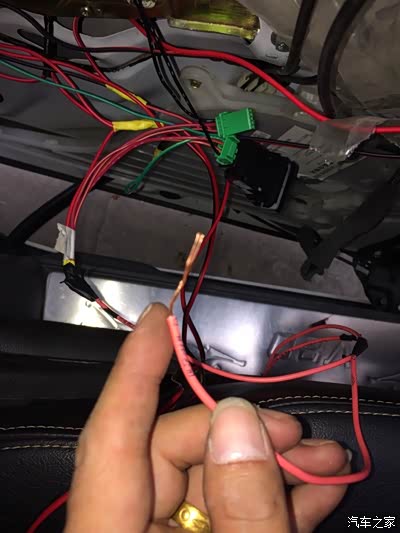

试下常电

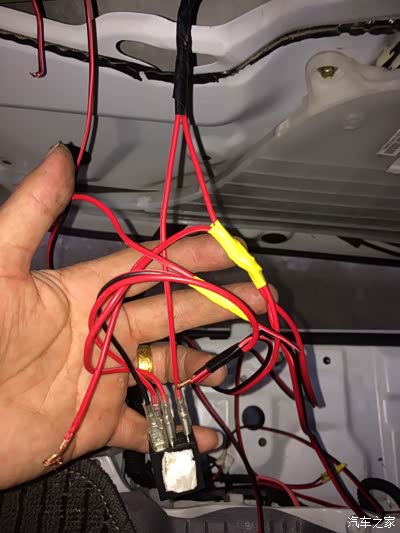

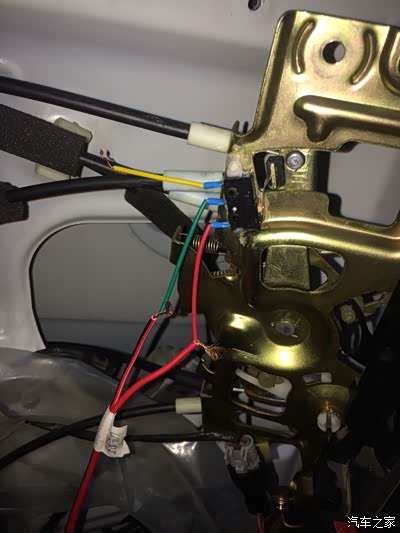

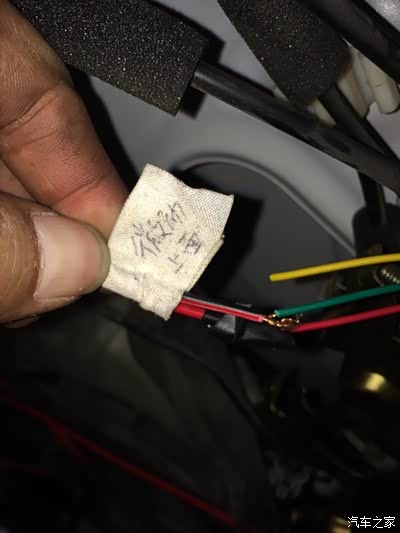

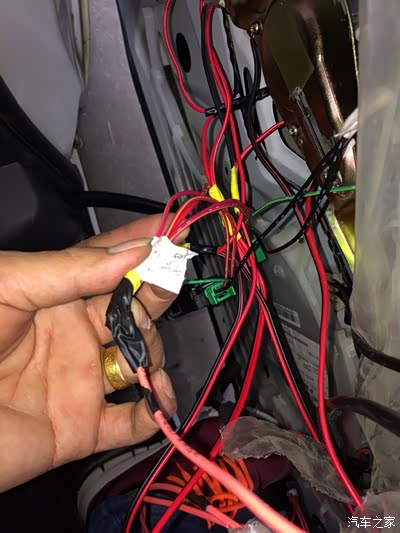

上微动开关接线

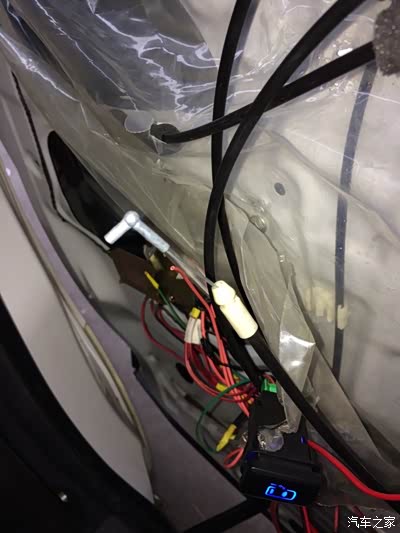

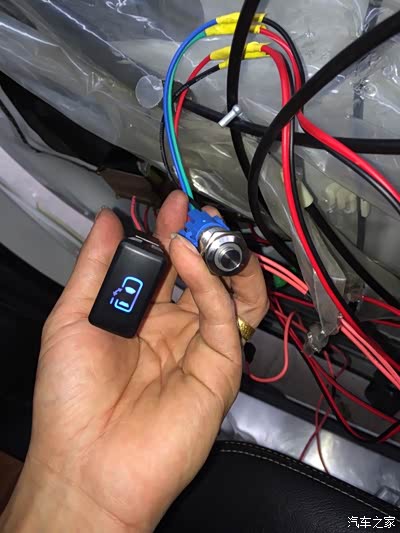

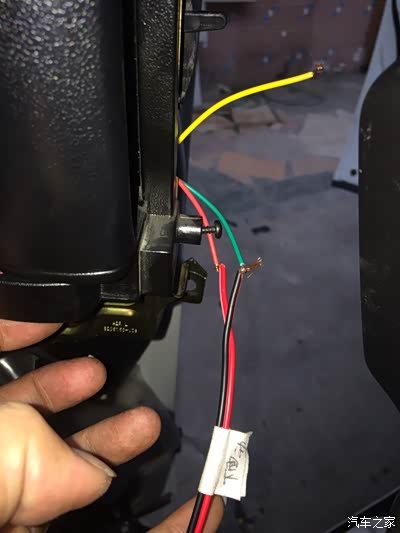

这是接中门外按开关线

累了晕了喝红牛

止处接线省略一万字,对于白菜级的我,也解释不出因为所以。
头都搞大了。头两天搞一次疼一次,后来搞一次来一瓶红牛,还真有效

下微动开关接线

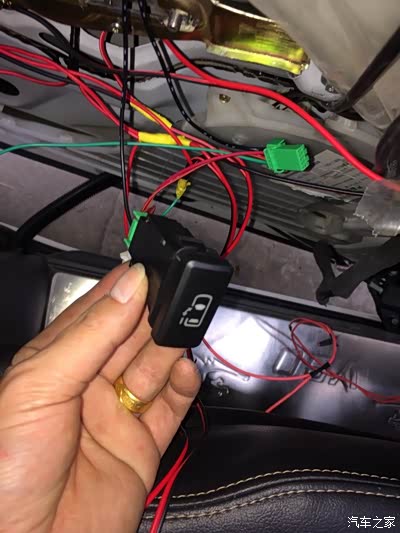

中控开关接线

试下开门状况,开门不到位

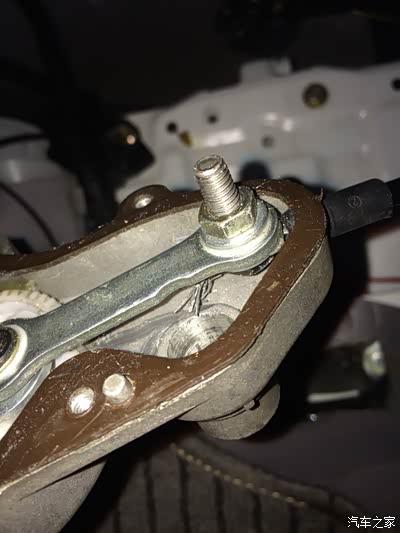

拆开电机调拉索,松了这个调节。

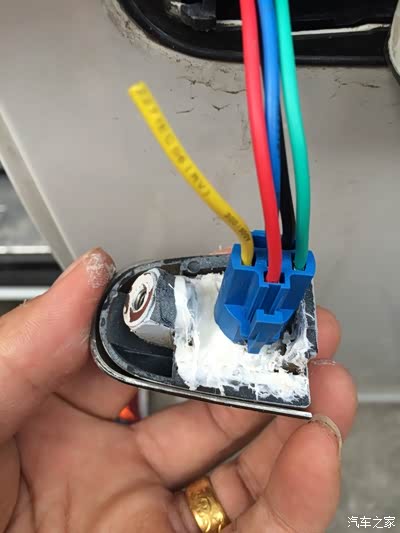

听车友说开关不防水,打点玻璃胶不知这样可否

外按也打点,干后再刮干净。

发到中途发现手机只能上传50张图片
看来要发续集了
