老马手套箱加装点烟器接口

删除取消推荐置顶取消置顶关闭回复打开回复楼主禁言移动帖子重置头像操作记录

汽车之家的马六车友们，我又来上作业了，自从记录仪霸占了点烟器，布线露在外面难看不说，有时候想给手机充电都没有位置，所以决定加装一个，话不多说，直接上流程，希望对不懂的车友有用。

一、准备工作：

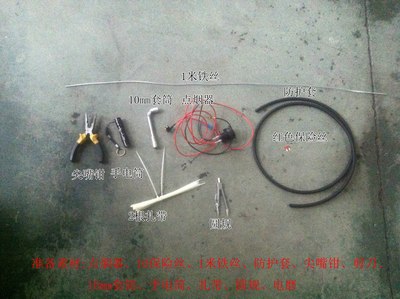

工具及材料：点烟器、10保险丝、1米铁丝、防护套、小刀、尖嘴钳、剪刀、 10mm套筒、手电筒、扎带、圆规、电磨。

二、安装流程：

1.先进入副驾驶室，打开手套箱将它拆下，方便点烟器打孔及安装；

2.打开手套箱，左右两侧用力点往内挤压，当手套箱卡脚（A）直径小于手套箱外口直径的时候再往自己身体方向拉出，手套箱拉右侧拉杆往左推下就脱落，再往上抬使手套箱卡脚（B）与车身分离，整个手套箱拆下；（会这一步就等于自己会换空调滤芯拉，嘻嘻！）

3.主驾驶左侧底部就是保险盒位置，用手指扣动打开处往外拉就能打开保险盒盖；

4.把点烟器保险丝用尖嘴钳拔出；

5.把卸下的手套箱做上打孔中心位置（白色尺寸标错了，不好意思啊，嘻嘻！），尺寸按红色文字来；

6.把圆规两脚间调整到14.25mm,因为点烟器螺柱直径为28.5mm;

7.用圆规画好28.5mm的圆，为打孔做上标记，以免过大；

8.先用小刀搞穿，搞个小孔让电磨头能放进去；

9.用电磨直接扩大到28.5mm大；

10.把点烟器上的螺母先旋掉；

11.把点烟器从手套箱内部放入穿过刚才打好的圆孔

12.把螺母旋紧固定，再把红色电线先拔掉；

13.把防护套用剪刀剪开一半的口子；

14.把红色电线按到防护套里面去；

15.把一米铁丝从副驾驶室手套箱位置穿到主驾驶位置去，中间有孔的；

16.副驾驶室这边把铁丝用尖嘴钳弯成U型，把点烟器保险丝这头套入铁丝，用尖嘴钳稍微加紧不掉即可；

17.主驾驶室那头铁丝拉出即可；

18.副驾驶室这边把红色电线插回原位置；

19.手套箱拆掉处的地方有一根很粗很大的铁管，把上面的螺丝用10mm套筒逆时针方向松掉；

20.把点烟器上的黑色电线套上，用10mm套筒顺时针方向拧紧；

21.用扎带把防护套固定拉紧；

22.把手套箱安装回去，先把手套箱底部卡脚（B）先套上；

23.把手套箱拉杆套回拉杆固定点，再按住手套箱两侧用力挤压再往里推即可，副驾驶室安装工作弯成；

24.主驾驶室这边把点烟器保险丝插头安上红色保险丝，位置就在黄色保险丝隔壁；

25.把点烟器保险丝插头用保险盒上方外壳放入，拉到保险盒位置；

26.把点烟器保险丝插头插到原来保险丝的位置，按到底即可；

27.把主驾驶室这边的防护套也用扎带拉紧固定在金属架上，因为在方向盘下面位置，人必须躺在地板上工作；

28.先把保险盒一头的卡脚先插入按好，再把打开处位置往里按固定即可，此时外加点烟器工作全部圆满弯成。

安装好后，中控台上的点烟器盖子又恢复原装了，而手套箱里的点烟器给记录仪供电，外观根本看不出布线。
