作业已经完成，还没测试大功率电器的使用，
改了逆变器的开关在原车的放水杯前面的三个预留开关的中间位置，
行车灯的正极接在了手套箱里面的转钥匙通电的正极，负极直接接电瓶了，回头再补充图片

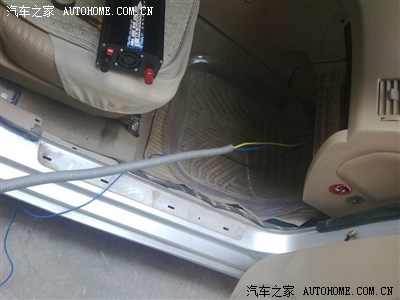

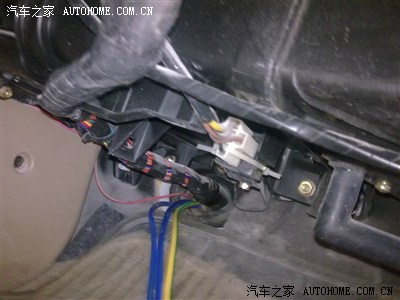

这里就是前舱到驾驶位副座脚下的通道

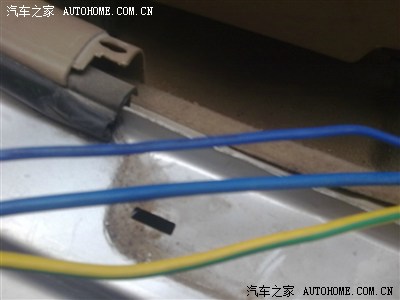

引了三条线，线都是自己工程余下来的，只有这些线了，就没有去分什么具体颜色了，
两条大的6平方的线，大的蓝线电瓶正极，绿色地线接电瓶负极，
小的2.5平方的蓝线接手套箱的ACC正极，接到了开尾箱的中间预留开关处，加装了日行灯的开关，方便查车时关闭，

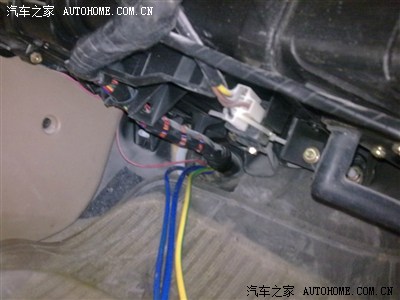

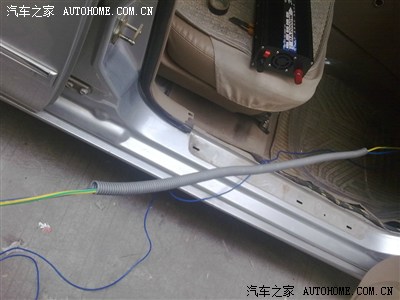

副驾驶位前
开始准备走右侧护板，结果放弃了，优化到中间，

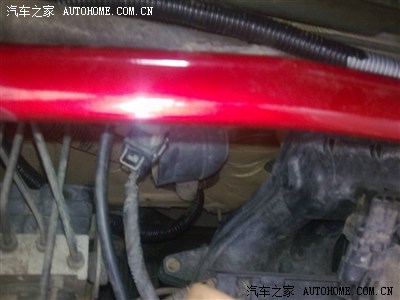

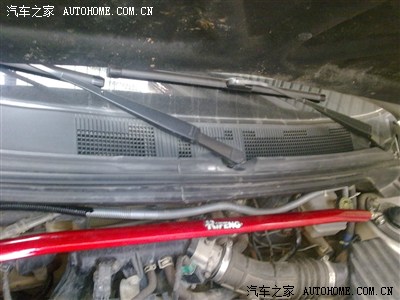

前舱看到的连接处，都加装了空调专用的波纹管，防止安全隐患，前段上了一些黑胶布，后面感觉太长，麻烦就免了
用波纹管一直走到电瓶

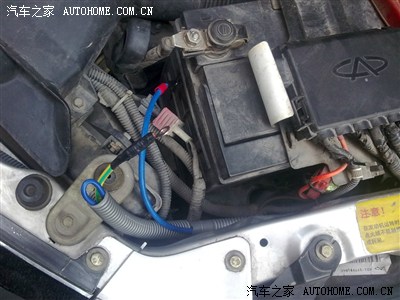

绿色负极，大蓝电瓶正极，小蓝预留的日行灯正极，来自手套箱ACC正极，
（开关在驾驶位拉尾箱盖的中间加装了开关，）

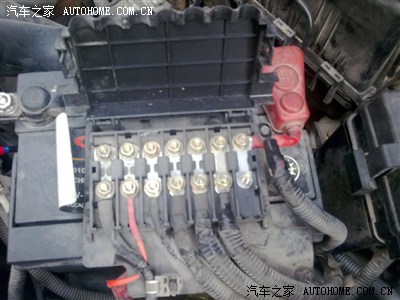

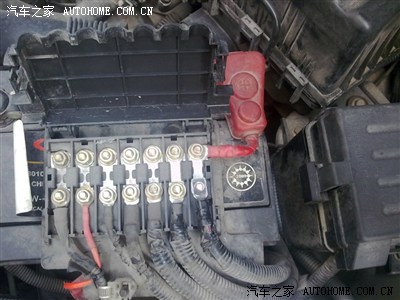

大蓝接在了发电机的保险下端，保险盒的第一个，
另外大家拆开保险盒，看下，下面有没有线被老鼠咬了，我的就被咬了，

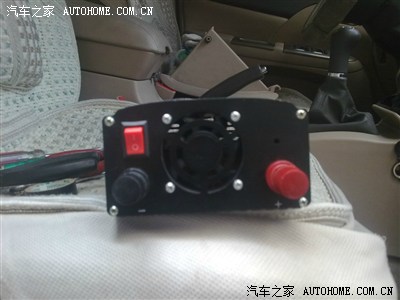

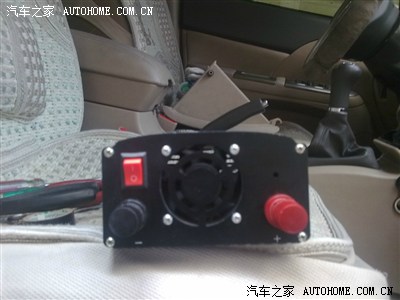

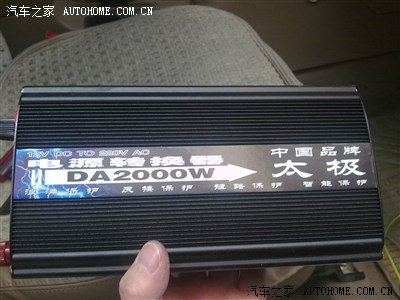

逆变器的220V接排插的三角电源插头
电瓶接头，原配开关，给我改走了，
连里面走线都加了波纹管
