方向盘按键加装背景灯之初探

今天闲的无事，突发奇想，方控好用了，但是按键没有背景灯，一是晚上看不到按键，二是没档次。能不能加装背景灯呢，答案是理论上可以，实际操作还要进一步验证，还需购买高亮发光二极管及电路。

先说说加装思路，欢迎各位祺友出谋划策，互相学习，争取早日实现，不喜请勿喷，谢谢。

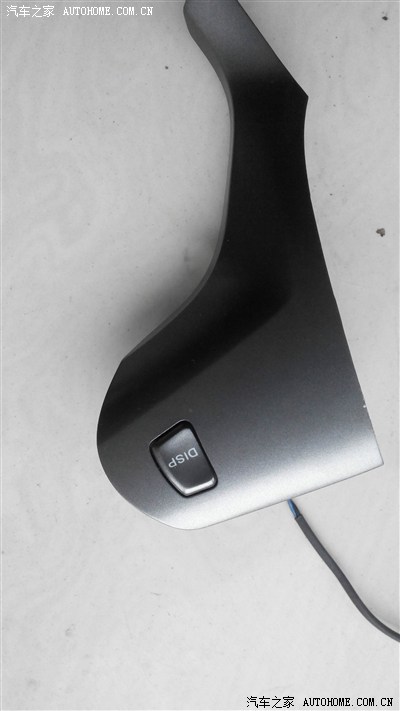

找出退休的原车按键

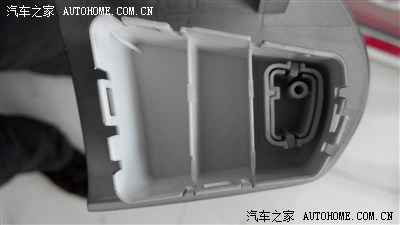

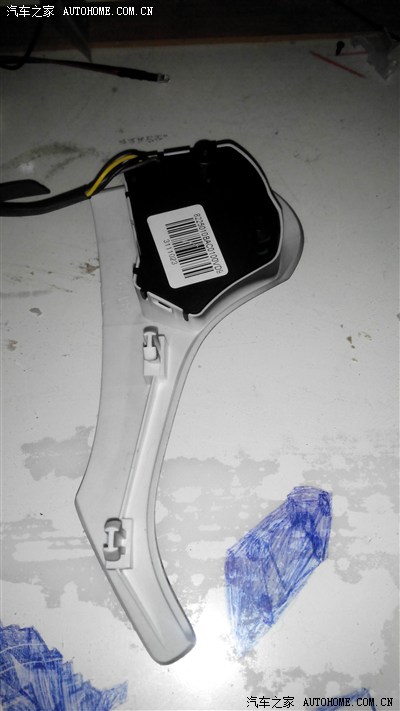

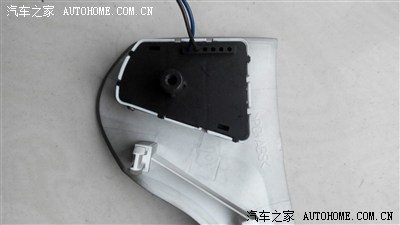

拆开背面

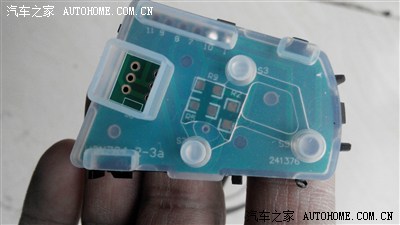

按键电路板和按键膜

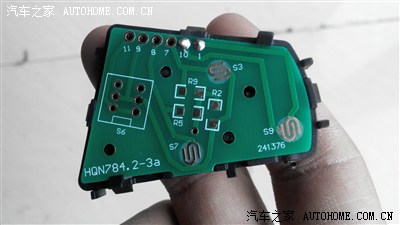

电路很简单没有任何电子元件，加装的发光LED就焊装在这里，在S9焊盘上面的位置打上孔，就能固定。

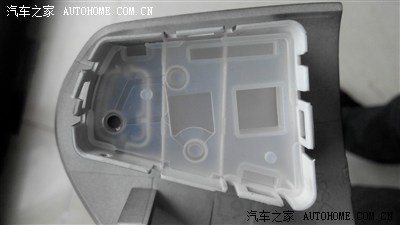

关键是这里，按键膜后面

这是原车DIPLAY键，在这里装上高亮发光二极管（发光LED也可以粘在这里），正面就能亮了，我用手电试了一下，亮度还可以，电路能解决的话，就能成功。

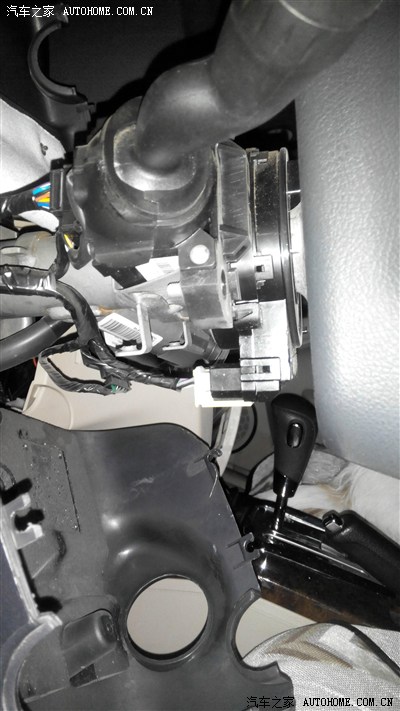

探讨还在继续，还得拆方向盘气囊。

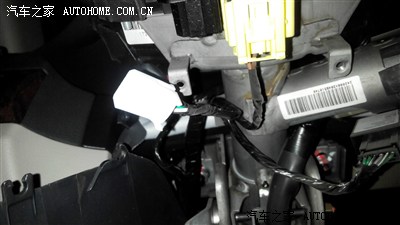

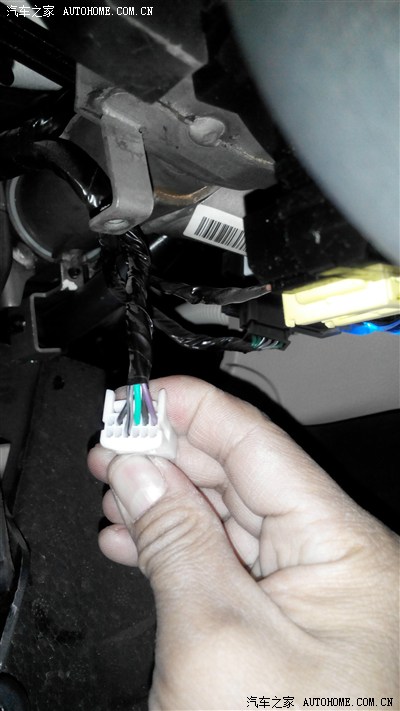

这个白色插头就是游丝的接口，从背景灯引入12V电源经降压到3V左右，通过第6和第12脚进入，到达方向盘按键。

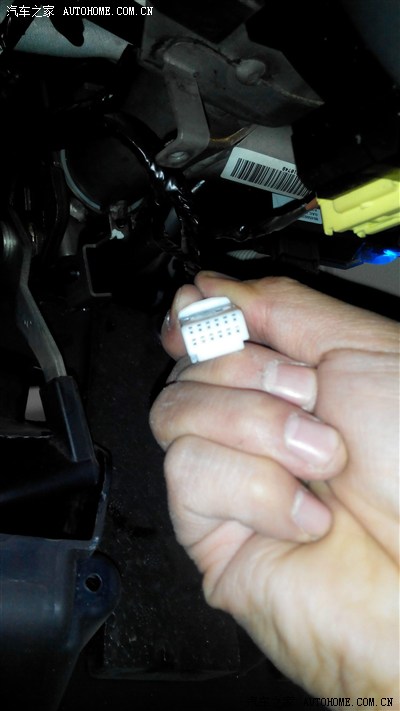

安装过方控的祺友应该熟悉这个插头吧

有希望吧,第6和第12是空闲的。
广汽还是比较厚道的，线束虽然被省掉了，但通过加线可以接上。

-----------------------------------------------------------------------------------------------------------------------

11月30日更新，供电走线已经不是问题了，难点是如何固定LED发光管。

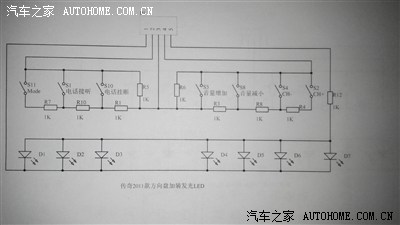

自己画的电路图，上半部分是原车的，下半部分是想加装的蓝色发光LED。

又发了一套按键，400米。

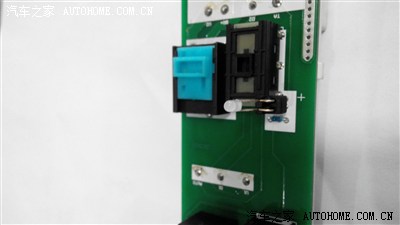

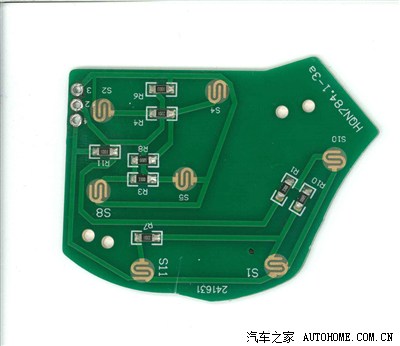

就要在这上面加装。看来传祺的工程师压根就没想装LED发光管，太遗憾了，没有预留位置，要是安装贴片式，就得改电路板，需要抄板，在从新设计布线，成本很高。我想焊装直插式LED管。

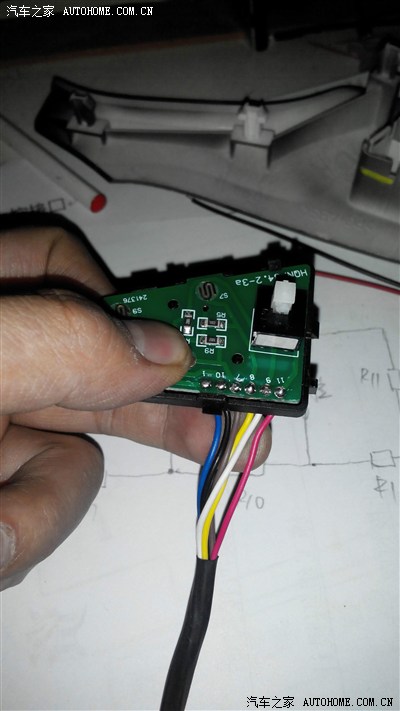

方向盘左侧按键电路板。

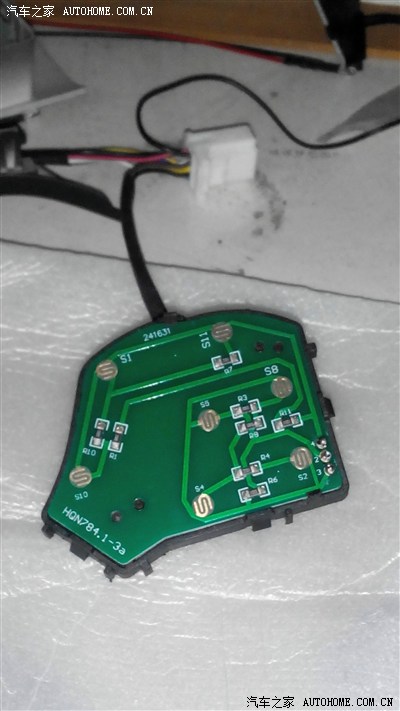

方向盘右侧按键电路板。

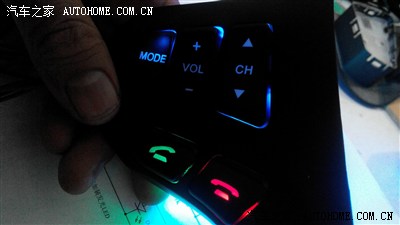

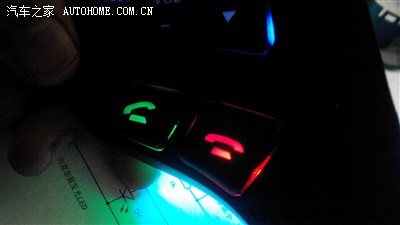

发光LED到货，测试一下

效果不太理想，原因是发光LED太亮。

要买这种的，3mm磨砂散光LED，光线柔和。从新发货。
