五菱宏光S 1.5E 工作台隔音及迎宾灯尾箱灯改造

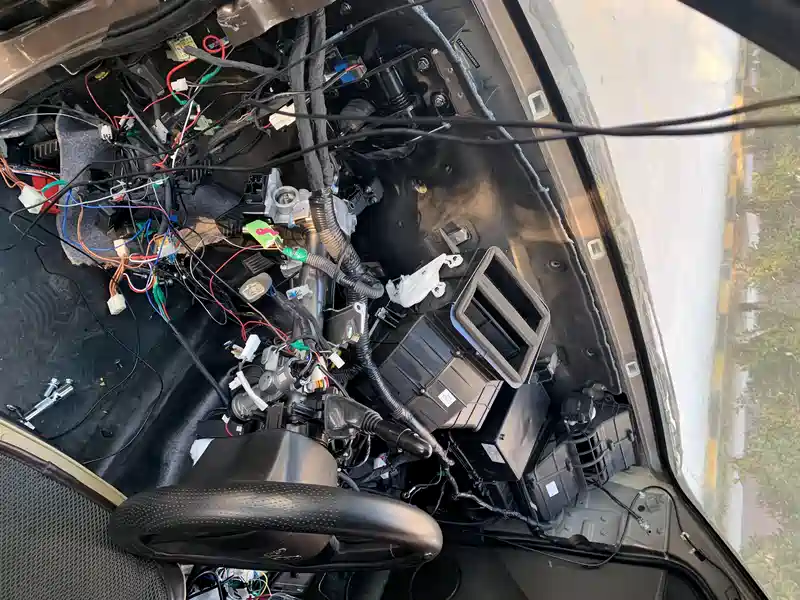

拆下的效果！

第一层止震板.

蒸发器拆不掉只能把螺丝拆掉（螺丝拧掉后就可以左右轻微移动了），贴止震板。

第二层隔音棉。

装上防撞梁的效果。

准备固定尾箱左右灯。

开完孔后背面热熔胶固定。

左耳打孔（18CM）因为之前把开孔直径搞错了，孔开大了 导致后面从排大孔径的灯。

原车的镜片用了过大，某宝另外买的一块20块钱，这个配件确实便宜。

布线。

接着布线。仔细看后门下面几个装好的螺丝铆钉。 固定内饰板用的。

分体灯光控制器主板我选择用热熔胶固定在，方向盘下护板内侧。之前买的原件盒小了，只能拆掉一面，不然用不成。

控制端，6MM钻头开孔，控制于此。

这是装好的效果. 可以实现车内所有阅读灯，光线调节。

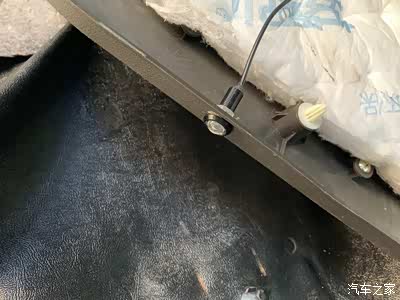

门下迎宾灯，安装图。

位迎宾灯做个插头，

迎宾灯的供电端，全部做端子防水插，以后便于更换。

另外一个设备，阅读灯控制器功能如下，热熔胶，绝缘胶带 防护处理
八大主要功能：
1.遥控开锁灯亮，延时亮到调定的时间后熄灭（寻车迎宾功能）；
2.打开车门灯亮，关闭车门时灯延时亮到调定的时间后熄灭；
3.车门不关闭或没关好，车灯不熄灭，一方面可达到提醒驾驶员关闭车门的目的，另一方面也可用它来长时间亮灯；
4.开电门锁至ON或IG档时灯立刻熄灭；
5.行车途中打开车门灯亮，关闭车门灯立刻熄灭；(行车途中停车，也就是当电门锁处在ON档位时，如用遥控开锁，灯不会亮，也不会闪灯。）
6.熄火时灯亮，延时亮到调定的时间后熄灭（伴你回家功能）；
7.熄火下车离开车库时如遥控闭锁，处于延时亮中的灯会立刻熄灭；
8.复位插口可连接光控传感器（需另外购置）实现日夜自动控制（即白天灯不亮，只有夜间灯才会亮）。

做标签。

接线端子和防水排插

车内所有能做端子插头的，不用绝缘胶布缠。

防水端子插头

10A整流二极管，黑进红出单向导电，热缩管伺候。 最少用了10个  这只是一部分.

2进8出保险盒. 上面4个长电，下面4个ACC电。

长电和ACC 全部从思维子相连5跟主线取。（5根线分别是一根长电.两根ACC.一根ON和一根启动马达。自己实测）

这是装好迎宾灯的效果图，前门白光  后门冰蓝，便于区分，

通过整流二极管单独控制！开那个门  哪个门亮和其他门没关系。 两个后门控制中排阅读灯. 前门控制前阅读灯.  开任何一个门 仪表盘都会显示门被打开。

这是尾箱灯效果图.  唯一的开关，尾门，和中门以及前门阅读灯单独控制。

驾驶室门把灯，其他门没装。

左耳灯，  右耳是测摄像头，我也没想装，不想搞的太汽配城。

中控报警器喇叭固定。

一键启动 热熔胶此后， 胶打多了，现在不能严丝合缝，需要返工。

这是新换的中控锁功能（除了遥控尾箱其他都可以用），之前某宝买的哪个定码的，容易被破解，所以就换了，

6平方铜线走从电瓶进车内线，正负两根。(300W逆变器使用）

6平铜线进室内后 通过这个超大的200A继电器 ACC开关控制通断。

绝缘胶布包扎，防止打铁！

纽福克斯7551N 12V 纯正弦300W 逆变器（转换比90% 满载270W）  去年京东买的519元   用AB胶水固定在副驾座椅下面，便于通风散热。

5M螺丝铆钉。

这是去年装的尾箱内饰板，因为厂家出厂前未预留孔，自己打眼又打不到位，到这就这样开了一年，这次一起弄好。

先把位置找好，然后6M 钻头打孔，把铆钉用螺丝先上紧，然后在装饰板。

为了美观，做事做全套，螺丝装饰盖，下面匹配的还有不锈钢镀黑垫片。

档杆前的两个按钮分别是 白色逆变器电源开关. 红色右摄像头临时启动自复位按钮。以及车内实时电压。

中央扶手后的 220V电源插头 和USB闪冲接口

尾箱220V电源插头，和中央扶手的插头是串联的。

最后，这个可以了解一下，只能意会不能言传。某宝去年买的。
