五菱宏光S改仪表灯之里程表液晶屏背光改装
- day古
- 0浏览 · 2018-10-12 21:41
前两天晚上都在捣鼓仪表背光灯和空调背光灯，今天闲的没事做又把仪表拆下来把液晶屏的蓝色背景灯换成白色的，
液晶屏阵脚比较多，

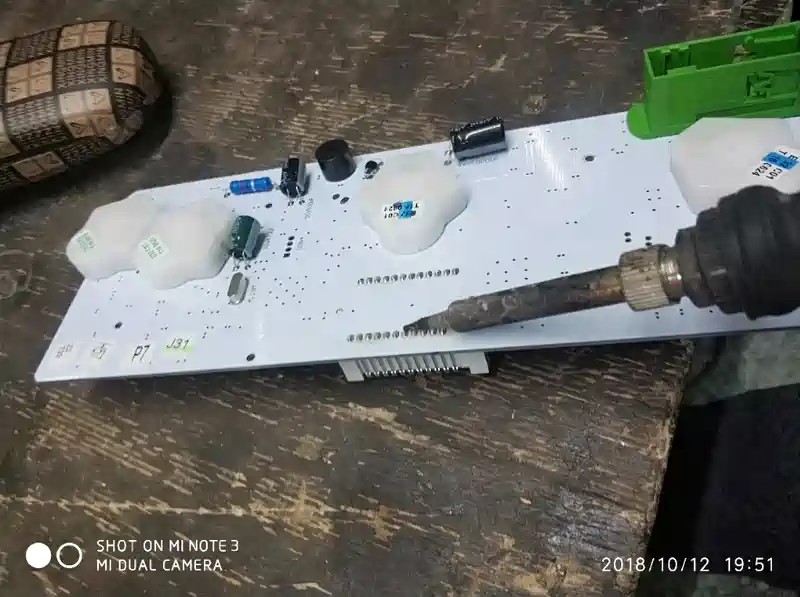

汽车液晶屏拆卸比较麻烦，因为是双面焊接，所以必须要用吸锡器来协助，现在阵脚镀锡，然后用吸锡器吸干净焊锡，
取下液晶屏
液晶屏是玻璃，一定要注意别搞烂了，
这是旧的蓝色灯，好小一个，用电阻限流的，
换上正白色LED灯
把3528正白色LED灯换上
装回液晶屏
装液晶屏有个技巧，先斜斜的对正孔插进去，再摆正插另一面，
装回液晶屏
装回液晶屏。
液晶屏装回，压平衡，别太大力。
先对角焊接
四个对角先焊接，再满焊接，
焊接完成，
焊接完成了该上电看看效果，
全部焊接好后检查一下有没有粘连。否则会烧坏液晶屏。
上电看看效果
上电后的效果，
上电后，那讨厌的蓝色没了，奶白色。更换成功，
白色看着舒服，
全车无蓝
看看全车的灯光，没有蓝色了。看着就舒服，
更换液晶屏背光灯需要一定的动手能力，否则会越搞越烂。
到了这里，全车灯光我已经满意了，向轿车看齐。
更换液晶屏背光灯需要一定的动手能力，否则会越搞越烂。
到了这里，全车灯光我已经满意了，向轿车看齐。
仪表灯拧钥匙启动车子常亮的接线方法
仪表灯常亮的接法。
把仪表线棕白色线仪表背光灯线剪断，插头端的棕白色线接在线束红黄色供电线上，另外一头棕电胶布包好，当拧钥匙ON档的时候不亮，拧到ACC时候就亮跟液晶屏背光同步，也就说发动车子才亮灯，平时ON档停车听歌时候不亮，这样就完美了，论坛里里接红白色线是错误的，一定要接在红黄色那条线并联起来才对。
把仪表线棕白色线仪表背光灯线剪断，插头端的棕白色线接在线束红黄色供电线上，另外一头棕电胶布包好，当拧钥匙ON档的时候不亮，拧到ACC时候就亮跟液晶屏背光同步，也就说发动车子才亮灯，平时ON档停车听歌时候不亮，这样就完美了，论坛里里接红白色线是错误的，一定要接在红黄色那条线并联起来才对。
