宏光s未锁门提醒改装
- 下秒爱你
- 0浏览 · 2016-03-20 13:16
000000未锁门喇叭提醒这个功能车友们反应能否取消，但考虑报警功能又不能不要，所以改装了喇叭和报警分开控制功能，特发此帖！！！
此功能实现喇叭单控功能！但并未取消提醒功能，如果你不加报警喇叭，提醒和报警只会闪灯了～如需有声音提醒、报警需另外装一个继电器和喇叭！
闲来无事就看了电路图，（注：此帖中提到的车型为“宏光s舒适型”其他s车型是否相同未知！！！）喇叭控制线经过车身控制模块BCM，实现喇叭、报警单控双功能，那么，把喇叭控制的进线接到出线就实现了喇叭的单独控制了，车控制模块BCM的出线可以再接报警喇叭就行了！
（?注：改装电路需有电器及电路知识，如改装不当会造成不必要的伤害与损失，请谨慎操作！！！）
需要电路图的请留言！！！
好吧！说点实用的，改装开始了…………
此功能实现喇叭单控功能！但并未取消提醒功能，如果你不加报警喇叭，提醒和报警只会闪灯了～如需有声音提醒、报警需另外装一个继电器和喇叭！
闲来无事就看了电路图，（注：此帖中提到的车型为“宏光s舒适型”其他s车型是否相同未知！！！）喇叭控制线经过车身控制模块BCM，实现喇叭、报警单控双功能，那么，把喇叭控制的进线接到出线就实现了喇叭的单独控制了，车控制模块BCM的出线可以再接报警喇叭就行了！
（?注：改装电路需有电器及电路知识，如改装不当会造成不必要的伤害与损失，请谨慎操作！！！）
需要电路图的请留言！！！
好吧！说点实用的，改装开始了…………

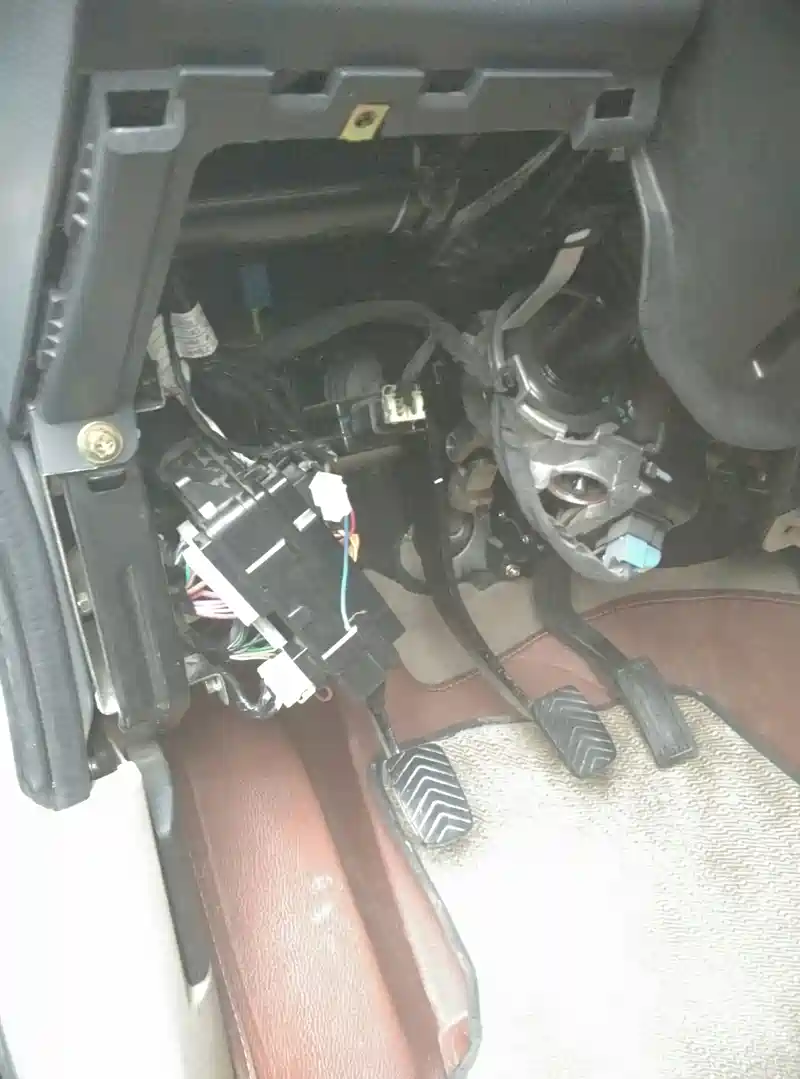

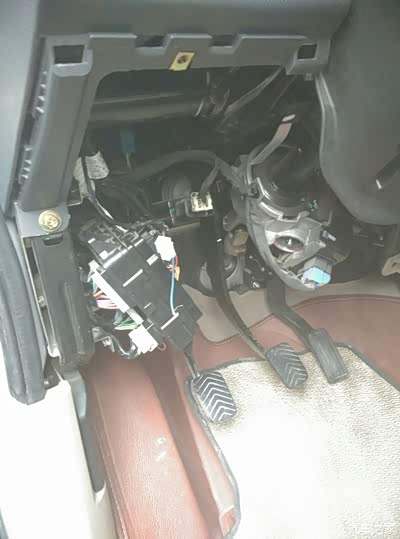

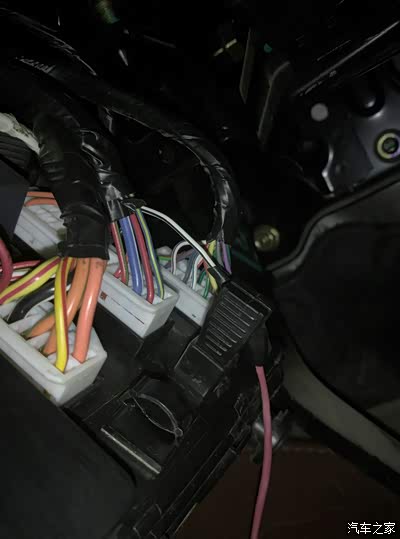

车身控制模块拆卸中……

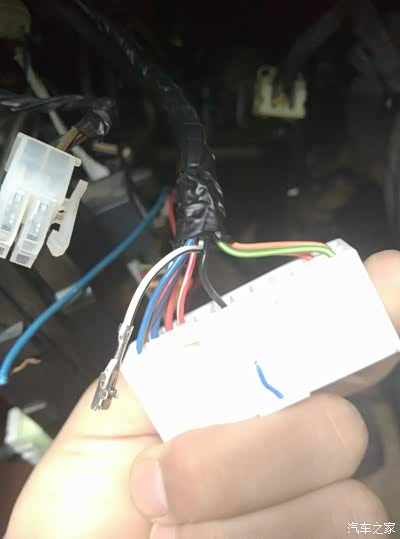

进线出线都是白黑相间的线色，f10剪断短接c2那根线……

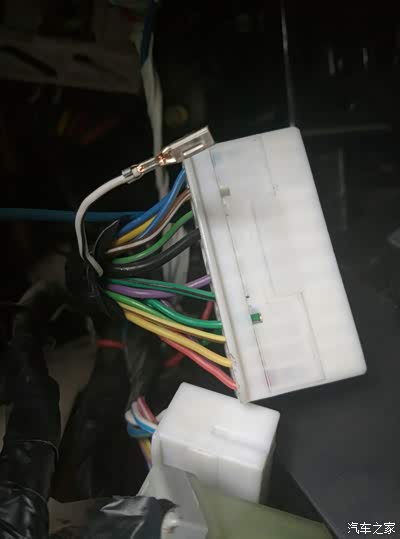

喇叭线c2直接取出短接f10喇叭，线的长度不够可以外加一节！此步骤和上图相同！
到此，喇叭单控功能已经实现了，如有车友不需要声音报警和提醒的功能的～下面的改装可以忽略了！！！
————————————————————
————————————————————
线接到车身控制模块f10已剪的线头上！

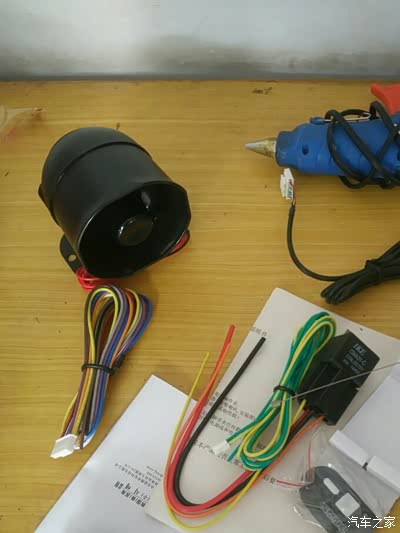

报警喇叭已经准备好了…………

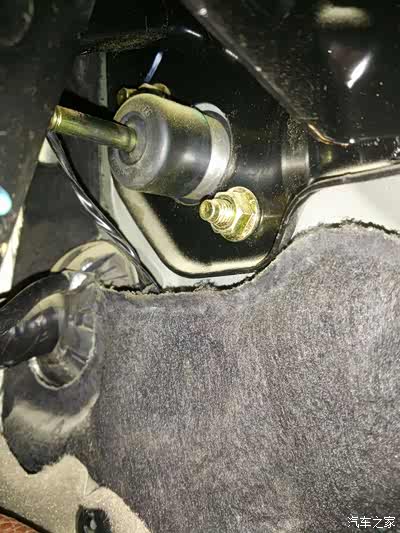

我把车身控制模块的报警喇叭出线从油门踏板上面的预留穿到发动机舱～

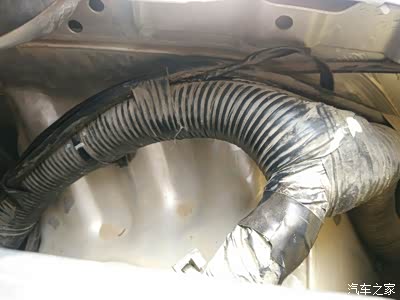

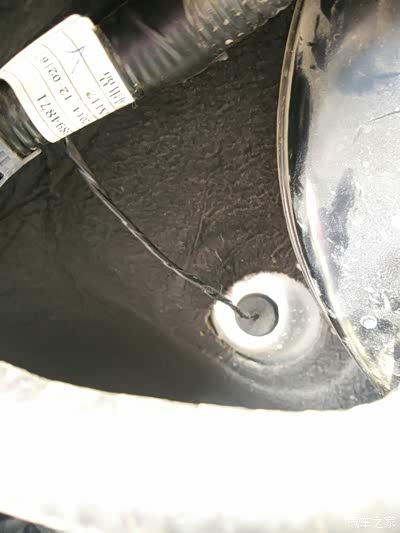

发动机舱穿线位置！（?注意；这条线是负极触发）

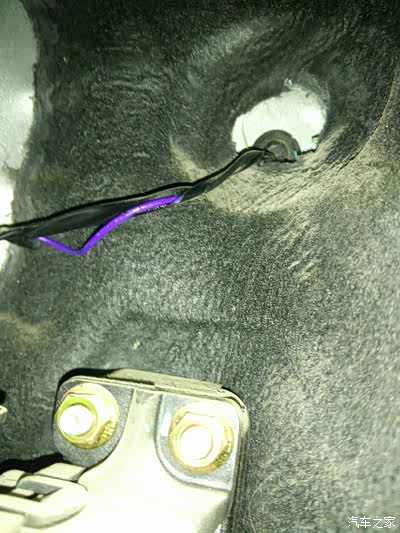

开始跑线……（?注意；这条线是负极触发）

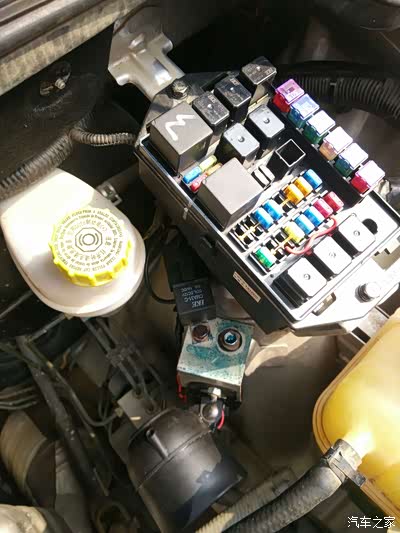

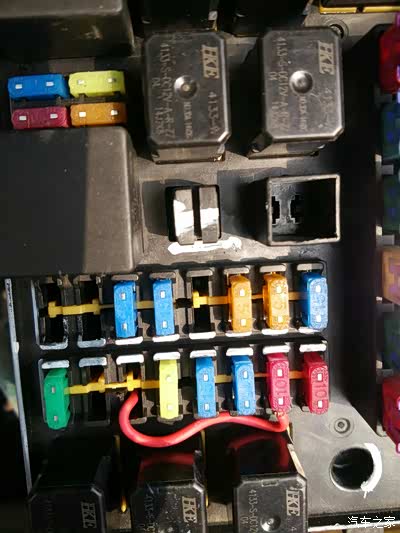

打开发动机边上的保险盒找到喇叭保险的位置！《?警告；警告；这条是常电正极线！！》
把继电器和报警喇叭装好后，接线时可以打开保险盒底部直接接到喇叭的保险上！也可像我这样用线穿到保险位置直接压上！！《?警告；警告；这条是常电正极线！！》

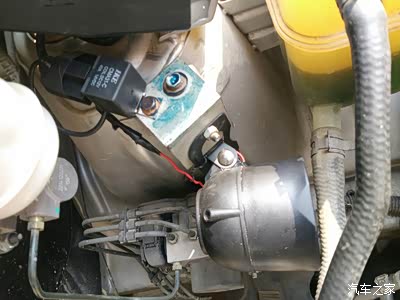

我用了一个继电器用负极触发控制报警器！f10这条线接负极触发，正极是为常电！
到此，改装全部完成，和原车的喇叭声音对比温柔多了，当然，不需要声音报警的更是一种静音享受～！
版权所有，如需转发，请注明来源！
如果你觉得有用，别忘了回复！你的支持，是我前进的动力！谢谢大家！
版权所有，如需转发，请注明来源！
如果你觉得有用，别忘了回复！你的支持，是我前进的动力！谢谢大家！

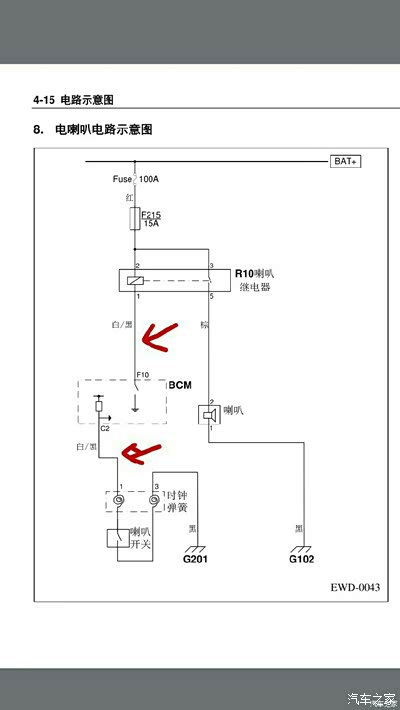

这就是要改装的线路，红色标记
标记

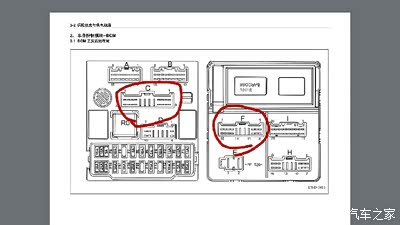

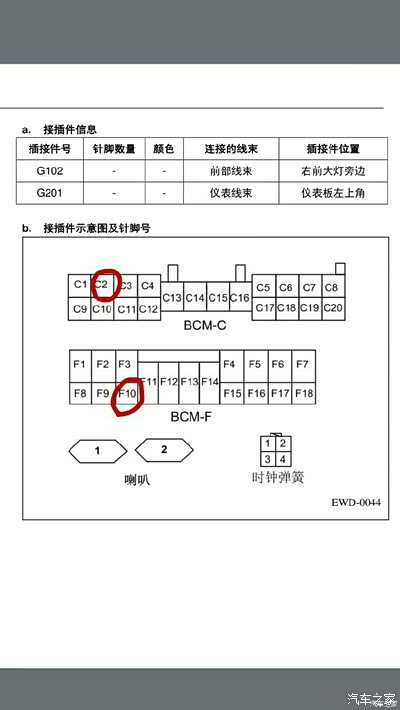

这是车身控制模块线插图，已标记，
开封的夜景
看看那个是小宏？
