【新丰老湿】终于下定决心.排除万难.雄心壮志.重新布线行车记

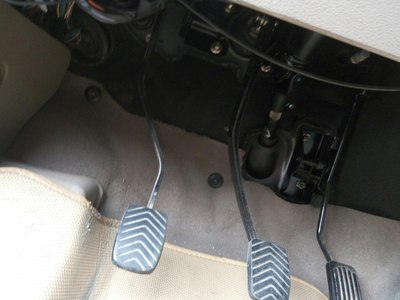

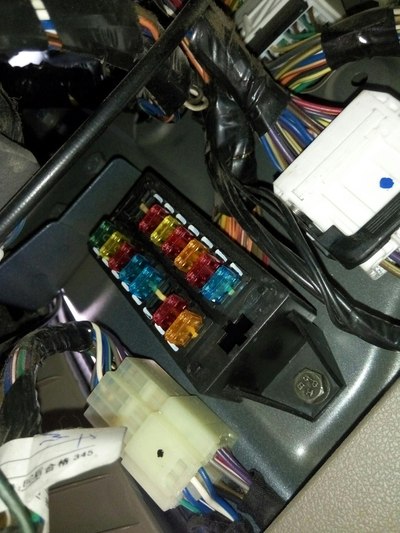

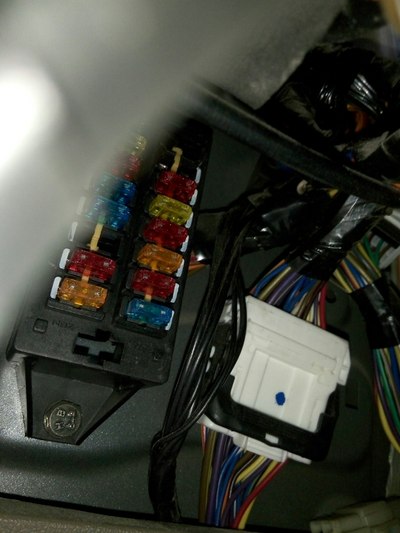

老款宏光只有一个点烟器，对我这动手能力差的人来说相当滴抓狂。插了记录仪却不能给手机充电，用一拖三的点烟器有觉得很乱。我一直喜欢驾驶室简单干净。于是乎，我想了又想，看了又看。骂了还骂。最终还是决定自己动手给记录仪重新布线。之前看过某车友的布线，在保险盒里面取电（正线）。副线随便搭铁。保险盒就在油门踏板的上方

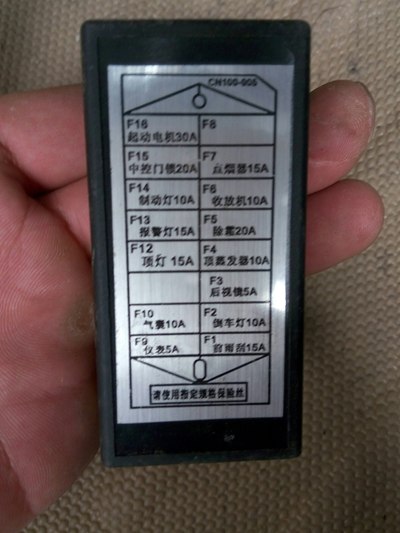

保险盒的盖子有标明线路保险丝的位置



把点烟器的保险丝拔出来，很紧，可能是第一次，拔得我手痛。

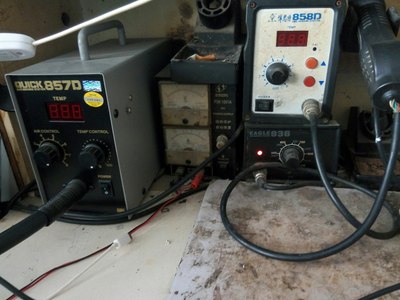

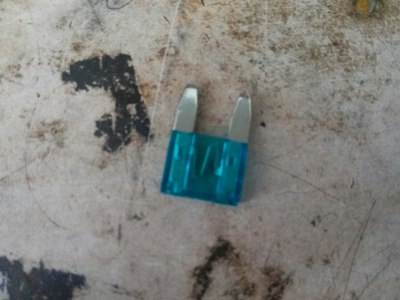

就是这个保险丝我的工具

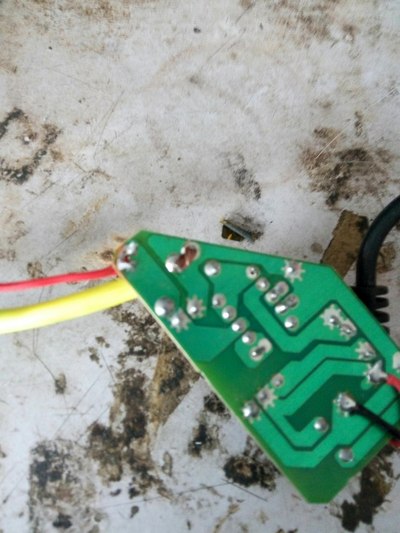

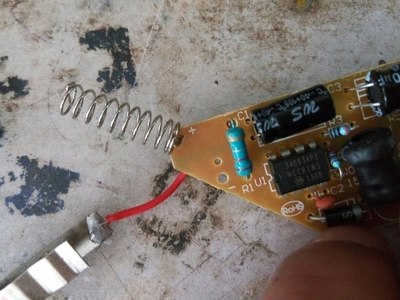

记录仪的烟斗拆出来就是这个样子。有标明正负极

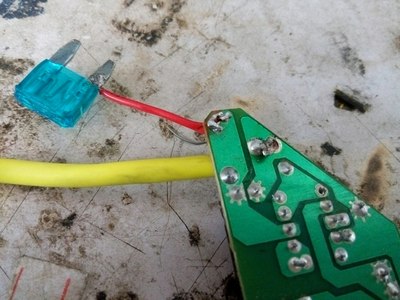

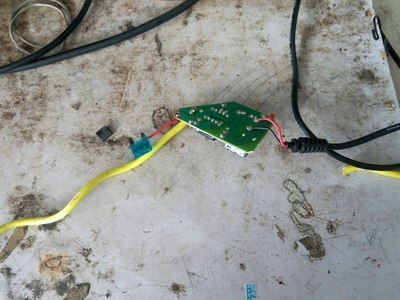

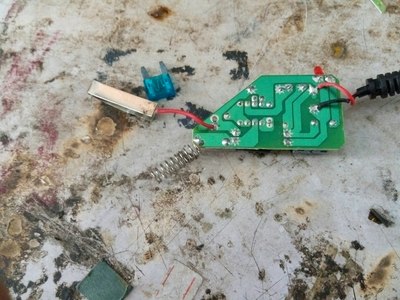

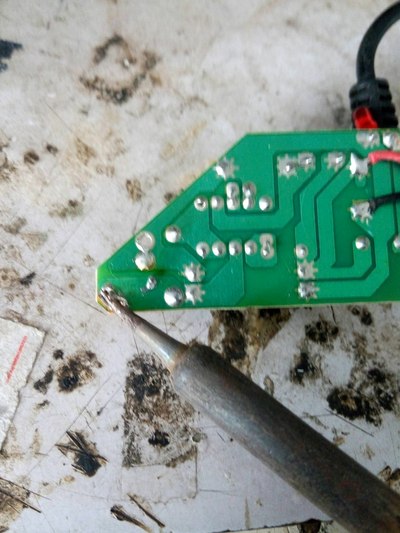

把那弹簧焊下来，加一根线焊接保险丝。负线加长用来搭铁

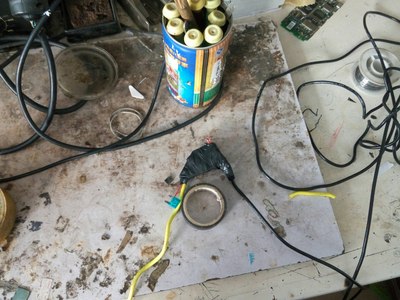

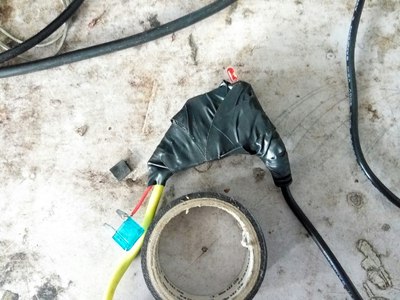

把线焊好后用绝缘胶布封好以防短路

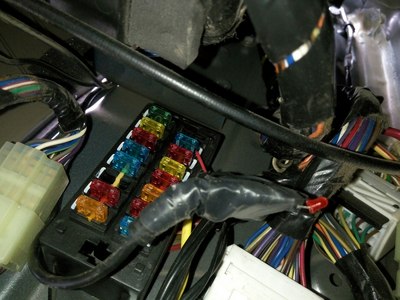

插进去了，有一种想动动的感觉

负线不好搭铁，本想圈在小螺丝里面，但不成功，那颗小螺丝接触不到车身，所以不通电。不懂怎么描述，不知你们能不能看懂

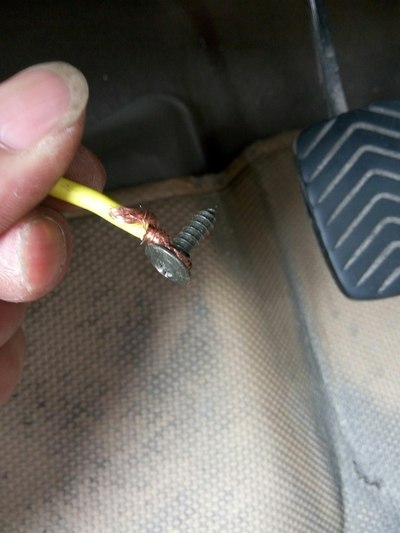

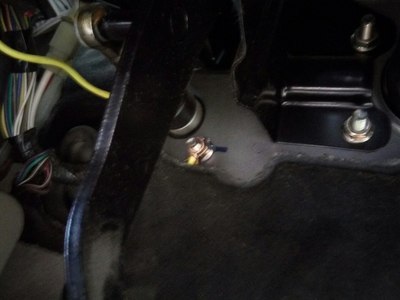

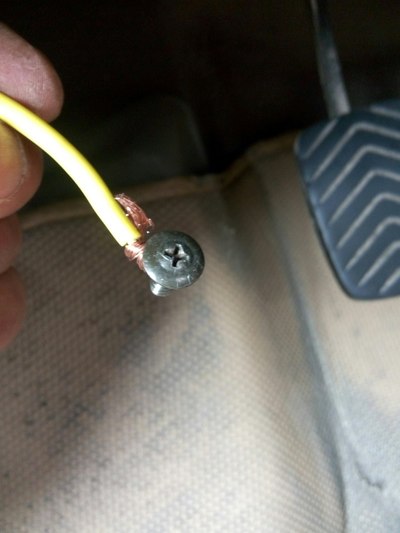

最后把负线圈在那颗大螺丝里

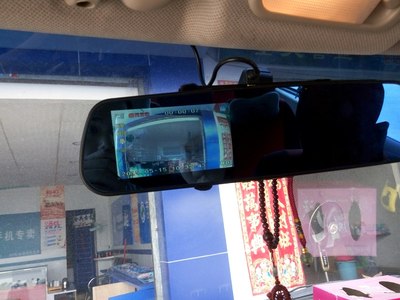

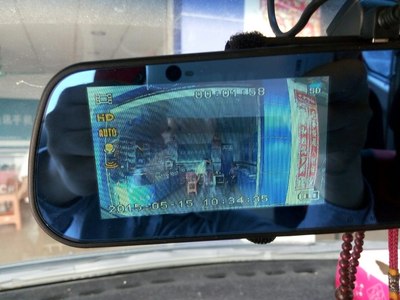

测试，木有问题，很完美

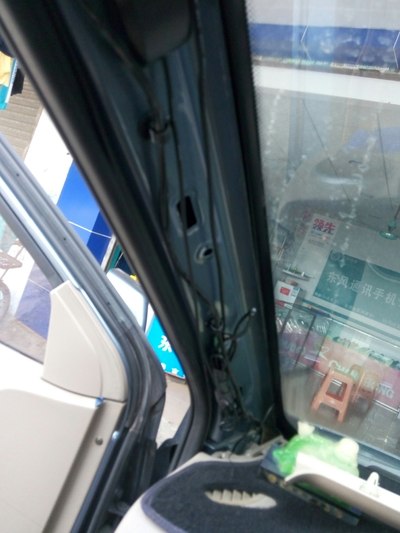

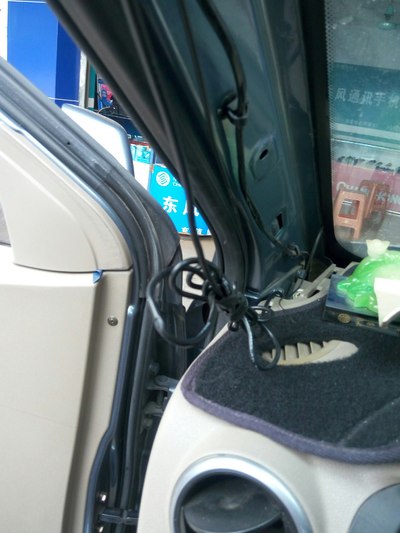

重新布线

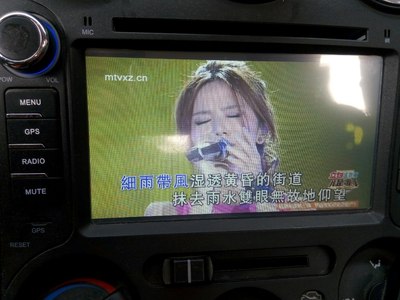

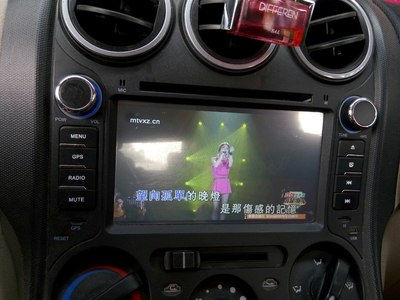

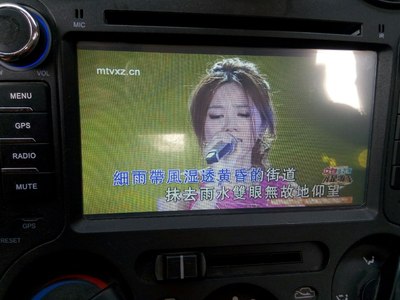

我的破导航一体机，音质真差
本次工作在媳妇的伟大思想引导下完成。感谢媳妇！感谢岳父！感谢岳母！感谢看帖！感谢回帖！感谢指教！感谢批评！感谢吐槽！感谢大家！
