论坛潜水很久~看大家搞这里搞那里，不知不觉中毒太深，终于毒瘾发作，决定把我的车车也搞搞！![]()
还是N重保护![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
铺地胶好像没什么好拍的，就一张，反正就是很简单，有时间一定自己搞！![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
放大了看能看清楚，不过大家最好去看作者的原帖，那个图比这个图要清晰点。![]()
![]()
![]()
其实是4块板一起钻10个孔！看后面就知道啦！![]()
![]()
![]()
![]()
![]()
好多东西没电拍不了了
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
这一部分图不多，但是意思大家应该都知道了。其实这个装置不难做，最最最难做的是怎么能把他安装到方向盘上去，就是如何定位了，就这个问题想了大半天呢！我的方法不推荐，太太太麻烦了，很难调整，所以就不细说了，如果有朋友想改的话，建议按照下图的方法来搞。![]()
1，单独做一块连接底板，不要太大了，正好能把4个点都连接起来就行，最好是做两块，以防不测，你们懂的,螺母一定要焊两个！还要注意要避开所有孔位。![]()
![]()
我的车是元旦买的，当时S也出来了，看到差不多配置的要贵1W左右，又考虑到我的车主要做工程车用，一般都是拉工人和工具，买S有点浪费，况且S就是换个外壳而已，所以理智的选择老外型，新动力！
开了不到10个月，1W4了，提回来就装了一个铁将军遥控锁+倒车雷达+座椅包裹真皮，其他什么都没搞，其实也不知道要怎么搞~
用车方面感觉除了噪音，其他方面都还不错！
最近 ，一条去工地的路让我烦起来了，比较窄的两车道，全是弯，而且大部分是大弯，这样说吧，差不多每个弯都有一个看对面来车的反光镜~大家可以脑补一下画面~~老款的喇叭那个难摁啊~你们懂的！
也是这段时间，一个急刹，车里的液压油倒了，好在补救及时，车里也垫了东西，没渗到海绵垫里去。液压油倒还好，万一是茶油呢~猪油呢~小孩子尿呢~想到就一个后怕，所以干脆一起把地胶给铺了。

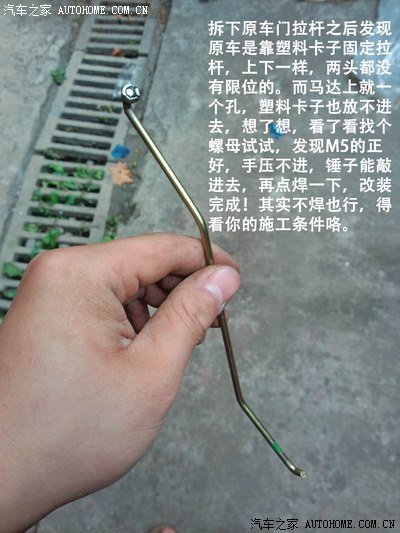

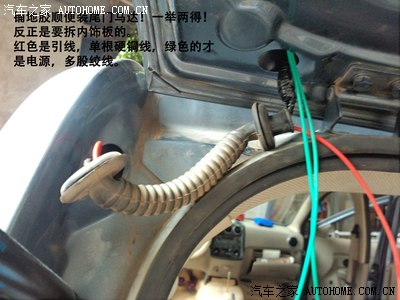

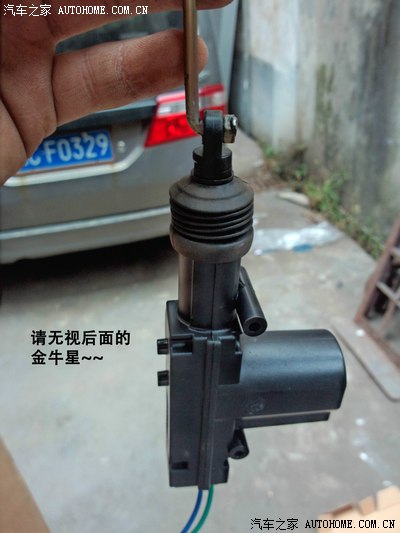

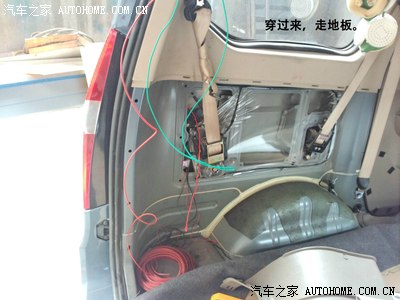

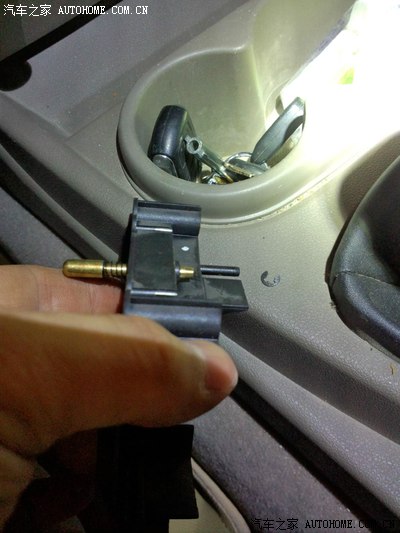

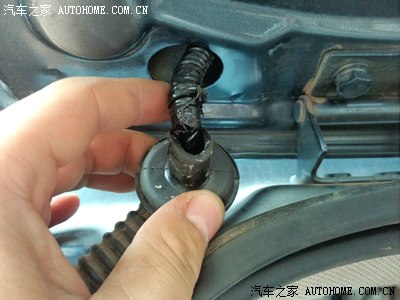

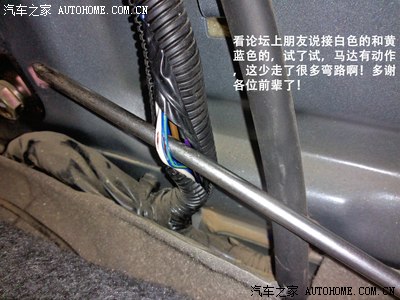

尾门马达是必须搞的了，趁着铺地胶一起了！
一共买了1000多，方向盘500多+各种不锈钢装饰条400多+地胶200多+脚垫200多+等等等等~
本次作业经历了2天2夜，单就搞这个方向盘气囊盖搞了1/2的时间~
废话不多说，上图了。
==========================================================================================================================

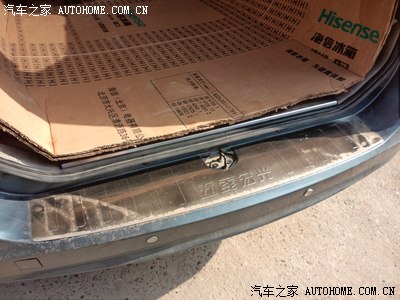

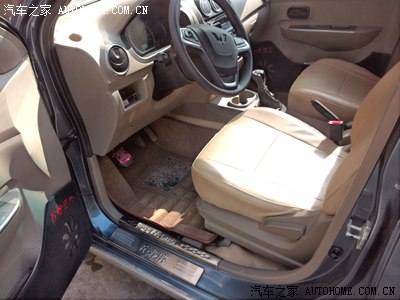

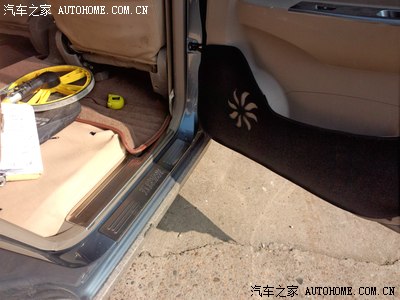

先发门槛条~其实这是最后面才装的![]()
N重保护![]()
N重保护
N重保护
还是N重保护
=============================================================

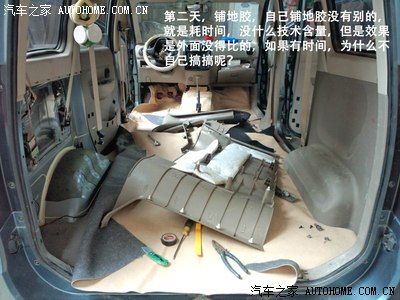

铺地胶好像没什么好拍的，就一张，反正就是很简单，有时间一定自己搞！

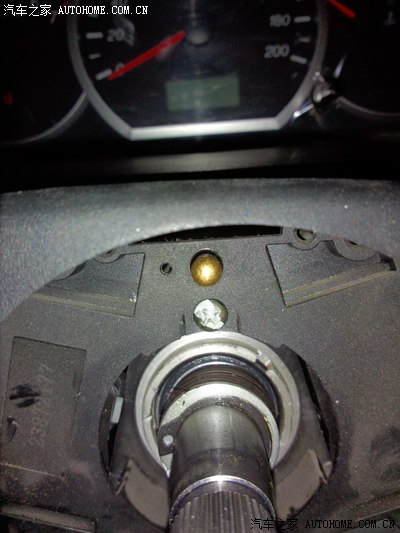

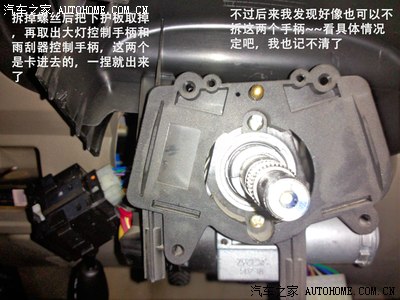

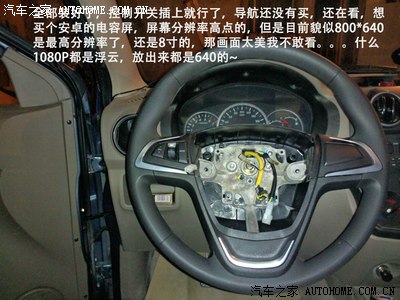

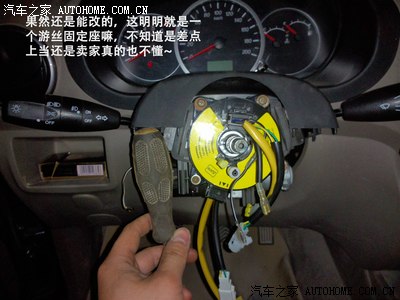

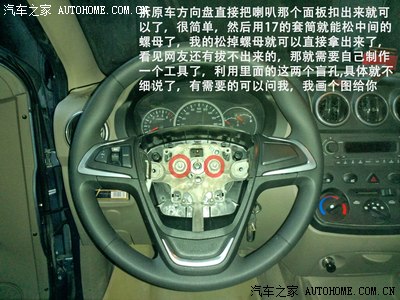

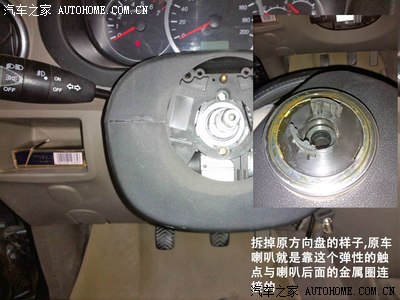

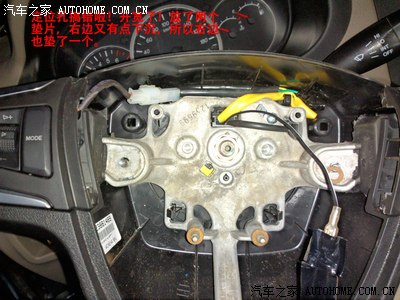

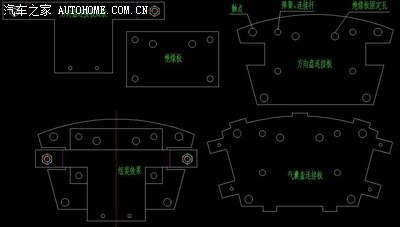

之后就开始搞气囊盖了，想了很久也看了很久，很多事情都是边搞边看，中间反反复复很多次，好多没来得及拍，有一天正好手机又没电了，没有拍，应该基本能看懂吧，后来补了几个图，自己画的，不懂的可以问我哦！
继续上图

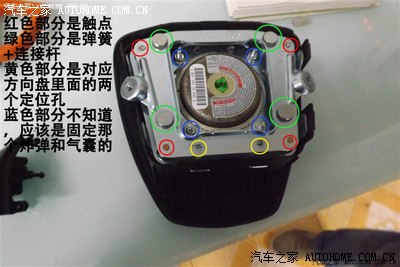

放大了看能看清楚，不过大家最好去看作者的原帖，那个图比这个图要清晰点。

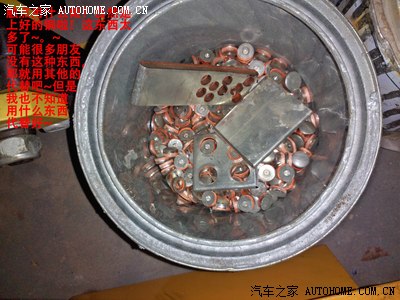

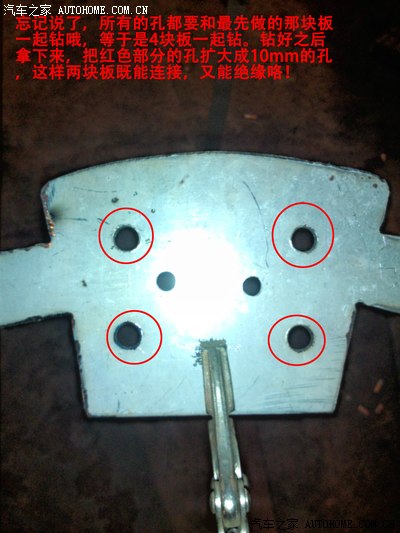

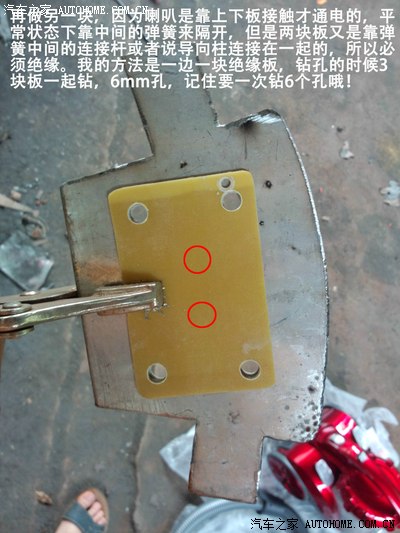

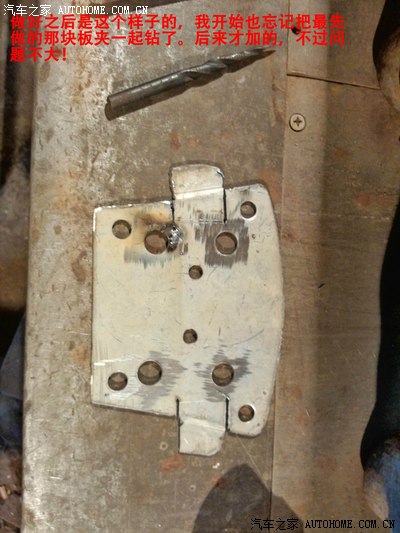

其实是4块板一起钻10个孔！看后面就知道啦！
好多东西没电拍不了了
图片已删除

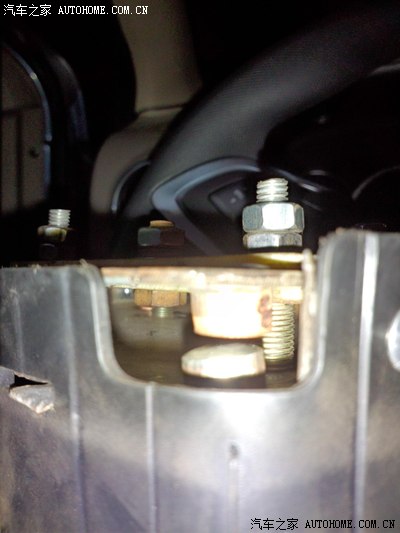

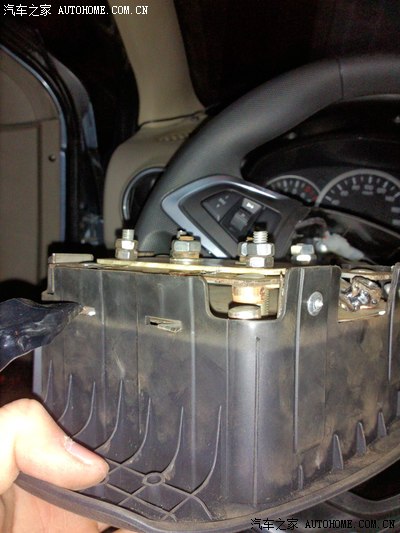

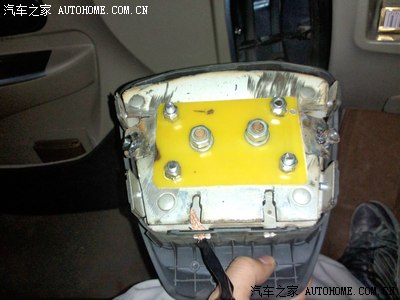

这一部分图不多，但是意思大家应该都知道了。其实这个装置不难做，最最最难做的是怎么能把他安装到方向盘上去，就是如何定位了，就这个问题想了大半天呢！我的方法不推荐，太太太麻烦了，很难调整，所以就不细说了，如果有朋友想改的话，建议按照下图的方法来搞。
1，单独做一块连接底板，不要太大了，正好能把4个点都连接起来就行，最好是做两块，以防不测，你们懂的,螺母一定要焊两个！还要注意要避开所有孔位。

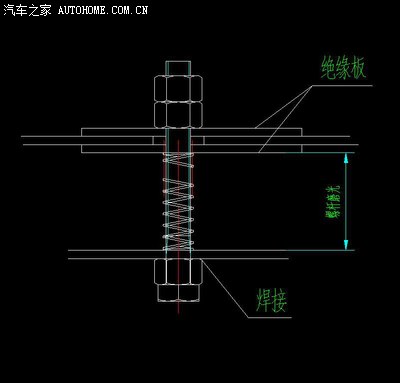

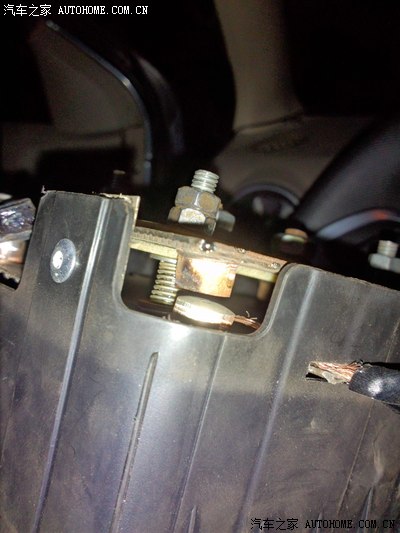

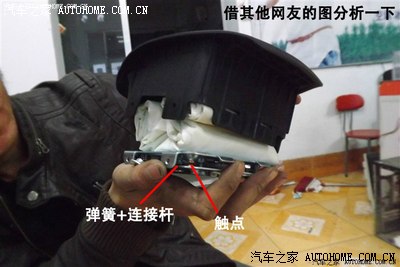

2，做一个喇叭装置，原理就是我上面说的那样，而且也只有这样做，喇叭摁起来才是原配的那种感觉，你懂的！技术要求：全部用M6的螺丝就够了，两块板在不摁喇叭的时候内空控制在15mm左右，行程控制在1~2mm之间，注意一定要保持平行，否则会像我一样出现一边高一边低的情况！
3，注意看图哦，都做好之后就是方向盘连接板与方向盘连接底板，之间的定位和连接问题了。

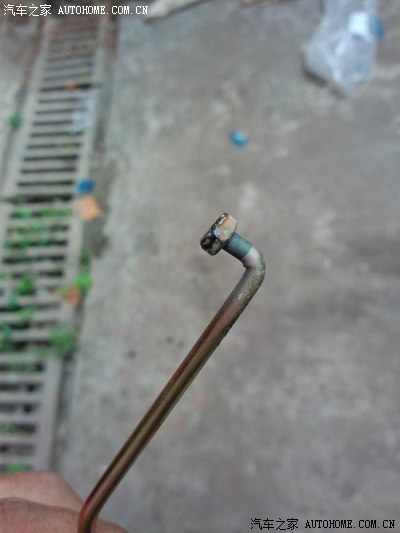

a，连接问题，按照这个方法来做的话，方向盘连接板与方向盘连接底板之间应该是有间隙的，消除间隙就是在这两块板之间垫东西，具体多少看实际情况，如果是没有间隙且气囊盖高出方向盘平面了，就需要磨一下那两个连接螺母了。还是用螺栓连接，连接方法参照弹簧连接杆的固定方法，把螺母焊到里面去，上图是没有打孔的，制作的时候注意一起把孔先打了。
b，定位问题，这样一来，只要制作钻孔的时候把底板摆好摆正咯，调整的范围就不大了，但是肯定是有偏差的，具体调整方法就是扩孔，原来钻的不是6mm的孔嘛，看看偏多少，先扩大到8mm的，不行再扩大到10mm的，不行再扩！有人说孔太大了，螺母都穿过去了，我说你不知道6.8.10.12的垫片叠一起放进去么~如果再不行~你就可以把你刚做的第二块备用板拿出来了！
=============================================================

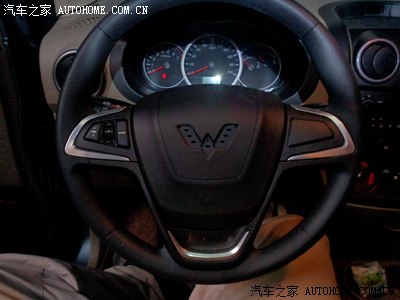

好了，本次作业到此结束！谢谢大家的收看！有问题的可以问我，上线了一定解答！期待各位有更好更方便的无气囊方向盘改装作业！
呃~另外，版主，申请认证呀！
最后上美女（~。~）！
