老款宏光改装远近光同时亮详细过程
- tb357481
- 0浏览 · 2014-09-06 10:58

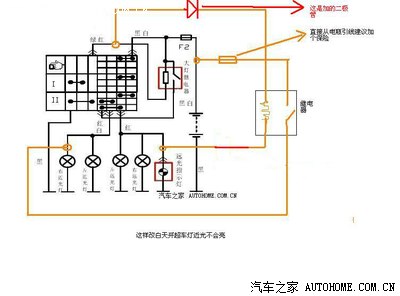

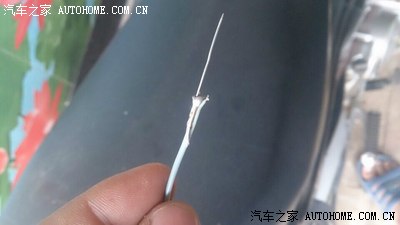

先来个的电路图，昨天发了个觉得不加二极管也行，今天早上接好一试完蛋了近光常亮，看来不加不行呀，这次把二极 管加到这ok了完美

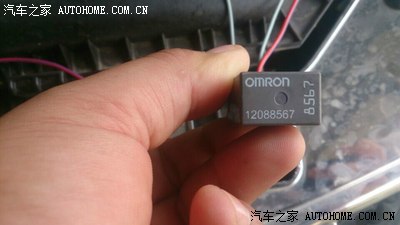

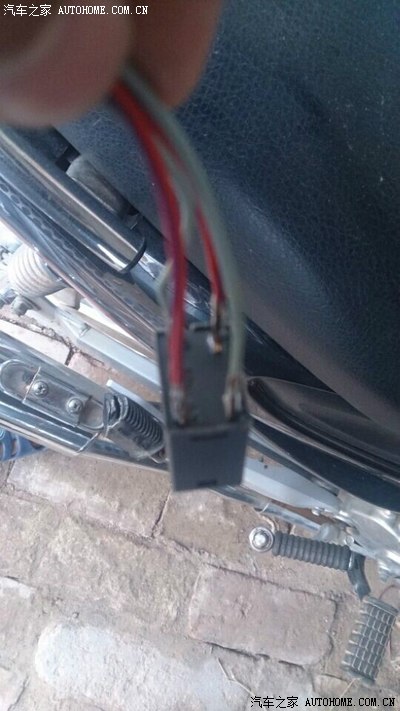

这是继电器，防止接触不良直接焊上了

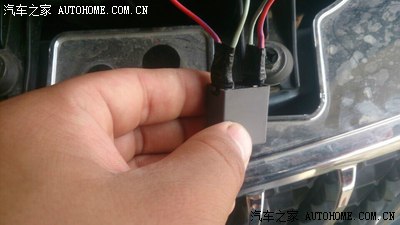

尽量无损安装所以这样装了

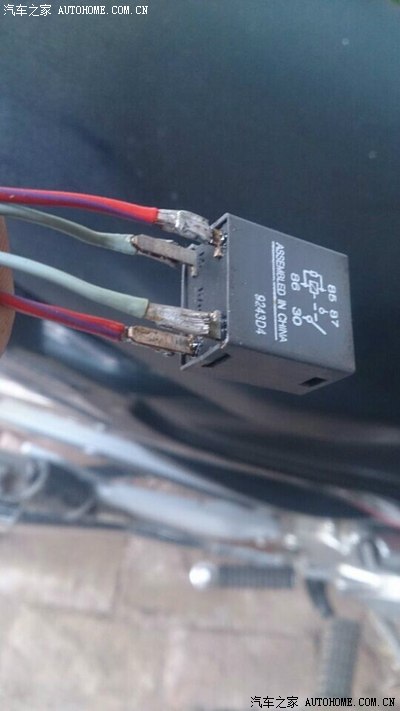

这是接好的后的

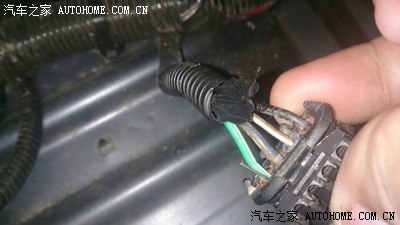

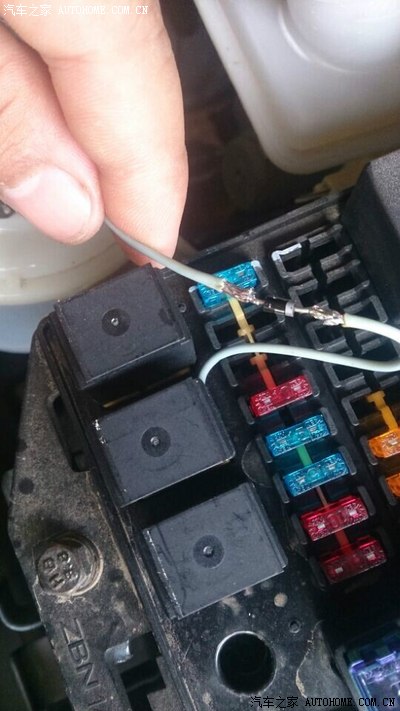

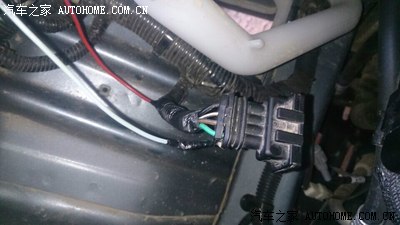

这是远光的线，上面那个图也就是继电器86号脚插到第一根线上线上，继电器的87号接第二根线上是近光的，这个得包开接

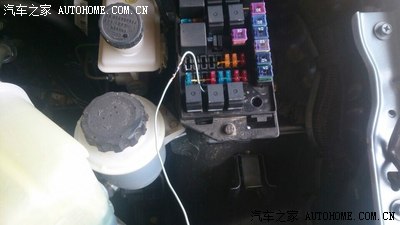

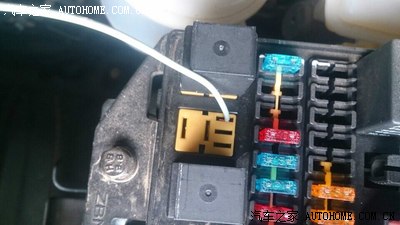

这是加装继电器的85号接这，上面那是没加二极管试了一下不行，下面这个才行呢别整错了友友们

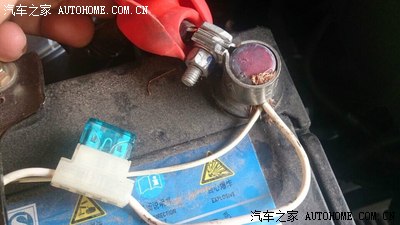

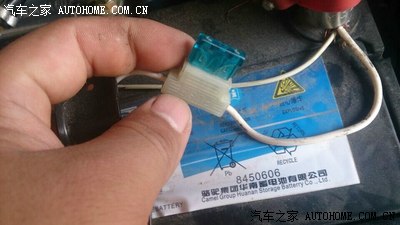

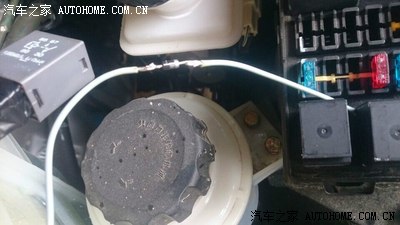

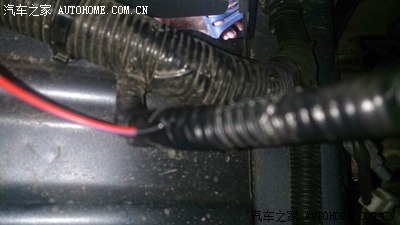

从电瓶引个正极加了个保险15安得，这根线接接继电器的30号脚

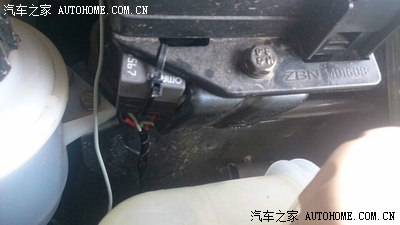

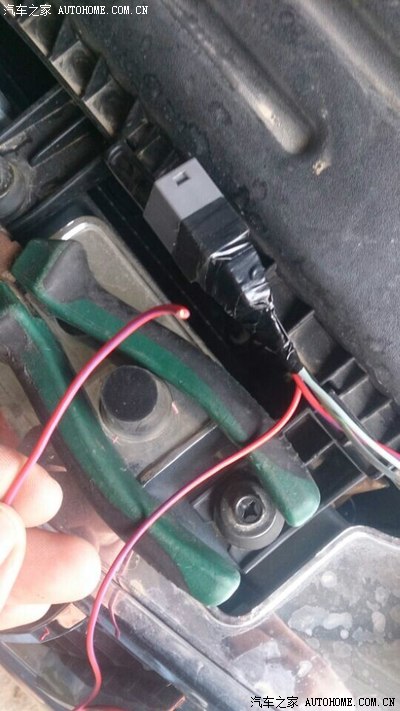

把继电器固定在这了，下面奇迹出现了

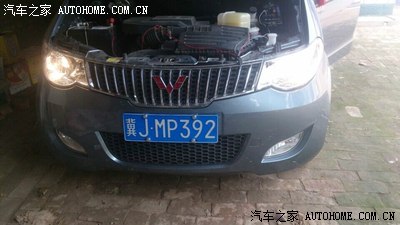

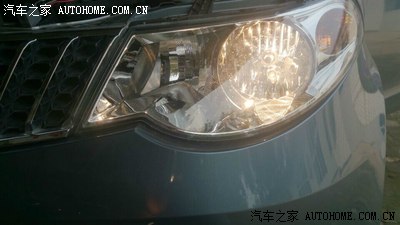

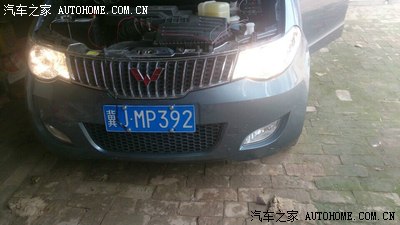

怎么样不错吧

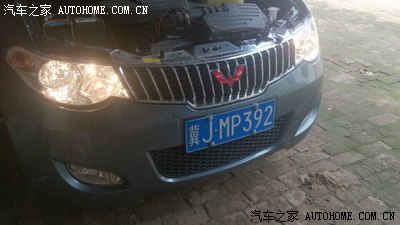

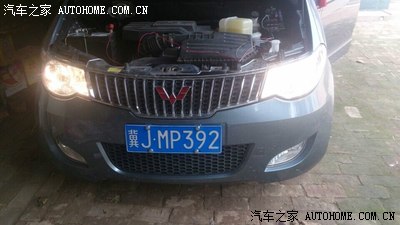

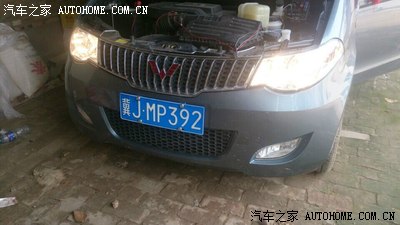

对比一下

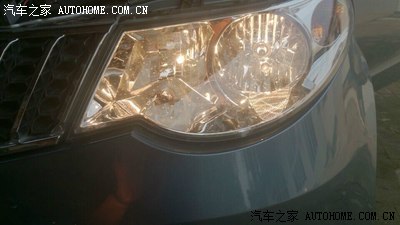

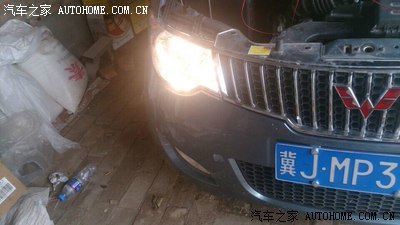

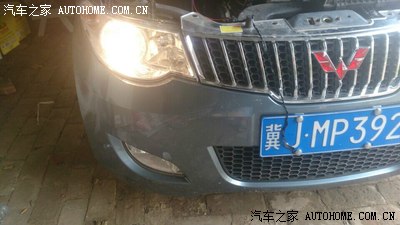

来两张右边的
想改的试一下吧
再来几张喃儿子大帅哥的照片呵呵
最后来张孩他妈跟孩的合影
到此结束了
能给设个精吗?呵呵
