终于实现侧视后视单独控制，后视优先············
- 永恒的梦
- 0浏览 · 2013-10-24 20:39
改装目的：1、一键随时侧视 2、一键随时后视 3、挂倒档强制后视
需要原件：八脚继电器（5.5元），两档开关（3元），侧视摄像头（55元带线），后视摄像头（原先已按），导线若干米
是否成功：Yes！
二十万内的车不一定有此功能哦
重点感谢：大五菱宏光论坛川版线路图支持
作业开始（文字为上图说明）

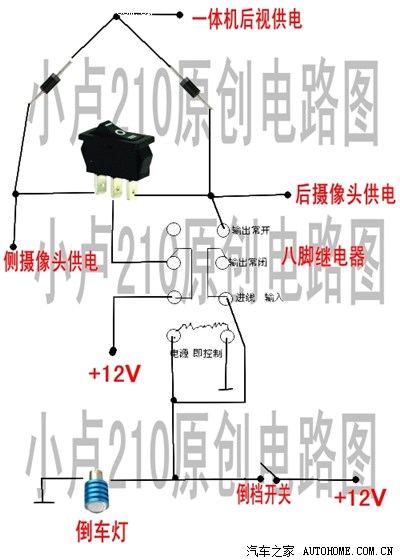

根据川版的线路图改进的线路图

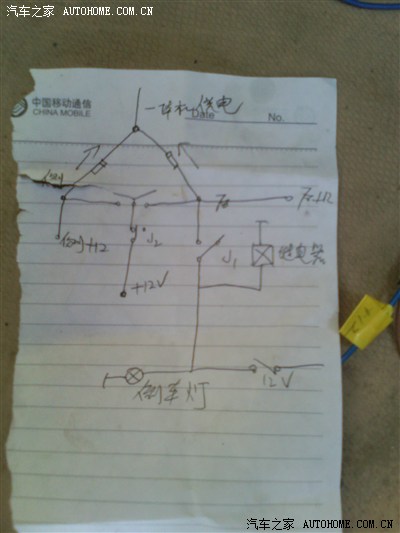

手画的简图，比着接线

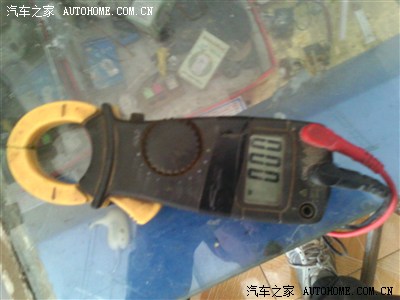

万用表必备

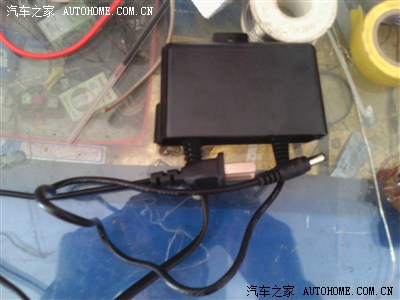

监控用12v电源，实验用的

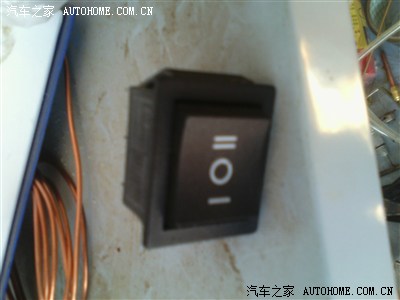

两档开关，中间停止

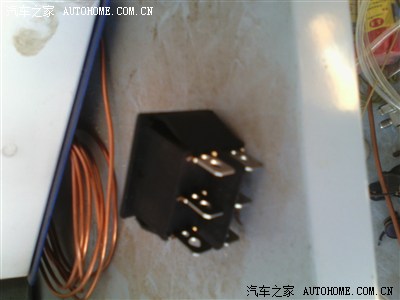

一共六根腿，这里只用一组

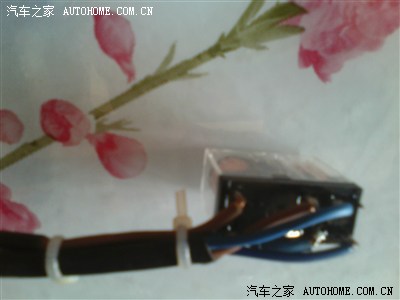

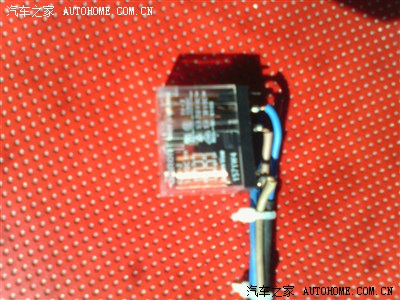

继电器接线说明

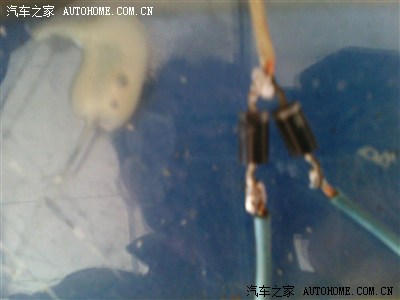

两个二极管，焊接
二极管裹好

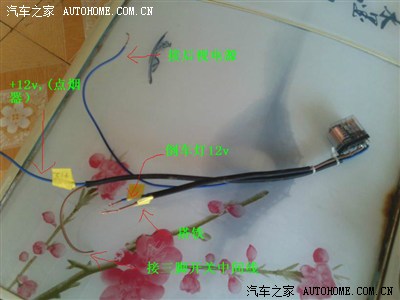

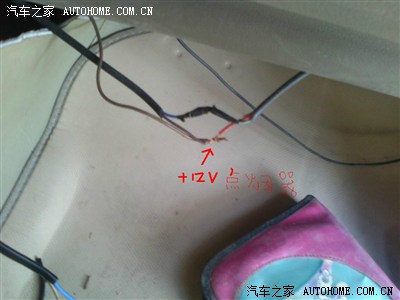

点烟器电源引线，以前就弄得，后雨刷供电、六探头雷达供电，现在又是侧视后视的供电了

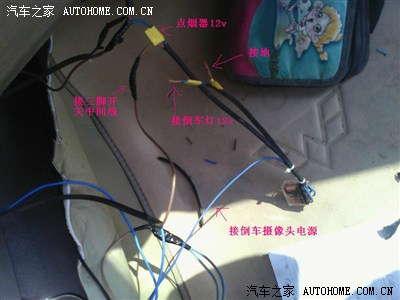

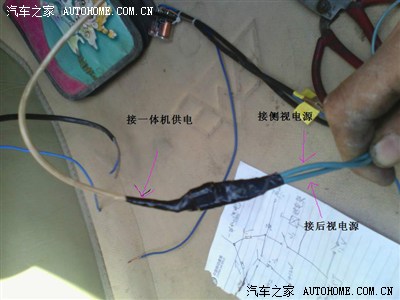

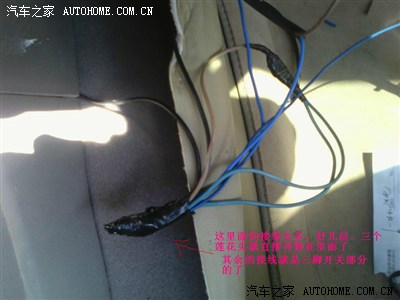

看图说明

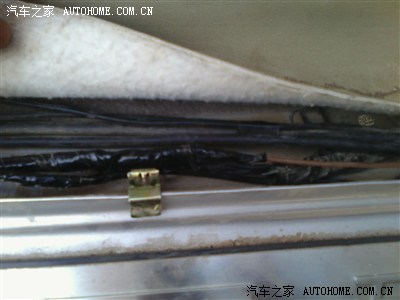

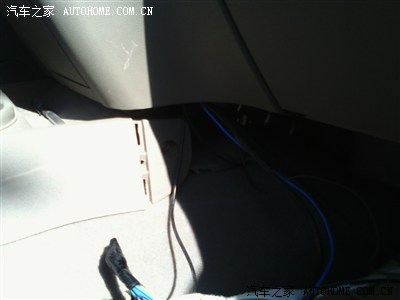

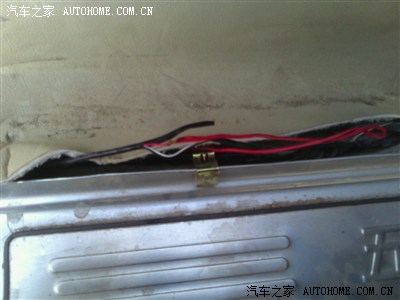

中间门踏板处的线路，以前的后视电源取自这里，需要改动，恢复原先后视线路，引倒车12v去前面副驾驶室

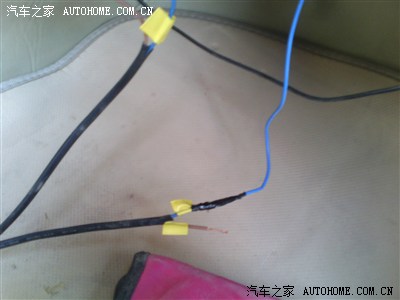

裹好线
剩下的最后一根，随便找个地方搭铁就好

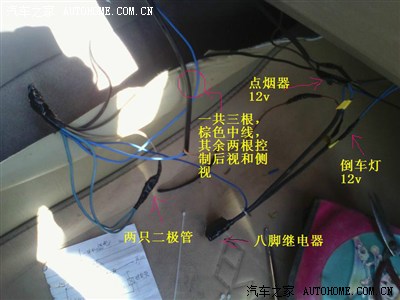

总算接完线了

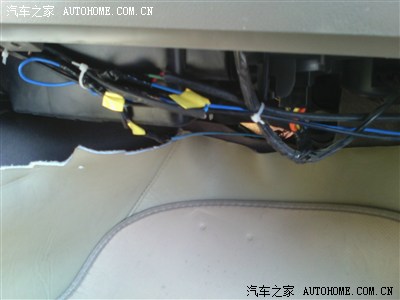

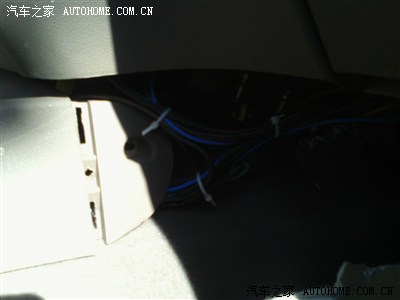

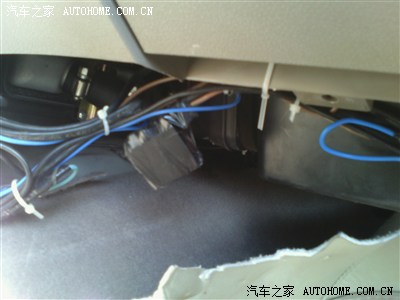

拆开护板，整理线路
效果图来了

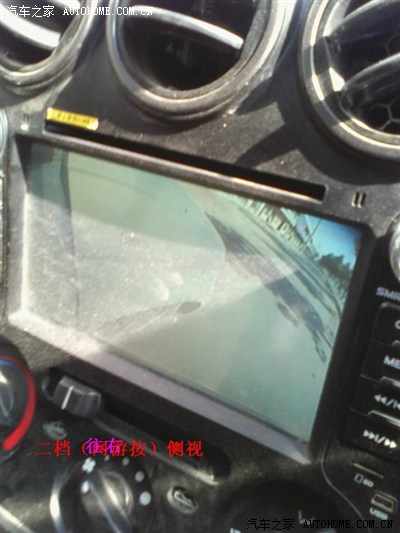

侧视的，光线问题，又是手机拍的，实际很清晰

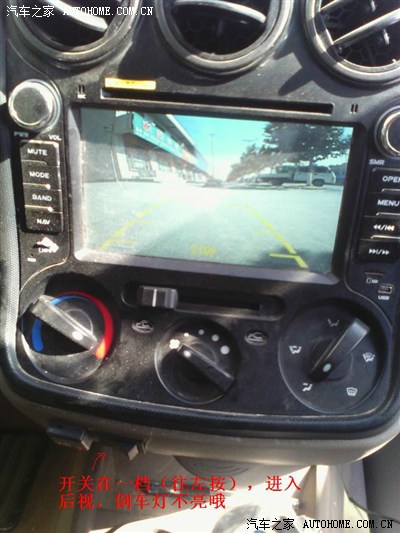

非倒档后视

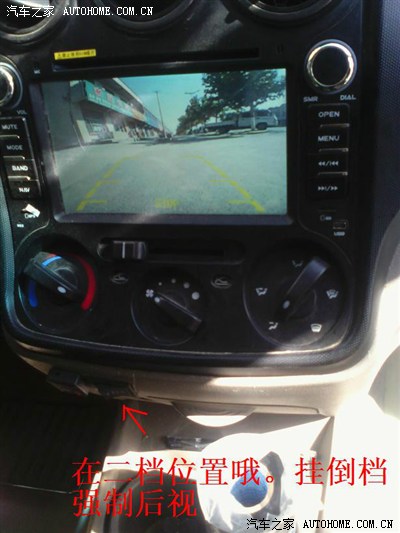

挂倒档强制后视

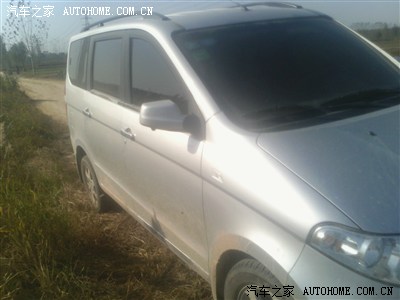

这张照片很有感觉，有木有

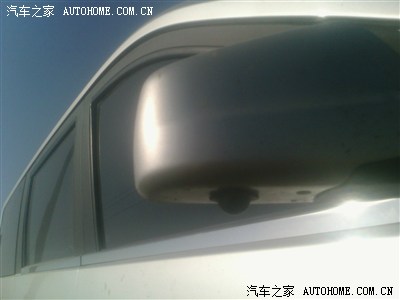

看到了吗，侧视摄像头
特写
此次作业完毕·············
敬请关注后续改装作业············
