西玛8寸导航 自己动手安装详细过程

用了一阵子导航才来发帖，导航是8寸西玛的，无光驱，7寸的有光驱 ，个人觉得要光驱干嘛？还不如屏幕大一的实惠，现在网络上什么没有啊，买个500g硬盘，也没多少钱，想看什么看什么，西玛的感觉不错，1080p也能读，全格式的，音质比原车cd还好，支持无损音乐，有一点就是只能输入一路视频，已经倒车影像用了，想再输入视频，必须要加视频切换器，不太方便，

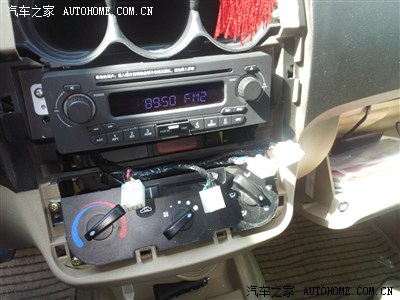

撬开面板

拆小时钟

拆原车的一排按键

拆原车的一排按键
拔下线插

拔下线插
五菱宏光专用转换线插，找出倒车检测线，和摄像头接上，店家很细心，什么线和什么线接，都标志的好好的

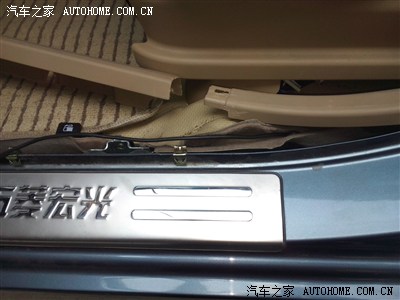

把摄像头线先穿到方向盘下方

配的插头和原车cd插头对接，有防呆设计
插上雾灯延长线，都是导航厂家配的，个人认为，空调线也要延长一下才好，有点短，不过将就一点，也行
从空调出风口下方，把线绕到上面，要从左侧，右侧不好走

拆下面板上的出风口的盖



那一排按键的两头多出的部分要剪掉，也就是要去掉一个固定螺丝眼

然后就把他们移到我们要装的导航面板上

我的gps天线是放在副驾驶A柱里的

先装上一块

固定好小时钟

插上线插，这时候发现空调的线有点短
插上上一半
把导航拿过来，插上所有的线，包括收音机天线，gps天线，倒车视频线，裸露的要用电工胶带包好，千万注意
这时候就能开机测试一下了，不到1分钟多点就收到了星，第一次搜星，不错

后面有一个读硬盘，的usb延长母头，把他从里面穿到副驾前面的收纳箱里
顺便秀秀3g路由，无限流量，无限热点，随车
扣上导航仪，要把原面板的卡子移过来才行


复原A柱

读硬盘试试
完美
下面是倒车影像的走线

可以先穿硬芯线，然后引线

拆开背门装饰板

因为有视频端子，原车的过线软管，真的穿不下去，剪开怕影像信号所有就这样走了

把接倒车灯的线在返回去，单层绝缘，不放心，又裹了一遍胶布

接倒车灯麻烦在右屁股，早知道软管穿不下线，应该就从右边走线的

返回倒车灯线，能从软管走的

白色的是中控背门锁的线
现在的上面
继续走线

拆下右尾灯总成
引一根线出来，接倒车灯的控制线，倒车灯线好找呢，把线插拔下，用万用表，挂上倒档，一头搭铁，一头挨着测，有12v就是了，接好 ，千万做好绝缘

从这里出来，和过来的线汇合，这是我自己发挥的，可能跟别人不一样

复原

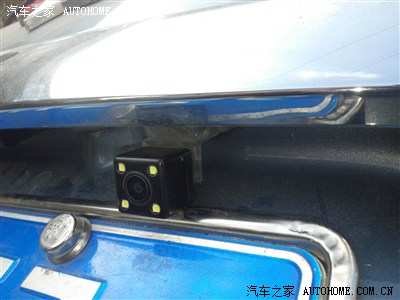

装摄像头

拆下牌照灯的塑料罩子，把摄像头的电源端子和视频端子那头从外面穿向里面，然后就用摄像头上带的罩子罩住号牌灯

固定好
接好搭铁线
插上连接端子
做好绝缘照片没找到，呵呵，再用胶布固定好那些线，用扎带也行



顺便秀秀背门锁，也是自己装的

复原

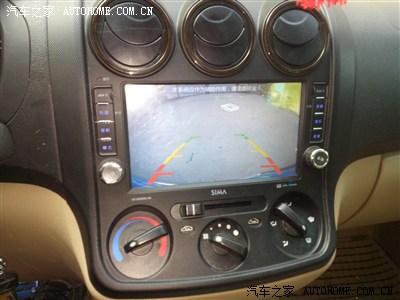

试试影像

不错，其实是很清楚，太阳光太强了






再读硬盘

图片已删除

3g路由，配移动无限流量卡，绝配
这是引的顶棚灯上的常电，有时候手机没电的时候，可以放车里充，而且钥匙可以拔走，最好自己也要加上保险丝

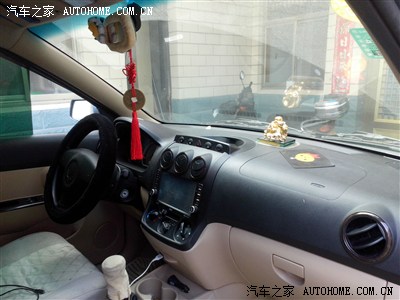

完工

好了，发个贴子比装导航时间多，本人电工一名
