加装后视，侧视，后门防盗，自制纸巾固定，多多图，求加精！！

自己花了两天时间才基本完工，感兴趣的朋友学习学习，

开屁股孔，个人觉得装保险杠容易一些

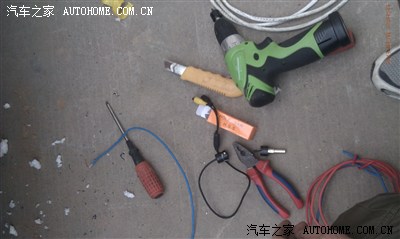

工具多啊，我自己做电工的，呵呵

先把最大块装饰板穿线搞定，不是很难，做了地胶，不好搞了，后悔当时没预埋

（图片旋转180度）车内到车底找了好久，才看见一个小口子，懵了

（图片旋转180度）这么小这么过视频线头呢？？果断剪了再接

车内到车外穿线中

（图片旋转180度）好粗的白色电源线，呵呵

铁片锋利啊，得保护电线

（这张总算正了）好小的洞洞，有点紧啊，呵呵

视频线被我咔嚓才穿得过来的

准备上摄像头，调试咯

先把咔嚓的视频线接好

电源线接好

包扎完毕，屁屁总算快完工了

好乱啊，一个人做事真辛苦，递工具的都没有，还要拍照，55

尾门防盗施工中，图有点乱了，卖家送的开孔器不错，铁皮也能钻，还是双层铁皮，汗

传说中的奶头开关，比划比划

穿防盗线了，这个比较轻松


绿色防盗线，O(∩_∩)O

一下就穿过来了

接奶头开关了，注意我的秘密武器，热熔胶密封接头，刚才的视频线电源线都这么干的，胶干了再裹胶带

不错，一百年也不会氧化了，嘿嘿

回车内，铁皮口太锋利了保护保护，电线皮，废物利用

还有必备的啊胶，我喜欢

没有拆尾灯施工，所有线在中门槛接了，白色防盗线

摄像头电源，尾灯黄绿加铁皮（没找到黑色地线，估计是五菱节约成本了，只有接铁皮了）

蓝色OO接铁皮，还钻了个孔，这样牢固一些




完工了，中门复原


试尾门防盗才知道14MM的孔白开了，打个6MM的孔过线就够了，因为要垫起来开关才能被动作

捆了一大堆胶带，加了3个8MM螺母总算平了，试试了效果非常灵敏

开闪光灯了，无视

太阳大了，其实效果很好，后面有清楚图片

这个是小发明了，纸巾盒固定装置，不打字了，看图，手酸了

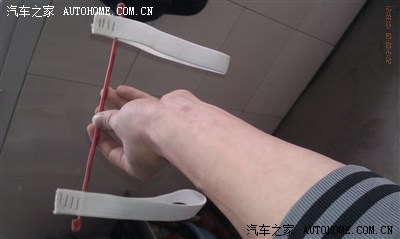

6平方硬电线，加松紧带




注意长度

不松不紧，刚刚好



最喜欢热熔胶

钉子加固





组装

还是得用针线固定一下，手拙啊

哈哈，大功告成了

看到中间可调的缝隙了吗，(*^__^*) 嘻嘻……

注意自己做的拆车工具，猜猜是什么做的，

塞入完成


小美女登场了



看看风景，闻闻花香

有点乱了，惦记尾门那个14MM的洞洞，心痛啊，防防锈，安慰安慰！指甲油好东西，哈哈

上油了


完美了

这是今天装侧视的镜头了



拆喇叭，好穿线

吧橡皮管拔出来，非常好穿，20分钟穿好

橡皮管复位要注意箭头向上

马上开始接线了

这个比较好拆，线也好穿，拆镜子要胆子大点



加了黄腊管，耐用一点


用了一根粗线做视频信号线，耐用

记得放下玻璃再接线，避免打架

固定

这个不好上

线都到副驾驶台了

显示器和侧视电源负极再接找个螺丝搭铁

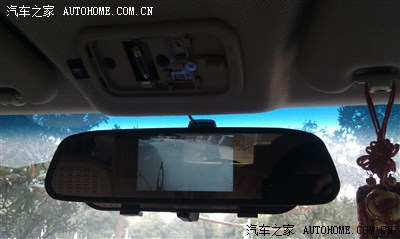

拆了阅读灯，侧视开关是个问题！！、、

想想，不破坏中控了，直接顶棚开刀，划记号，呵呵


我挖，我挖，顶棚好容易挖，夹板刀，4刀OK

侧视开关电源来自阅读灯

小开关安好了，不注意，看不到哦，满意






两路视频，倒档优先，自动切换，呵呵，显示器电源取自小时钟，好像还有图片没上，再发个贴吧，看看能不能加精！
