荐 电脑电源改装 电瓶 充电机13.8V 6A电流。。。(再次更新 加图）
- 冰城_四哥
- 0浏览 · 2012-12-05 19:56
天冷了，车速也慢了，走走停停，电甁也开始亏电了，，怎么办，自己动手改装一个充电器

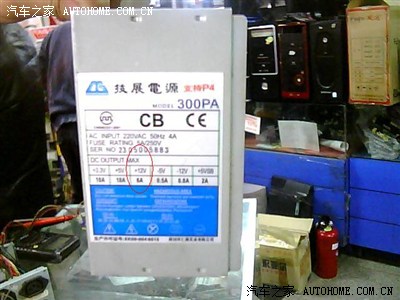

二手电脑电源一个 12V 输出电流6A 成本20元
电脑电源管理芯片常用TL494 或KA7500 1脚为输出电压控制，，把对地电阻值调高，即可提高输出电压。

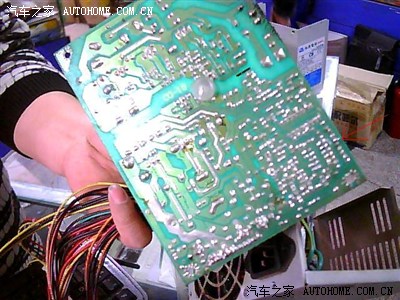

拆开电源，找到1脚对地电阻。用万用表量一下， 4.7K 阻值
把电阻拆掉，买了一个20K的电位器， 阻值可以由 1--20K 之间调整 成本1元

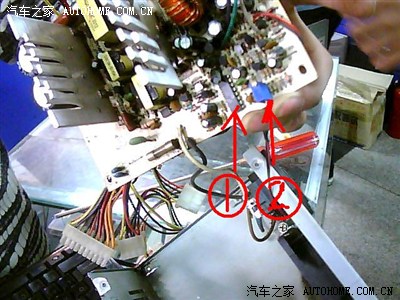

1号为KA7500芯片，，2号为位器安电装后的效果，可以调整输出电压

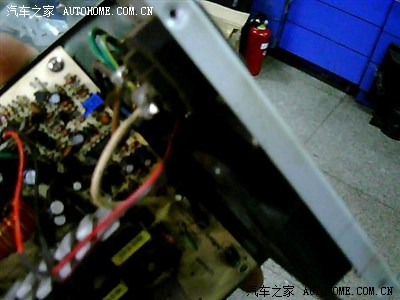

安装好装回电源壳里

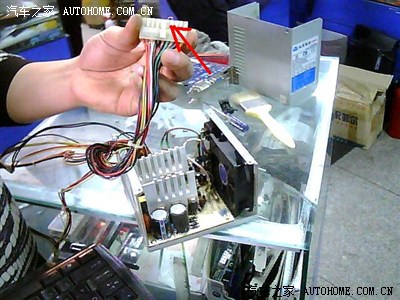

将绿线和黑线短接，，这样通电后电源自动启动。

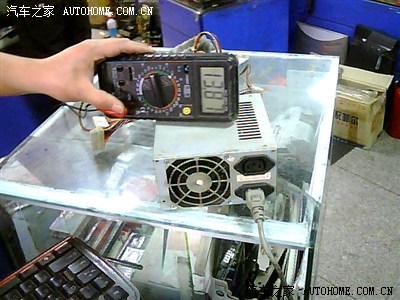

插上电，用一字螺丝刀调整电位器，使输出电压为13.8V

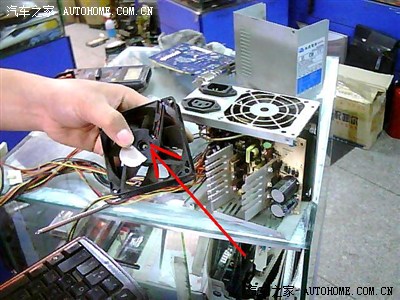

电源旧了，把风扇里面上点油，，油就用我们小宏用的防冻机油。减少转动时的噪音

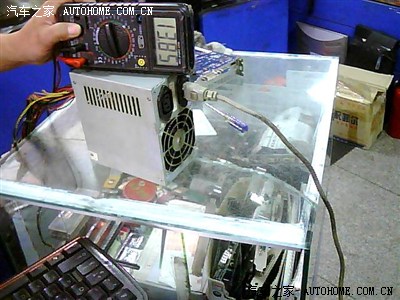

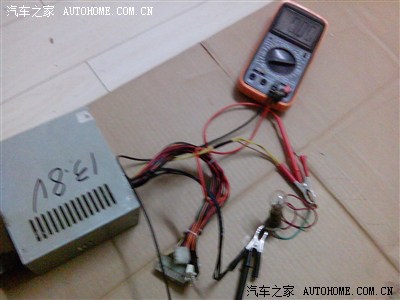

装好壳，测试13.85V

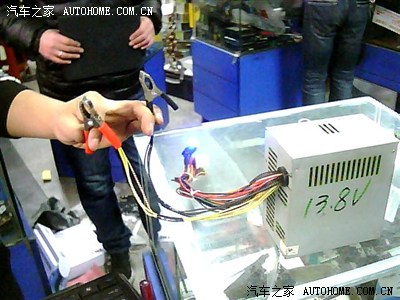

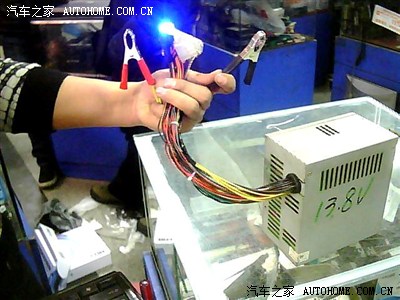

买了一对电瓶夹，6毛钱一个。
在3.3V 输出接一个发光二级管，灯从废旧机箱上拆下来的。

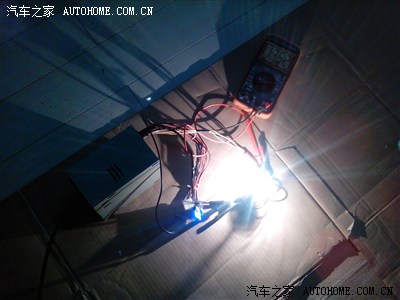

今天找了一个21W的灯泡点了1个小时，什么问题都没有。
刚刚试了正负短接，电源立刻保护停转。重新插电还能正常工作。。
到这里，一个电瓶充电器制作完成，，网购6A的充电器最少也要80-90元 而且稳定性没有保证，
这个成本二十多，里面各种保护电路又全。稳定性非常好。
冬天，车在外面放的时间长了也不怕了。时间久了就充充电，对电瓶好，车旧了，电瓶储存量下降了，这个就更需要了。。。。。动手能力强了可以自己试试了。
我是修电脑的，所以这个配件弄起来方便。
