加装〖尾门室内灯〗+〖自动恒温空调〗小作业
- 疯辉
- 0浏览 · 2012-06-04 16:40
此作业投票链接:http://club.autohome.com.cn/bbs/thread-c-475-17015831-1.html
举报
还没投票的速度哦,是12号!
看到广州的几位车友都装啦,而且大皇冠还发了贴引诱着我,昨天另一车友阿斌也装了尾门室内灯,刚巧他有多一个鹰眼灯,不用说,让我拿下啦,但是我觉得他们的安装位置及美观上都有或多或少的不足,所以想到把它装到尾门顶棚上,即美观,又实用,这个真的是谁用谁知道啊
由于我们几个人的车都是更换了尾门锁机的,所以想到加个二极管实现开前面时尾门灯是不亮的,但单独开尾门时室内灯全部亮(包括加装的尾门灯),将尾门灯亮不亮的控制权交给的"尾门"自己本身,这样就不需要再单独加个独立开关开启尾门灯,是多么不科学的做法啊
,但前堤是换了尾门锁机的才可以像我们这样的接法哦,还没装尾门锁机的还不赶快行动?换尾门锁的作用不用我多说了吧!!!就算你不装尾门灯,尾门锁机我还是建议大家都去更换的,因为宏光的尾门怎么撬都不会报警的(云浮一车友的宏光前几天就经历过这恐怖的一幕,还好他现在已加装了
)
每次发贴似乎我都很多废话,不多说啦,看个简单作业吧
鹰眼灯
![]()
还是鹰眼灯
![]()

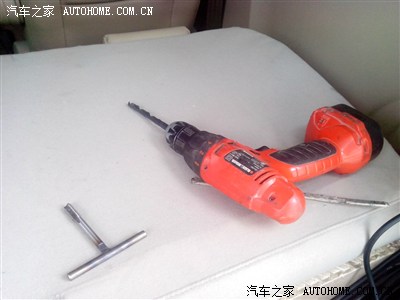

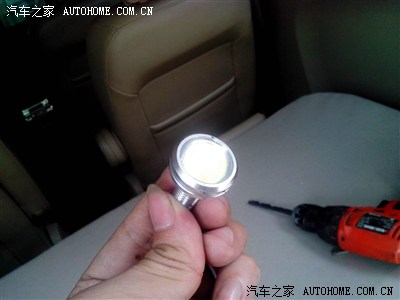

所需工具,电钻,丝攻

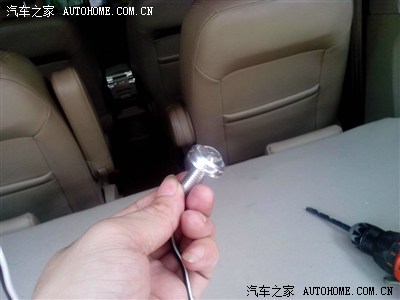

因灯的螺牙是10MM的,所以我用9MM钻头
![]()

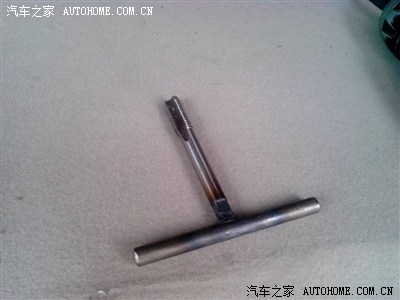

10mm丝攻
![]()

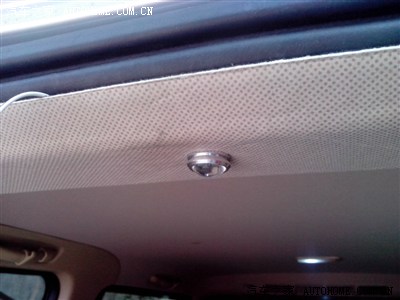

这灯就装在这啦,绝对的美观大方,感觉就像原车上的(钻孔攻牙过程略)
![]()

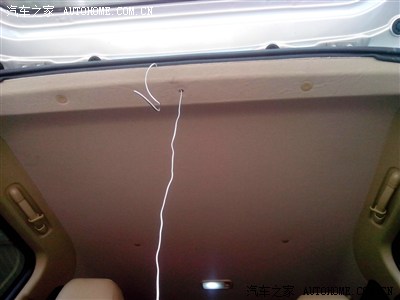

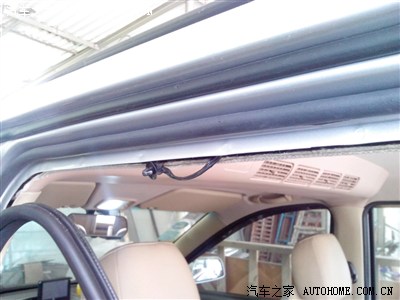

现在知道是装在什么位置了吧
![]()

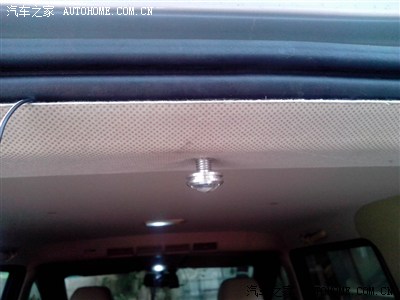

拧上去
![]()
一物两用哦,收紧顶棚及照明用
![]()

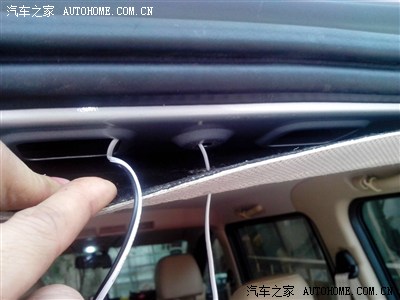

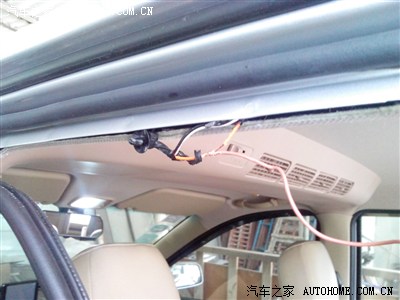

原车灯线不够长的,自行加长线(白色的是灯的正极线,不能接反)
![]()
还是跟他们一样在中门室内灯线接电
![]()
![]()

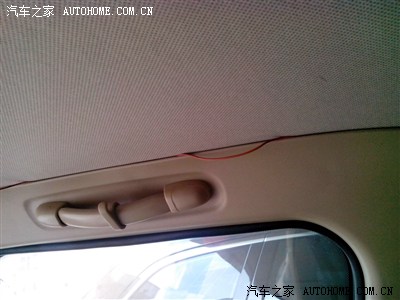

这条正极线就直接藏在这个内饰板内(第三排)
![]()
拆开第三排下面的装饰板(因为原来装尾门锁机时是在这里面走线的)

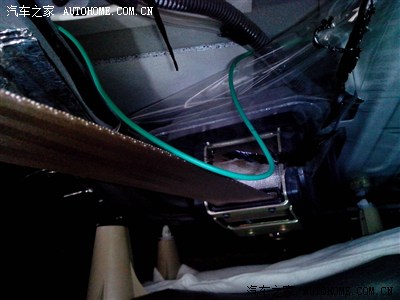

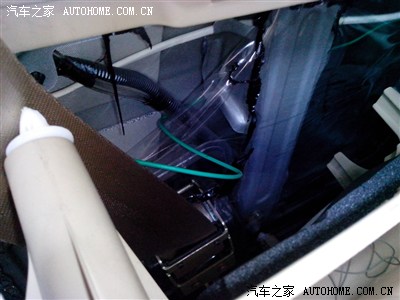

绿色线就是当时我用来接尾门锁机的门碰线
![]()
![]()

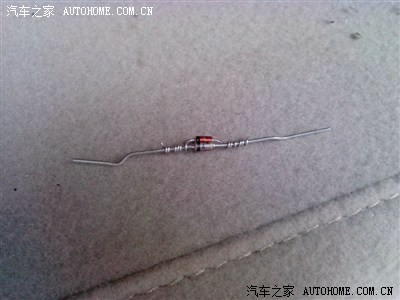

必须要用到的二极管
![]()

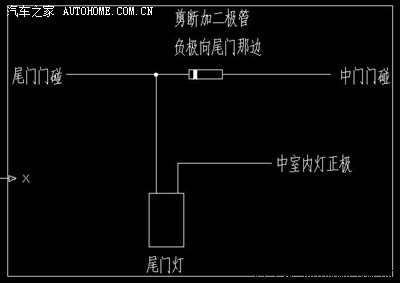

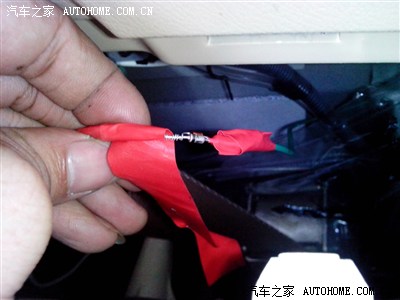

把原来的绿色线剪断并串联方式接二极管(二极管有黑色标示的是负极)
加装的尾门灯的负极线就接到二极管的负极
![]()
![]()

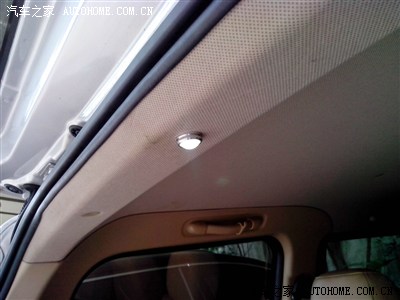

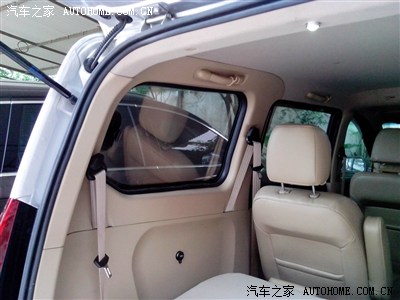

最后来看看整体效果吧
手脏，把内饰板都搞脏了一点，希望车友注意哦
![]()
![]()

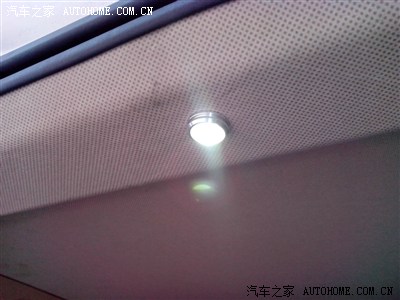

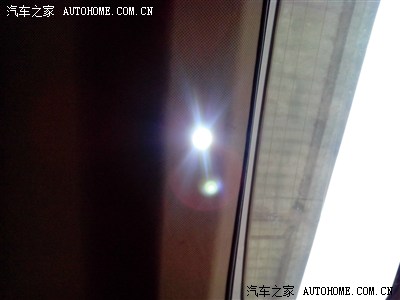

感受一下这个灯的刺眼光芒
![]()
整理好内饰板(旁边的是Q7 3.0T)
![]()

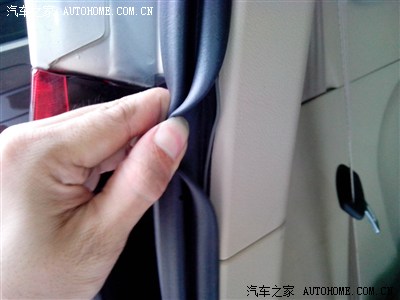

尾门负极线就藏在这里啦
![]()

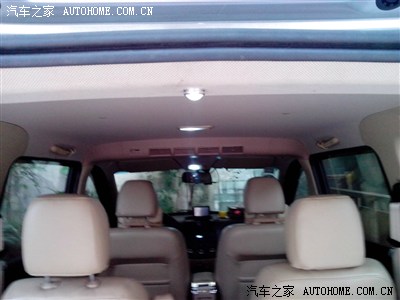

三点一线，相当的美观哦，怎么样，看了之后是不是有马上想装的冲动！
别光有冲动啊，行动吧！！！
![]()

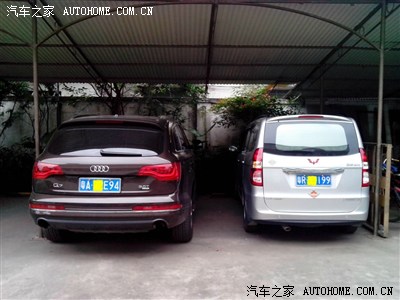

旁边是我老板的Q7,车牌很个性E94(一狗屎)
![]()
这是我第一次涉及到灯光类的改装，还望各位车友多多支持

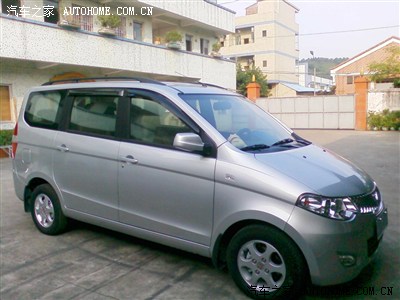

我的宗旨是一切是从实用,低成本出发,最后习惯性的上我车的外观相片（喜欢这张）
![]()
