今天发帖子的任务：

改后阅读灯为LED灯

改灯目的：

增加亮度并且起到节能的目的

材料：

3*6LED灯排两个，31mm双尖一个。

过程：

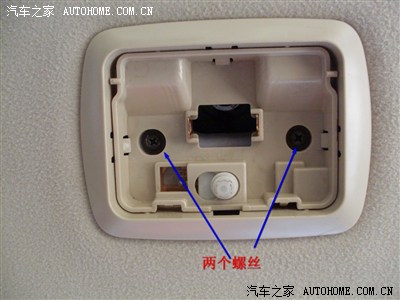

拆卸过程，打开灯罩，拆下两个螺丝

装鲨鱼鳍好像也要拆这里。

如果想简单改一下的话，可以直接买31mm双尖LED灯直接更换原来的卤素灯就可以了。更换时注意正负极。下图是以前我换的31mm双尖。

继续拆

有两层。

原来粘胶条是因为透明灯罩老是自己掉下来。

下面是爆改过程。先用纸做个模板。先量出尺寸，再在纸上画的。

简易模板

具体尺寸

上次改电源模块剩下的半个电路板，尺寸正好

开工做板子

基本成型，还得细加工开孔

基本吻合

加大孔径

大部分要改的灯需要用的的LED灯排。叉宝刚到的货。又花钱了

后阅读灯需要用的灯排。两个3*6，一个31mm双尖

拆掉原灯排背胶及引线

比对好灯排位置
