《C50进化论之小改怡情》C50蓝牙OBD使用详解

--------------------------------------------- 对OBD有所了解的请跳过此段 ---------------------------------------------

         OBD是英文On-Board Diagnostic的缩写，中文翻译为“车载诊断系统”（具体请见维基或者百科）。某次本人C50雨刮水泵保险熔断导致仪表板扳手常亮，4S店技师就是通过专用的设备连接C50的OBD接口诊断出来的。

          由于OBD是一个标准协议，意味着任何终端只要遵循相同的协议，都可以连接到车辆OBD系统。得益于技术的进步，现在只需要一个几十元的适配器，OBD信息就可以方便的被提取。下面偶来给大家展示如何通过这个小东西来获取C50的行车数据。

--------------------------------------------- 从这里开始看就好了 --------------------------------------------------------

一、WHAT

首先是本文的核心部件“蓝牙OBD适配器”，价格50+，来自伟大的“某宝”（直接搜“蓝牙OBD”即可），还有一种功能相同但很mini的适配器，建议大家买这种大点的，电子设备太mini了散热什么的不好说，这货插上就一直通电，人下车了设备不断电的，安全第一。

PS：部分坛友反应，白色mini款和C50有兼容性问题，大家小心选购。为了让大家少走弯路，我可以提供X宝链接，望斑竹莫怪。

再上个和C50钥匙的对比，个头不小

上个接口特写，很古老的接口样式，类似串口（提前说下，这货最好不要频繁热插拔，上古时代的东西）

二、WHERE

介绍完适配器，咱们再说说C50的OBD接口在哪。

具体位置在中控台下方，方向盘右边，下图白色接口

位置其实很好找，摸也能摸到，本人胖子，直接躺地板上看的。

插上适配器，蓝色让该位置很显眼

再来一张，就在右腿膝盖附近，这次真的很清楚了

三、HOW

插啥？插哪？上面两个问题说清楚了，下面咱们掏出手机（本人用安卓、还有塞班和微软的软件，没条件介绍了）

如上图，安装一款叫做“Torque”的软件，这里我装的1.6.34版本，部分汉字，有全汉化版，但版本稍低。

附带再推荐一个软件“讯飞雨点”，开车时候打电话、发短信、查天气、查餐饮、全不用手，直接语音操作，有空再给大家出个帖子详细介绍。

下面一步，打开手机蓝牙，找到设备名是“OBDII”的蓝牙设备，配对该设备，密码“1234”

接下来就可以打开软件了

看到4个蓝色图标“卫星”、“手机”、“蓝牙”、“汽车”都常亮，表示手机和汽车OBD系统连接OK，至此大功告成百分之九十。

下面就可以定制自己需要的数据和仪表了，点击主界面的“realtime information”，进入仪表板，空白处长按可新建仪表

选择图标样式、这个大家在使用中慢慢摸索

选择要展示的数据，好多大家自己选，我推荐“百公里油耗”和“涡轮压力”，需要摸索，大家多交流。
几个仪表设置完毕，就可以使用了，注意行车安全
横着看也行，自动翻转

五个界面，滑动切换，我一般开车时就看瞬时油耗和涡轮压力，如下

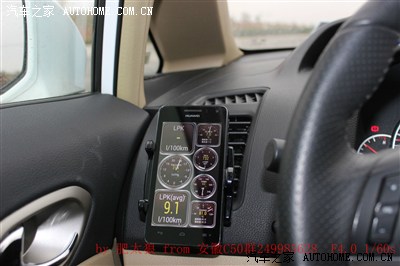

手机放在中控也是可以的，别影响行车安全

为啥不会掉呢，三块钱的胶垫，碰巧卖OBD那家有,如下

四、功能拓展

再给大家拓展下，HUD“抬头显示”模式，白天效果一般，晚上就帅了，重申：注意行车安全

给个特写，晚上有机会拍个看看效果

五、功能再拓展

该软件在行驶过程中，会记录车辆轨迹和速度，结合地图，更有意思了（主界面MapView功能）

从点火到熄火，记录咱C50的行驶轨迹，颜色和速度有关系

放大一个路口看看

再放大，看看数字记录，很科幻啊……

刚用这东西两天，好多还没摸索透，大家一起交流哈，最后上个咱C50的内景，简单风格。

关于C50车，早先发过一精华贴，欢迎大家复习

http://club.autohome.com.cn/bbs/thread-c-2120-17042307-1.html

等我过了10000，再出一份精华，哈哈。
