【申精】瑞纳原车CD加装蓝牙！
- livelives
- 0浏览 · 2016-02-29 16:24
(3月3日更换蓝牙模块)，原耳机模块功能缺失，不能上电开机，默认中等音量等，请看主楼最后内容
没换导航，主要是导航贵，而且导航手机真心就可以了，又想要蓝牙免提，看了"xthkl"的贴子，自己动手吧。
瑞纳原车CD加装蓝牙！这应该是最后一个大改动了。
说明一下改的思路，把原车CD的INFO（歌曲信息），FLDR（选文件夹键，介意的别改）按键切断线路独立出来，用以对应蓝牙的接听多功能键和音量加减键。再把蓝牙的输出连接到AUX，AUX模式就变成蓝牙模式了。
测试手机放歌中导航，电话接听拨打正常。
需要工具，烙铁，万用表（不用也可以，但有可以知道切开线路彻底没有，我是自己量的线路，现在有标注，可以不用）
http://pan.baidu.com/s/1eRcCHME （标注飞线和切断线路的高清图）

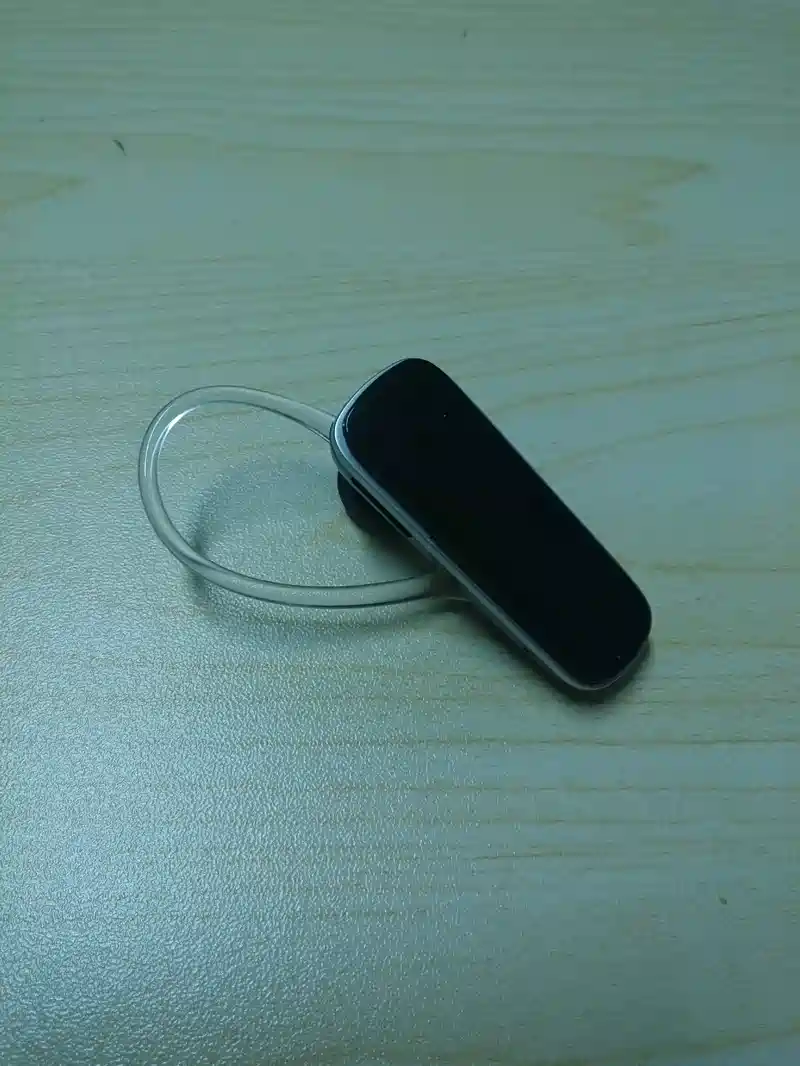

首先，你得有一个闲置不用的蓝牙耳机或模块，4.0的最好（4.0是双声道的），我这个是3个按键3.0单声道的，先自己用手机试试手上的蓝牙能否满足自己的要求。
拆了，请记住音量的 + - 是哪个！
CD已经拆下来了，拆的过程没拍照，自己论坛里面找吧。撬撬就下来了~
来个和蓝牙的合照。
把后面2颗螺丝和左右的托板拆下来。
螺丝全部拆下来，前面2个旋钮也要拔下来，我是用钳子隔着布，一撬就出来了。这里需要注意有2个排线连接着。
面板出来啦~
前面的修改地方，这是需要独立的3个按键。
后面的修改地方。
先来看前面，图中有红色框的都是需要切断的地方，用美工刀把电路板切断。因为有几个按键之间的电路是串联的，切断后需要让其他按钮通过飞线回原来的电路恢复功能。像图中的BB是需要相连的。
来看背面，有些按钮的引脚是连到背面的，前面无法切断，这里也是红色框的地方都需要切断，切断后飞线复原其他。A点切开的点被线挡住了，红色线是需要飞线的一条线。
像这样，把标注的点都连起来。
这样，除了独立的3个按键，其他是不影响按键本身功能的。
来看看取电，我的是5V的蓝牙，直接连面板的USB口取电了，可以看图的标注，3.5MM口的连接也在这里，连去蓝牙的声音输出端，我的是单声道，直接把左右声道连在一起可。
然后把独立的按键都连接到蓝牙耳机对应的线路，这时候，你应该测试了。
随便找个5V的电源，正负连接到USB口的正负极供电，3.5MM头插上耳机，带着耳机测试吧。
正常之后，把线整理一下。
测试蓝牙功能和按键都正常后，在面板钻个洞，小螺丝刀就可以了，钻好后，找支笔在洞口转几圈，很光滑的。
MIC连在了里面，我用热熔胶粘了一下。
按原车装好，装车测试，我在在耳机口插入了一个“米键”来让CD知道有AUX输入（其实随便插点东西进去都可以的），这时候，按CD/AUX可以在USB,CD和AUX切换。
试试你独特的蓝牙吧！
================= 华丽的分割线 =================
我买的板子，带两个声音信号检测，一个低电平，一个3.3V高电平，蓝牙有声音输出时，这两个信号会起作用。
图中，我按蓝牙版的按键，把独立的按键连了一下，图中黑线。
电源用的是USB的5V电源供电。
同时，把AUX的检测版拆了出来，检测版的线连接到蓝牙版的3.3V检测线，这样，有电话或播放音乐时，会自动切换到AUX，断开又会切回原来播放的东西。
对于AUX口的检测板，我看里面的结构，不插线时，左右声道同时和检测版短路，但不与地线短路，应该是可以把检测版的脚断开线路独立出来而不用拆的，你们可以试试。
测试成功，当有电话来，电话播出或手机导航或放歌，会自动切换AUX。已经不用在AUX插东西了。
通话正常，对于语音拨号，我是这样解决的，又是神奇的“米键”登场。
我试过，下载米键APP后，点一下蓝牙板的下一首，相当于按一下米键了，这时，我设置的是，按一下米键就开打语音助手，这就可以打电话了，测试成功。（注：我把米键从手机拔了还生效，APP没卸载）
把线从这口子拉出来。
背部用3M胶贴上纸皮箱，防短路。
再用3M胶贴在这里固定，插上插头。对上的4个螺丝孔没开口的，拧不住，只能粘了，但很稳哦
这里平时是压不到的，装车测试成功。
