全程DIY，腾翼界首例，亲你车里有360吗？更新上视频
- 笑对人生198711
- 0浏览 · 2013-12-30 09:32
行车记录仪想必大家都知道他的实用性，小弟在这里就不多说了。。。。单纯的单个前档那种不是我想要的，要整就来个环绕车一周的，看过稍微高档一点车只是所谓的行车监控，没有行车记录功能，感谢万能的TB，感谢卖家。。。。。。让我找到了360度无缝行车记录仪，省落两百字！
小弟全程自己一个人DIY，加上寒冷冬天室外操作好多照片都没有拍，希望亲们多多谅解，多谢了！
亲们有什么不明白随时可以咨询我！话不多说，走起。。。。。。
。。。。。。。。。。。。。。。。。。。。介绍片。。。。。。。。。。。。。。。。。。。。
多方面与店家咨询决定出手这一款，这是我想要的功能，怎能以一个字(爽）代替！
为了广告嫌疑，有些亲是看不到的，如果亲们需要我帮助的话，竭诚为大家服务！
拍不及待，拆。。。。。
主机

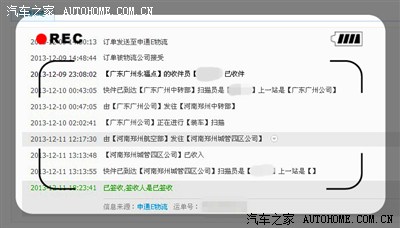

物流也是很给力的，看下面！

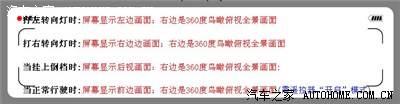

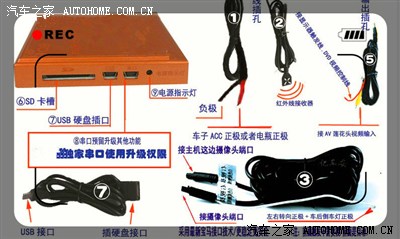

下面主机和播放器介绍

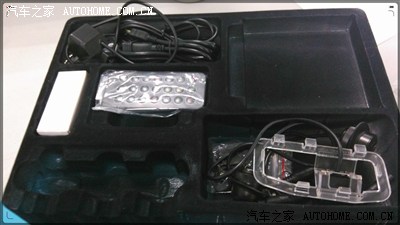

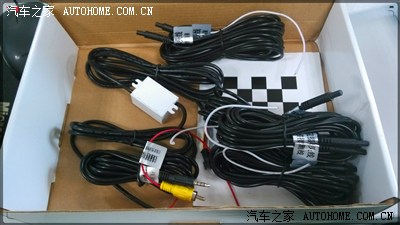

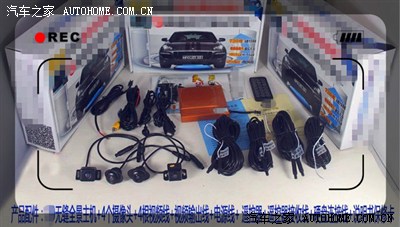

全家福

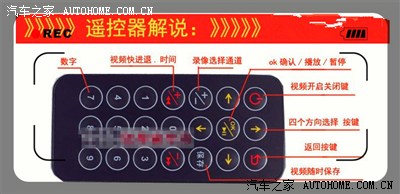

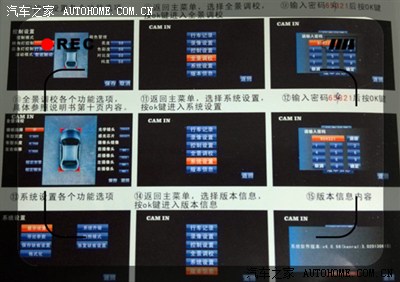

遥控器解说 清晰吧

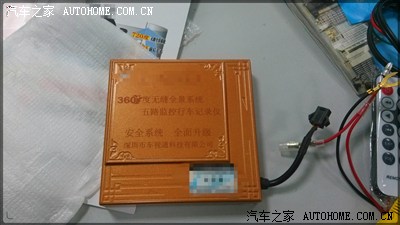

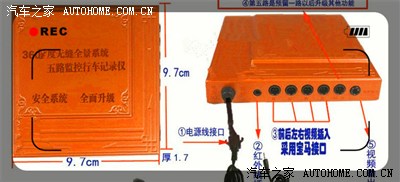

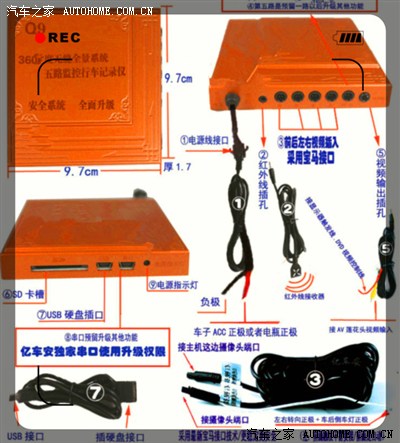

主机
分解再让大家看看

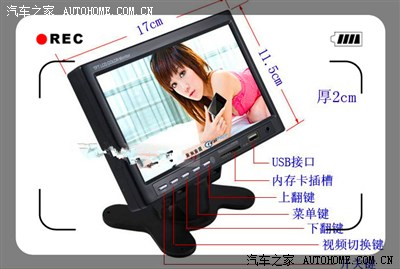

下面播放器七寸的，咱们三儿储物盒是装不进去的，必需倒模才能装进去，亲们别急下面我会说到
的！送个美女

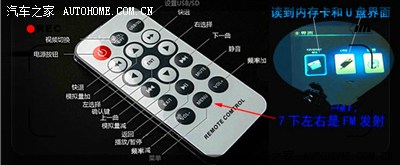

倒模的时候我会把部分功能键省落掉的，这是一台MP5播放器，播放视频和音乐都可以，声音通过自身FM发射用得原车声音！
。。。。。。。。。。。。。。。。改装片。。。。。。。。。。。。。。。。。。。。。。。
亲们调试片我会后期通过视频的方式和大家分享

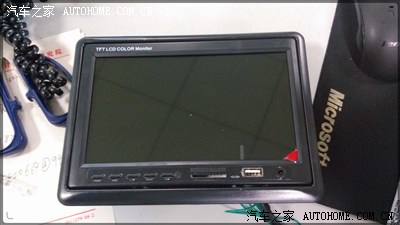

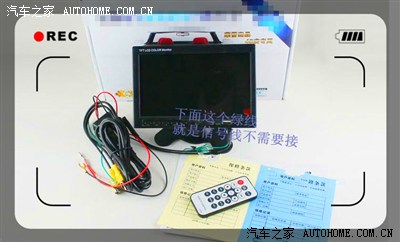

这就是所谓的MP5播放器

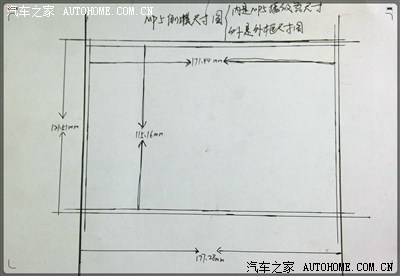

初步对比三儿储物盒测量的改装倒模方案！正是有数显游标卡尺精确到0.00

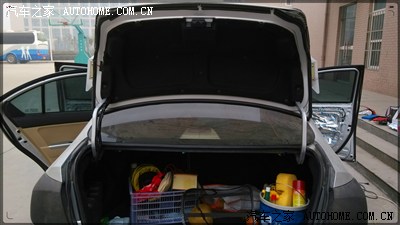

先后门操作这个好布线给装导航后视一样这里我就不多说了，冻手啊！亲们理解。。。。
装好的一样
两个摄像头，是不是有点烧包啊！前期装的斯巴鲁原车CD带的后视左边，右边是行车记录仪！

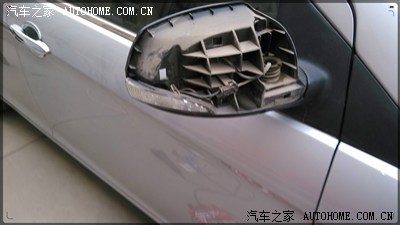

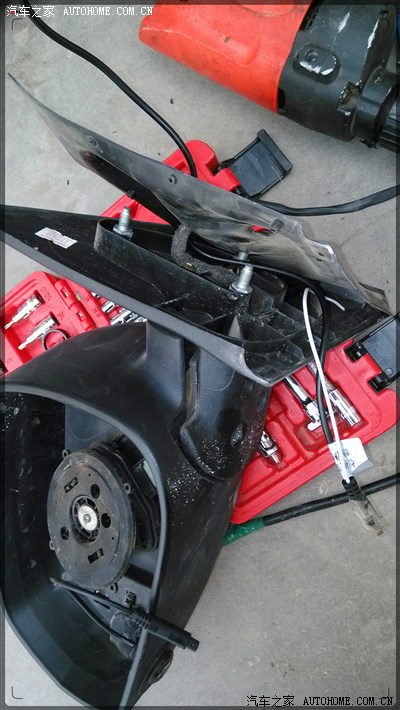

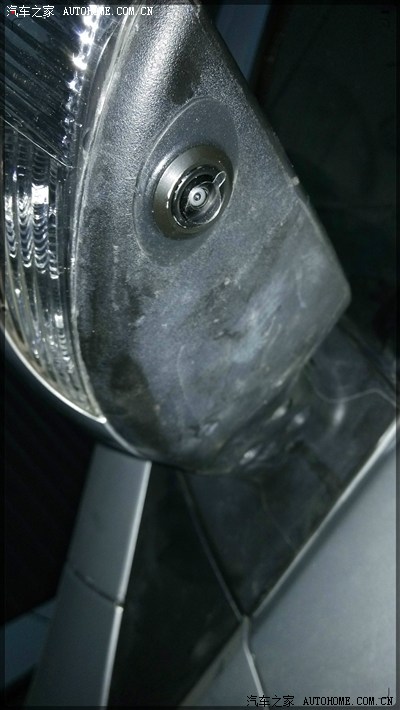

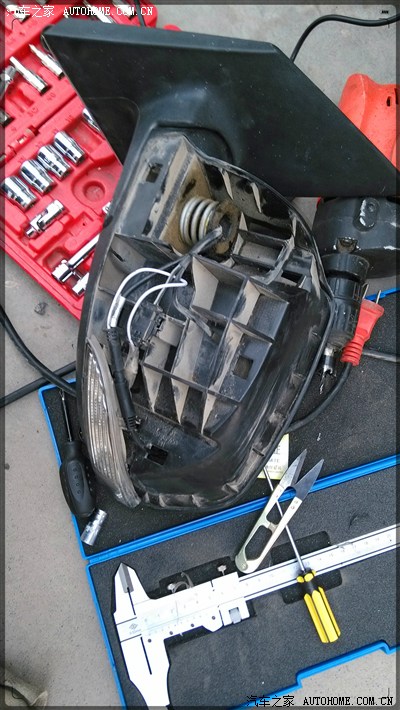

开始左右后视镜布线打眼安装

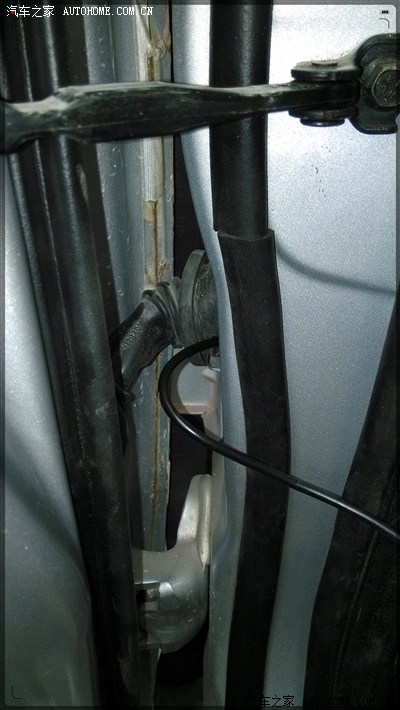

从皮套里面从车里穿到门子里，亲们穿的时候最好涂掉润滑的东西啊，我是涂的护手霜！你懂得。。。无视生锈的门边

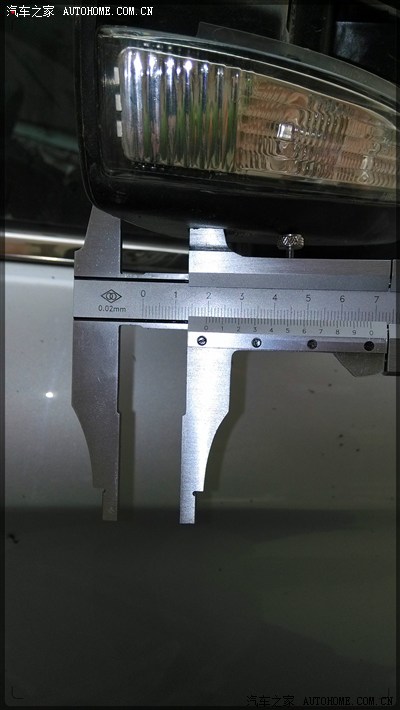

打眼测量保持左右尺寸一样
穿线

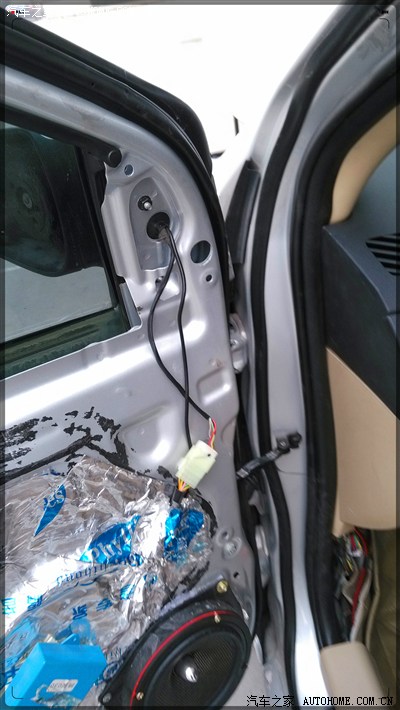

接线，亲们另个门子同样操作，小弟在这里就不多说了
就是这样的，回装怎么卸的就怎么装就行了
前摄像头就是这样穿线的，发动机机舱布线省落，只要不影响美观，都可以随意的，发动机机舱切记原理热源，大家懂得，最好在线外在包扎一下！

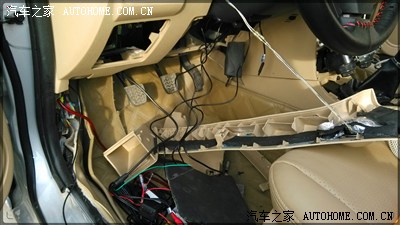

中控台下方穿线

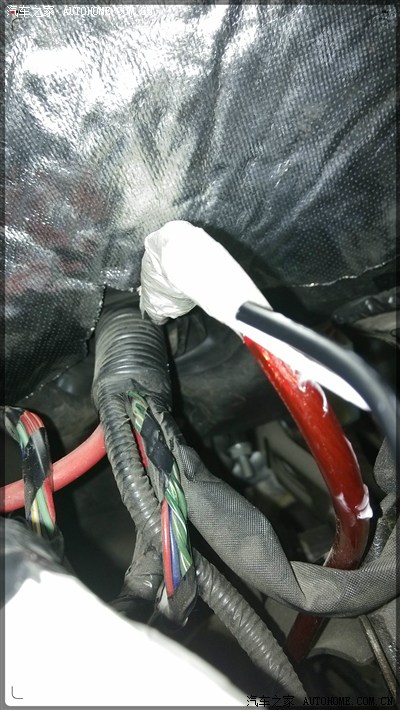

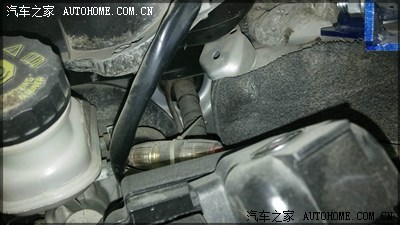

发动机机舱里面

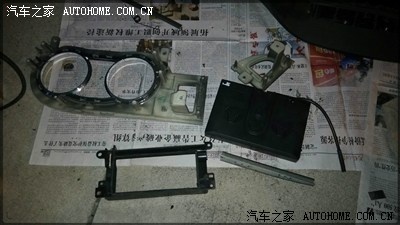

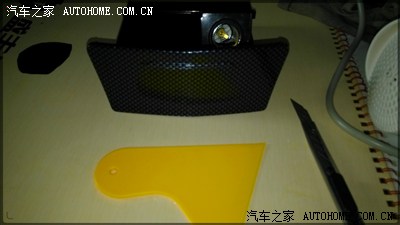

开始MP5播放器倒模到三儿储物盒里
背面，好丑陋啊！

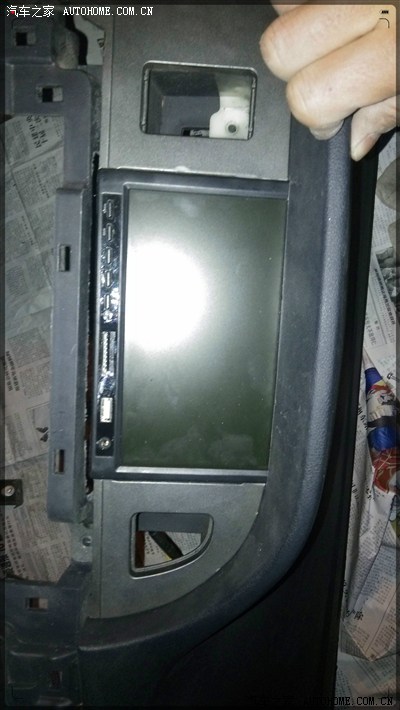

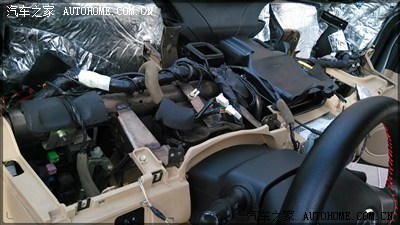

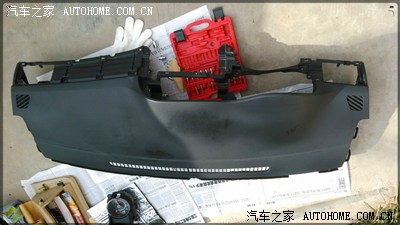

正面，前提我把中控台卸掉了，顺便做下隔热处理

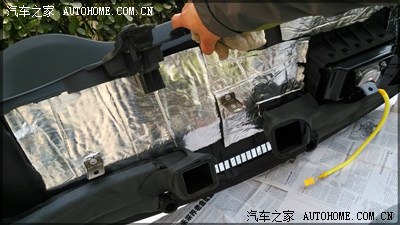

隔热处理

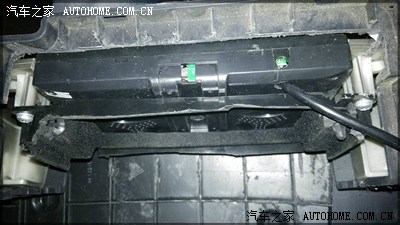

线路汇总连接安装主机

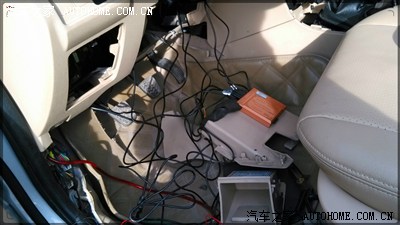

乱不？
工作台线路布线完毕

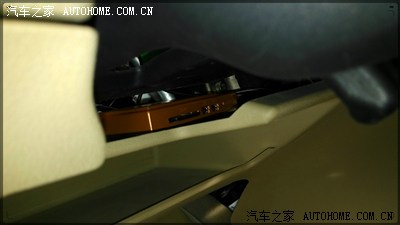

主机安装位置，好下手调试

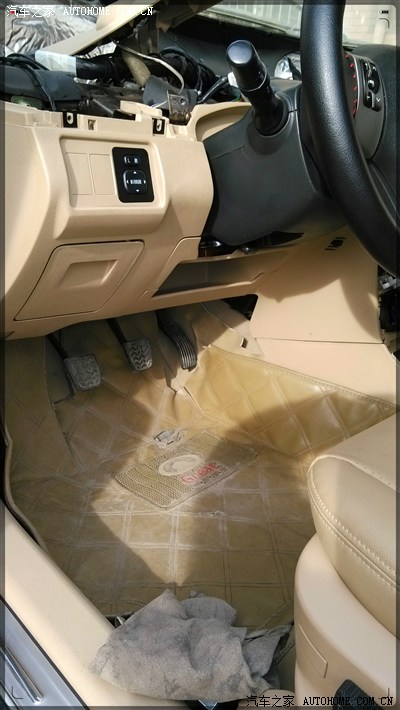

乱线不见了吧！亲们无视脏的脚垫

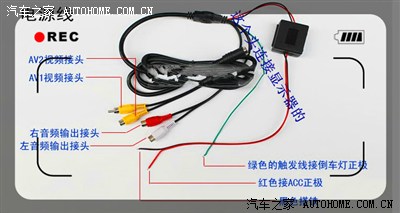

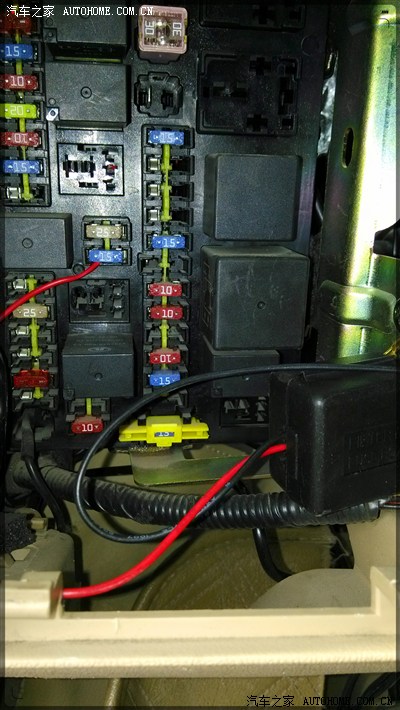

播放器界ACC，亲们应该懂得吧！记录仪主机和五系座椅共用电瓶线，黑蛋子就是播放器的保险盒

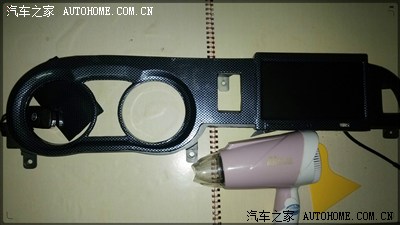

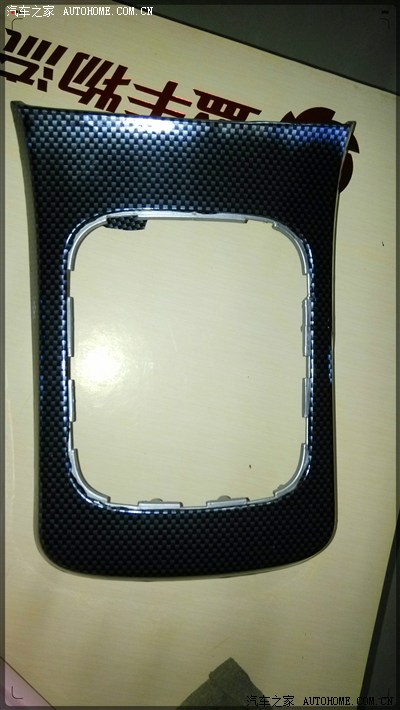

顺便没事自己DIY碳纤维贴纸，看下图。。。。。。都是完工的，操作过程都是一个人无图，亲们谅解

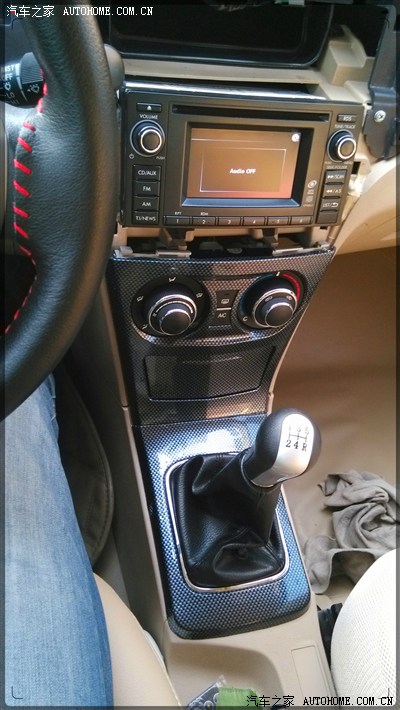

安装上去效果还是可以吧？亲 。。。。无视偏移的档杆

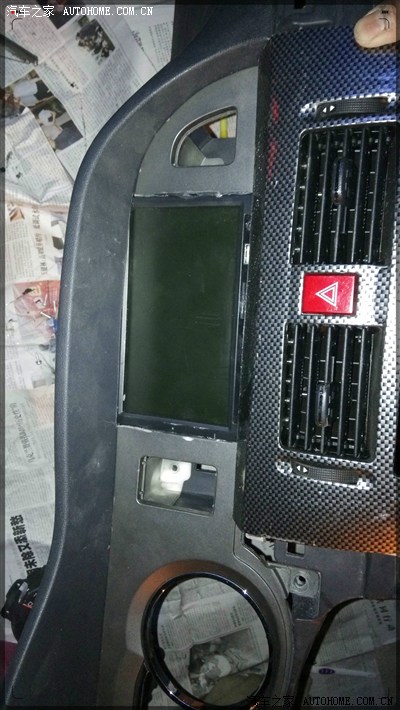

主角登场，倒模完毕的
效果如何？

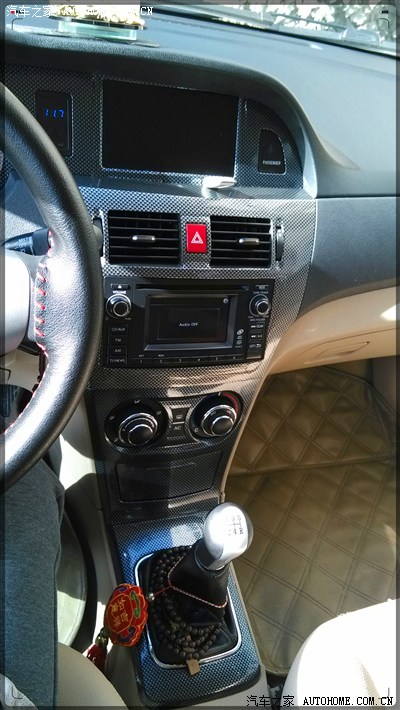

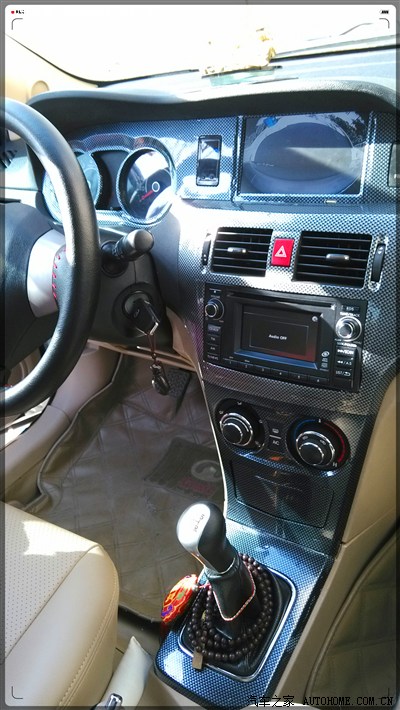

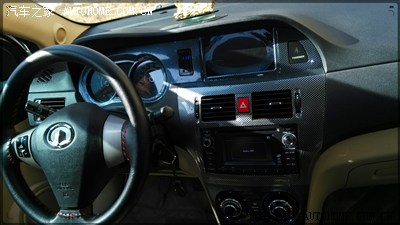

装车效果，多角度。。。。
无视丑陋的白色优盘，下步换个超薄的

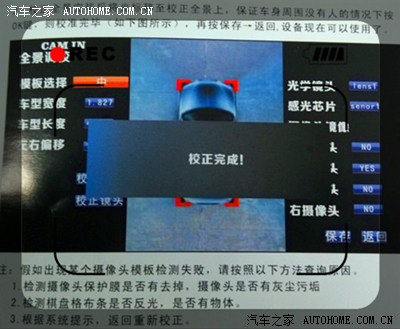

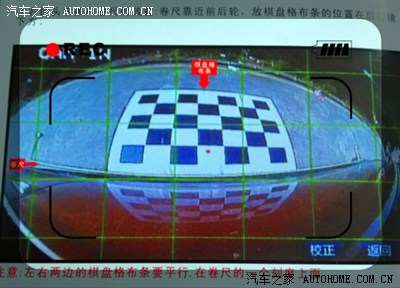

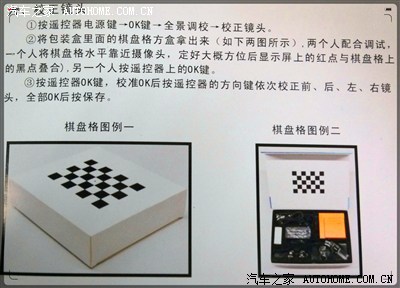

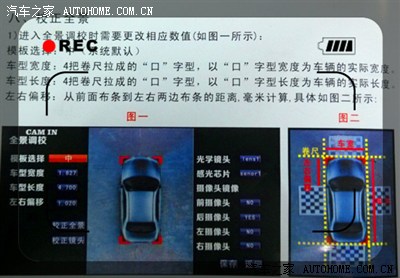

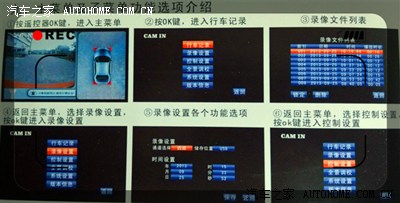

。。。。。。。。。。。。。。。调试片。。。。。。。。。。。。。。。。。。。。。。。。

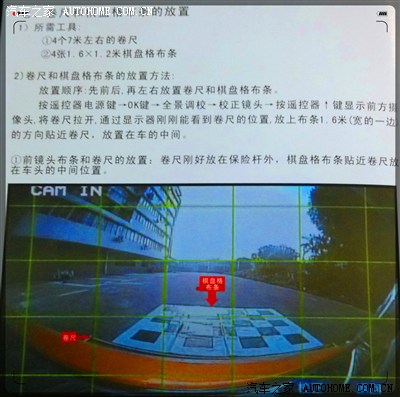

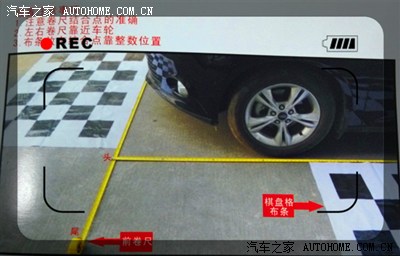

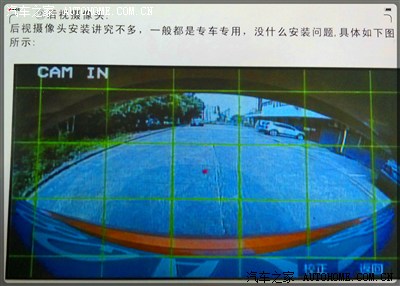

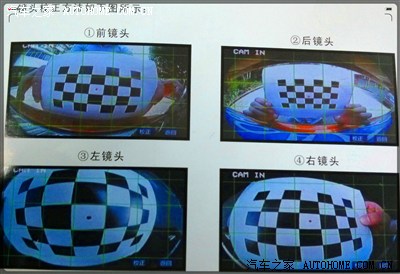

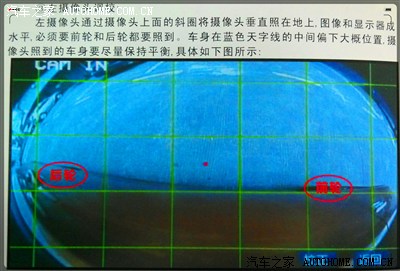

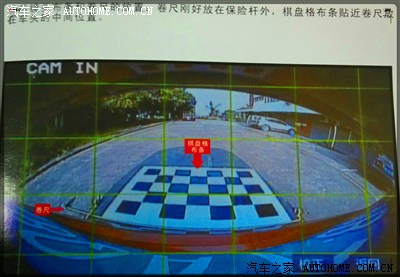

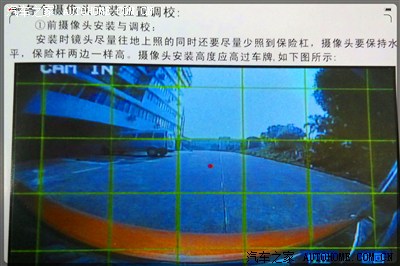

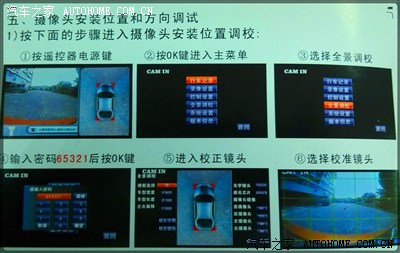

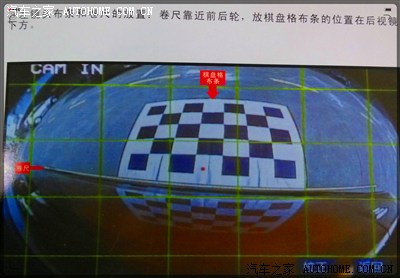

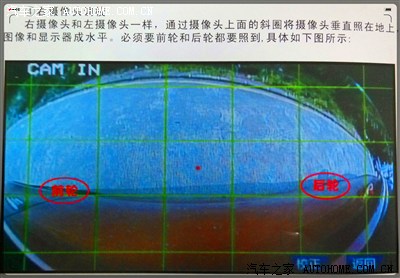

摄像头安装注意事项
亲们就到这吧！
调试效果小弟会以视频方式更新和大家分享，敬请期待。。。。。。调试工作必须两个人，一个人是干不了的。。。。。。交个作业好累啊！版主精不精就看你了！
（河南瑞华长城车友会)
