正文:

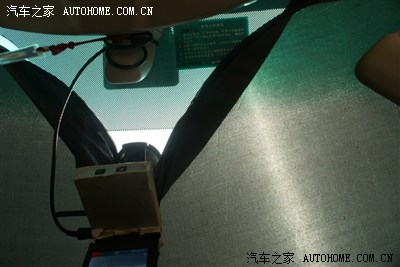

现今社会,太多的碰瓷;现今的马路,太多的2B开车插队的。为了保障自己的权益，行车记录仪应运而生。厦门车友会为了车主的利益，组织了一次行车记录仪团购活动。行车记录仪已经经过车友尝试过：1。搞清720P、1080P；2，充电自启动，断电自关闭功能。这2个是比较实用的。但是连接电烟器的线经常会干扰显示屏的观看和挂档。于是，隐藏走线，迫在眉睫。参看了之前铁骏前辈的改装贴，从顶灯的主板上引线，解决隐藏走线问题。考虑了许久后，觉得，顶灯的主板是常供电的，无法满足自启动的功能，从后视镜倒是可行。

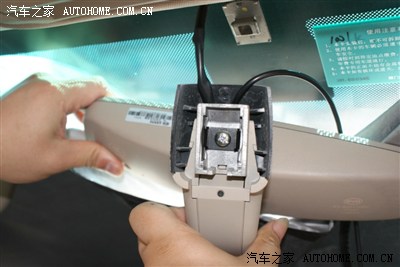

于是，开始研究后视镜了。车内后视镜的拆解不是很难，它是由固定在前档玻璃上的一块金属铁片来扣住后视镜的根部的，只要往前档方向斜向下的力，就能把后视镜总成卸下来：

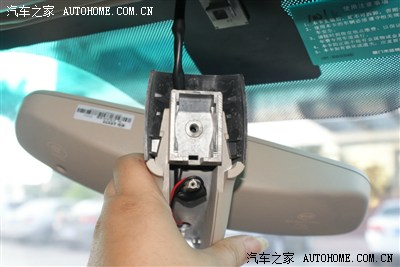

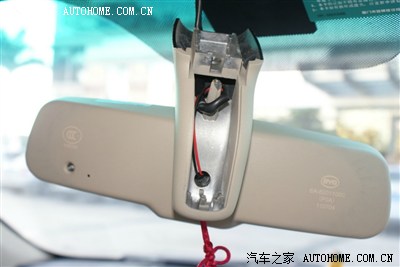

看看走线，是直接从顶棚出来，进入后视镜内主板的，要拆出接头，必须拆开总成或者顶灯，比较麻烦，于是考虑中间破线，把电烟器的充电头拆解安装进去，可是比了下，充电头的主板太大了，无法装入后视镜：

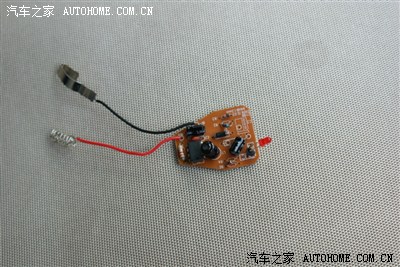

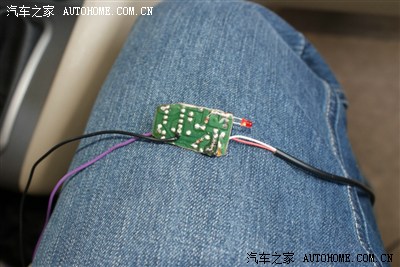

于是，就必须想办法改造了，把旁边的电阻飞线到背后等地方，缩小电路板：

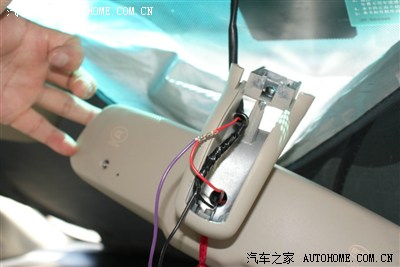

好了，规格可以了，开始破线接线了：

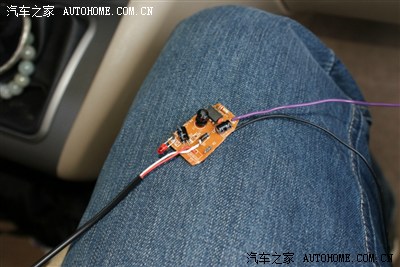

开一档电源测试下是否会亮：

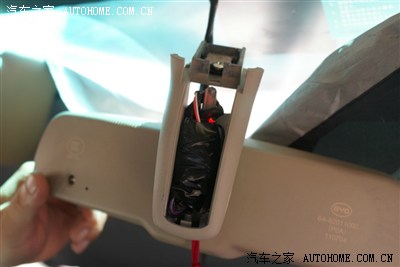

OK了，把后视镜组装回去，安装好复原：

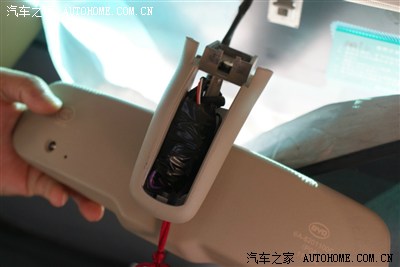

侧看：

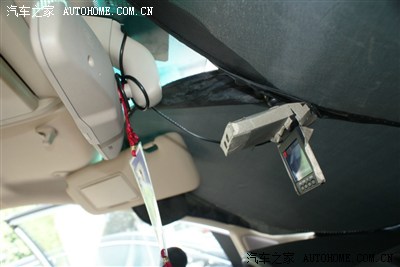

从下往上看：

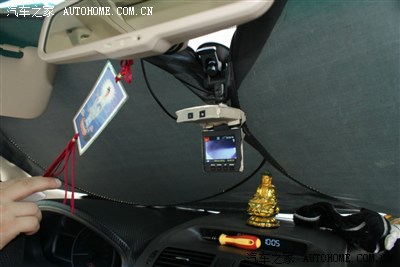

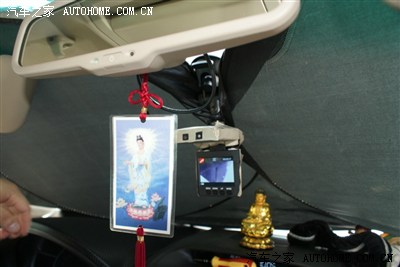

车内观看角度：
O了，隐藏走线完成，多余的线绕在后视镜根部隐藏好。行车记录仪按要求开始工作了：
启动电源，行车记录仪自动开启；
关闭电源，行车记录仪自动关闭。
多谢各位看官捧场。谢谢！^_^
